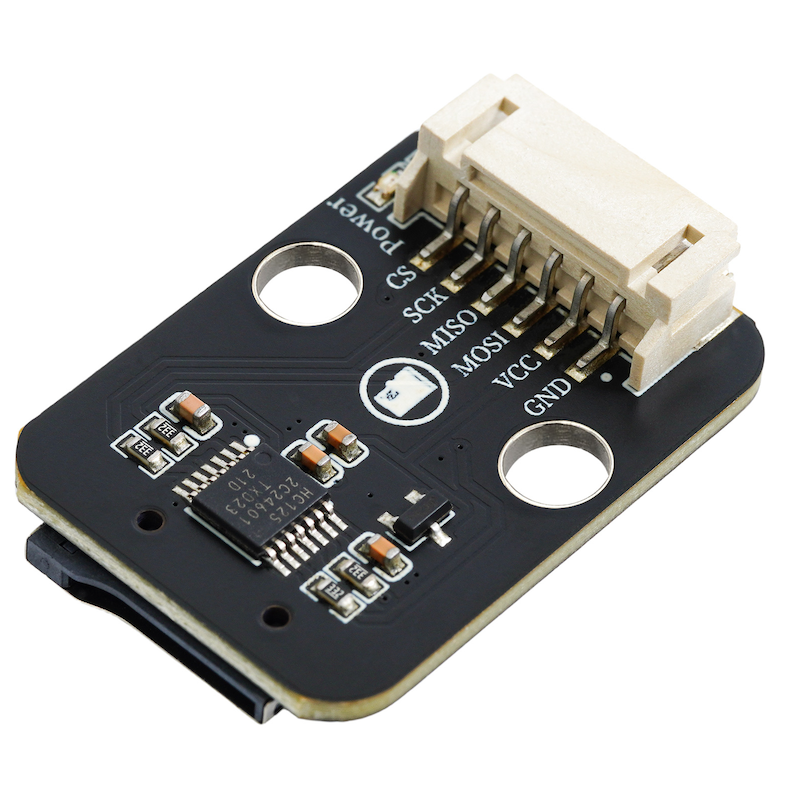

HS-S64-L Micro SD卡模組

1、介紹

MicroSD卡通過SD卡介面與系統進行通訊，實現了數據的讀寫操作。SD卡常用于數據記錄器，例如環境監測設備。通過定期將感應器數據寫入SD卡，可以長期保存數據，便於後續分析。在需要儲存大量數據的場景中，SD卡是一個理想的选择。例如，在物联网設備中，SD卡可以用於儲存配置檔案、日誌檔案等。

2、原理圖

Micro-SD卡模塊-HS-S64-L 原理圖點擊查看

3、模組參數

引腳名稱	描述
G	GND（電源輸入負極）
V	VCC（電源輸入正極）
MOSI	模組數據輸入引腳
MISO	模組數據輸出引腳
SCK	資料傳輸時鐘引腳
CS	資料傳輸使能引腳

供電電壓： 3.3V-5V
連接方式：PH2.0 6P端子線
安裝方式：樂高搭建

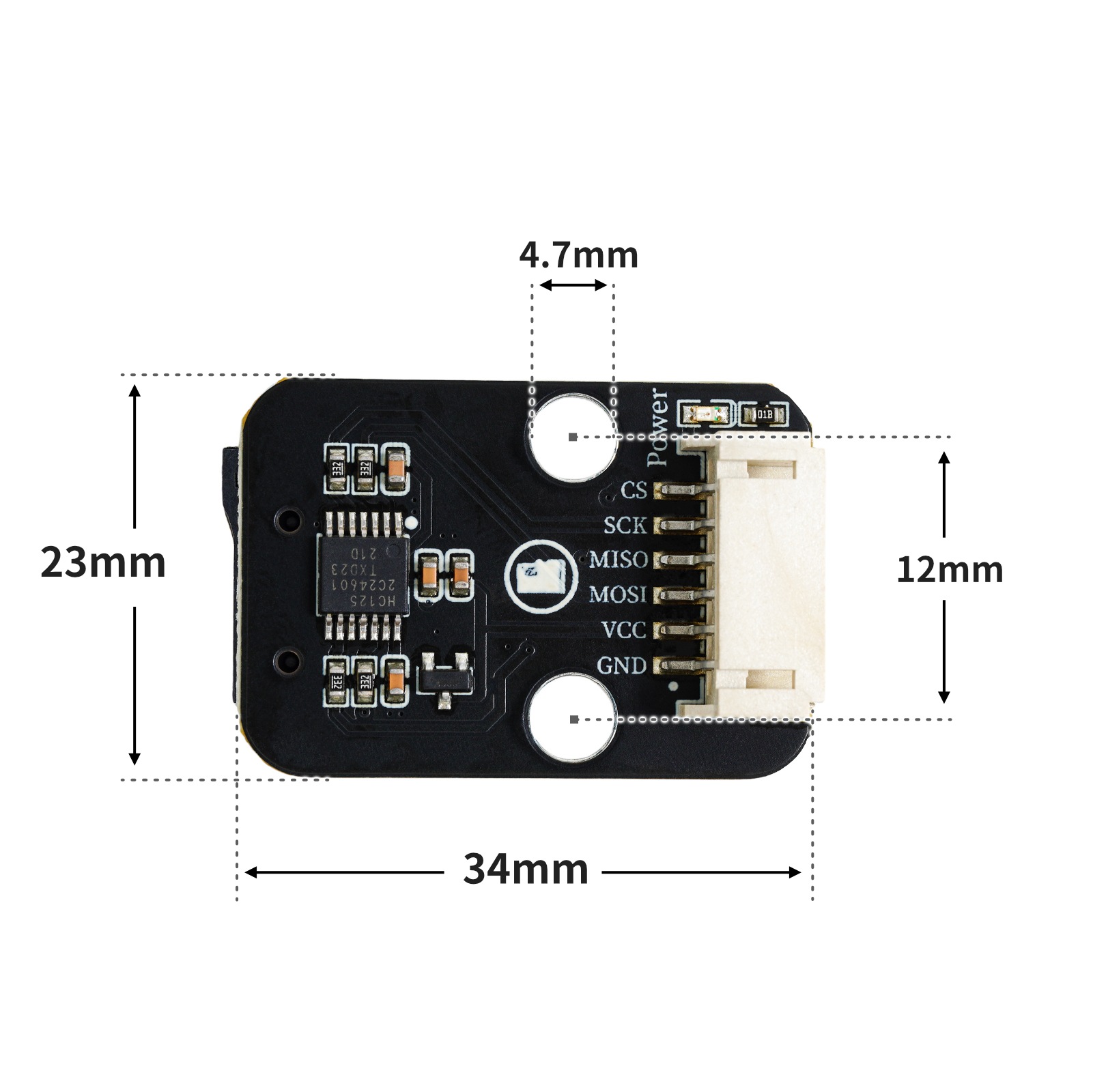

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

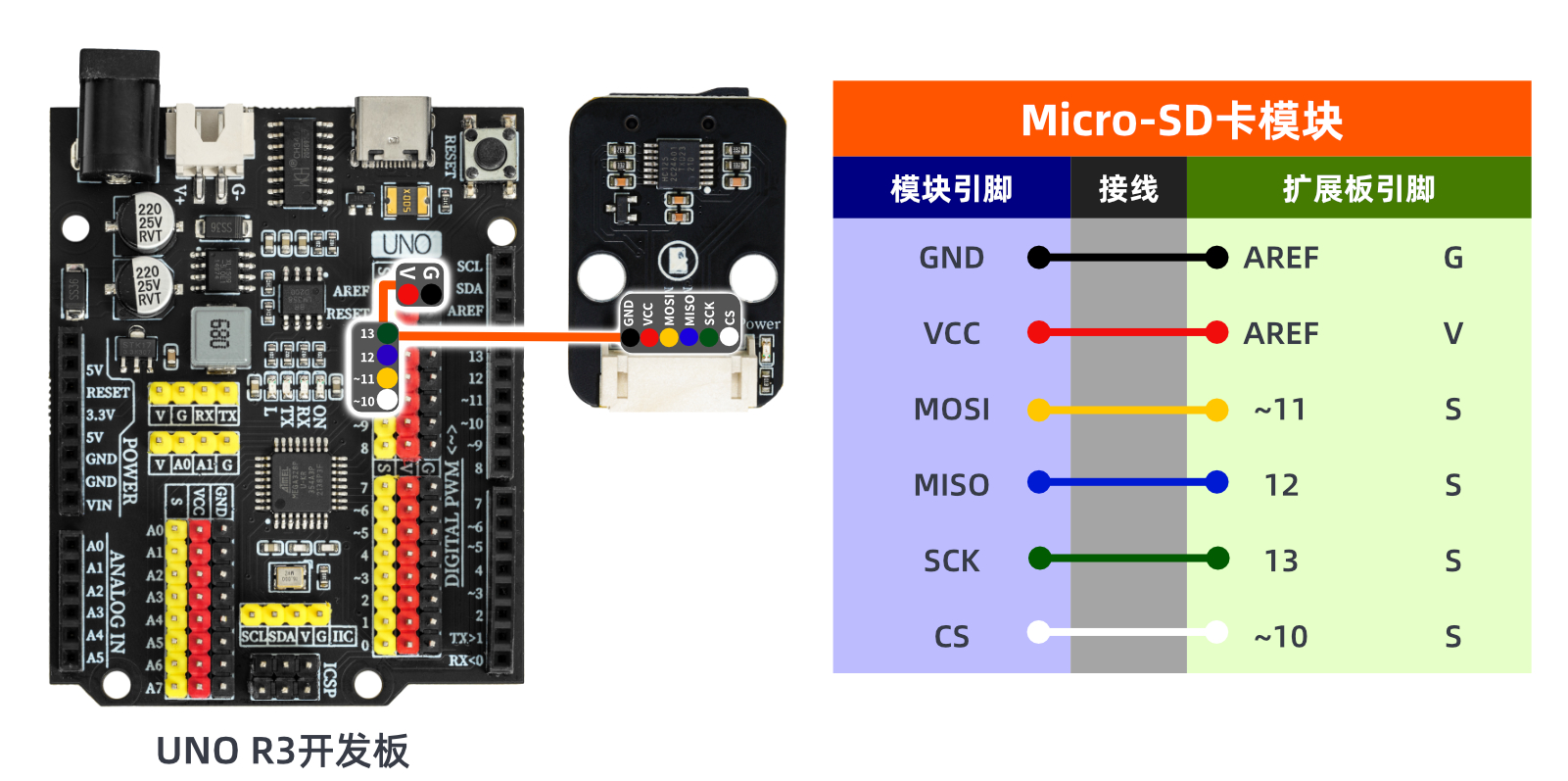

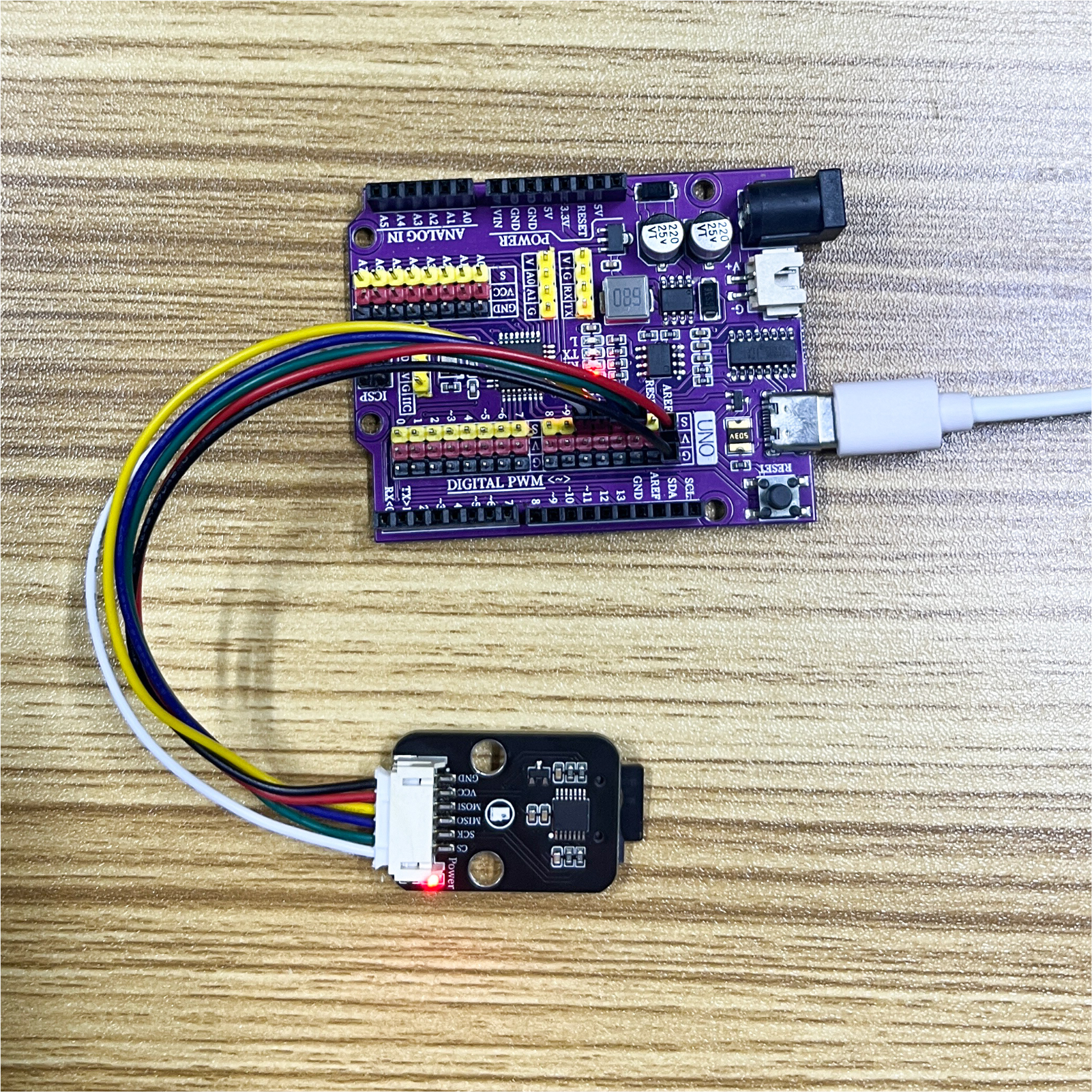

示範程序（UNO開發板）：

#include <SD.h>
#include <SPI.h>

Sd2Card card;
SdVolume volume;
SdFile root;
File datafile;
String SD_card_reading(String path) {
datafile = SD.open(path.c_str());
 String sd_data = "";
 while (datafile.available()) {
  sd_data = String(sd_data) + String(char(datafile.read()));
 }
  return sd_data;
}

void setup(){
  SD.begin(10);
  card.init(SPI_HALF_SPEED, 10);
  Serial.begin(9600);
  volume.init(card);
  Serial.println(card.type());
  Serial.println(String(volume.blocksPerCluster()*volume.clusterCount()/2/1024) + String("MB"));
  root.openRoot(volume);
  root.ls(LS_R | LS_DATE | LS_SIZE);if (SD.exists("fileName.txt")) {
    Serial.println(SD_card_reading("fileName.txt"));

  }
  datafile = SD.open("fileName.txt", FILE_WRITE);
  if(datafile){
   datafile.print("您好");
   datafile.println("");
   datafile.close();
  }
}

void loop(){

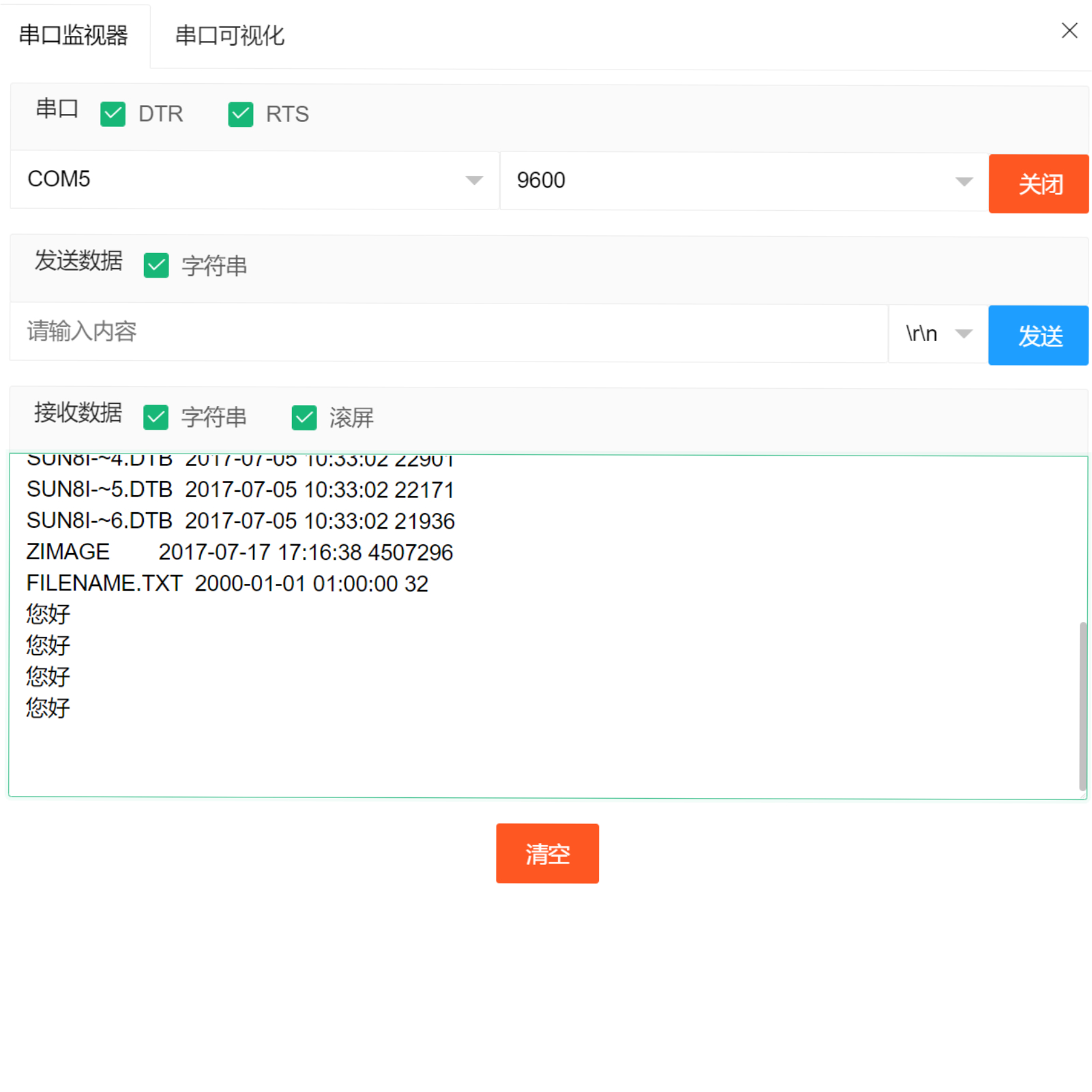

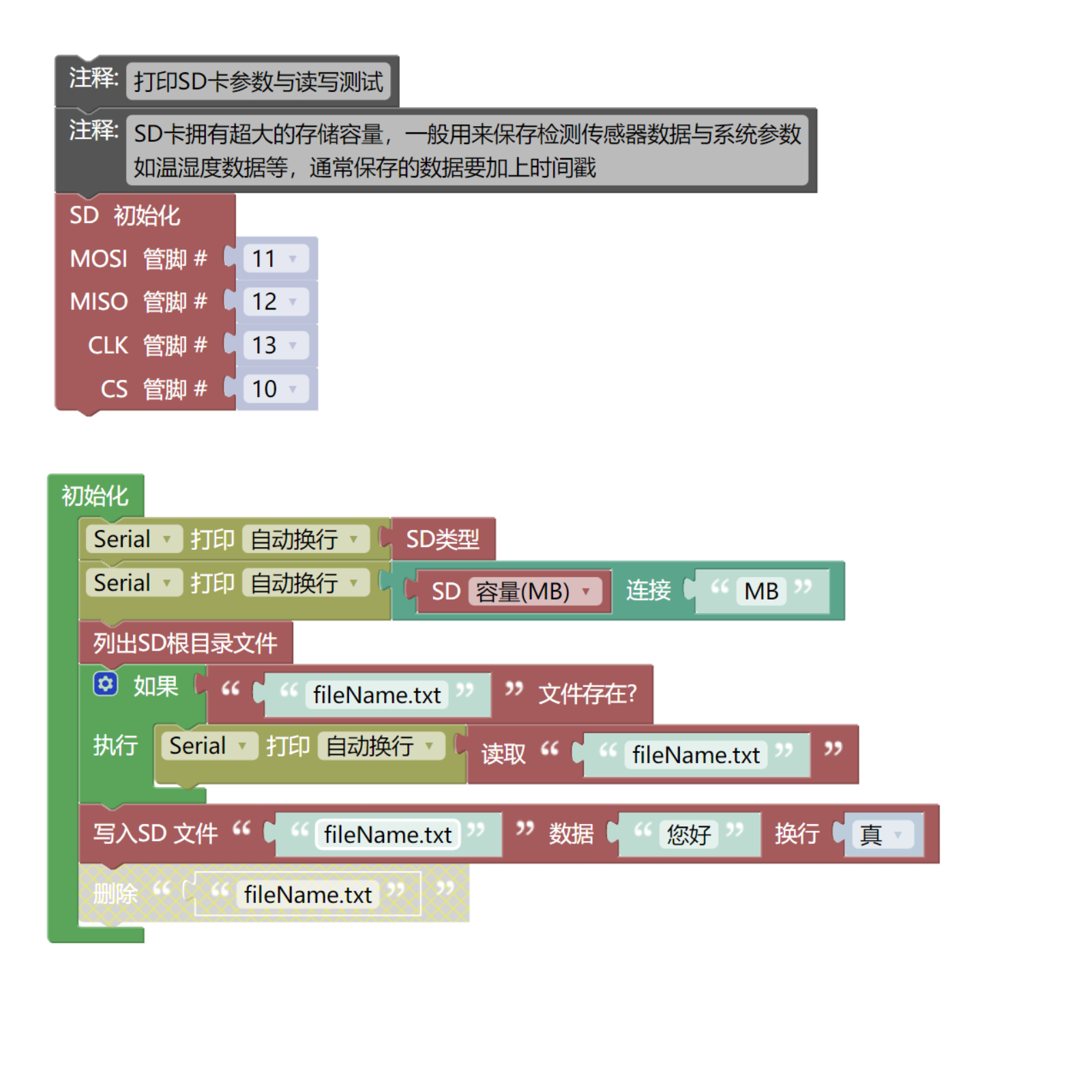

  //打印SD卡参数与读写测试
  //SD卡拥有超大的存储容量，一般用来保存检测传感器数据与系统参数
  //如温湿度数据等，通常保存的数据要加上时间戳

}
