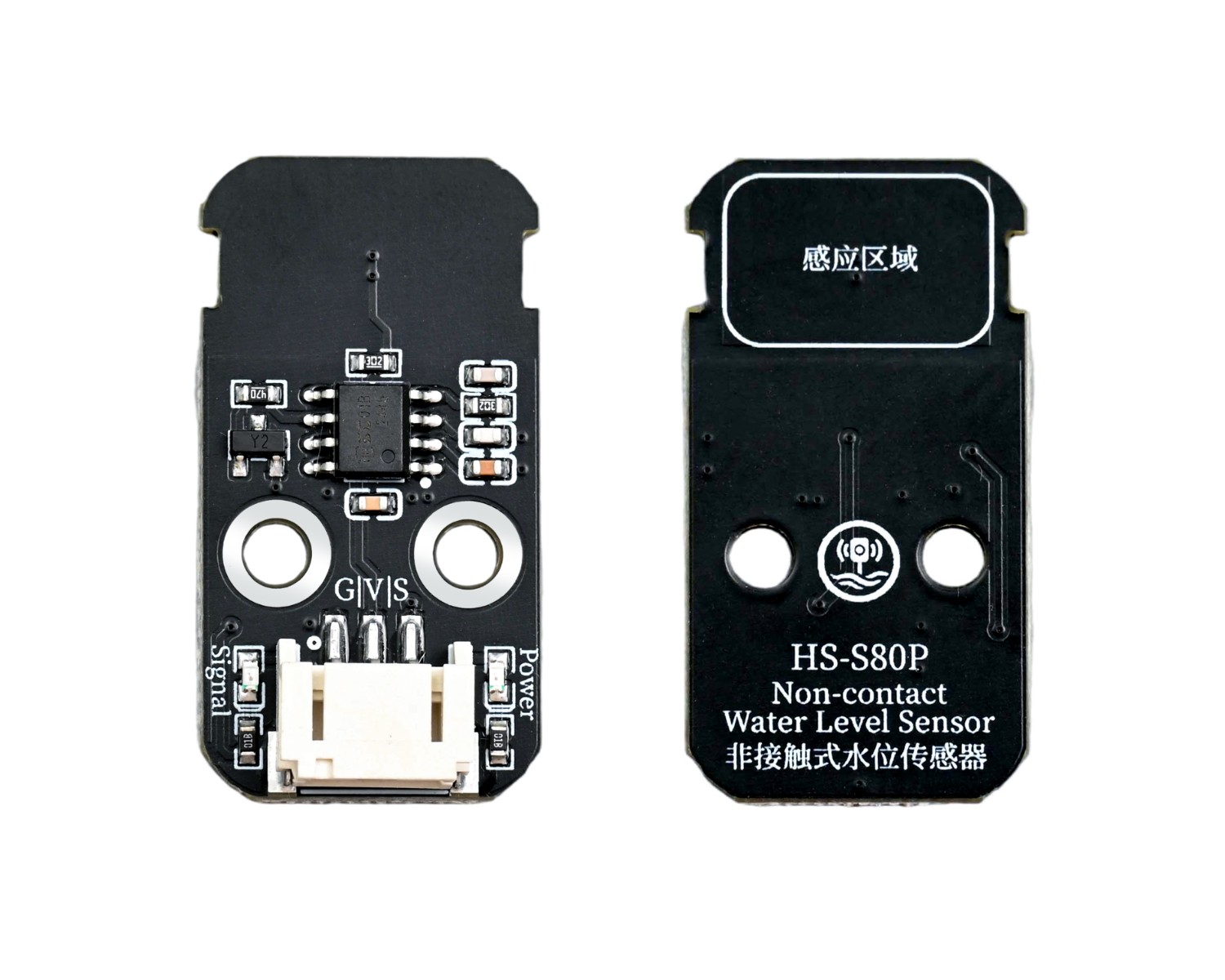

HS-S80-P 非接觸式水位傳感器

1、介紹

水位感測器專為水深檢測而設計，無需與被測水体直接接觸，透過玻璃、塑料、陶瓷等非金屬容器壁，即可精準檢測容器內水位有無、液位高度、水位閾值報警，是該感測器最核心的功能，解決接觸式感測器易腐蝕、結垢、堵塞的痛點。如需知道水深，我們直接將感應器感應區域放探測部分容器的外壁中，在模組移動過程中檢測到有水的位置時模擬值為0，無時模擬值為1，以此來測出水位。

2、原理圖

HS-S80-P 非接觸式水位傳感器等更新...

3、模組參數

• 供電電壓：3.3V / 5V

• 連接方式：PH2.0 端子線

• 安裝方式：雙螺絲固定

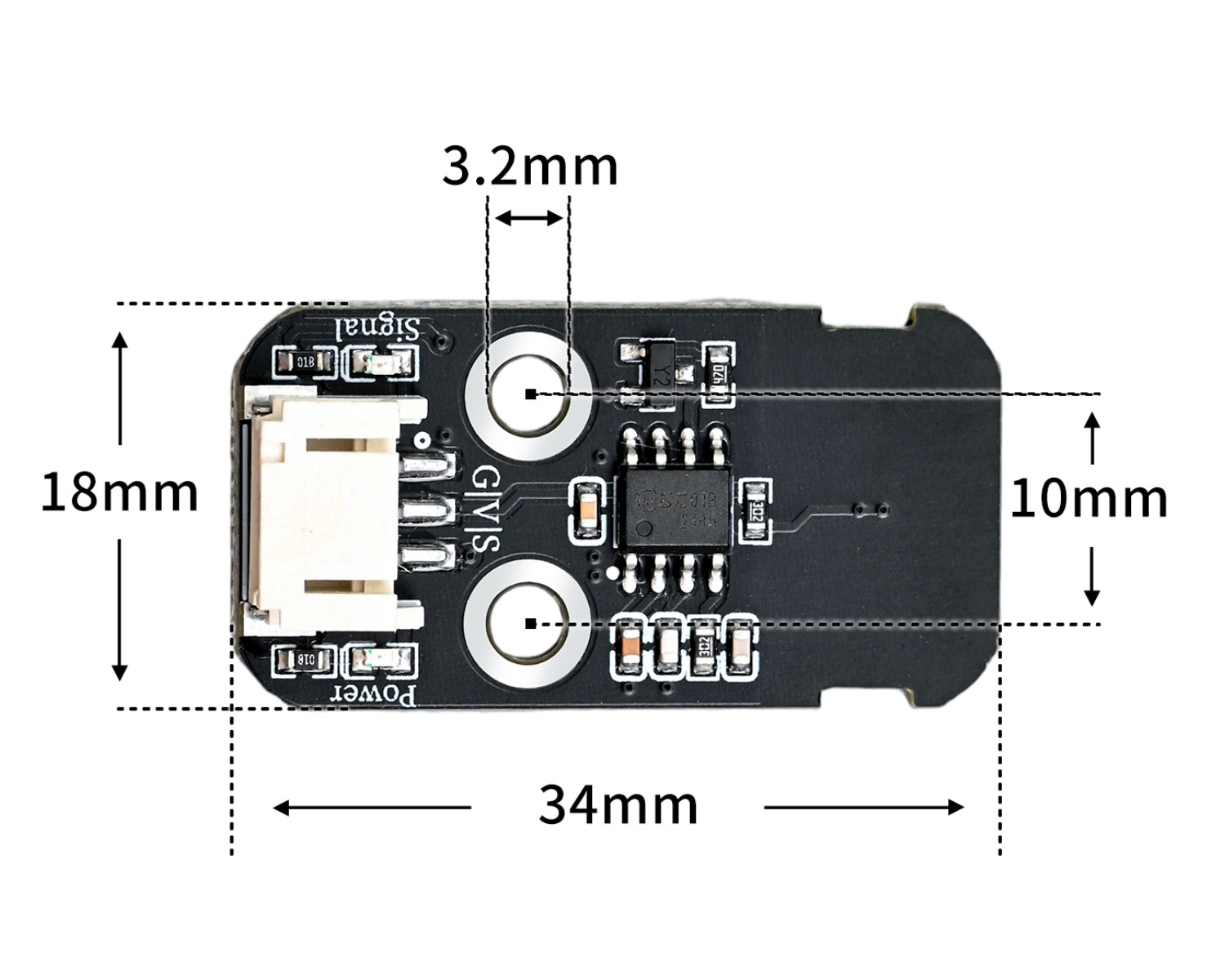

4、電路板尺寸

5、Arduino IDE示範程序

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
Arduino IDE 庁件文件下載及導入教範：點擊查看

示範程序（UNO開發板）：

ivoid setup(){
  pinMode(2, INPUT);
  Serial.begin(9600);
}

void loop(){
  Serial.println(digitalRead(2));
  delay(500);

}

6、ESP32 Python 示例（適用於Mixly IDE /米思齊）

開發板選擇 Python ESP32 【ESP32 Generic(4MB)】切換為代碼模式上傳

注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

示例程式（ESP32-Python）：

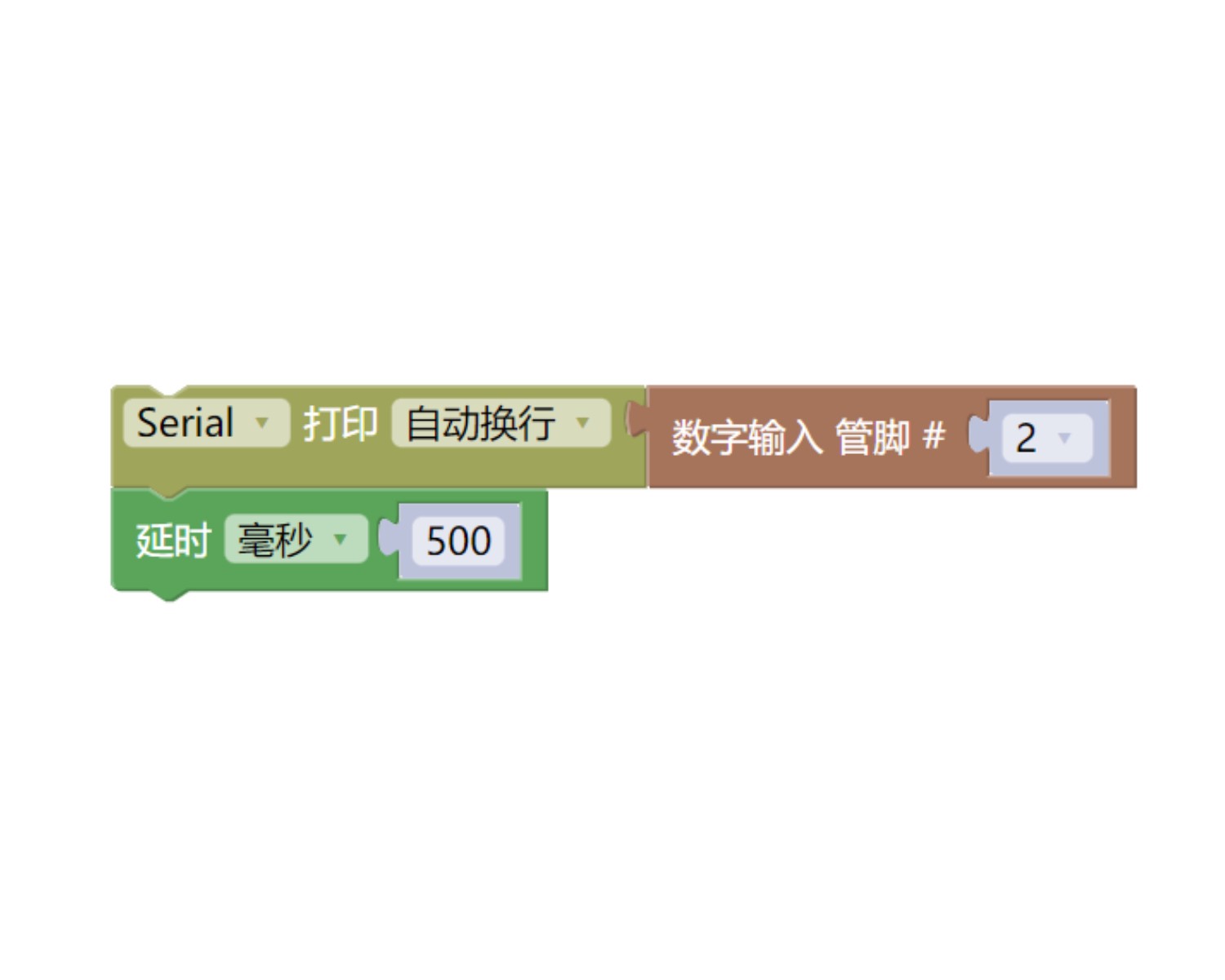

7、米思齊 Mixly 示例程式（圖形化語言）

示範程序（UNO開發板）：點擊下載
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE Arduino 圖庫檔案下載及匯入教學：點擊查看

示範程序（ESP32開發板）：等更新...
注意：程式上傳時如果提示庫文件報錯，請先導入庫文件！
米思齊（Mixly）IDE ESP32庫檔案下載及匯入教學：點擊查看

8、測試環境搭建

Arduino UNO 測試環境搭建

準備配件：

• HELLO STEM UNO R3 開發板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 資料線 *1

• 非觸觸式水位感應器（HS-S80-P）*1

• PH2.0 3P雙頭端子線 *1

電路接線圖：

ESP32 測試環境搭建

準備配件：等更新...

電路接線圖：等更新...

9、視頻教學

Arduino UNO 觀看教程：點擊查看

ESP32 Python視頻教學：點擊查看

10、測試結果

Arduino UNO測試結果：

器件連接好線之後，將上述程序上傳到 UNO R3 PRO 開發板之後，當模組接觸到液面時，燈會亮起。

ESP32 Python測試結論：
