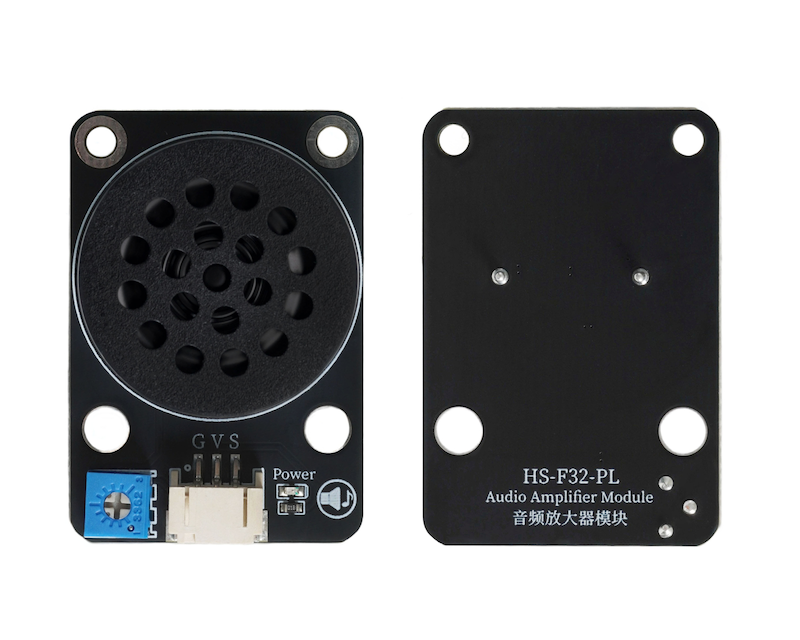

HS-F32-PL 오디오 앰프 모듈

1、소개

2、시뮬레이션 그래프

오디오 확대기 모듈-HS-F32-PL 원리도点击查看

3、모듈 매개변수

• 전원전압: 3.3V / 5V

• 연결 방식: PH2.0 3P 케이블

• 설치 방법: 양면 스크루 또는 레고 블록 고정

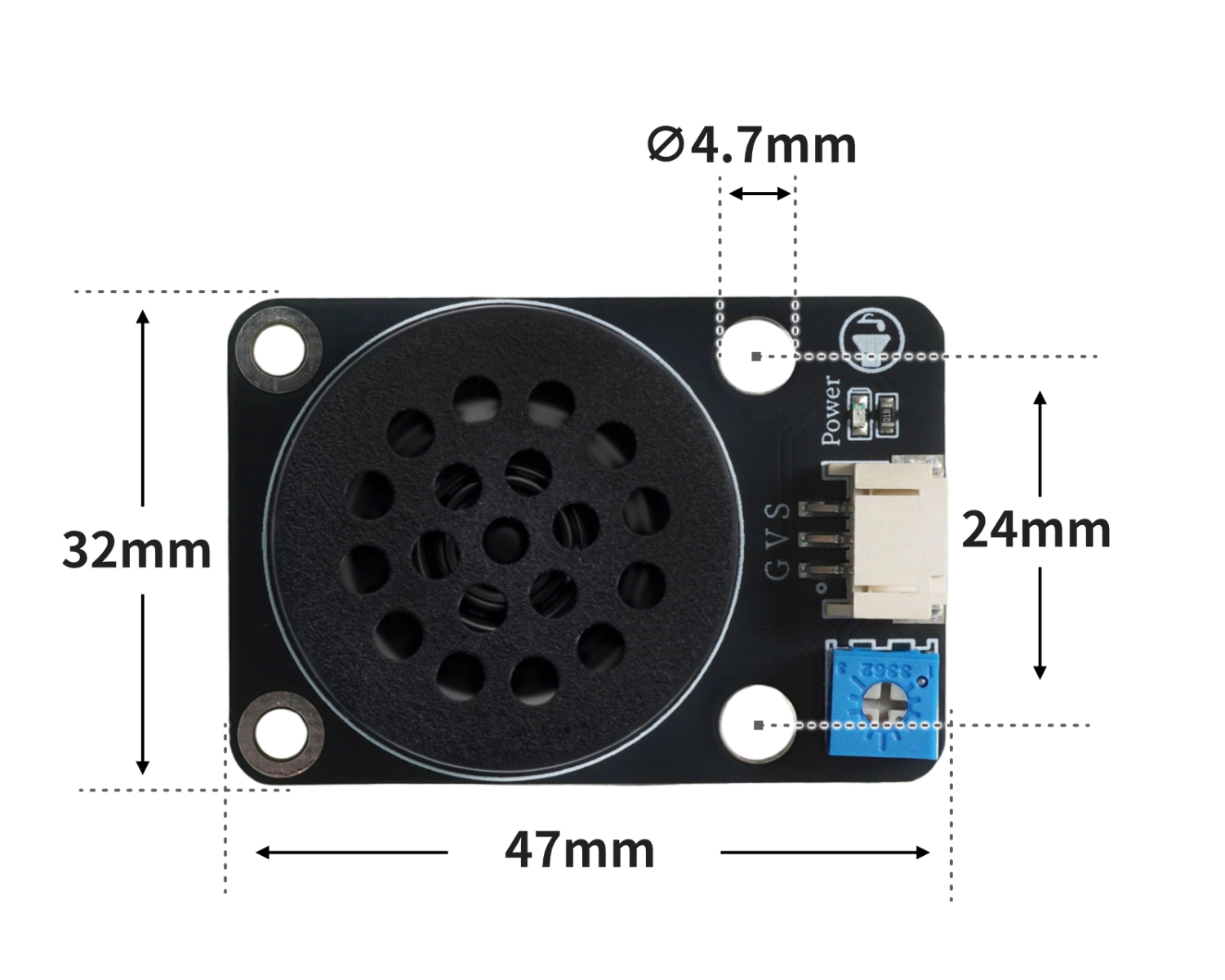

4、회로판 크기

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

예제 프로그램(UNO 개발 보드):

void setup(){
  pinMode(8, OUTPUT);
}

void loop(){
  tone(8,131);
  delay(500);
  tone(8,147);
  delay(500);
  tone(8,165);
  delay(500);
  tone(8,175);
  delay(500);
  tone(8,196);
  delay(500);
  tone(8,220);
  delay(500);
  tone(8,247);
  delay(500);

}

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32-Python):

import music


midi = music.MIDI(4)
while True:
    midi.play(midi.DADADADUM)

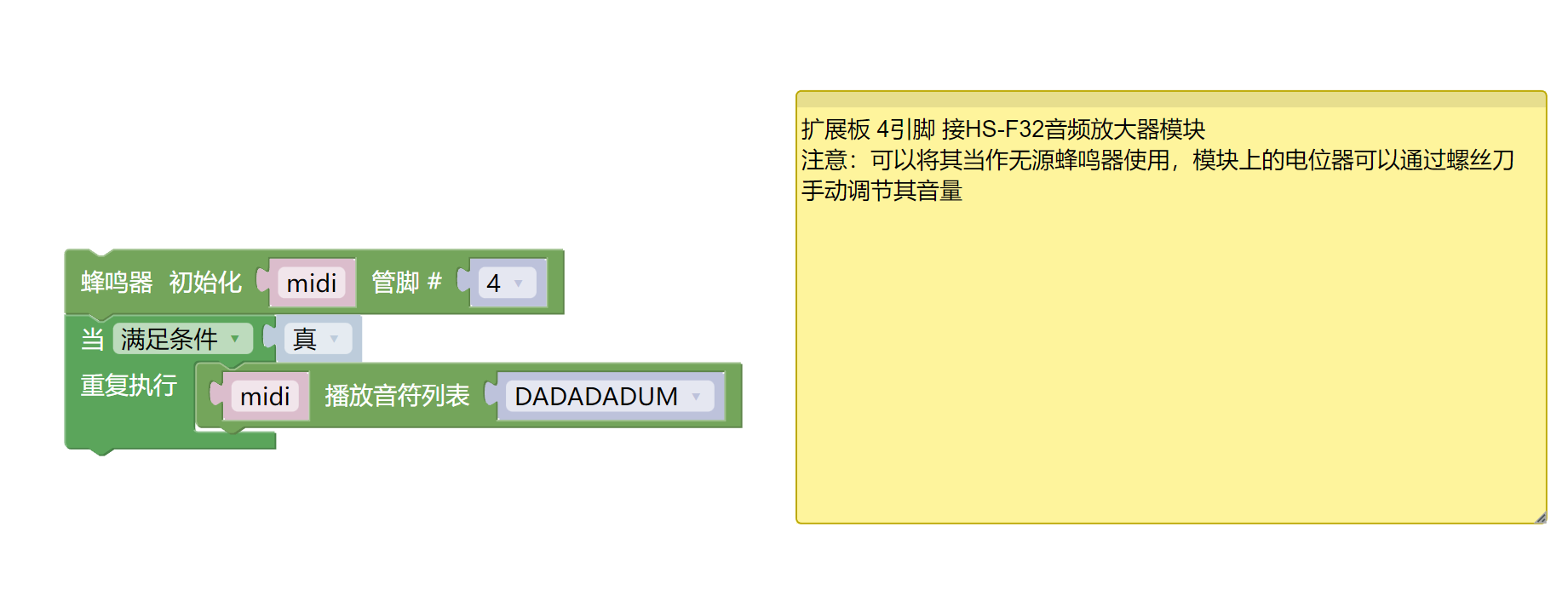

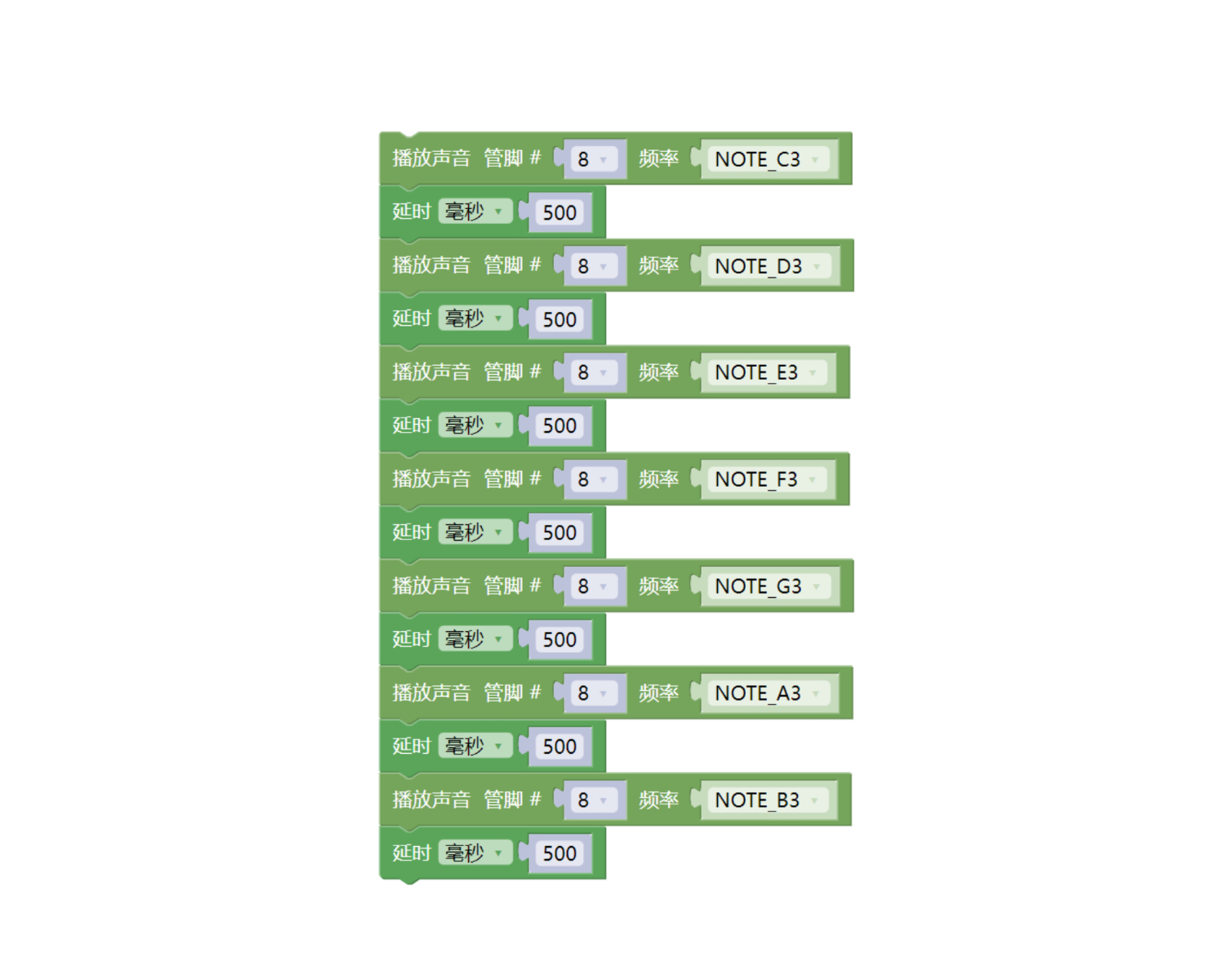

7、미스키 Mixly 예제 프로그램(그래픽 언어)

예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

8、테스트 환경 구축

Arduino UNO 테스트 환경 구축

부품 준비：“

• HELLO STEM UNO R3 개발 보드 *1

• HELLO STEM UNO R3 P 확장 보드 *1

• USB type-c 데이터 케이블 *1

• 오디오 확대 모듈（HS-F32-PL）*1

• PH2.0 3P두개 머리 핀 라인*1

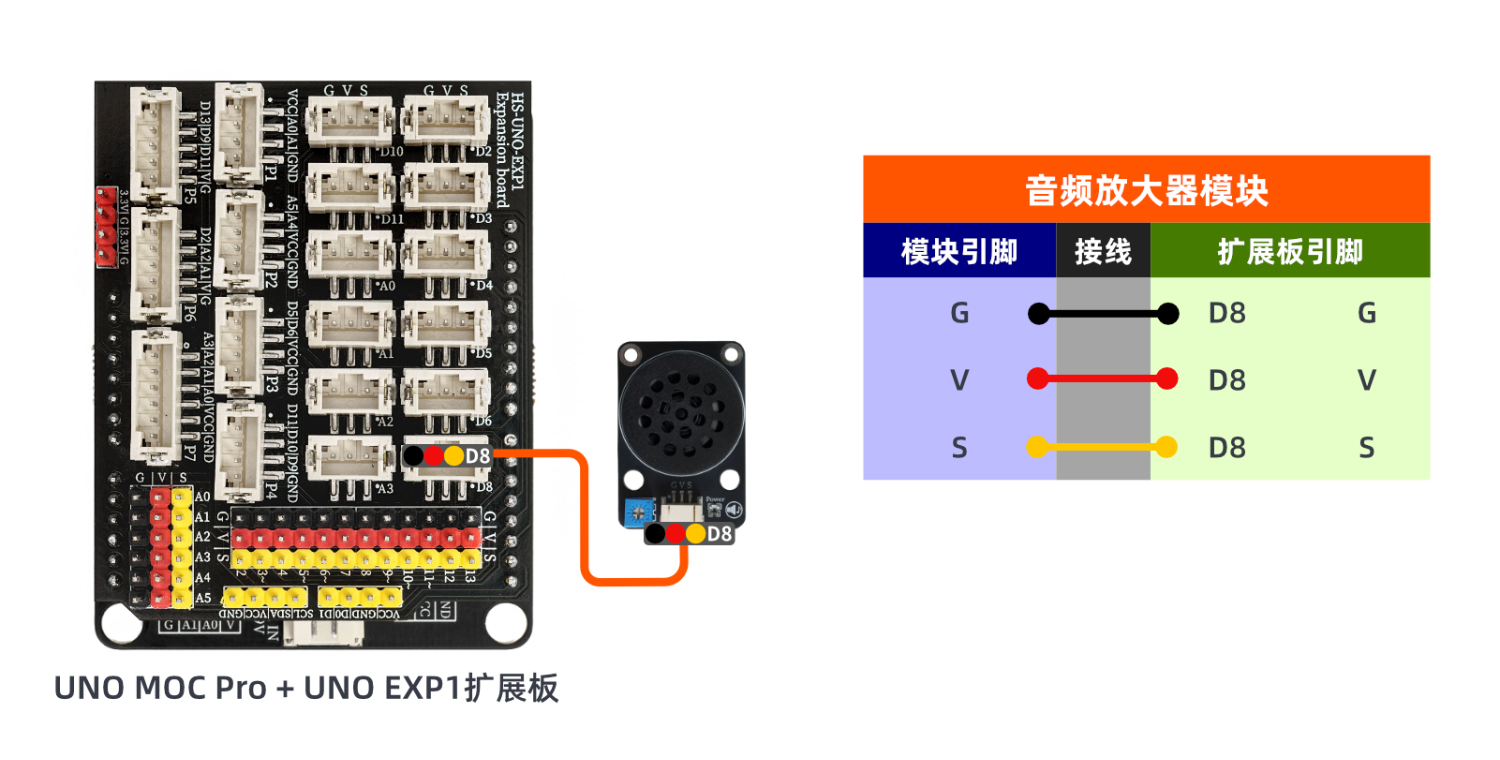

전기 연결도):

ESP32 테스트 환경 설정

부품 준비：“업데이트 대기 중...

전기 연결도): 업데이트 대기 중...

9、비디오 강의

Arduino UNO 비디오 강의:업데이트 대기 중...

ESP32 Python 비디오 강의：업데이트 대기 중...

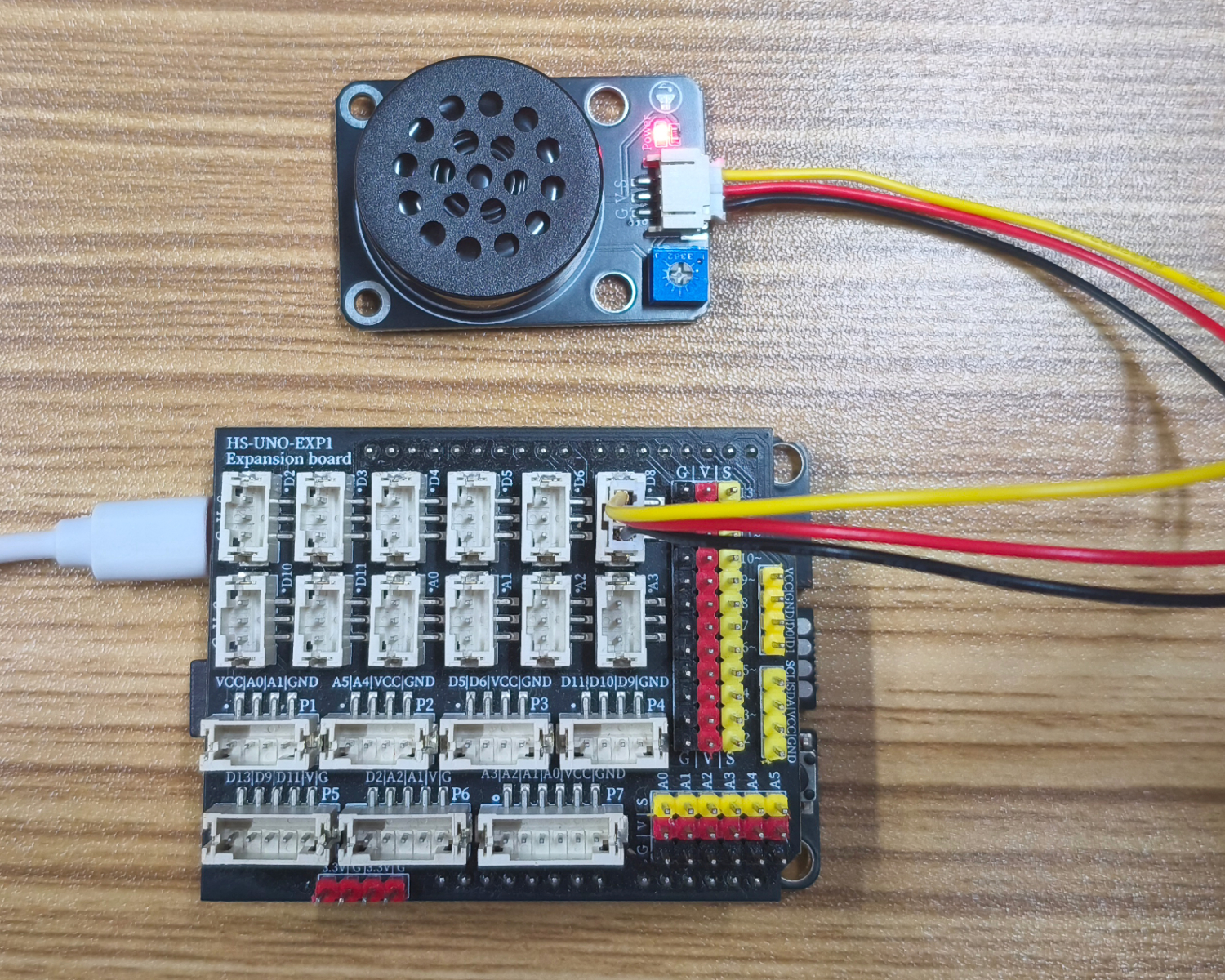

10、테스트 결과

Arduino UNO 테스트 결과：

선을 연결한 장치에 대한 프로그램을 Arduino UNO 개발 보드에 기록한 후, 비트의 다른 주파수 소리를 들을 수 있습니다.

ESP32 Python 테스트 결과:

선을 연결한 장치를 이어받기 후,ESP32 개발 보드에 해당 프로그램을 기록하면, 벨이 다른 주파수의 소리를 내게 됩니다。
