1、소개
NFC感应읽쓰기 모듈은 일반적으로 레이저感应 원리를 기반으로 하며, RFID 태그, NFC 태그와 같은 인식 매체를 가진 물체가 그의 효과적인 감응 범위(감응 거리는 모듈 유형과 파워에 따라 다르며, 몇 센티미터에서 수 미터에 이르기까지 다르다)에 들어갈 때, 자동으로 감응하여 해당 물체를 인식하고, 그 다음의 데이터 교환 작업을 유발하여 자동 출입문 시스템에서 자주 사용된다. 그리고 인증된 감응 카드를 가진 사람이 읽기 장치에 특정 거리에서 가까워지면 출입문이 자동으로 열린다.
2、시뮬레이션 그래프
MFRC522 레이디오 인덱스 룸 모듈 I2C-HS-S62A-PL 시스템도点击查看
3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
G | GND(전원 입력 부정极) |
V | VCC(전원 입력 정극) |
SDA | 데이터핀 |
SCL | 시계핀 |
전원 공급 전압: 3.3V-5V
연결 방식: PH2.0 4P 핀 라인
설치 방법: 블록 고정

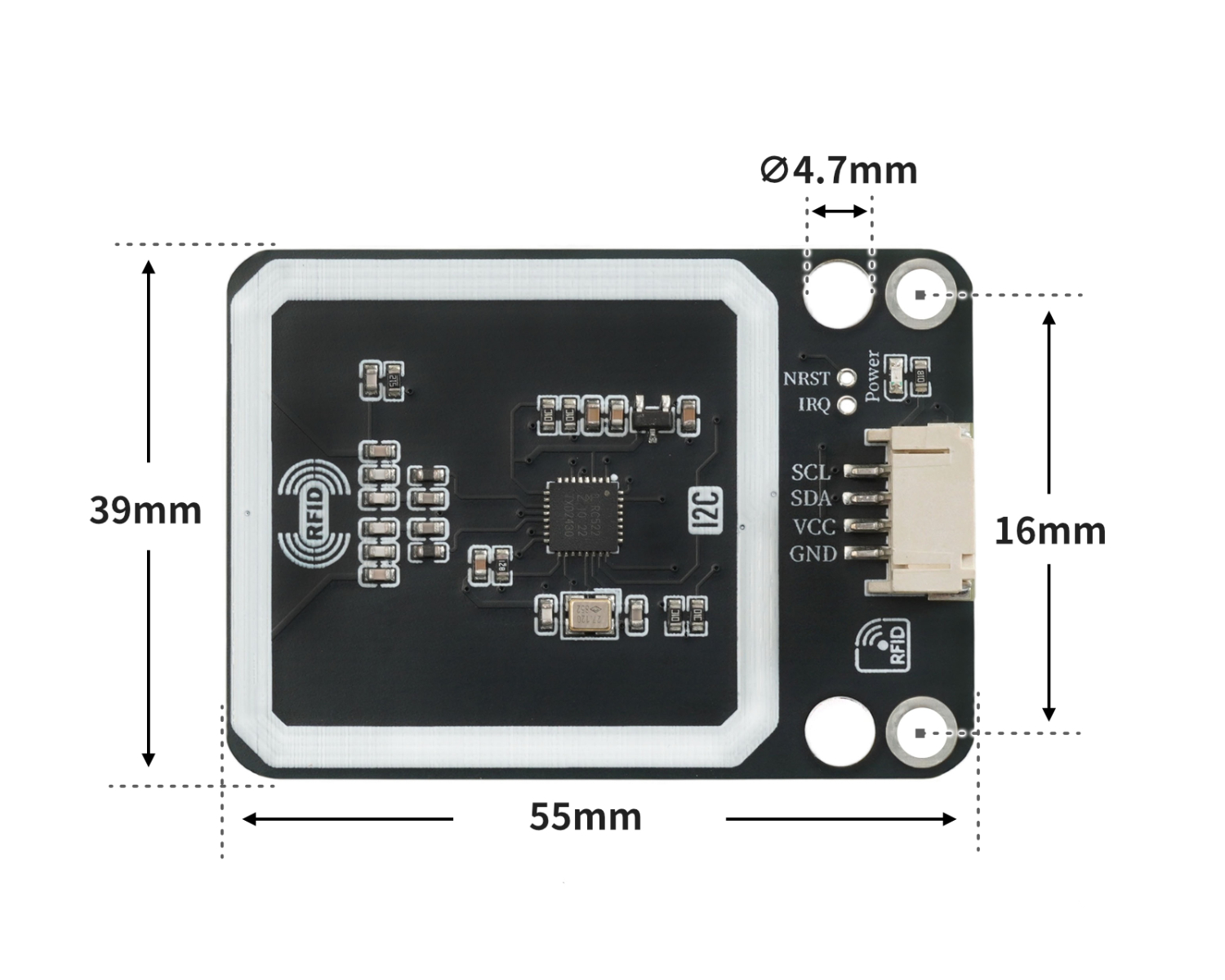

4、회로판 크기
5、아두이노 IDE 예제 프로그램
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看
예제 프로그램(UNO 개발 보드):
#include "Hello_STEM_RFID.h"
#include "Wire.h"
MFRC522 mfrc522(0x28);
void setup(){
Wire.begin();
Serial.begin(115200);
mfrc522.PCD_Init();
Serial.begin(9600);
pinMode(13, OUTPUT);
}
void loop(){
//2133f67b
//b6c2d896
if ((mfrc522.PICC_IsNewCardPresent() && mfrc522.PICC_ReadCardSerial())) {
Serial.println(String("Card UID：") + String(mfrc522.Read_Uid()));
if (mfrc522.Read_Uid() == "2133f67b") {
digitalWrite(13,HIGH);
} else if (mfrc522.Read_Uid() == "b6c2d896") {
digitalWrite(13,LOW);
}
}
}6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）
개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32-Python):

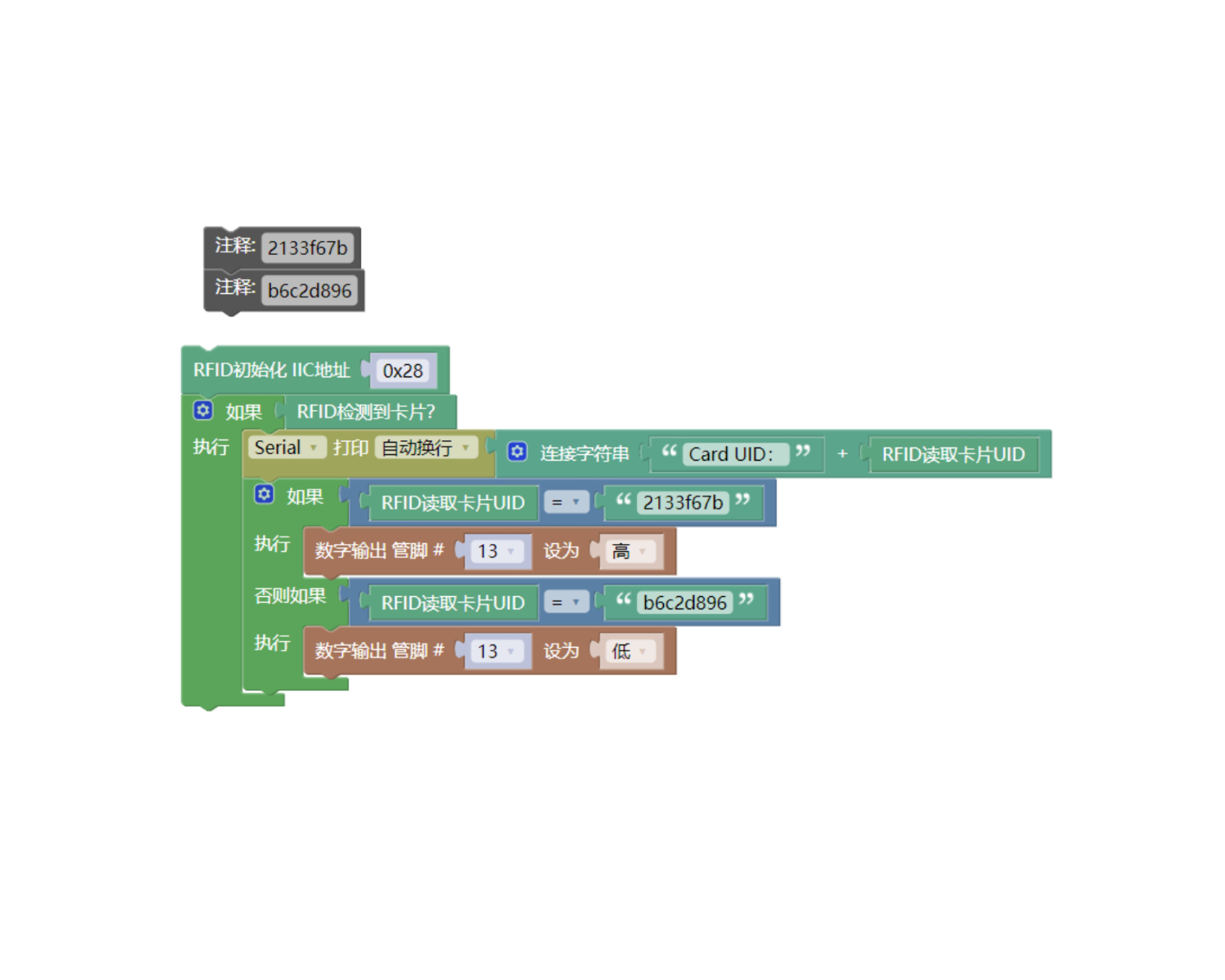

待更新...7、미스키 Mixly 예제 프로그램(그래픽 언어)

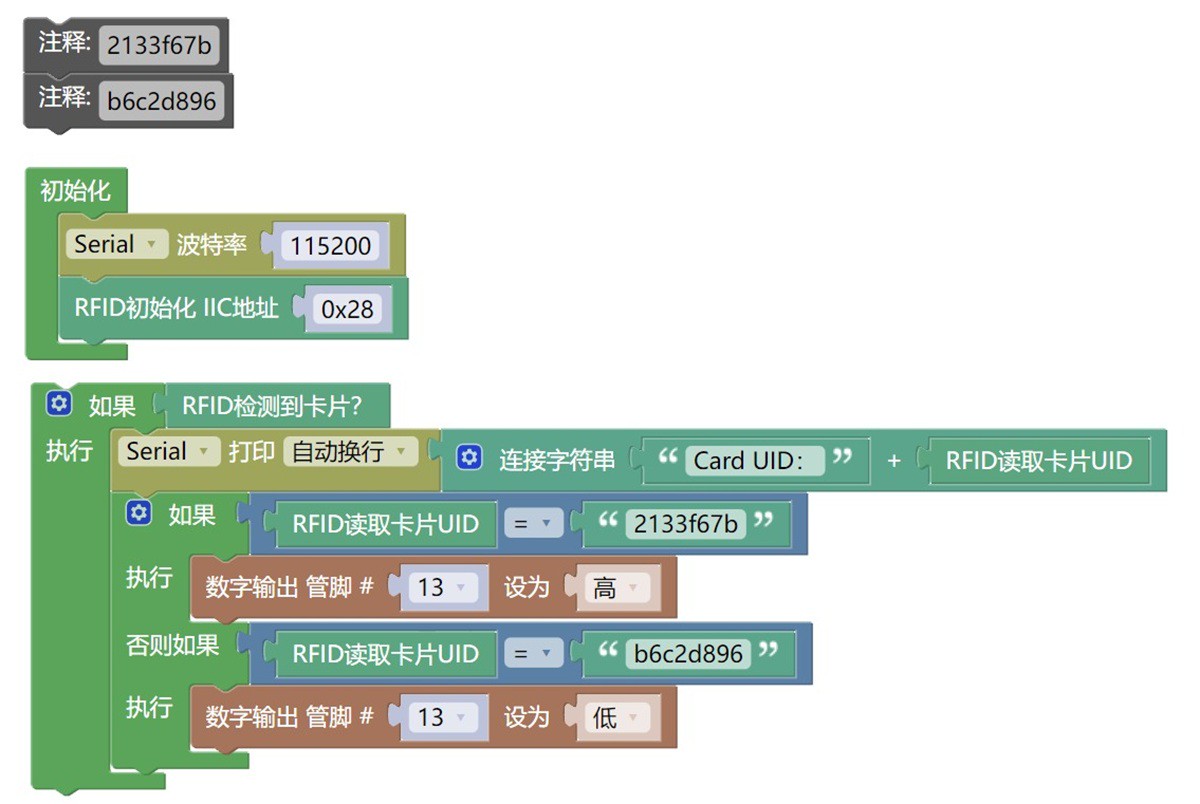

예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
이미지 업데이트 예정...
8、테스트 환경 구축
Arduino UNO 테스트 환경 구축
부품 준비：“
UNO-R3 개발 보드 *1
UNO-R3 EXP 확장판 *1
USB type-c 데이터 케이블 *1
HS-S62A-PL 레이드 인덱스 리드라이터 모듈 *1
LED 랜턴 모듈 *1
PH2.0 4P 전자선 브론즈 변환 *1

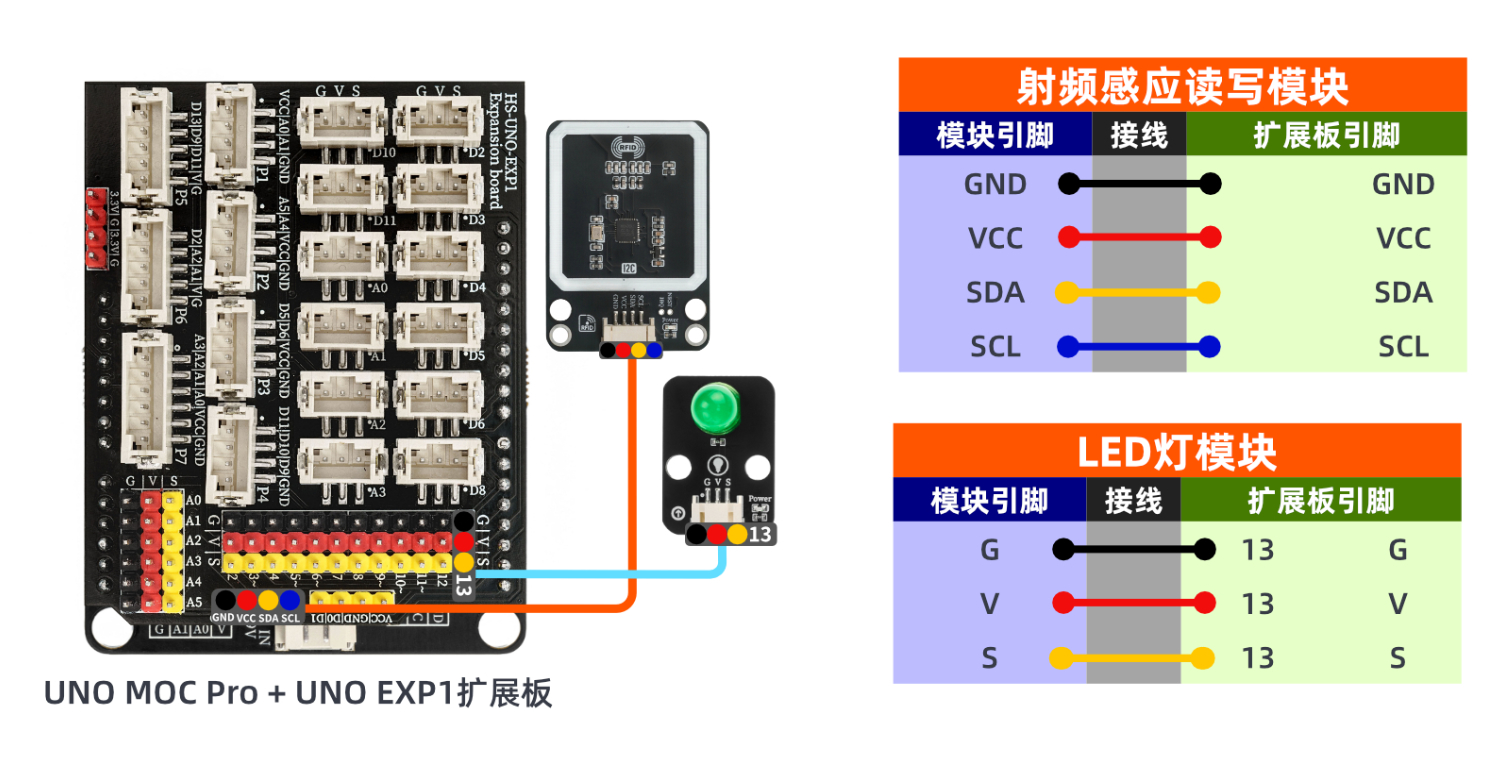

전기 연결도):
ESP32 테스트 환경 설정
부품 준비：“업데이트 대기 중...
전기 연결도): 업데이트 대기 중...
9、비디오 강의
Arduino UNO 비디오 강의:点击查看
ESP32 Python 비디오 강의：点击查看
10、테스트 결과
Arduino UNO 테스트 결과：
总线전압, 분류전압, 전류치, 전력치를 보여주는 시리얼 포트를 발견했습니다.
