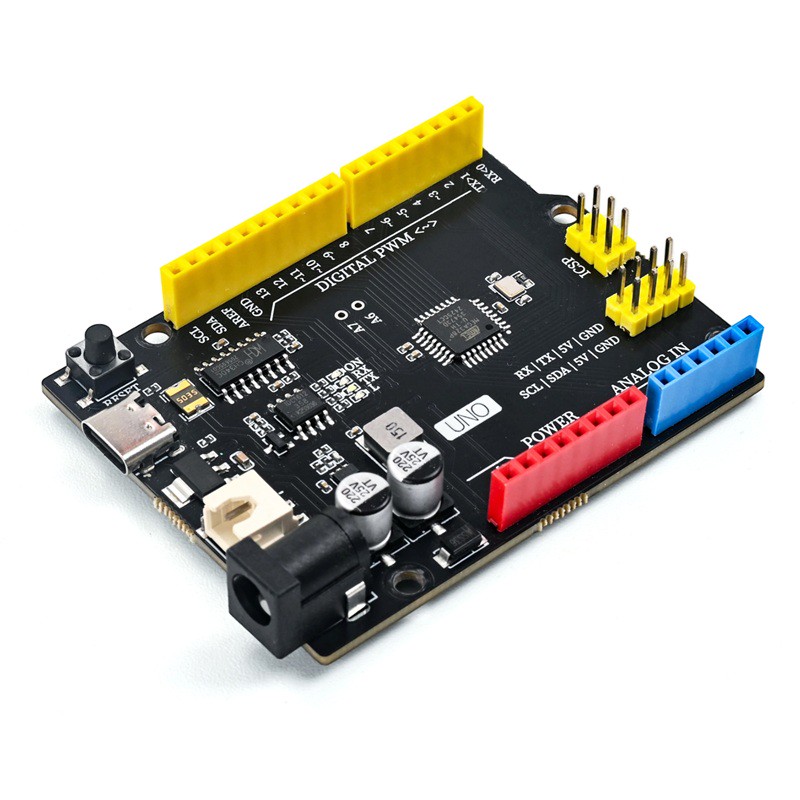

HELLO-STEM-UNO-R3 (PE)

1、소개

HELLO-STEM-UNO-R3 (PE)는 Arduino UNO R3과 호환되는 ATmega328P 개발 보드로, 전통적인 USB-B를 업그레이드하여Type‑C 인터페이스；CH340K USB 전화선 구현；TPS54302DDCR 넓은 전압 VIN 입력 저전압 5V 구현；AMS1117-3.3 LDO 3.3V 출력；지원 Type-C USB 전원 공급, 외부 VIN 직류 전원 공급; 보드 내 P-MOS 튜브 FDN340P로 히트 랜스 스위치를 사용합니다；보드에 내장된 다색 상태 LED; 기준 UNO-R3 패치를 유지하면서 새로운 WT-2.54-2P CN1 확장 콘ector를 추가맞춤형 창작 교육, 모의 신호 수집 프로토타입 개발, 마이크로컨트롤러 실험 프로젝트.

2、기술 스펙ifik에션

⚠️ 중요 경고：ATMEGA328P IO는 5V 전압；배터리 연결 시 배터리만 연결할 수 있습니다2串 리튬이온 배터리(nominal 7.4V)，3.7V、3串及以上锂电池을 받지 마세요；3.3V 외부 장치를 연결할 때 전압 일치를 고려해야 합니다；VIN이 외부 전원 입력으로 사용될 때는 6-9V을 장기 사용하는 것이 좋습니다；CN1은 2.54 밀리미터 간격 2핀 확장 케이블로 사용됩니다，사용할 때는 전원의 양쪽을 주의해야 하며, 단쇄를 금지합니다；外部电源与锂电池同时接在 VIN 接口上禁止；.

3、특징

• 1. 메인 컨트롤러: ATMEGA328P-AU，16MHz SMD 크리스탈 기계振兴소，32KB 플래시(bootloader가 0.5KB를 사용합니다)，2KB SRAM，1KB EEPROM。

• 2. USB 接口：Type-C，CH340K USB‑UART 桥接，程序下载、串口通信完成。

• 3. 전원 모드: Type-C USB5V; VIN 외부 직류 6-9V 입력.

• 4. 전원 출력: TPS54302DDCR 5V 출력; AMS1117-3.3 3.3V 출력.

• 5. 보드 내 운반: LM358 양방향 운반放大기 SOP-8, 신호放大, 전압 추종 가능, 약한 아날로그 신호 수집 교육 실험에 적합.

• 6. IO 자원: 14 개의 디지털 IO(6 개의 PWM), 8 개의 아날로그 입력 A0-A7; UART / I2C / SPI 하드웨어 장치.

• 7. 하드웨어: 리셋 버튼, 전원, TX/RX, D13 사용자 LED, ICSP 프로그래밍 인터페이스,VUSB/VBAT 공급 토글 스위치.

• 8.Arduino UNO R3 확장 보드와 호환됨.

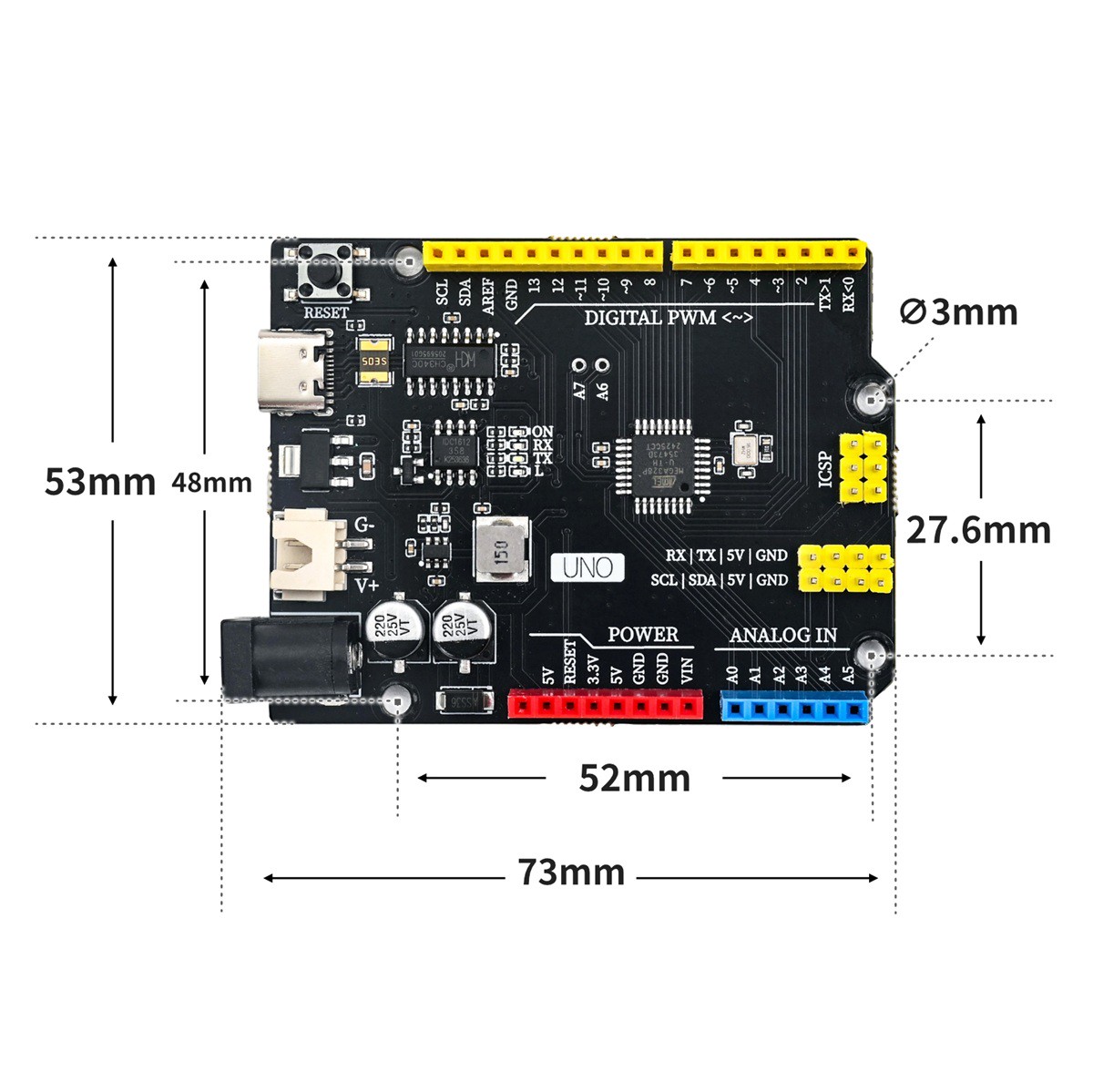

4、회로판 크기

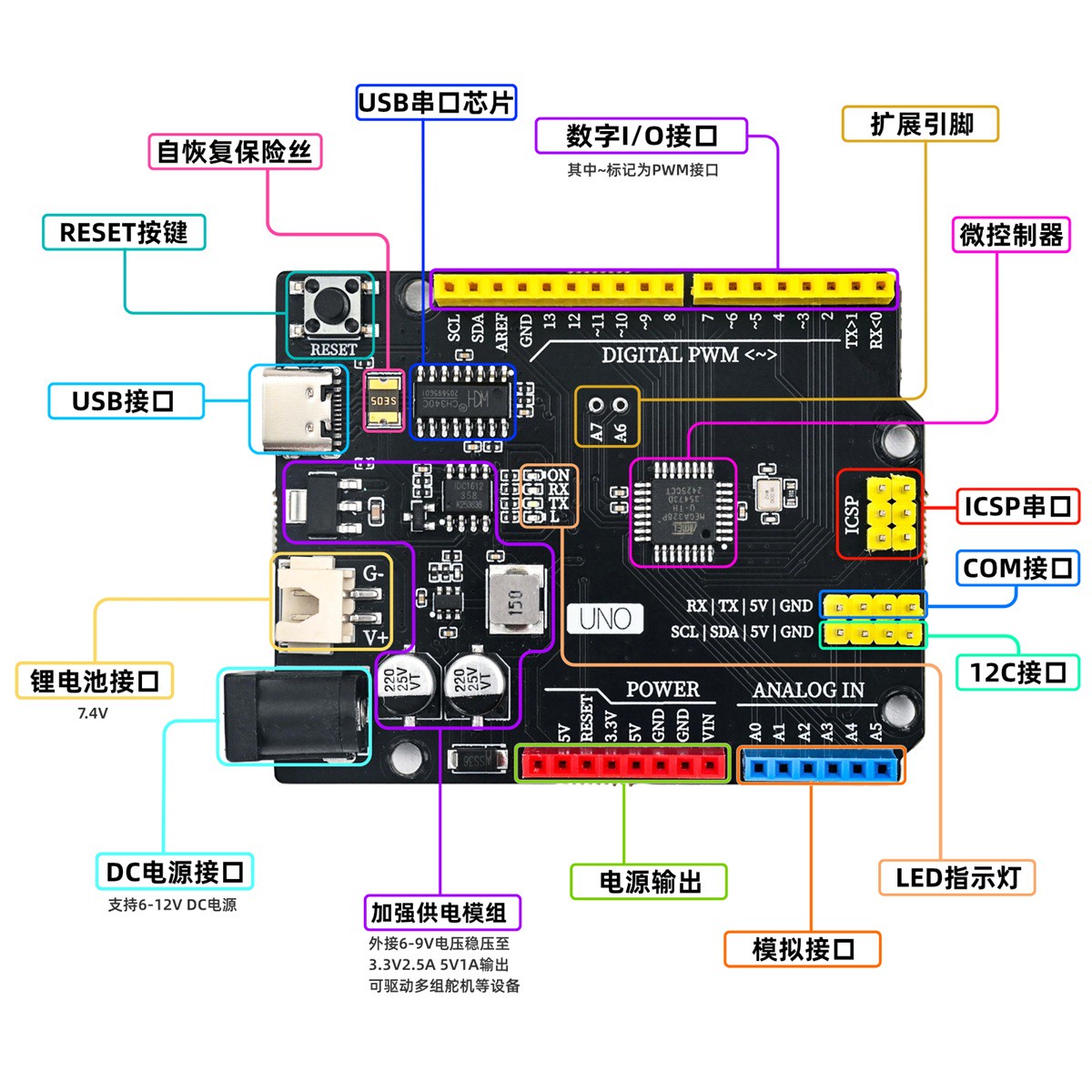

5、개발 보드 해석

주의사항

1. ATMEGA328P IO는 5V 전압입니다； 외부 3.3V 장치는 전압 매칭을 잘 해야하며，직접 3.3V 신호를 5V IO에 입력하지 마세요。

2. VIN 입력 전압은 18V를 초과할 수 없으며, 장기적으로 외부 전원으로 사용할 경우 6-9V 이하로 권장합니다.

3. Type-C USB와 VIN 고전압을 동시에 접속하지 마시오， 장치를 손상시키는 전원 반비류를 방지합니다。

4. LM358는 단일 전원으로 작동하며，입력 신호는 음압이 될 수 없습니다； 출력 전압이 제한되며，5V 공급 시 최대 출력 약 3.5-4V입니다。

5. TPS54302DDCR 최대 지속 출력 3A; AMS1117-3.3 최대 출력 800mA, 총 부하 전류는额定을 초과하지 않도록 주의하세요。

6. CN1 (WT-2.54-2P) 확장 연결부, 외부 장치에 절대로 정규와 부정규를 구분하지 마시고 단락을 금지합니다。

7. 보드 내 자복구 보호 전선 MF-MSMF050-2이 작동한 후, 몇 초 동안 전원을 끊고 식히고 다시 회복해야 합니다。

프로그래밍 소프트웨어 다운로드, 설치, 사용클릭하여 이동합니다。
