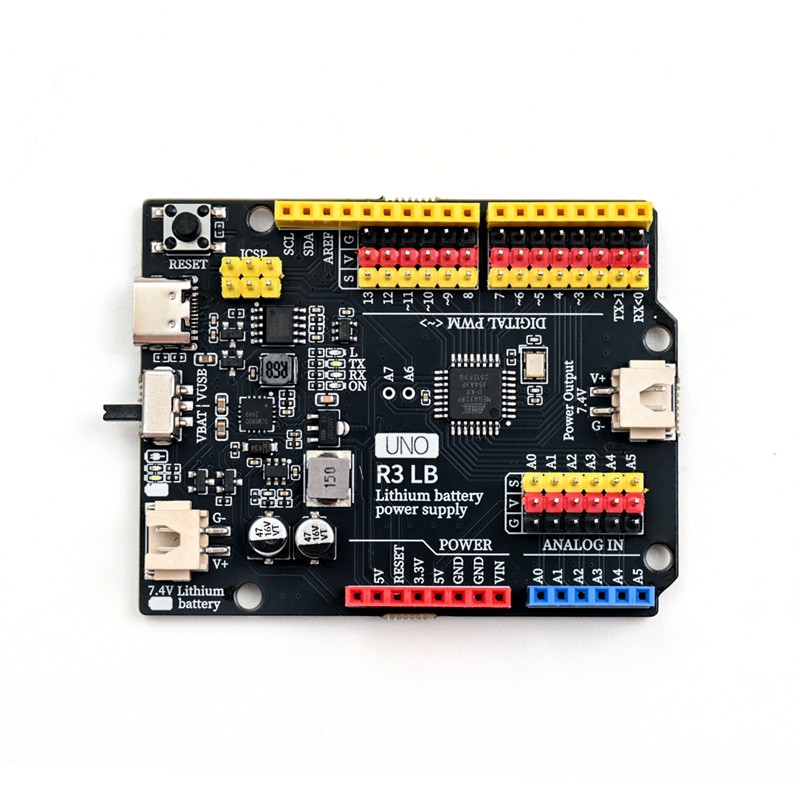

HELLO‑STEM‑UNO‑R3‑LB

1、소개

HELLO‑STEM‑UNO‑R3‑LB는Arduino UNO R3과 호환되는ATmega328P 개발보드로, 전통적인USB‑B를Type‑C 인터페이스로 업그레이드했습니다Type‑C 인터페이스；CH340K를 통해USB 전화를 구현；TPS54302DDCR을 통해 넓은 전압 VIN 입력 저항 5V를 구현；SLM6800이 두 개의 셀 리튬이온 배터리 전압 증폭 충전 관리 칩으로, 7.4V(2S) 리튬이온 배터리 충전 방전을 지원합니다；VIN 인터페이스 다중 사용, 7.4V 리튬이온 배터리 배터리 인터페이스로 사용할 수 있으며, 배터리가 연결되지 않았을 때 외부 DC 전원 입력 포트로 사용할 수 있습니다；USB 공급, 외부 VIN 직류 공급, 7.4V 투층 리튬이온 배터리 공급 세 가지 공급 방식을 지원합니다. VUSB 공급과 VBAT 공급을 수동으로 전환할 수 있는 스위치를 터치합니다. 패인은 UNO R3 확장 보드와 100% 호환되며, 창작 교육, 모바일 프로토타입 개발, 마이크로컨트롤러 실험 프로젝트를 대상으로 합니다.

2、기술 스펙ifik에션

⚠️ 중요: VIN이 복용 인터페이스이며, 배터리를 연결할 때는 배터리만 연결할 수 있습니다2串 리튬이온 배터리(nominal 7.4V)，锂电池 3.7V、3 串及以上接单節禁止；VIN 作为外部电源输入时推荐 6-9V 长期使用；外部电源与锂电池同时接在 VIN 接口上禁止；.

3、특징

• 1. 主控：ATMEGA328P‑AU，16MHz 外部陶瓷谐振器。

• 2. USB 接口：Type-C，CH340K USB‑UART 桥接，程序下载、串口通信完成。

• 3. 전원 모드: Type-C USB5V; VIN 인터페이스 재사용: 외부 직류 6-9V 입력 / 7.4V(2S) 리튬이온 배터리 연결; 스위치를 사용하여 VUSB/VBAT 전원을 수동으로 전환합니다。

• 4. 전원 출력: TPS54302DDCR 5V 출력; AMS1117-3.3 3.3V 출력.

• 5. 배터리 관리: SLM6800, 5V 입력을 2S 리튬이온 배터리 충전에 사용하여, 전압 8.4V에서 충전截止, 최대 충전 전류 1A。

• 6. IO 자원: 14 개의 디지털 IO(6 개의 PWM), 8 개의 아날로그 입력 A0-A7; UART / I2C / SPI 하드웨어 장치.

• 7. 하드웨어: 리셋 버튼, 전원, TX/RX, D13 사용자 LED, ICSP 프로그래밍 인터페이스,VUSB/VBAT 공급 토글 스위치.

• 8. 표준 Arduino UNO R3 확장판과 완전 호환.

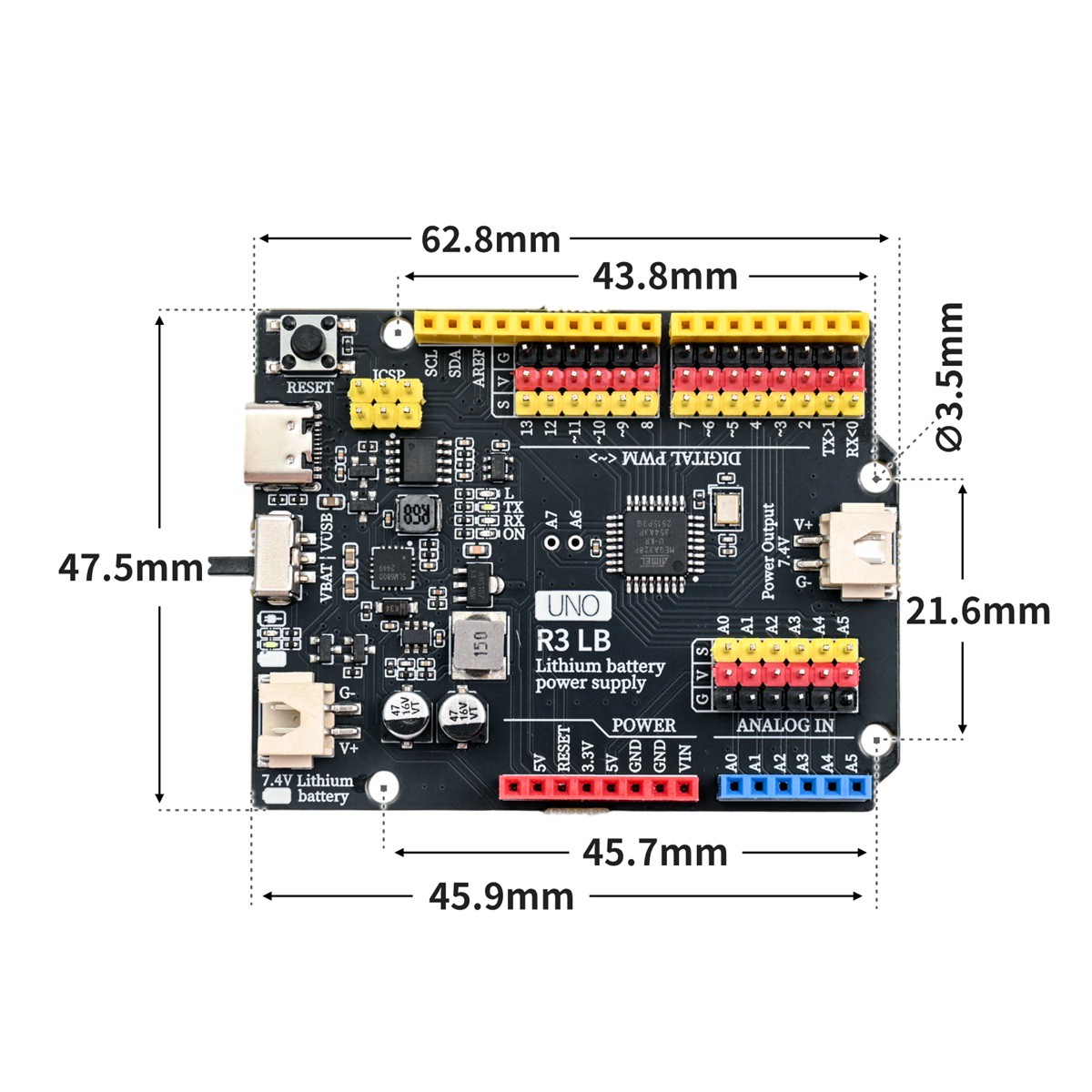

4、회로판 크기

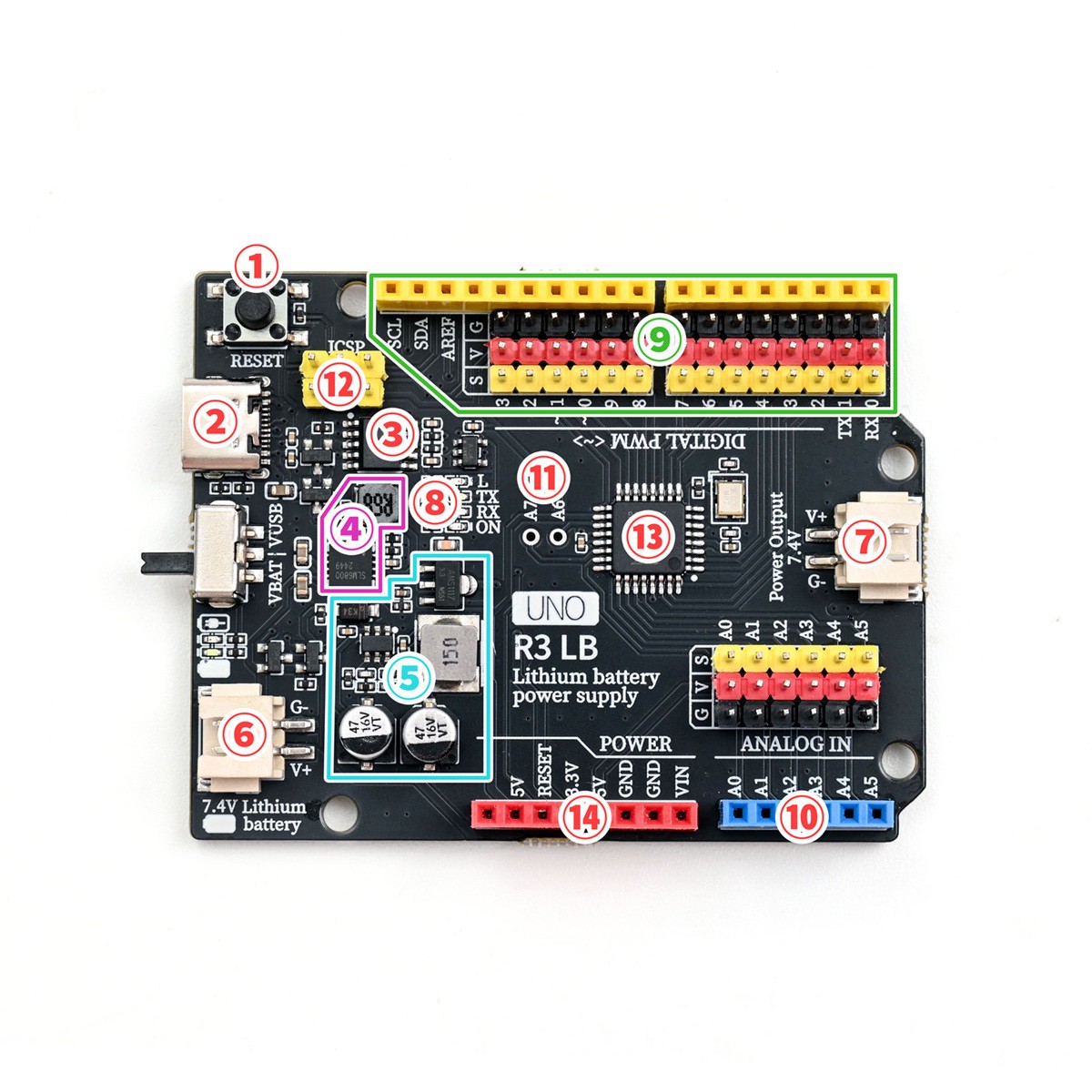

5、개발 보드 해석

• ① 재시작 버튼
  재시작 버튼을 누르면, 개발 보드가 다시 시작되고, 기록된 프로그램을 다시 실행됩니다.

• ② Type-C 인터페이스(USB 인터페이스)”
  컴퓨터 USB를 통해 개발 보드에 전원 공급이 가능하며, 프로그램 다운로드 및 시리얼 통신 데이터 전송 기능을 수행합니다.

• ③ 시리얼 칩
  Type-C USB에서 수신한 데이터를 시리얼 데이터로 변환하여 ATMEGA328P 메인 컨트롤러 칩에 전송합니다.

• ④ 충전 IC 모듈
  리튬이온 배터리 충전 관리 칩으로, Type-C가 전원을 공급받을 때, 배터리 인터페이스에 연결된 7.4V 리튬이온 배터리에 충전할 수 있습니다.

• ⑤ 강화 전원-정압 회로
  대전력 안정화 감소 모듈, 7.4V 리튬 전지 전압을 안정화하여 5V 대전류를 출력하고, 여러 도환, 모터 등 대전력 외장 장치를 구동할 수 있습니다。

• ⑥ 배터리 인터페이스
  특수 리튬 전지 소켓, 7.4V(2 개 18650) 리튬 전지 전원을 연결할 수 있으며, 로봇카, 로봇 팔 등 이동 프로젝트에 적합합니다。

• ⑦ 전원 출력 단자(오른쪽)
  독립 전원 출력 인터페이스, 7.4V 배터리 전압을 외부로 출력하여 외부 대전력 장치에 전원을 공급할 수 있습니다。

• ⑧ LED 가이드 램프
  부载 여러 개의 가시적 불빛: 전원 인디케이터 불빛이 항상 켜져 있음; RX/TX 시리얼 포트 불빛, 시리얼 데이터 수신/전송 시 깜빡입니다; L 랜드는 D13 핀 전압 상태와 일치합니다.

• ⑨ 디지털 I/O 인터페이스(디지털 G/V/S 확장 포트)
  디지털 핀 확장 패널, G=GND 음극, V=5V 전원 양극, S = 디지털 신호 핀. 일부 핀에 PWM이 표시되어 있으며, 서보 모터, LED 조명 등의 아날로그 출력 기능을 지원합니다.

• ⑩ 아날로그 인터페이스(아날로그 G/V/S 확장 포트)
  기본 모의 신호 입력 패인 A0-A5, 전압 신호를 읽기 위해 전압 게이지, 빛 센서 등의 모의 센서를 사용합니다.

• ⑪ A6 A7 모의 포트
  예약된 패드 확장의 추가 모의 입력 채널, 더 많은 모의 센서를 연결할 수 있습니다.

• ⑫ ICSP 시리얼 포트
  ICSP 프로그램 기록 인터페이스, 다운로드 프로그램을 사용하여 메인 칩에 Bootloader 가이드 프로그램을 기록할 수 있습니다.

• ⑬ 마이크로컨트롤러(ATMEGA328P 메인 칩)
  개발 보드의 핵심 뇌, 프로그램 저장, 코드 실행, 계산 처리, 모든 IO 패인의 신호 입력 및 출력 제어를 담당합니다.

• ⑭전원 출력
  이 단자는 5V, 3.3V, VIN 원래 전원 전압 및 지선을 외부로 출력할 수 있습니다.

주의사항

1. 1.IO 핀 최대 흡수 / 방출 전류 20mA, 대전력 외부 장치는 추가로 드라이버 회로(모스, 트랜지스터, 제어 기관 모듈)가 필요합니다。

2. A6, A7은 수신 입력만 지원하며, 디지털 IO로 사용할 수 없습니다.

3. SLM6800만 호환됩니다.2串 7.4V 리튬이온 배터리(전압 8.4V 충전 완료)。“，단일 셀, 3串 리튬이온 배터리가 연결되지 않도록 하고, 그렇지 않으면 배터리 과부하로 인해 불이 붙고 칩이 불타릅니다。。“

4. VIN 입력 전압은 18V를 초과할 수 없으며, 장기적으로 외부 전원으로 사용할 경우 6-9V 이하로 권장합니다.

5. VIN을 리튬이온 배터리로 연결할 때는 V+(B+), G-(B-)을 엄격히 구분하여 연결하며, 반대로 연결하면 SLM6800이 손상됩니다.

6. 기능을 누르면 VUSB 단계가 닫혀 TPS54302DDCR이 USB를 통해 메인보드에 5V 전원을 공급합니다；VBAT 단계가 열리면 TPS54302DDCR이 메인보드에 5V 전원을 공급하고 USB에 대한 메인보드 공급을 끊습니다. USB는 데이터와 충전 입력 기능을 유지합니다。

7. 스위치가 VBAT 단계에 있을 때 VIN 인터페이스에는 효과적인 전원이 없으며 Type-C 만 넣으면 메인보드가 시작되지 않습니다. Type-C는 충전과 데이터 통신만 수행합니다。

8. VIN은 다중 사용 인터페이스입니다.외부 직류 전원과 리튬이온 배터리는 VIN 인터페이스에 동시에 연결되지 않도록 하여야 합니다. 이는 하드웨어 손상을 초래할 수 있습니다..

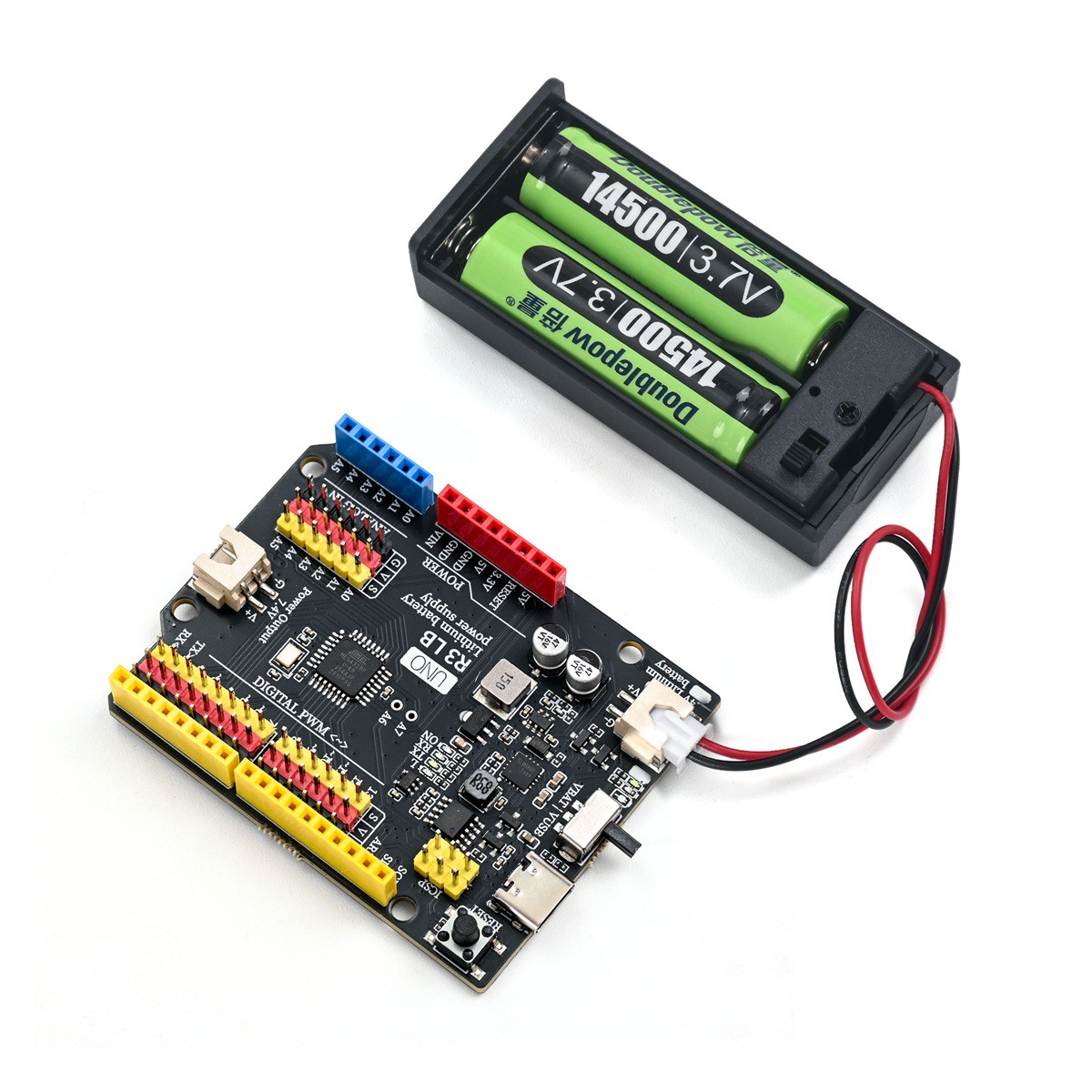

6、专用锂电池接口

전용 리튬이온 배터리 인터페이스를 사용할 수 있으며, 14500 리튬이온 배터리나 18650 리튬이온 배터리를 사용할 수 있으며, 이동 프로젝트를 만들 때 더 쉽게 배치할 수 있습니다。

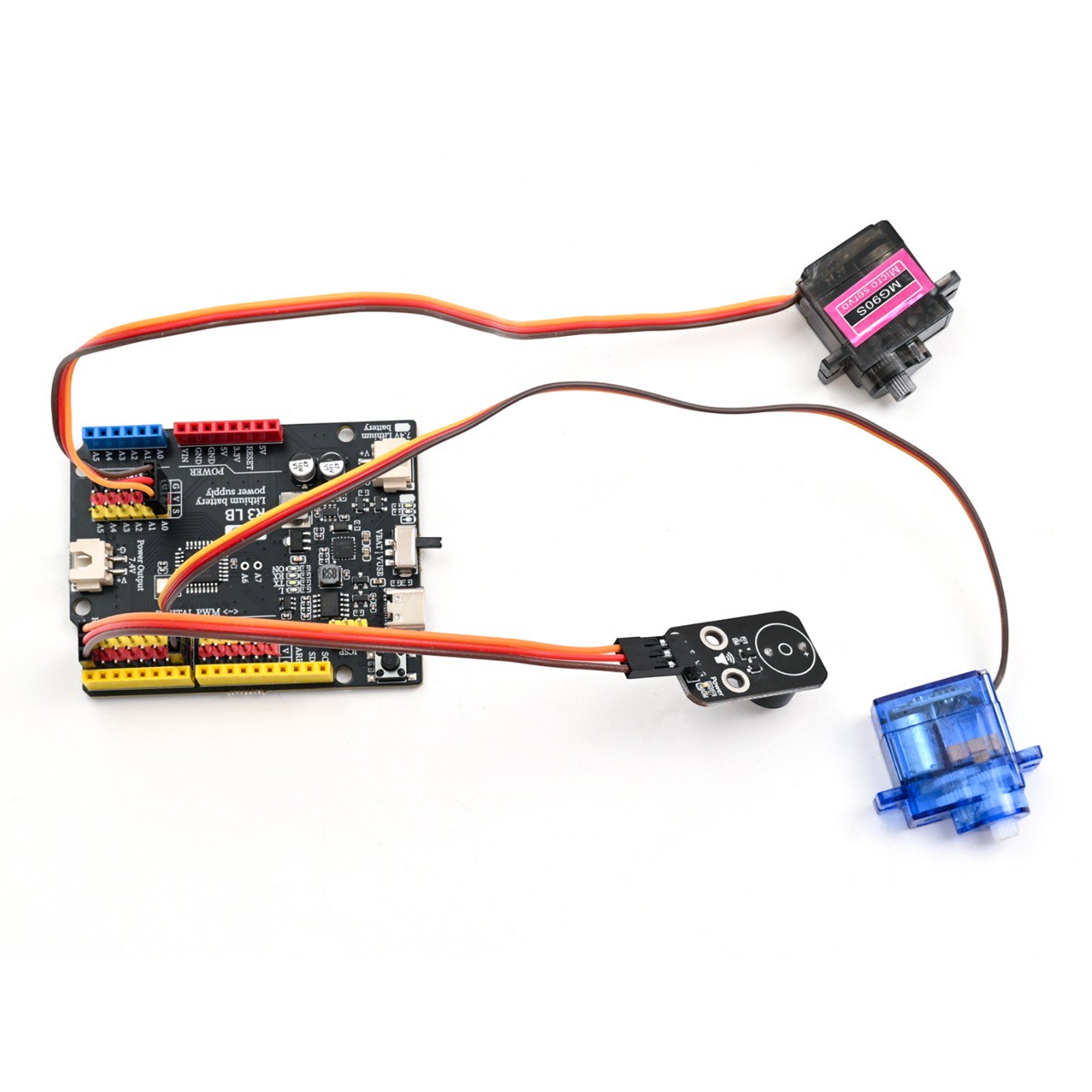

7、센서 및 확장 부품 인터페이스

보드에 탑재된 디지털 G|V|S 인터페이스는 센서나 제어기와 연결할 때 더 편리하고 빠르며, 프로젝트를 구축할 때는 확장 보드도 필요 없습니다.

프로그래밍 소프트웨어 다운로드, 설치, 사용클릭하여 이동합니다。
