1、소개

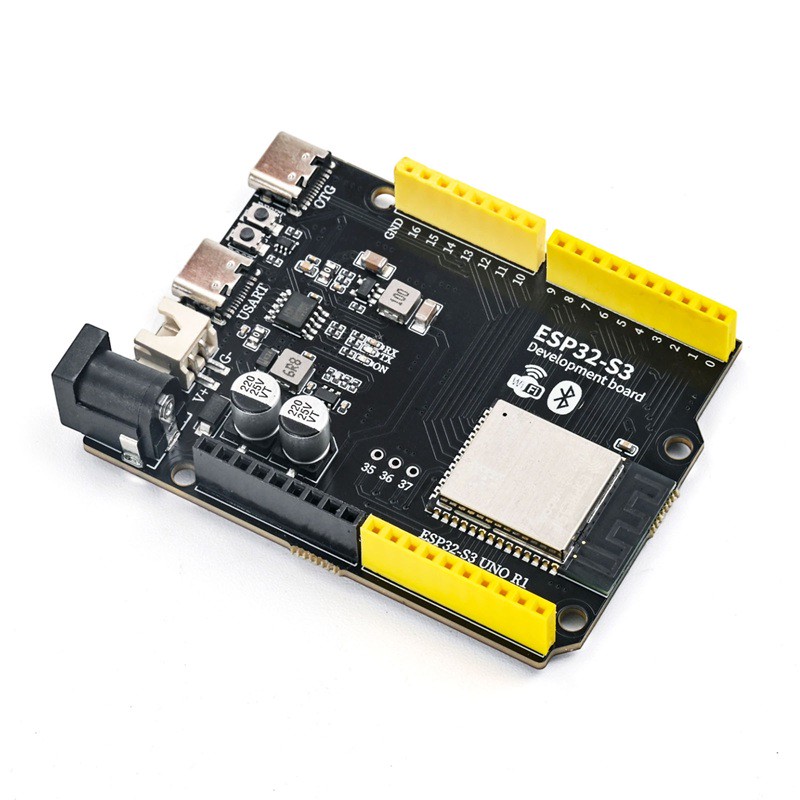

ESP32-S3-UNO-R1은UNO 외형 크기를 호환하는ESP32-S3 개발 보드로, 메인 컨트롤러를 사용하여ESP32-S3-WROOM-1-N16R8모듈, 통합 WiFi 2.4G, 블루투스 5.0; 타입-C 인터페이스 두 개를 장착한USB2는USB 전원 입력 및 프로그램 다운로드 포트로, USB1은ESP32-S3 원생 USB-OTG 인터페이스로만 사용됩니다；CH340K를 통해 USB 전화기 구현；TPS54302DDCR를 통해 넓은 전압 외부 직류 입력 및 출력 5.5V 구현；RY3430 동기 저전압 DC-DC 칩이 주관 모듈에 3.3V 전력 공급；“；Type-C USB 전력 공급, 외부 VIN 직류 전력 공급 두 가지 공급 방식 지원；백핀 풀링이 UNO 스타일 확장 보드와 호환됨,物联网 프로젝트, 무선 프로토타입 개발, 미니어쳐 교육, 마이크로컨트롤러 시험에 대응。“
로직스 공식 데이터 매뉴얼: esp32-s3-wroom-1_wroom-1u_한국어 데이터시트.pdf
2、기술 스펙ifik에션
주관 모듈 | ESP32-S3-WROOM-1-N16R8 한국어 버전 |
CPU | Xtensa LX7 양심자, 주파수 240MHz |
모듈 전력 공급 | 3.3V, RY3430에서 출력; 권장 작업 3.0~3.6V |
전원 입력 | USB2 Type-C 5V; VIN DC 6~12V |
다운로드 인터페이스 | USB2, CH340K 시리얼 포트, 동시에 보드 USB 전원 입력 포트로 사용 |
WIFI | 2.4 GHz Wi-Fi (802.11b/g/n) |
블루투스 표준 | 블루투스 5.0 LE |
칩 클로크 주파수 | 240 MHz |
플래시 | 16 MB |
PSRAM | 8 MB |
OTG Type-C | USB1 직결 ESP32-S3 GPIO19 USB-D-、GPIO20 USB-D+, OTG 기능만 사용 |
5V 디스チャージ 차이프 | TPS54302DDCR；입력 4.5-28V；출력 5.5V 지속 3A；400kHz 동기 Buck，내장 보호；출력 병합 DSK34 다이오드 |
隔離 다이오드 | DSK34；TPS54302DDCR 출력 5.5V，다이오드 저항 후 약 5V，한 방향으로 RY3430 입력 핀에 전달，다른 방향으로 확장 레일 5V 전원 트랙 공급 |
3.3V DC-DC 칩 | RY3430；입력 2.5‑5.5V；출력 고정 3.3V，최대 출력 3A；1.2MHz 스위칭 주파수；PFM/PWM 가벼운 부하 효율적；내장 과전류、단�ircuit、과온 보호，SOT‑23‑5 래핑 |
추진 포트 인터페이스 | UNO 풀형 추진 포트 인터페이스；USB2 입력 전원이 자복구保险격을 통해 확장 추진 포트 5V 전원 트랙에 연결됩니다；VIN 공급 시，TPS54302DDCR이 5.5V을 DSK34 디오드를 통해 약 5V으로 다운셋하여 확장 추진 포트 5V 전원 트랙에 공급합니다 |
⚠️ 중요: ESP32-S3 모듈 IO는 3.3V 수위로, 5V 신호를 직접 연결하면 IO 포트가 볼려버릴 수 있습니다；VIN 최고 입력은 12V이며 장기적인 작업은 6-12V을 권장합니다；USB1은 원순한 OTG 포트이며, 프로그램을 다운로드할 수 없으며 주电源 입력으로 사용할 수 없습니다。
3、특징
1、메인 모듈: ESP32-S3-WROOM-1-N16R8, 양성 LX7, 240MHz, 16MB 플래시, 8MB PSRAM, 내장 PCB 안테나, Wi-Fi 802.11b/g/n + Bluetooth5 LE
2、USB 인터페이스: 두 가지 Type-C;USB2:CH340K USB 전화선 변환기, USB 전원 입력 및 프로그램 다운로드 기능을 포함합니다；USB1: ESP32-S3 USB-OTG (GPIO19/20) 만 지원, USB 장치 / 호스트 기능을 지원하지만 다운로드 전원으로 사용되지 않음.
3、USB 전화선: CH340K, 내장 시계는 외부 크리스탈 오실레이터가 필요하지 않으며, 내장 방향 반전 저항자를 통해 프로그램 다운로드 및 시리얼 디버깅 출력을 실현합니다。
4、전원 모드: USB2Type-C5V 전원 공급；VIN 외부 직류 6-12V 입력。
5、전원 칩：TPS54302DDCR 동기 Buck 감압 출력5.5V, 출력이 DSK34 다이오드 감압 후, 하나는 RY3430 입력 단자로, 다른 하나는 확장 플러그 5V으로 전달됩니다；RY3430 동기 DC-DC 감압 출력 3.3V, 최대 출력 3A, 1.2MHz 스위치 주파수, ESP32-S3 모듈 및 3.3V 외부 장치에 전원 공급.
6、IO 자원: GPIO, ADC, SPI, I2C, UART을 꺼내고 UNO 배치와 호환; 터치, ADC, RMT 외부 장치를 지원。
7、부품: 리셋 버튼, BOOT 다운로드 버튼; 전원 LED, TX/RX 시리얼 LED; 보드 LED 가이드 랜드; UNOR3 확장 보드 스택 호환。

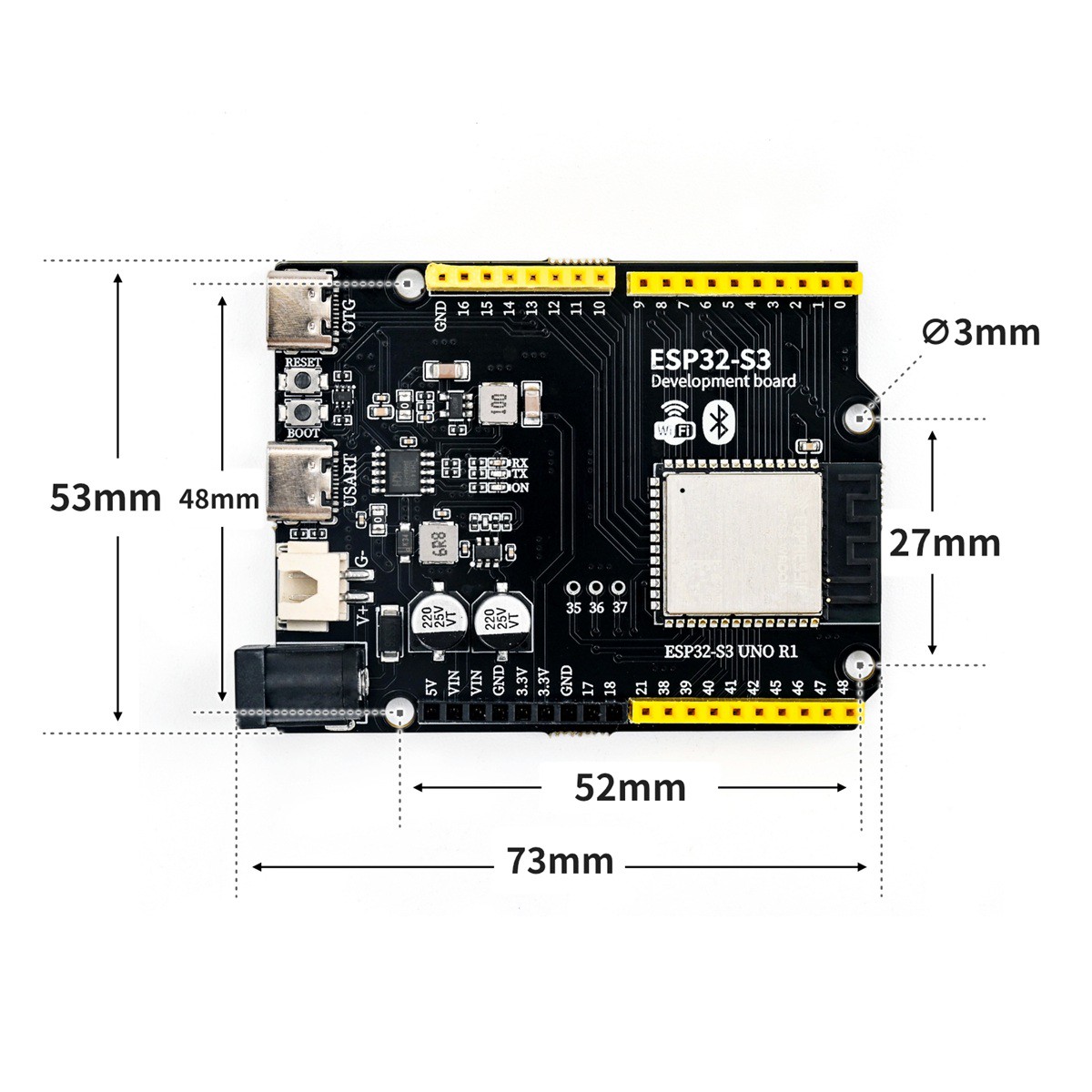

4、회로판 크기

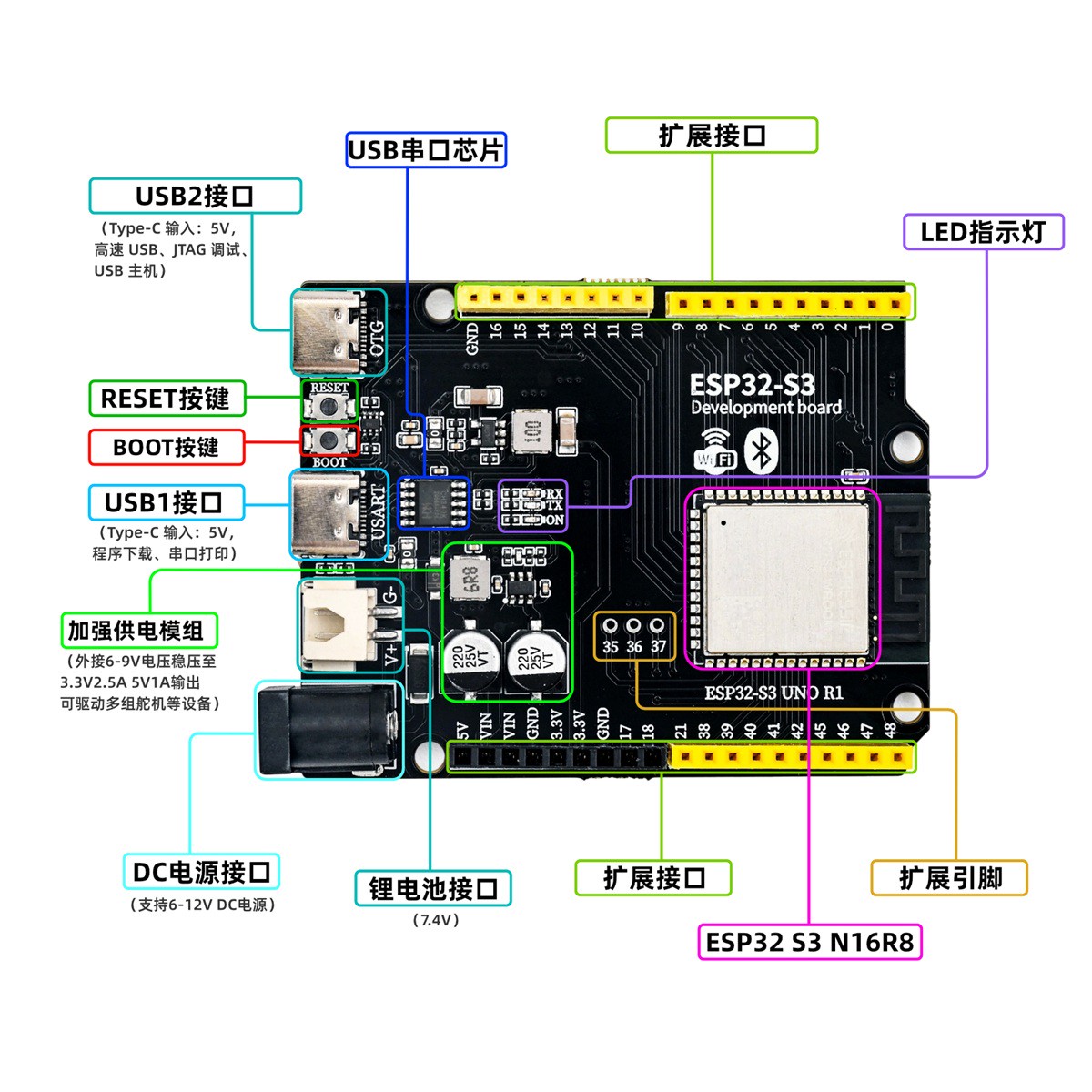

5、개발 보드 해석
6、드라이버 다운로드 및 설치
Windows 7, 8, 10, 11 시스템 USB 드라이버 다운로드 및 설치 방법:点击查看
Mac OS 시스템 USB 드라이버 다운로드:CH34X USB串行Mac OS 드라이버 다운로드 및 설치 안내
아래의 링크를 추가 개발 보드 관리 웹사이트에 복사 붙여넣기로 하세요：
ESP32 개발 보드를 설치한 후, 도구 메뉴에서 개발 보드 -> 개발 보드 관리자...을 선택하세요...
검색 바에서 esp32을 검색하면 esp32 라이브러리를 볼 수 있으며, 최신 버전을 선택하고 설치를 클릭하면 설치가 완료될 수 있습니다.
개발 보드를 선택하세요. ESP32-S3 Dev Module을 선택하고, ESP32-S3와 일치하는 포트를 선택하세요.
최종적으로, 우리는 공식 예제 코드를 찾아서 업로드했습니다.
일반적으로 문제: 업로드 실패 해결 방법: 개발 보드에 연결된 모듈을 모두 벗어내세요.
