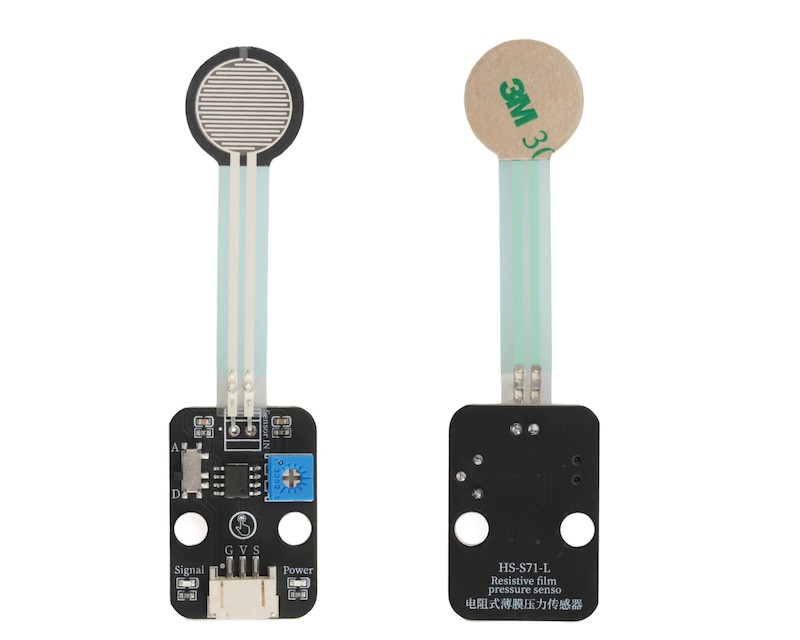

HS-S71-L 저항형 필름 압력 센서

1、소개

저항식 필름 압력 센서는 저항 변화 원리를 기반으로 압력을 감지하는 장치입니다.압력저항 효과에 기반하여: 센서 표면에 압력이 작용할 때, 감지층의 필름 재료는 기계적 변형(압축 또는 확장)을 겪으며, 재료 내부의 전도 경로 구조가 변화(전도 입자 간격 변화, 필름 결정 구조 변형 등)되어 전도 저항 값이 변화합니다。저항 값의 변화량을 측정함으로써, 받은 압력의 크기를 계산할 수 있습니다.

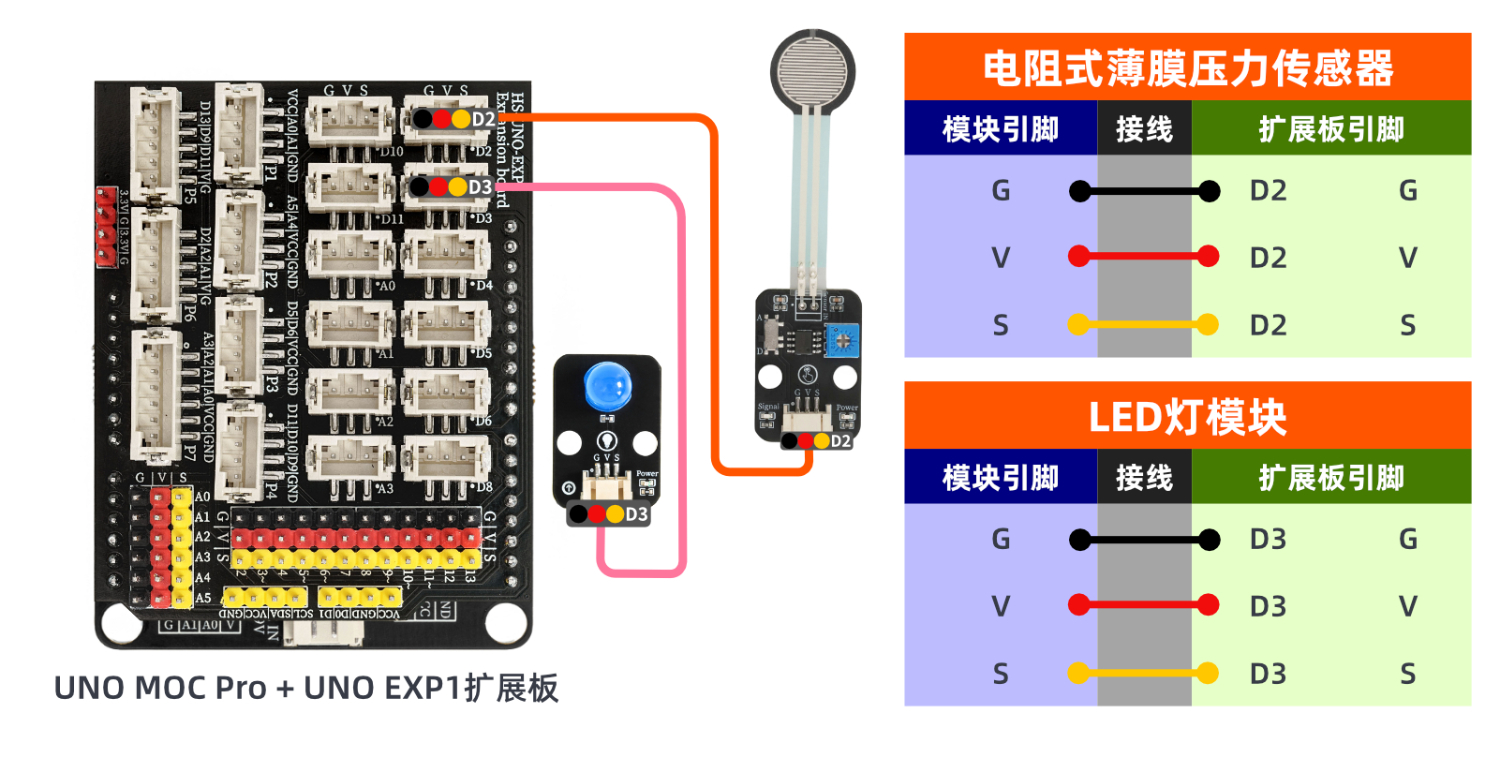

2、시뮬레이션 그래프

저항식 필름 압력 센서-HS-S71-L 원리도点击查看

3、모듈 매개변수

핀 이름	설명
G	GND(전원 입력)
V	VCC (전원 정극）
S	디지털 신호 핀

전원전압: 3.3V / 5V
연결 방식: PH2.0 3P 케이블
설치 방법:乐乐고 구축

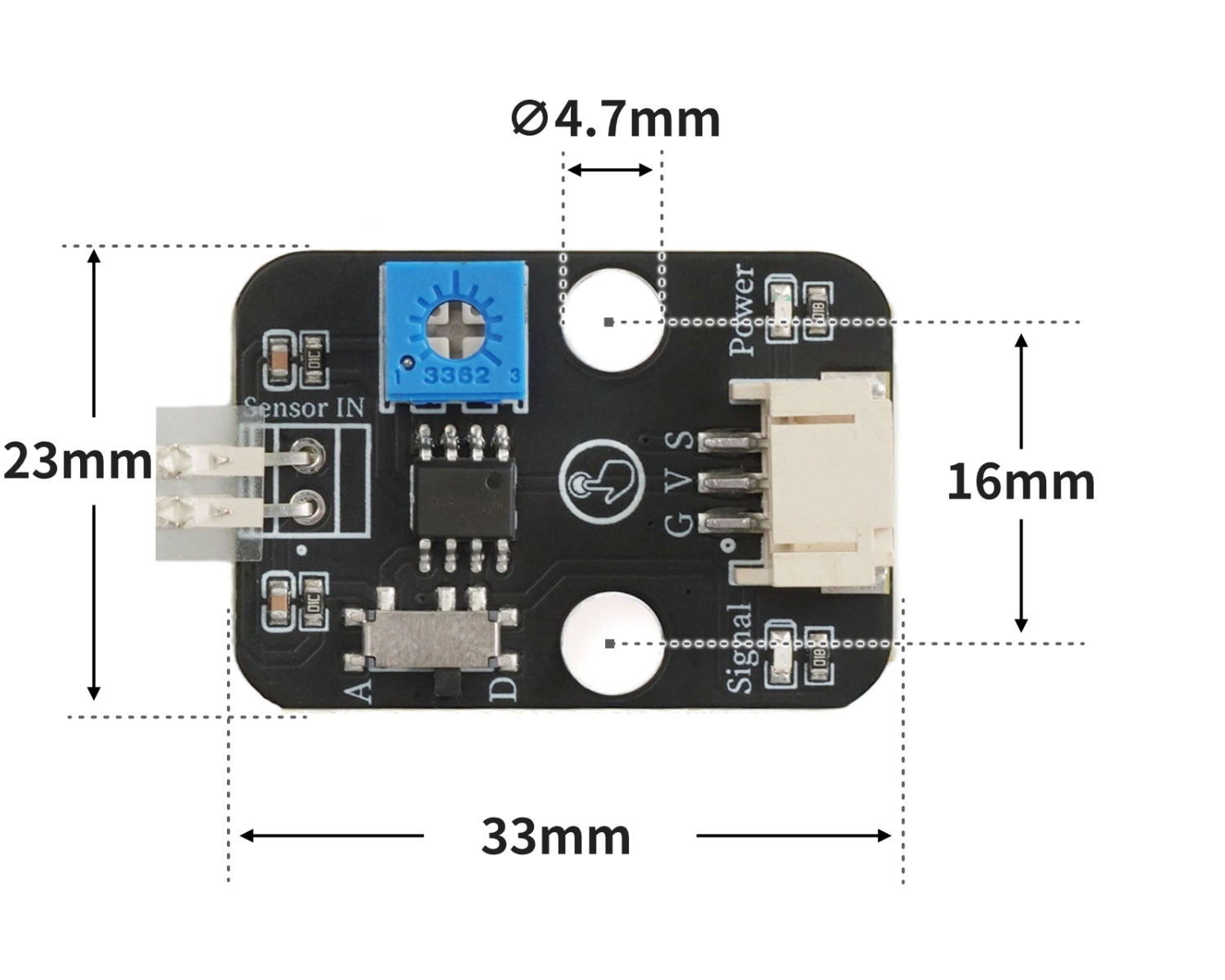

4、회로판 크기

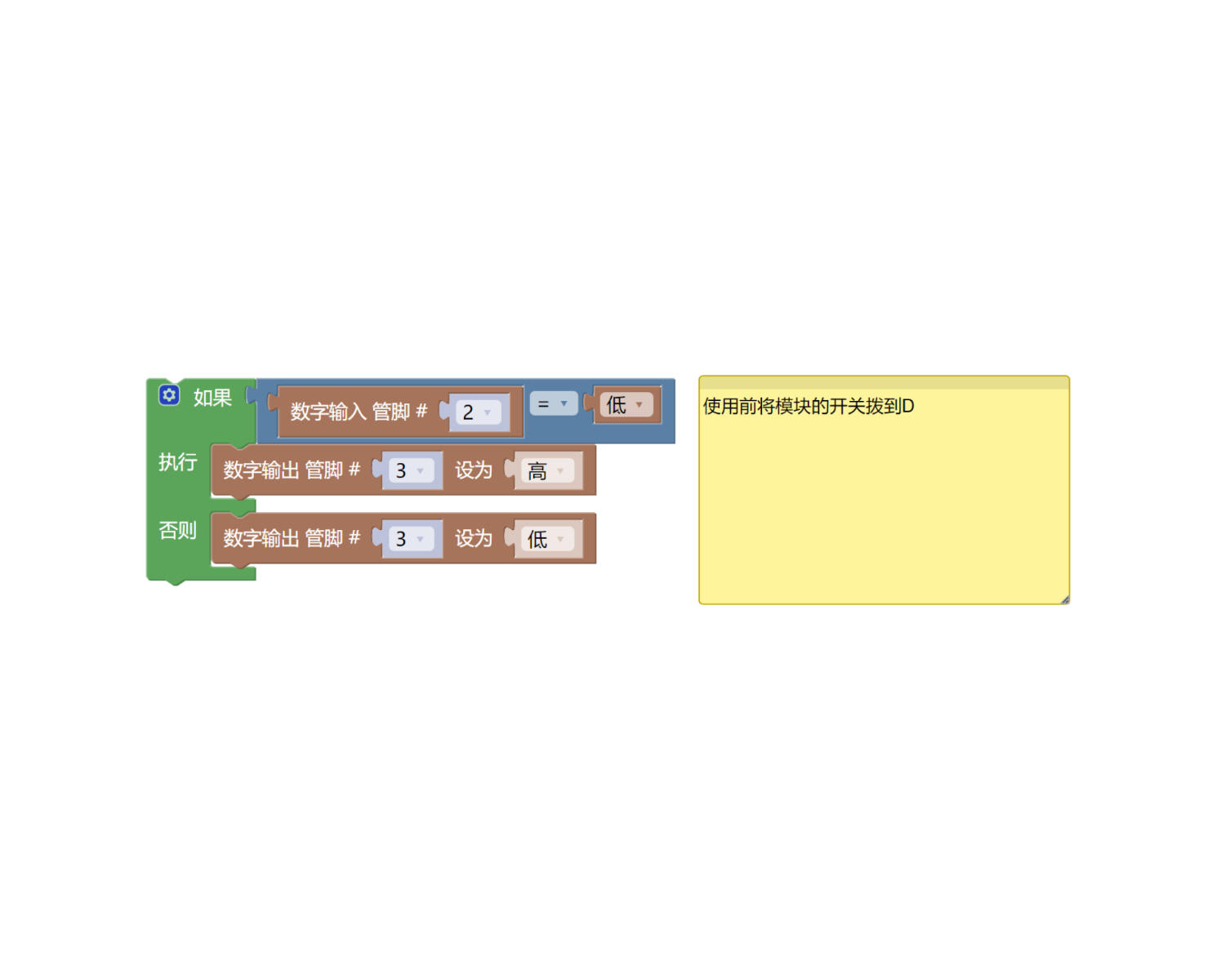

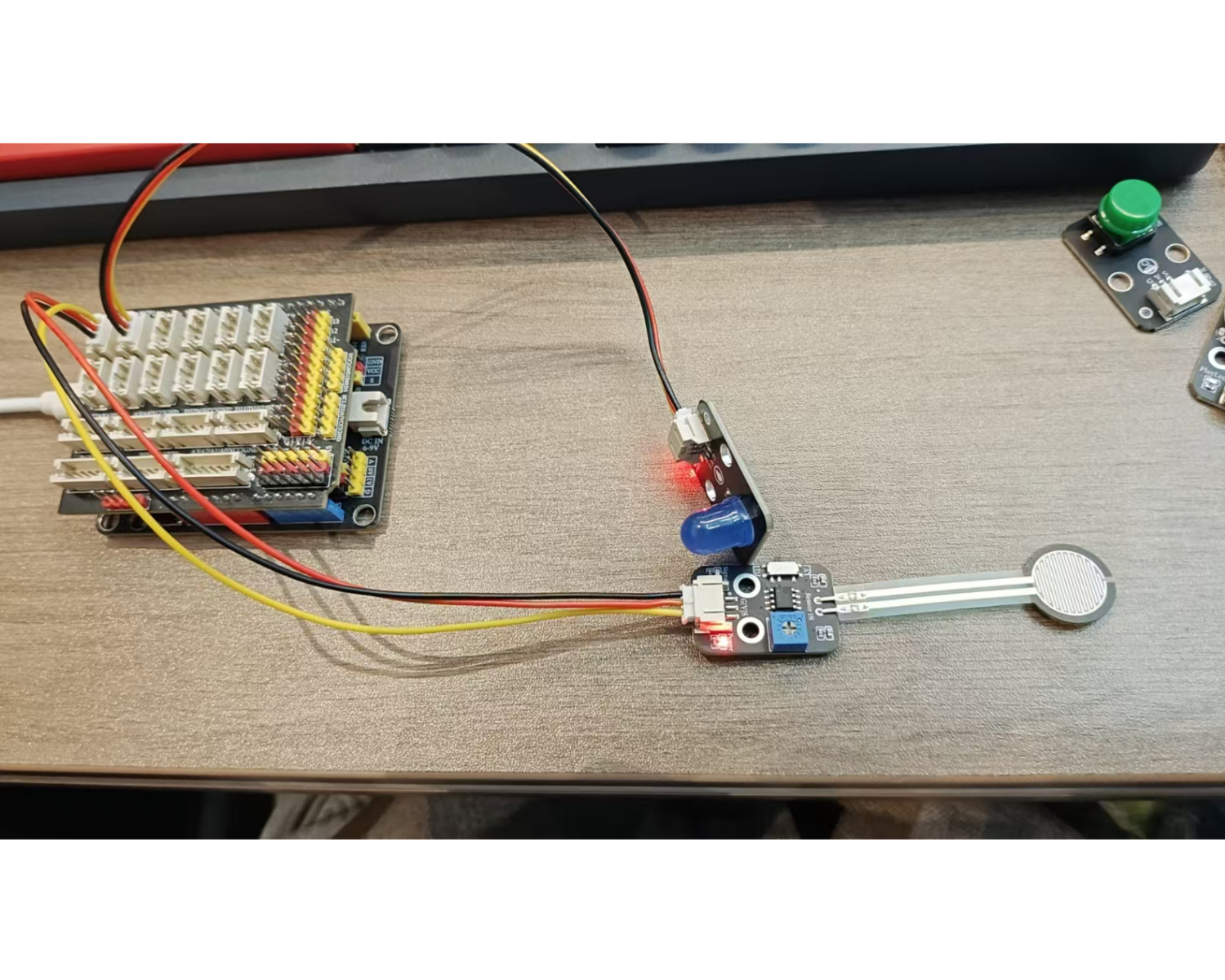

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

예제 프로그램(UNO 개발 보드):

void setup(){
  pinMode(2, INPUT);
  pinMode(3, OUTPUT);
}

void loop(){
  if (digitalRead(2) == LOW) {
    digitalWrite(3,HIGH);

  } else {
    digitalWrite(3,LOW);

  }

}

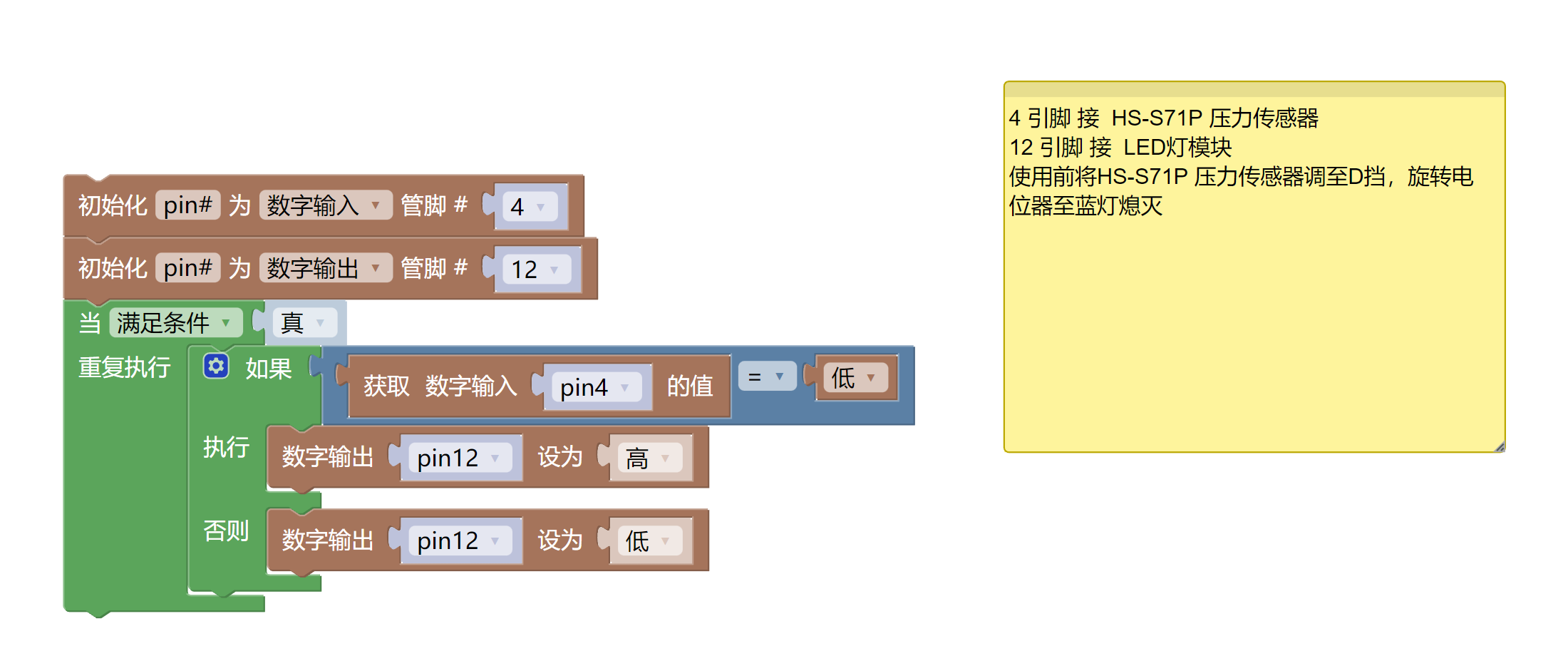

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32-Python):

import machine

pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
while True:
    if pin4.value() == 0:
        pin12.value(1)
    else:
        pin12.value(0)
