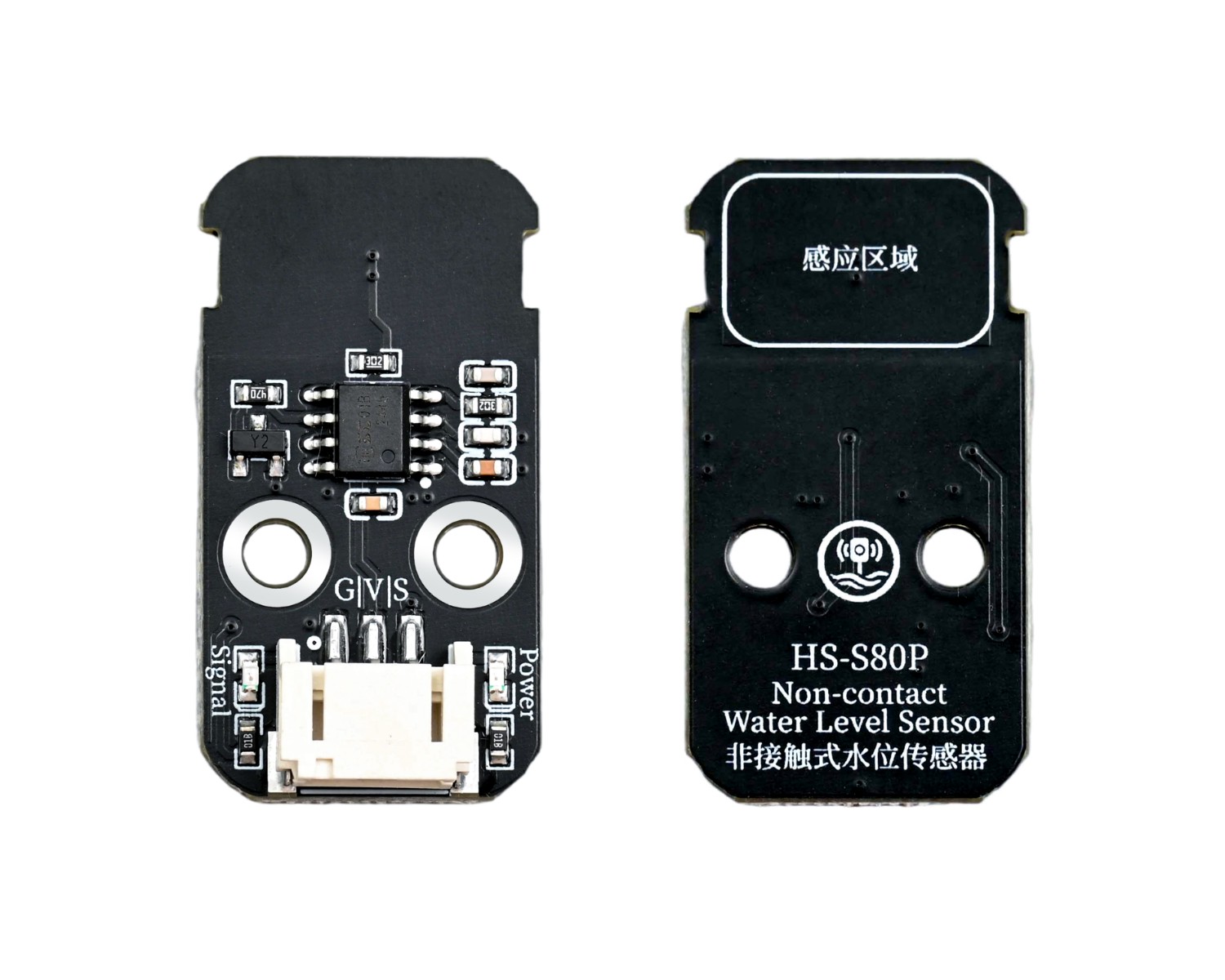

1、소개
水位센서는 깊이를 측정하기 위해 특별히 설계되었으며, 측정되는 물체와 직접 접촉하지 않아도 됩니다. 유리, 플라스틱, 청자 등 비금속 용기벽을 통해 용기 내 수위가 있는지, 수위 높이, 수위 경계 경고를 정확하게 검출할 수 있습니다. 이는 이 센서의 가장 중요한 기능으로, 접촉식 센서가 쉽게 부식되고, 침전물이 생기고, 막히는 문제를 해결합니다.물의 깊이를 알고 싶다면, 우리는 직접 센서 감지 영역을 탐지 부분 컨테이너의 외벽에 두고, 모듈이 이동하는 동안 물이 있는 위치를 감지할 때 모의 값이 0이되고, 없을 때 모의 값이 1이되도록 해서 수위를 측정합니다。
2、시뮬레이션 그래프
HS-S80-P 비접촉식 수위 센서업데이트 대기 중...
3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
G | GND(전원 입력 부정极) |
V | VCC(전원 입력 정극) |
S | 디지털 신호 핀 |
전원전압: 3.3V / 5V
연결 방식：PH2.0 콘ector 라인
설치방식: 더블스크루 고정

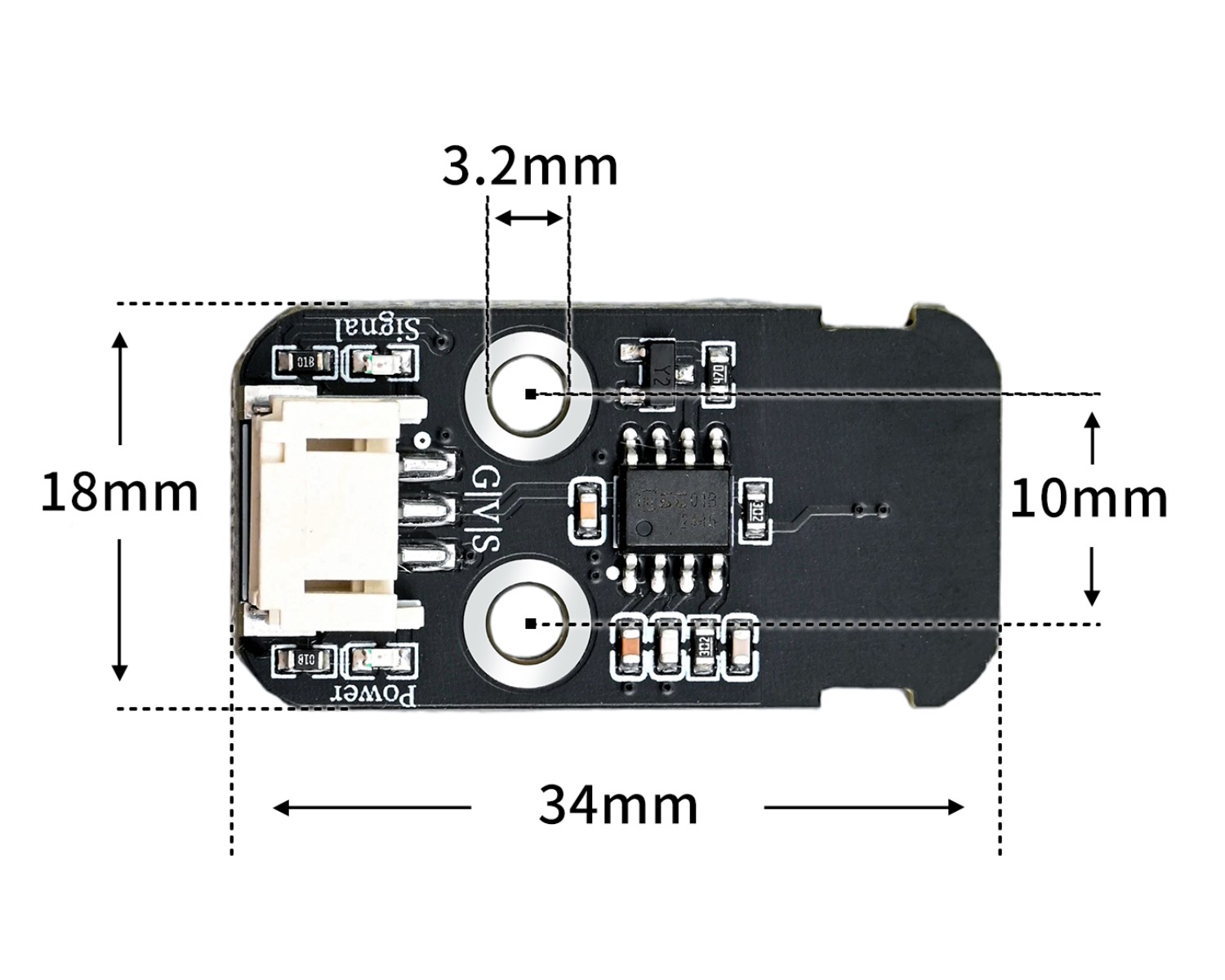

4、회로판 크기
5、아두이노 IDE 예제 프로그램
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看
예제 프로그램(UNO 개발 보드):
ivoid setup(){
pinMode(2, INPUT);
Serial.begin(9600);
}
void loop(){
Serial.println(digitalRead(2));
delay(500);
}6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）
개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32-Python):

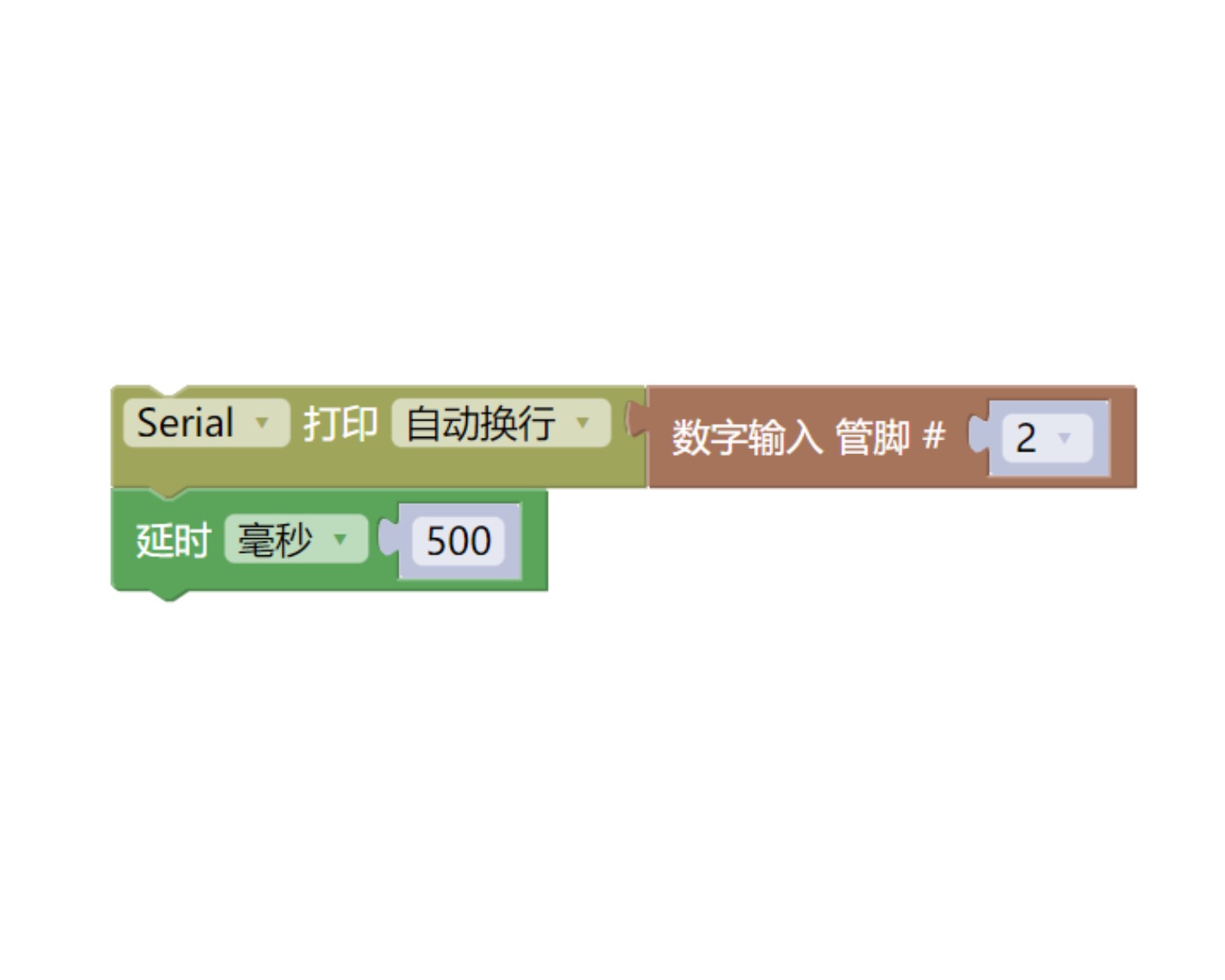

7、미스키 Mixly 예제 프로그램(그래픽 언어)
예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32 개발 보드):업데이트 대기 중...
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
8、테스트 환경 구축
Arduino UNO 테스트 환경 구축
부품 준비：“
HELLO STEM UNO R3 개발 보드 *1
HELLO STEM UNO R3 P 확장 보드 *1
USB type-c 데이터 케이블 *1
비접촉형 수위 센서（HS-S80-P）*1
PH2.0 3P 두끈 단자 라인 *1
전기 연결도):
ESP32 테스트 환경 설정
부품 준비：“업데이트 대기 중...
전기 연결도): 업데이트 대기 중...
9、비디오 강의
Arduino UNO 비디오 강의:点击查看
ESP32 Python 비디오 강의：点击查看
10、테스트 결과
Arduino UNO 테스트 결과：
부품이 라인에 연결된 후, 위의 프로그램을 UNO R3 PRO 개발 보드에 업로드한 후, 모듈이 액면에 닿을 때, 랜턴이 켜집니다。
ESP32 Python 테스트 결과:
