1、소개
이Arduino 호환 개발 보드는 공식 버전에 기반하여 2.54 간격 G|V|S 확장 패널 인터페이스, I2C 인터페이스, COM 포트 등을 추가했습니다. 이 모델은 레이저 절단 패널과 레이저 절단 없는 패널 두 가지 버전을 제공하며, 레이저 절단 없는 패널 버전은 큰 비용 혜택을 제공합니다. 레이저 절단 패널 버전은 확장 보드 사용을 피할 수 있으며, 공식 보드와 동일한 안정성과 품질을 제공합니다.공식 버전의 Arduino UNO에 비해, 그는 전원 공급 능력을 크게 향상시켰습니다. G|V는 최대 5V2A/3.3V1A의 출력 능력을 제공할 수 있으며, 복잡한 프로젝트에서의 작업 안정성을 보장합니다. 6-12VDC 입력을 허용하고, DC5525 입력 인터페이스를 지원하여 다양한 이동 프로젝트에서 쉽게 사용할 수 있습니다。
2、기술 스펙ifik에션
マイ크로컨트롤러 | ATmega328P-PU |
|---|---|
작업전압 | 5V |
추천 입력 전압 | 6-9V(DC 직류전압) |
디지털 핀 | 14 개(중에서 6개가 PWM 출력을 제공합니다) |
PWM 디지털 I/O 핀 | 6 （D3， D5， D6， D9， D10， D11） |
모의 입력 핀 | 6 （A0-A5） |
각 I/O 핀의 직류전류（S） | 20마이크로아너(mA) |
5V 전류 공급(G|V) | 2000마이크로아너(mA) |
플래시 메모리 | 32 KB （ATmega328），한국어로는 0.5 KB가 프로그램 라이브러리로 사용됩니다. |
SRAM | 2 KB （ATmega328P-PU） |
EEPROM | 1 KB （ATmega328P-PU） |
시계 주파수 | 16 MHz |
보드 LED | D13 |
3、특징

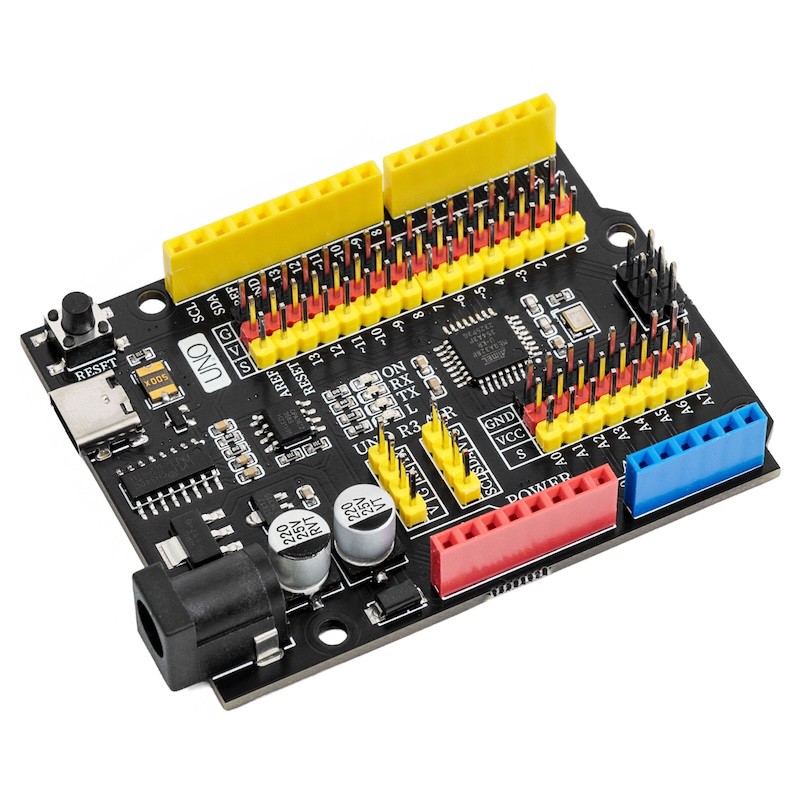

이것은 공식 보드에 강력한 업그레이드를 한 아두이노 UNO 호환 개발 보드입니다.
1、강화된 공급, G|V는 최대 5V2A/3.3V1A의 출력 능력을 제공할 수 있습니다
2、보드에装的 전원 보호와 전원 선택 회로
3、보드에装的 2.54 간격 G|V|S 확장 래지 컨넥터, 확장 보드 사용 없이 사용 가능
4、Type-C 통신 인터페이스, 정반을 구분하지 않아 사용이 더 편리합니다
5、A6, A7 아날로그 인터페이스를 제공, 더 많은 기능을 확장할 수 있습니다
6、DC5525 입력 인터페이스를 지원, 6-12VDC 입력을 허용

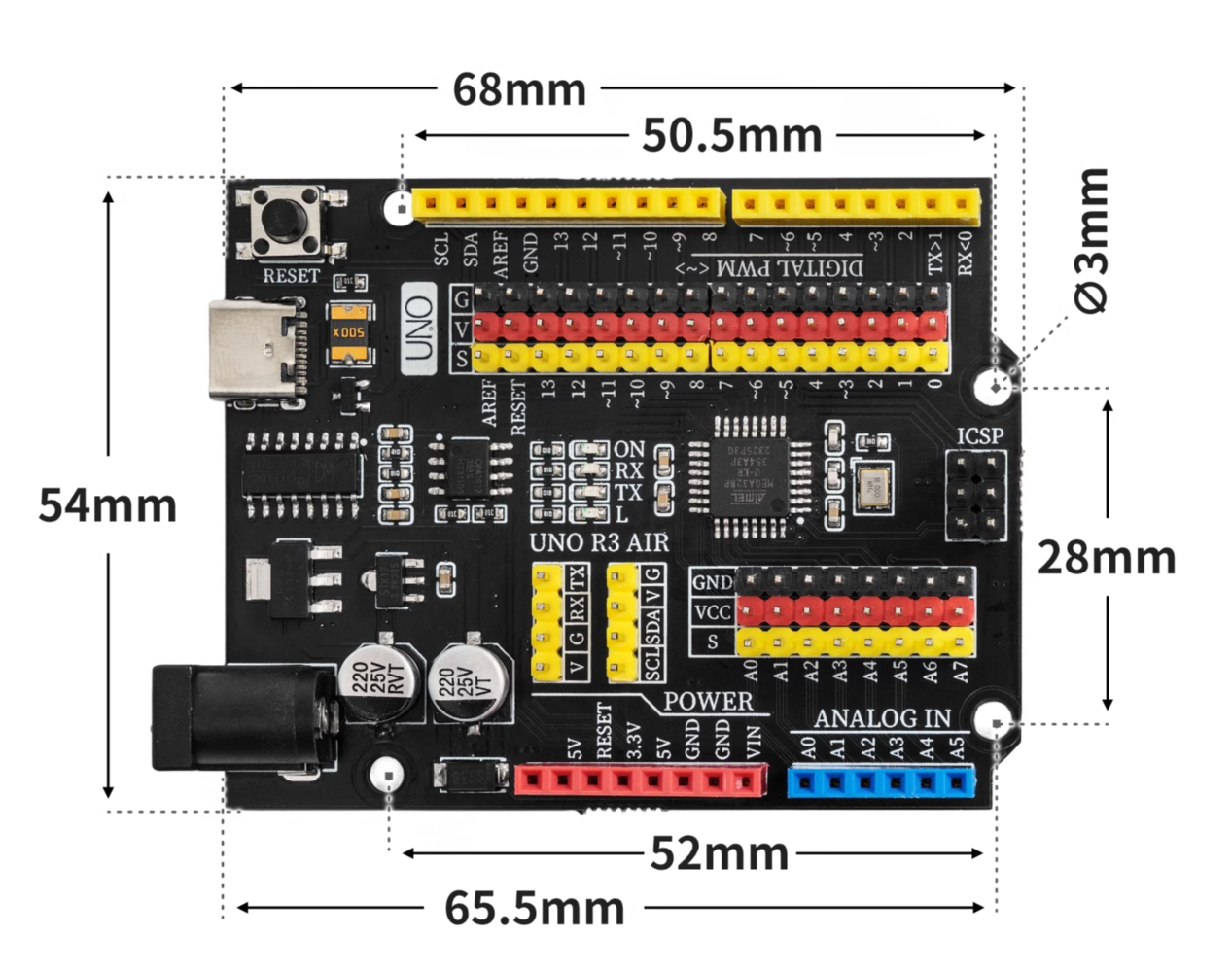

4、회로판 크기
5、개발 보드 해석

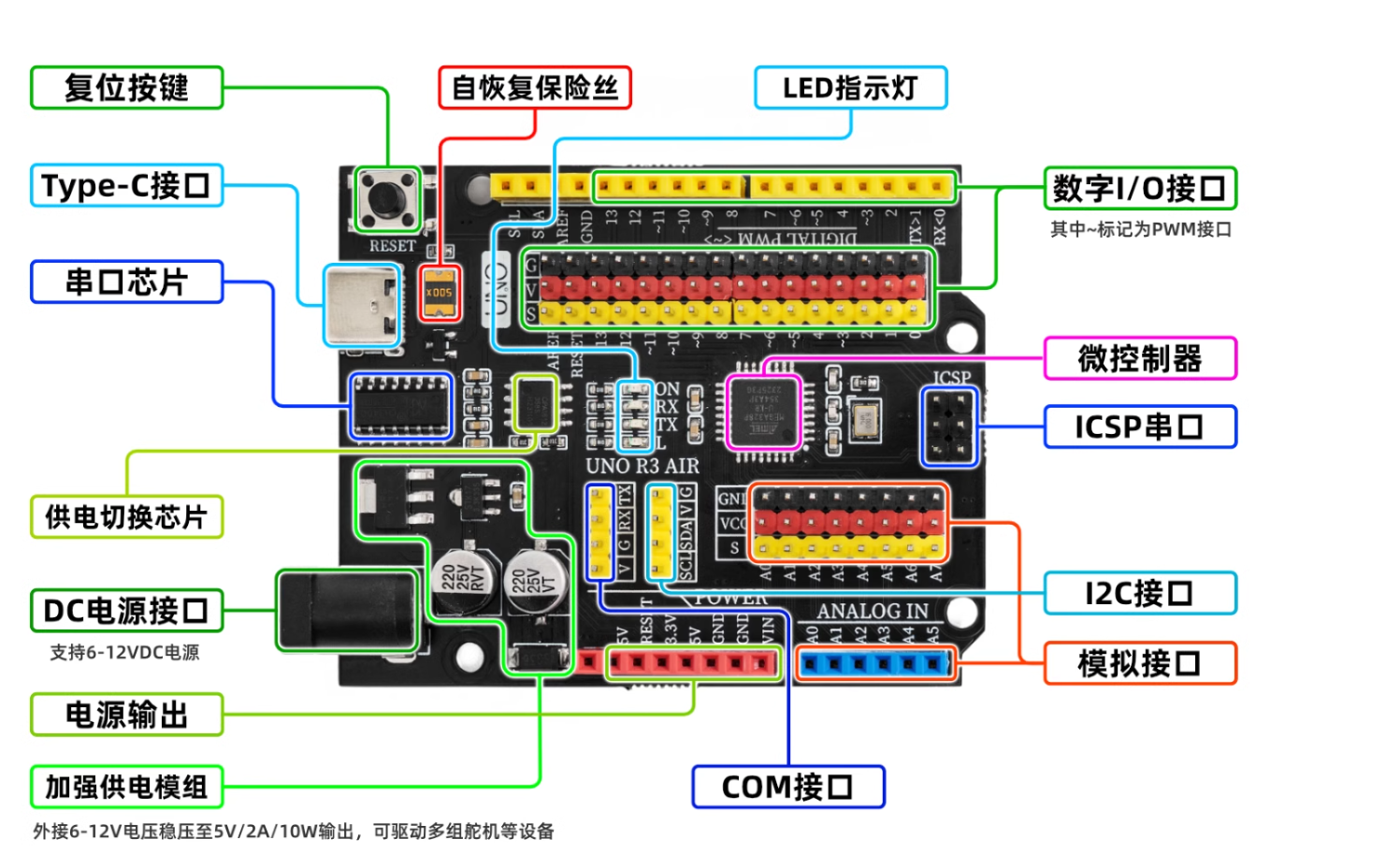

① 리셋 키
复位 버튼을 누르고 프로그램을 다시 실행하세요。②USB串口칩
이 칩은 USB에서 수신된 데이터를 시리얼 데이터로 변환하여 메인 칩에 제공하는 역할을 합니다。③DC 전원 인터페이스 및 강화 전원 모듈
전원 모듈은 메인보드의 전원 공급을 책임지며, 외부에서 접속된 6-12V 전원을 5V/2A/10W 출력으로 안정화하여 여러 그룹의 서보 모터, 장난감 모터, 미니 슬라이드 등의 장치를 운전할 수 있습니다。④자복구 보호 기어
개발판이 오류 연결로 인해 단썩이 발생할 때, 보이스터는 자동으로 개발판과 컴퓨터 간의 전기 연결을 끊어 컴퓨터 USB 인터페이스가 불타거나 컴퓨터가 마비되지 않도록 보호합니다。⑤Type-C 인터페이스
데이터 다운로드 및 USB 전원 공급을 책임지습니다。⑥전원 전환 칩
FDN340P 场效應管+LMV358IDGKR 放大器로 구성된 외부 공급 및 USB 공급 자동 전환 제어 시스템.개발보드는 기본적으로 USB 인터페이스로 전원 공급되며, 외부 전원이 연결되면 컨트롤러가 자동으로 USB 전원을 끊고 외부 전원으로 전환됩니다. 외부 전원이 끊어지면 다시 USB 전원으로 전환되며, 이 기능은 컴퓨터가 개발보드 외부 전원의 전원 방해로부터 보호되도록 합니다.⑦マイ크로컨트롤러
ATMEGA328P 주컴 칩은 개발 보드의 뇌자라고, 프로그램 저장, 실행, 계산 처리, 신호 입력 출력 기능 등을 담당합니다.⑧시리얼 칩
개발 보드에 초기화 프로그램을 쓰거나 컴파일러를 사용하여 프로그램을 다운로드할 때 이 칩이 작동합니다。⑨LED 가이드 램프
보드에 4개의 LED 신호등이 장착되어 있으며, (ON)은 전원 신호등이며, 전원을 공급하면 바로 밝아집니다. (RX)(TX)는 시리얼 신호 신호등으로, 시리얼 신호가 통신할 때 LED 불이 반짝입니다. (L)는 D13핀 불로, D13 신호가 High일 때, 이 불이 켜집니다.⑩ICSP 시리얼 데이터 인터페이스
개발 보드에 초기화 프로그램을 쓰거나 컴파일러를 사용하여 프로그램을 다운로드할 때 이 인터페이스를 연결하세요。
주의사항
헬로 STEM UNO R3 프로는 복원 가능한 다중 연속 보호기로, 컴퓨터의 USB 포트를 단락 및 과부하로부터 보호할 수 있습니다.USB 포트에 500 mA를 초과하는 전류를 가하면, 자동으로 보호기가 연결을 끊고, 단쇄나 과부하가 제거될 때까지 대기합니다.

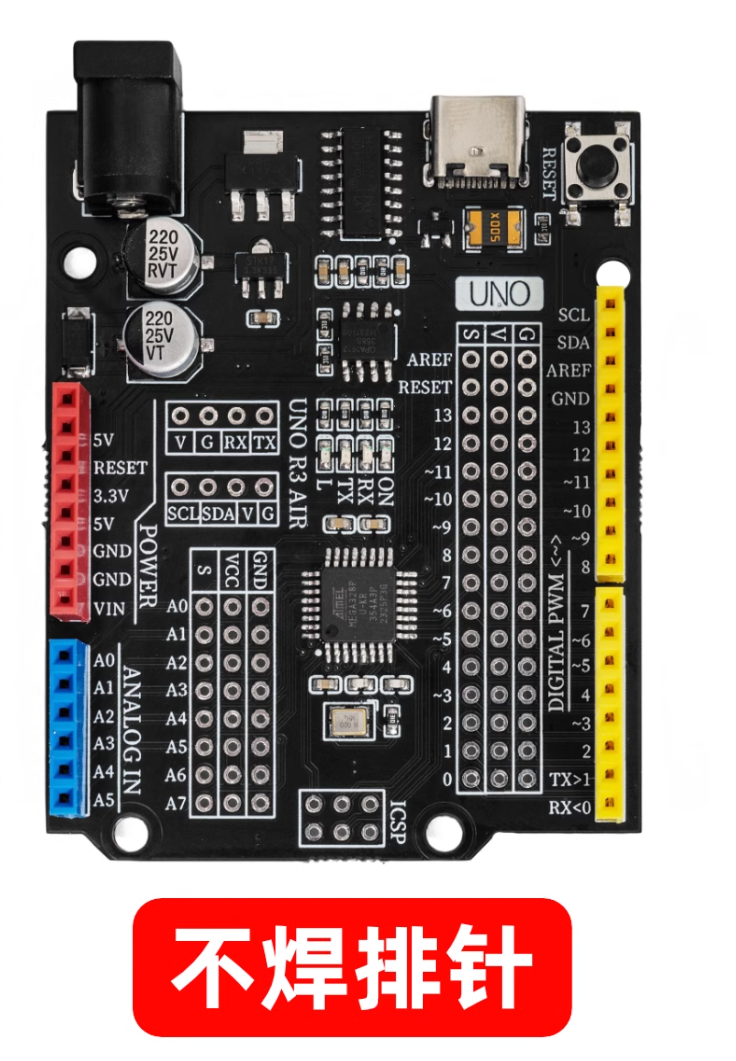

한 가지 다른 개발 보드는 배선을 고정하지 않은 성능이 완전히 같지만, 확장 보드와 함께 사용하는 것이 좋습니다!!!
