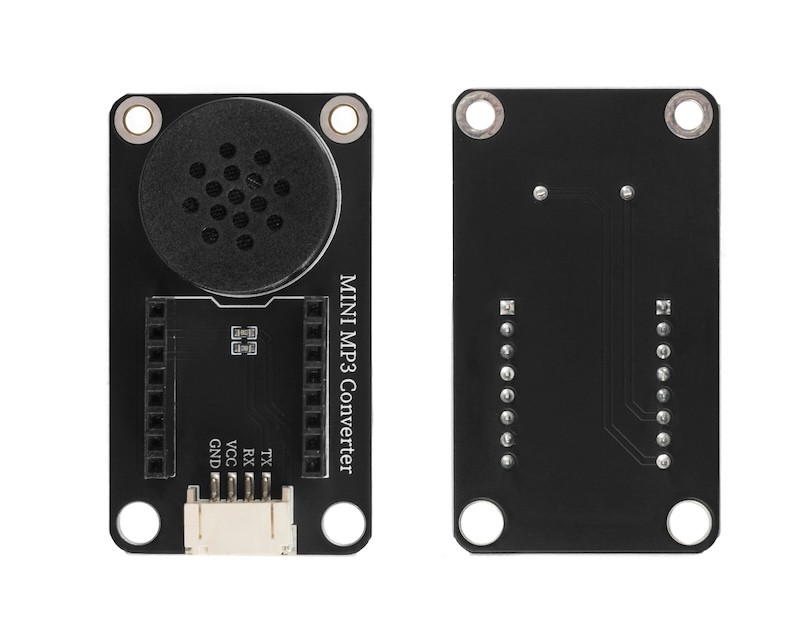

1、소개
Mini MP3 모듈을 사용하여 스토리지 카드에 저장된 MP3 노래를 재생하려면, 스피커와 Mini MP3 모듈을 연결하고, 그런 다음 Arduino 등의 메인 보드와 브라운슨선을 통해 연결하여 MP3 재생 기능을 구현할 수 있습니다.而我们这款产品已集成了喇叭，并且配有两排8P单排母座，可直接将Mini MP3模块插入（存储卡槽口方向和4P端子口方向一致，），并兼容乐高积木，通过4P端子转杜邦线和Arduino等主控板连接，进行程序设计，即可实现简单的MP3播放功能。
2、시뮬레이션 그래프
MINI-MP3-Converter-HS-S51-PL 설계도点击查看
3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
GND | GND(전원 입력 부정极) |
VCC | VCC(전원 입력 정극) |
RX | 신호 수신 인터페이스 |
TX | 신호 전송 인터페이스 |
전원전압: 3.3V / 5V
연결 방식: PH2.0 4P 케이블
설치방식: 더블스크루 고정

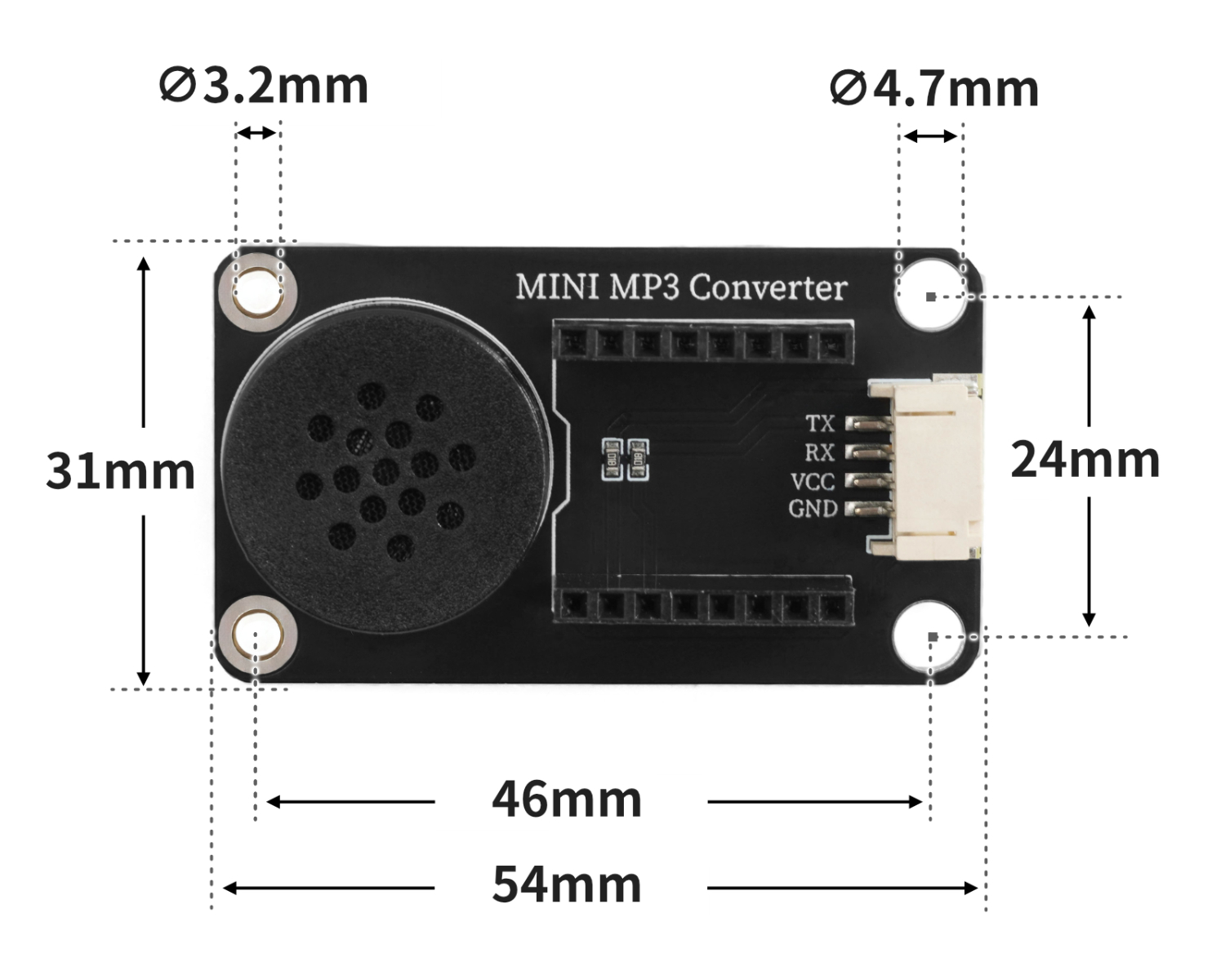

4、회로판 크기
5、아두이노 IDE 예제 프로그램
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看
예제 프로그램(UNO 개발 보드):
#include <SoftwareSerial.h>
#include "Arduino.h"
#include "DFRobotDFPlayerMini.h"
SoftwareSerial mySerial(5,6);
DFRobotDFPlayerMini myPlayer;
void setup(){
mySerial.begin(9600);
myPlayer.begin(mySerial);
myPlayer.setTimeOut(500);
myPlayer.outputDevice(DFPLAYER_DEVICE_SD);
myPlayer.EQ(DFPLAYER_EQ_NORMAL);
myPlayer.volume(50);
}
void loop(){
myPlayer.play(1);
delay(1000);
myPlayer.play(2);
delay(1000);
myPlayer.play(3);
delay(1000);
}6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）
개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32-Python):

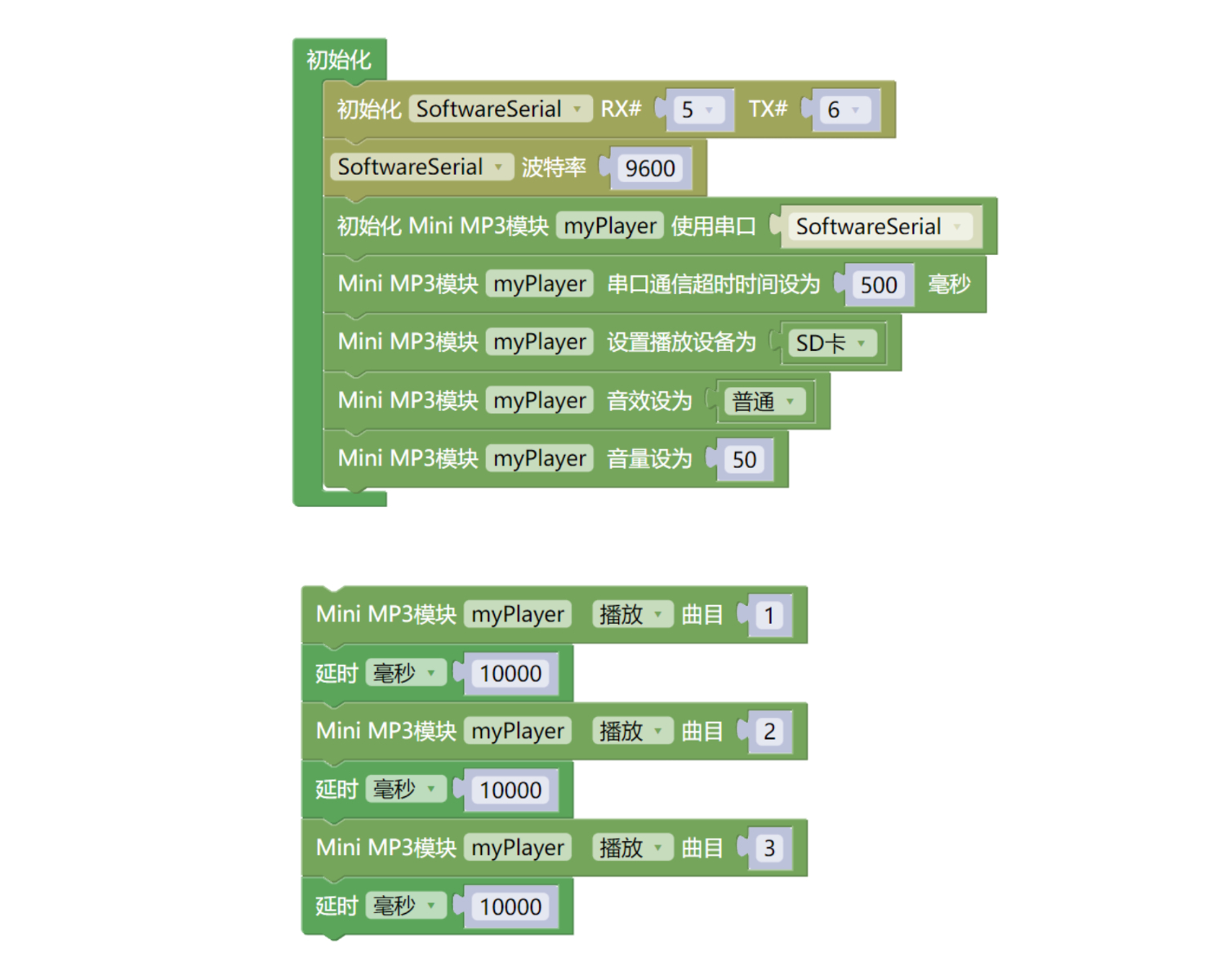

待更新...7、미스키 Mixly 예제 프로그램(그래픽 언어)
예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
이미지 업데이트 예정...
8、테스트 환경 구축
Arduino UNO 테스트 환경 구축
부품 준비：“
HELLO STEM UNO R3 PRO 개발보드 *1
UNO R3P 확장판*1
USB type-c 데이터 케이블 *1
미니 MP3 변조판（HS-F51-L）*1
PH2.0 4P 전선 1개

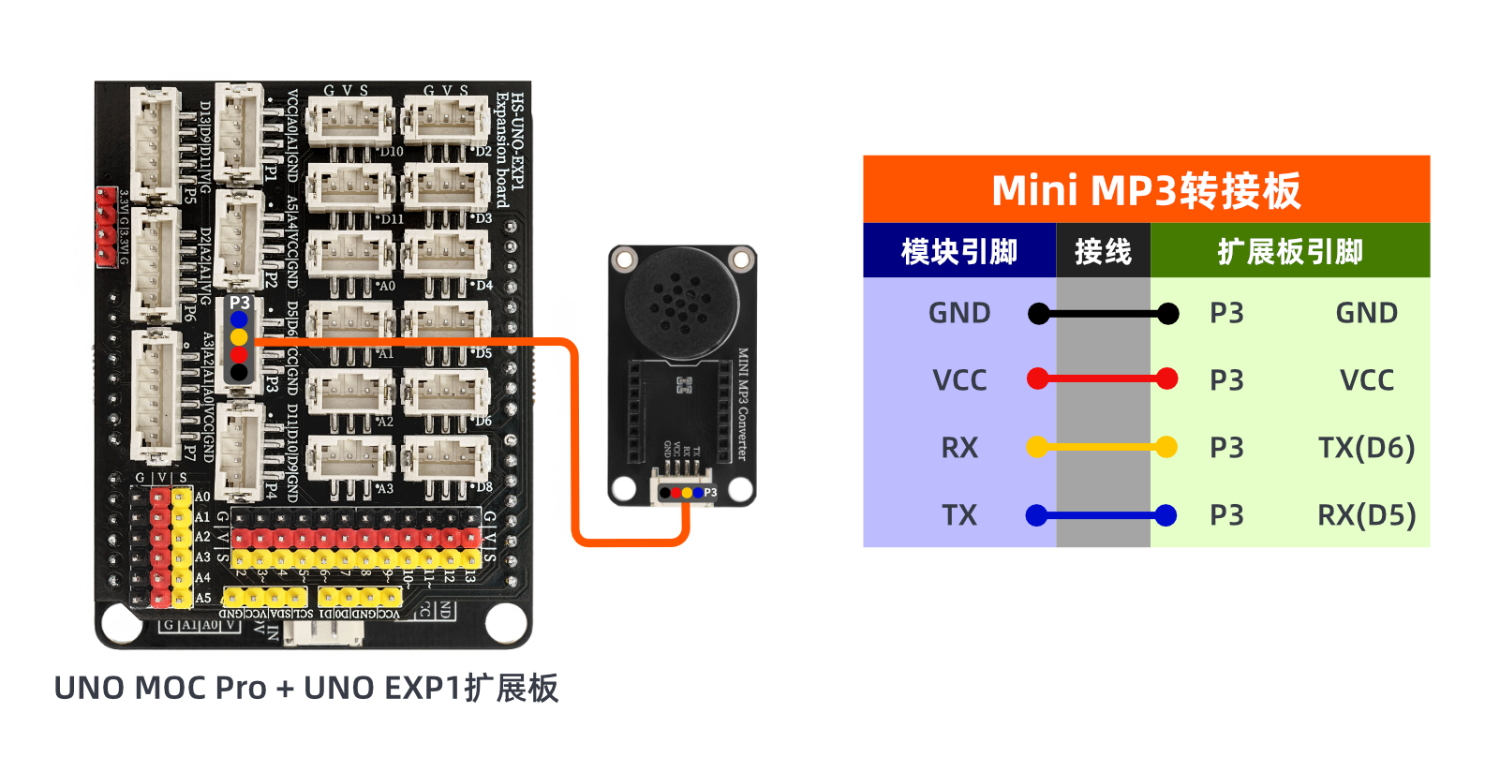

전기 연결도):
9、비디오 강의
비디오 강의:点击查看

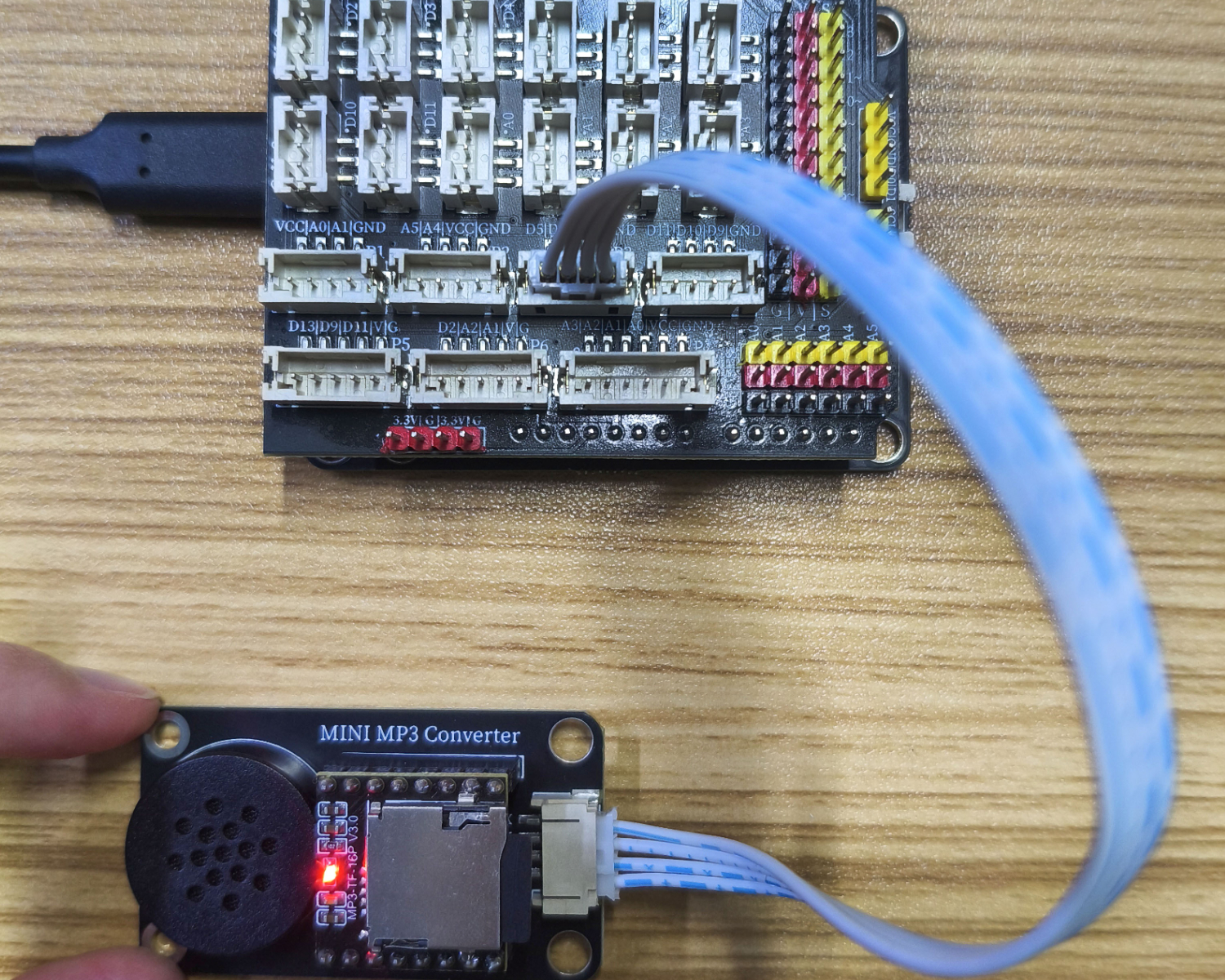

10、테스트 결과
Arduino UNO 테스트 결과：
선을 연결한 장치에 대해, 위의 프로그램을 Arduino UNO 개발 보드에 기록한 후, 순서대로 3개의 음악을 재생합니다。
