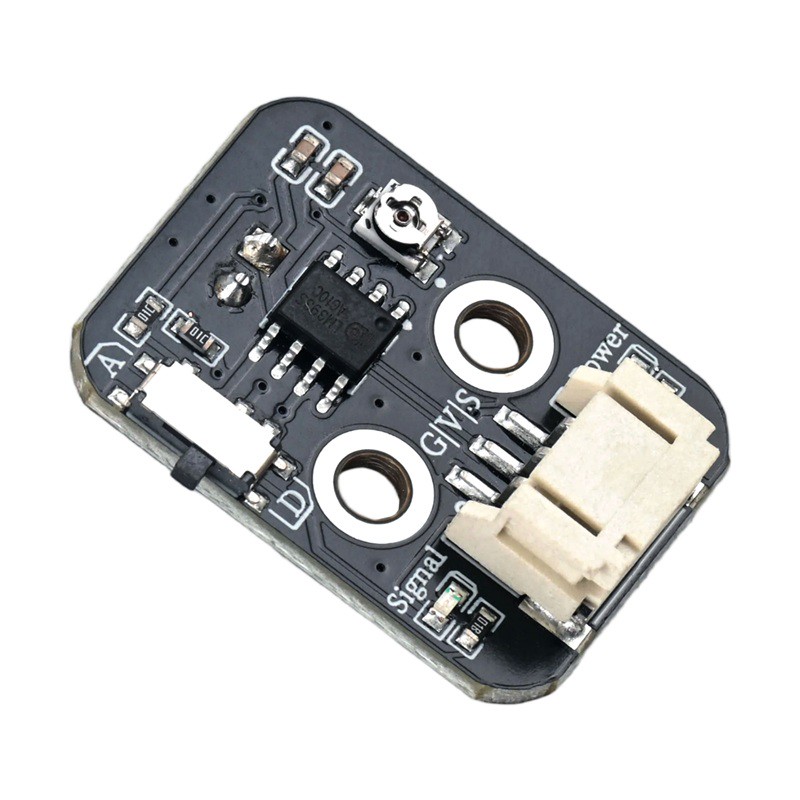

HS-S08AP 이산적 신호 수신 모듈(화재 센서)

1、소개

2、시뮬레이션 그래프

인프라레드 신호 수신 모듈-HS-S08-L 설계도点击查看

3、모듈 매개변수

• 전원전압: 3.3V / 5V

• 연결 방식: PH2.0 3P 표시선

• 설치방식: 더블스크루 고정

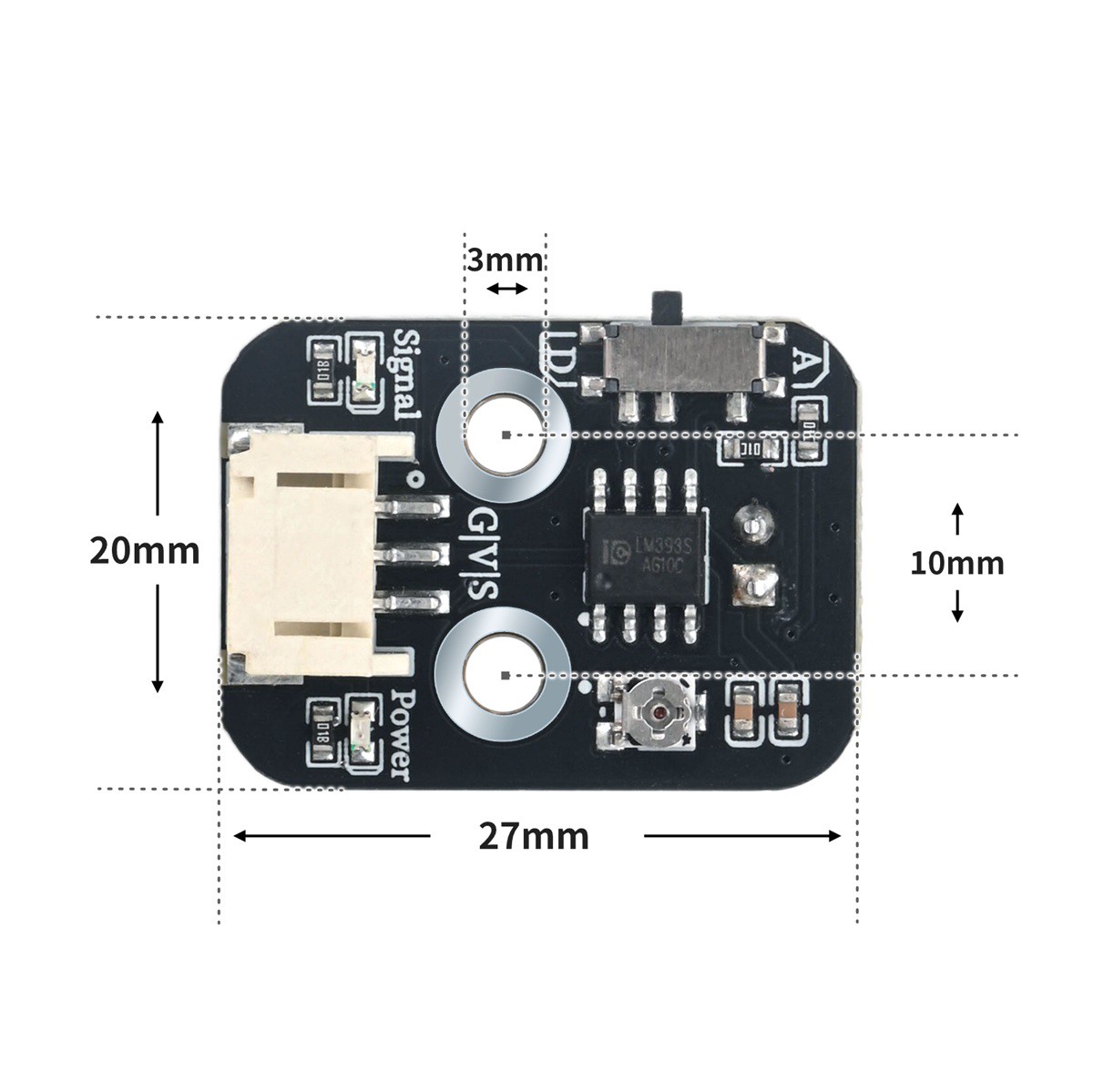

4、회로판 크기

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

예제 프로그램(UNO 개발 보드):

//传感器s引脚接D4，传感器A接A0（如需要检测火焰传感器模拟值）；无源蜂鸣器接D8口；
 int FlamelDigitalValue;//定义数字变量,读取火焰数字值
 int FlamelAnalogValue;//定义数字变量,读取火焰模拟值
 int BuzzerPin=8;//定义数字常量，无源蜂鸣器接数字6口

void setup(){
  Serial.begin(9600);//设置串口波特率
  pinMode(4, INPUT);//设置火焰传感器数字引脚为输入
}

void loop(){


  FlamelAnalogValue = analogRead(A0);//读取火焰传感器模拟值
  FlamelDigitalValue = digitalRead(4);//读取火焰传感器数字值
  Serial.print("FlamelAnalogValue：");
  Serial.print(FlamelAnalogValue);//打印火焰传感器模拟值
  Serial.print("      FlamelDigital Data:");
  Serial.println(FlamelDigitalValue);//打印火焰传感器数字值
  if (FlamelDigitalValue == 0) {//判断火焰传感器是否检测到火焰  检测到火焰  蜂鸣器报警
    pinMode(BuzzerPin, OUTPUT);//设置无源蜂鸣器模块引脚为输出
    tone(BuzzerPin,196);//蜂鸣器响起
    delay(100);//延时0.1s

  } else {
    pinMode(BuzzerPin, OUTPUT);
    noTone(BuzzerPin);//蜂鸣器停止

  }

}

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32-Python):

import machine
import music


pin2 = machine.Pin(2, machine.Pin.IN)
midi = music.MIDI(8)
while True:
if pin2.value() == 0:
midi.pitch_time(440, 2000)

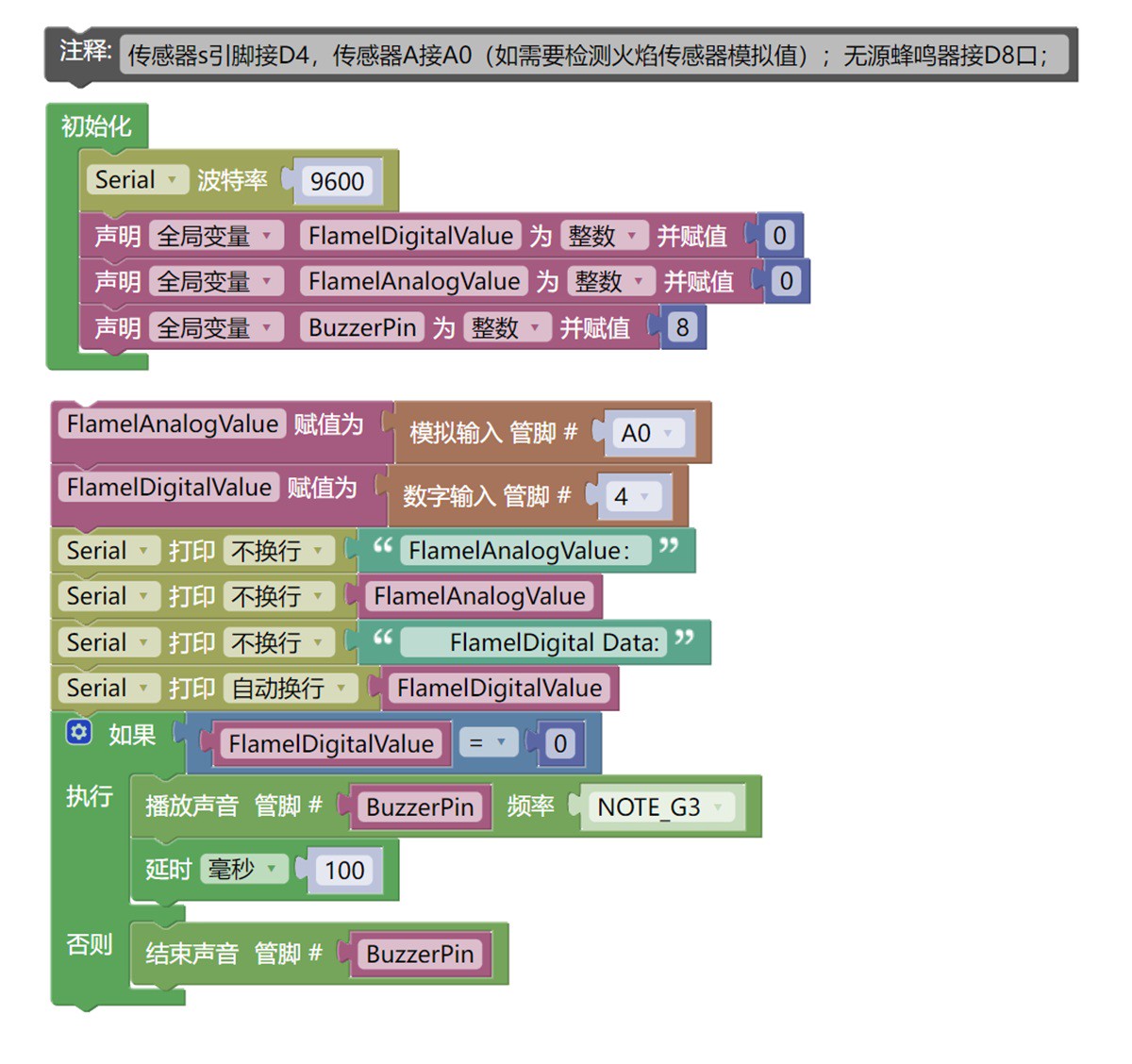

7、미스키 Mixly 예제 프로그램(그래픽 언어)

예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

8、테스트 환경 구축

Arduino UNO 테스트 환경 구축

부품 준비：“

• HELLO STEM UNO R3 PRO 개발보드 *1

• HELLO STEM UNO EXP1 확장보드 *1

• USB type-c 데이터 케이블 *1

• 부정 전파 벨 모듈(HS-F02A)*1

• 센서 모듈（HS-S08AP）*1

• PH2.0 3P 도邦 라인 *1

• 1P 모터 모터 드뷰론 라인 *3개 또는 3P 모터 모터 드뷰론 라인 *1개

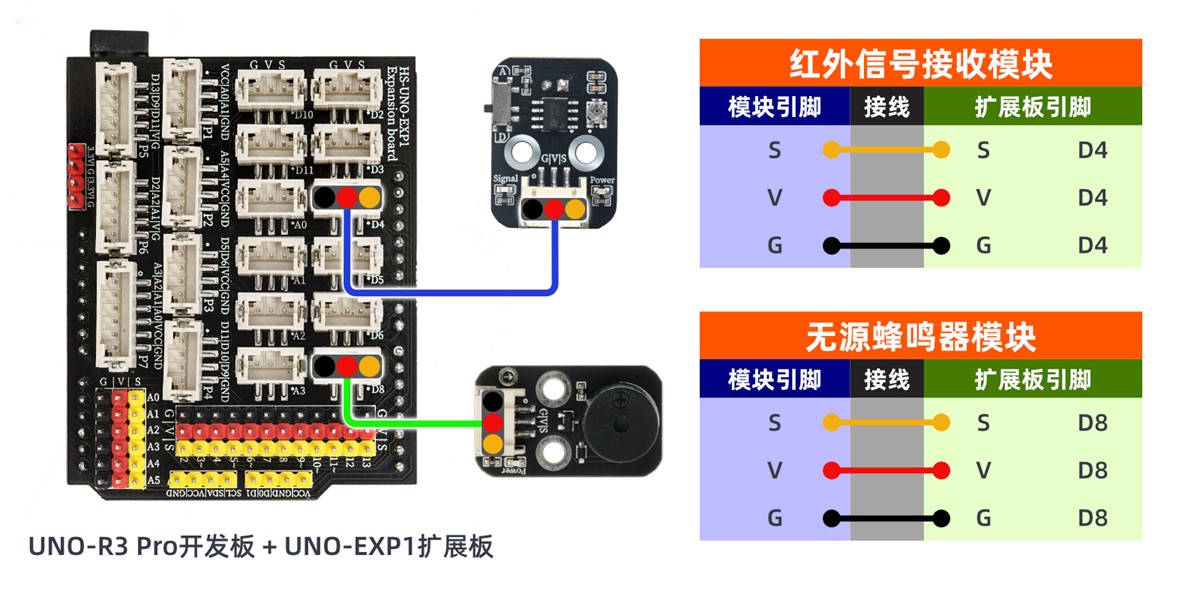

전기 연결도):

ESP32 테스트 환경 설정

부품 준비：“업데이트 대기 중...

전기 연결도): 업데이트 대기 중...

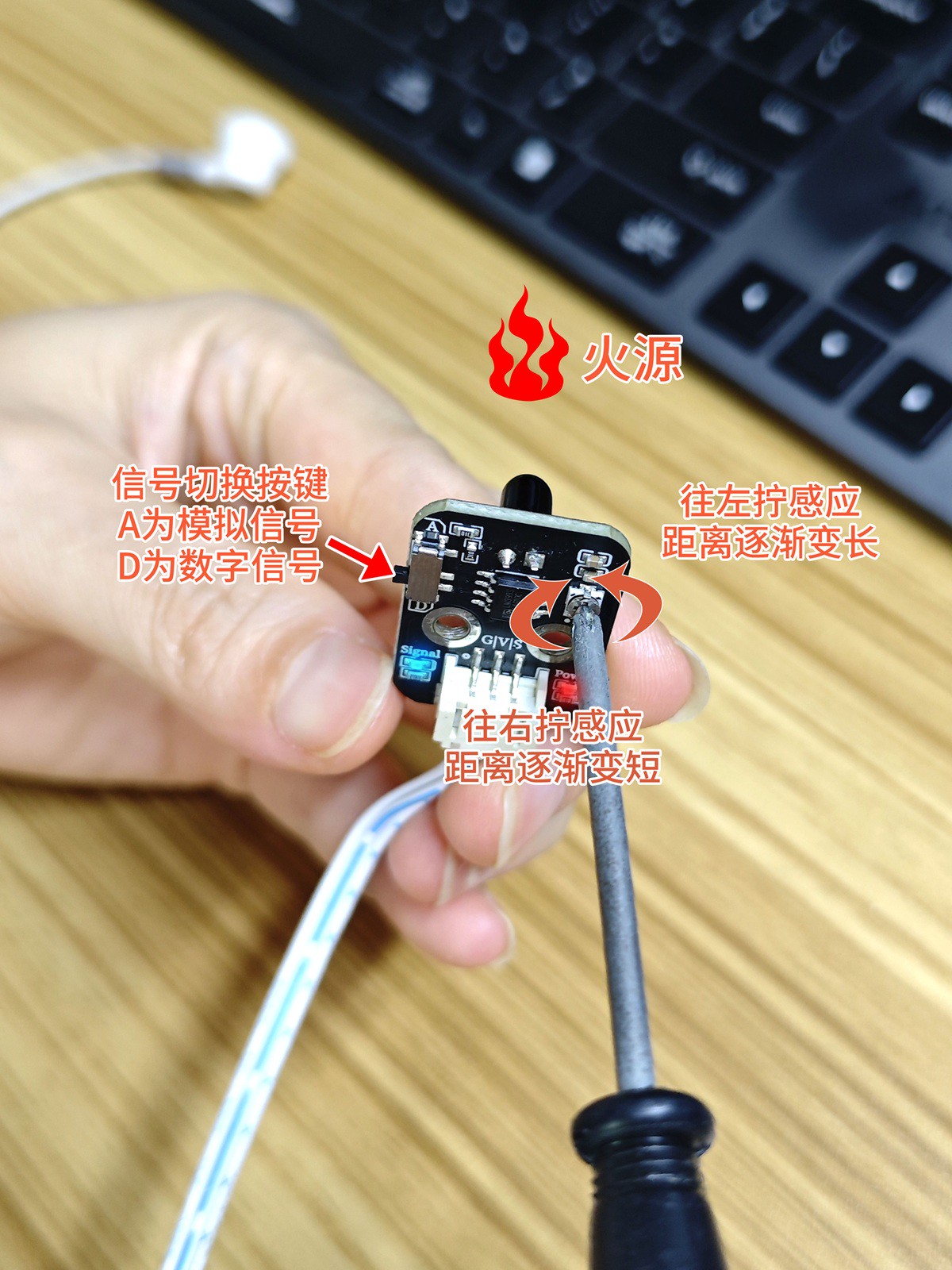

10、테스트 결과

Arduino UNO 테스트 결과：
