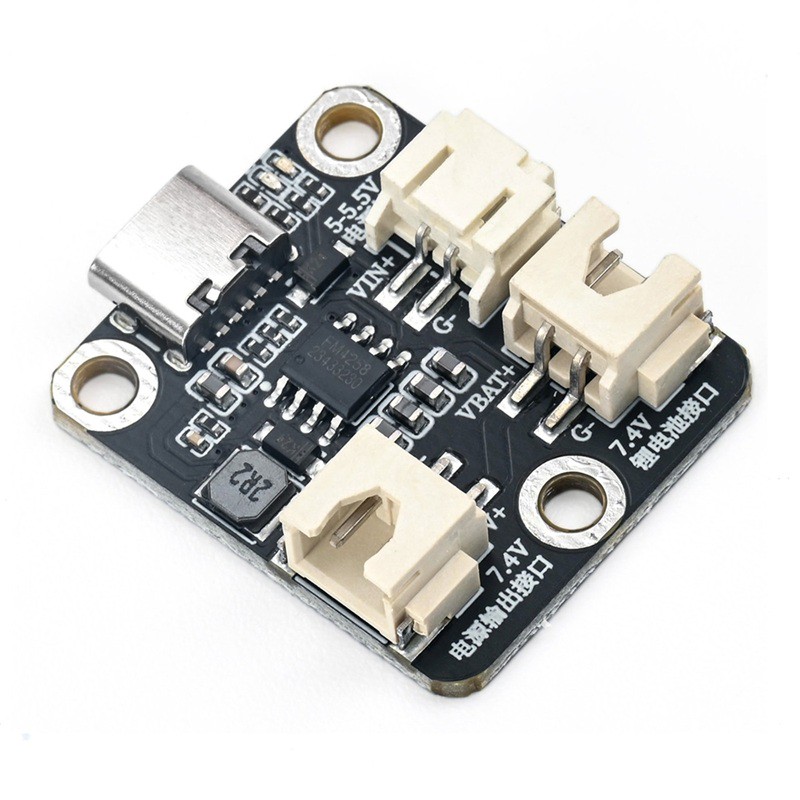

1、소개
HS-P08은 FM4258 전압 증폭 충전 관리 칩을 기반으로 설계된 양串 7.4V 리튬이온 배터리 충전 모듈이며, Type-C 인터페이스를 통해 5V 입력을 사용하여 2串 18650 리튬이온 배터리 패키지에 특화된 충전을 위해 사용됩니다。이 모듈은 태양광 패널이나 데이터 라인을 통해 리튬이온 배터리를 충전할 수 있으며, 충전 중에는 충전 인디케이터 그린 램프가 켜지고 충전 상태를 직관적으로 표시합니다. 배터리가 충전될 때, 충전 완료된 green 인디케이터 램프가 꺼지고 충전이 완료되었습니다.을 알려줍니다。다양한 충전 입력 방식을 지원하고, 직류 5-5.5V 입력을 받을 수 있습니다. Type-C 5V 충전 포트를 장착했으며, USB 충전 5V 인터페이스도 있습니다.다양한 전압을 제공하고, 7.4V 출력 인터페이스를 갖추어 다양한 전력 소비 장치의 요구를 충족할 수 있습니다。

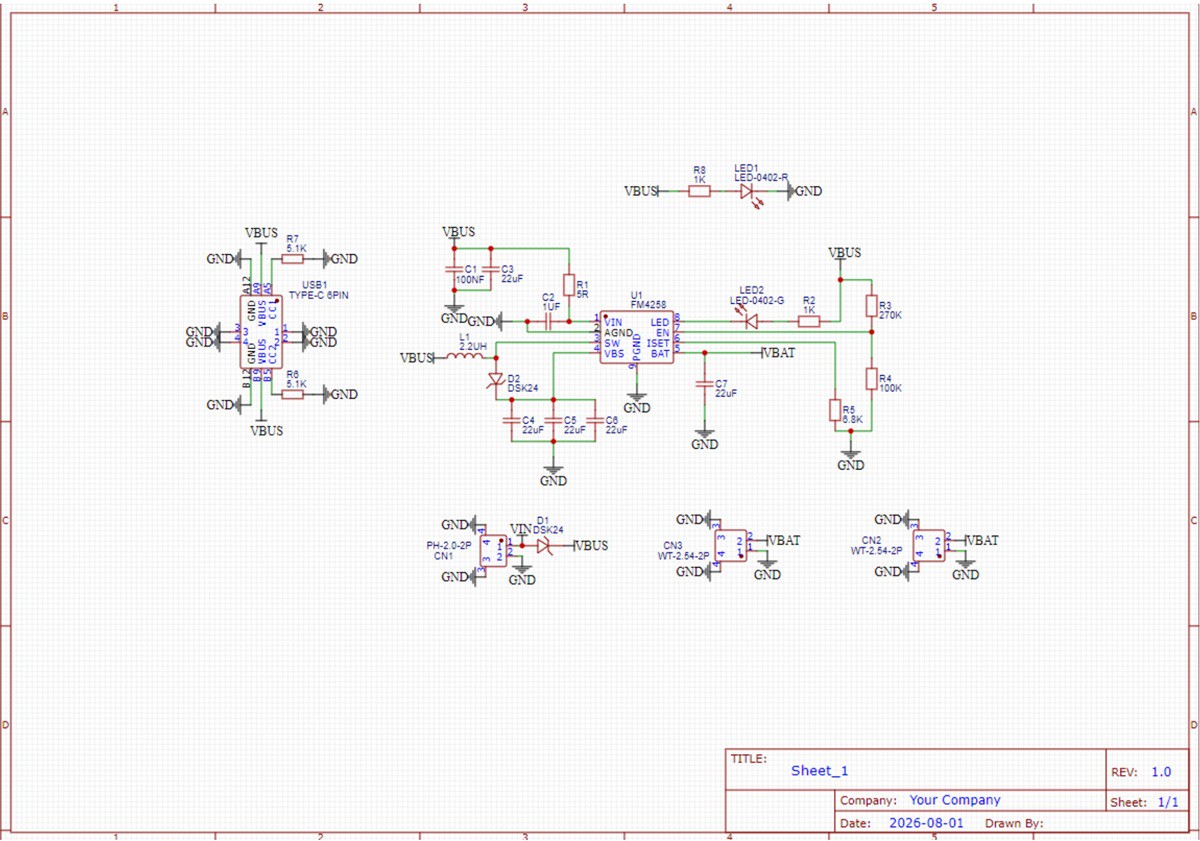

2、시뮬레이션 그래프
HS-P08 7.4V 리터리아전지 충전 모듈이론 도표点击查看

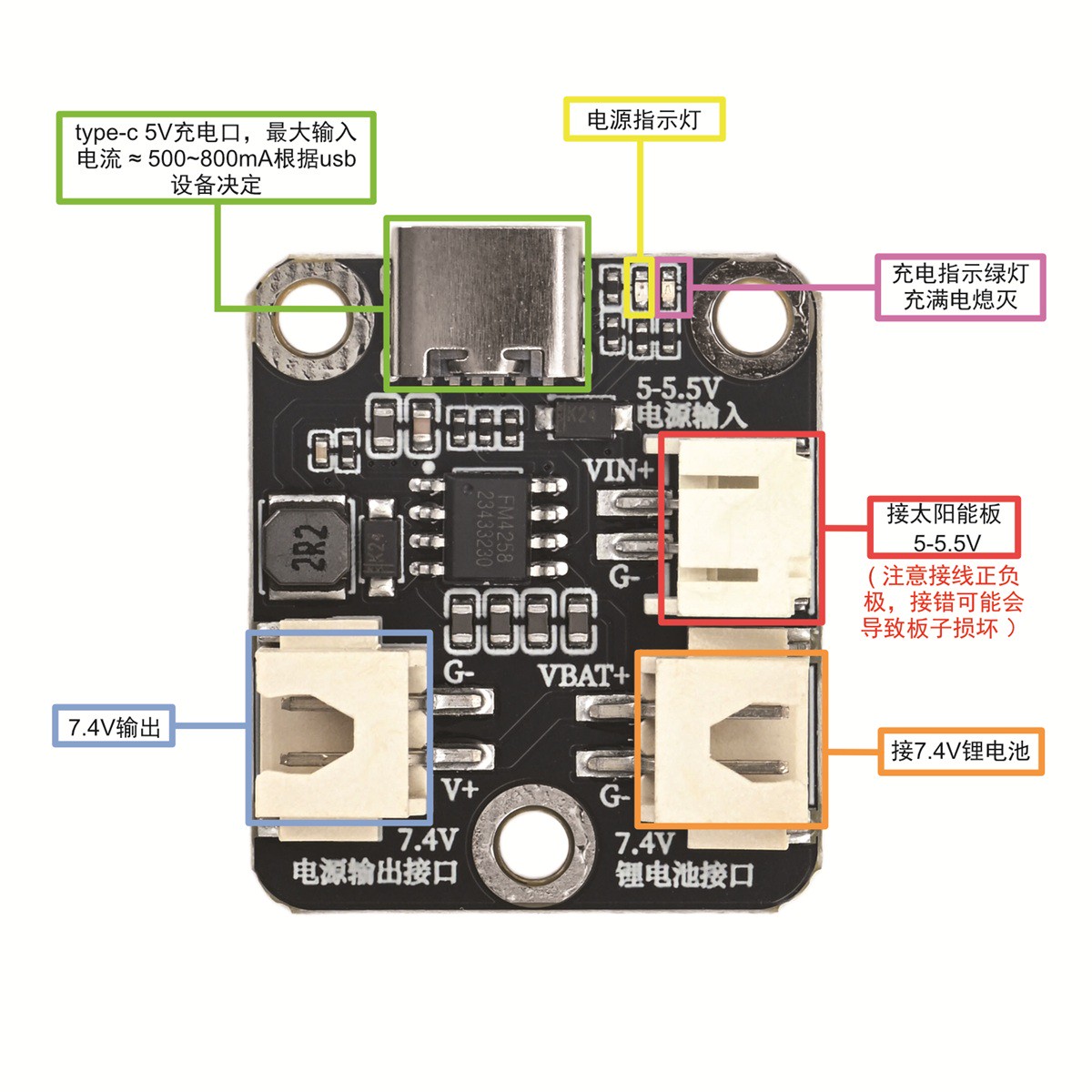

3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
【Type-C 인터페이스】 | 보드에 장착된 USB-C 마더 보드, 5V 전원 주입 주입 |
G | GND(공용 지, 전원 음극) |
VBUS | VBUS(5V 입력 양극, Type-C 전원 입력) |
【VIN 입력 단자】 | 오른쪽 상단 PH2.0, 보드에 인쇄: VIN+、G-(예비 5V 입력, Type-C VBUS와 병행) |
G | G-(공용 지, 전원 음극) |
VBUS | VIN+(5V 입력 양극) |
【배터리 단자】 | 오른쪽 아래 PH2.0,板上 인쇄: VBAT+、G-(리튬이온 배터리 패키지에 연결) |
G | G-(공용 지, 전원 음극) |
VBAT | VBAT+(배터리 정극, 7.4V 리튬이온 배터리 패키지) |
【전원 출력 단자】 | 왼쪽 아래 PH2.0,板上 인쇄: V+、G-(외부 공급) |
G | G-(공용 지, 전원 음극) |
VBAT | V+(배터리 전압 출력 정극, 7.4V 외부 공급 출력) |

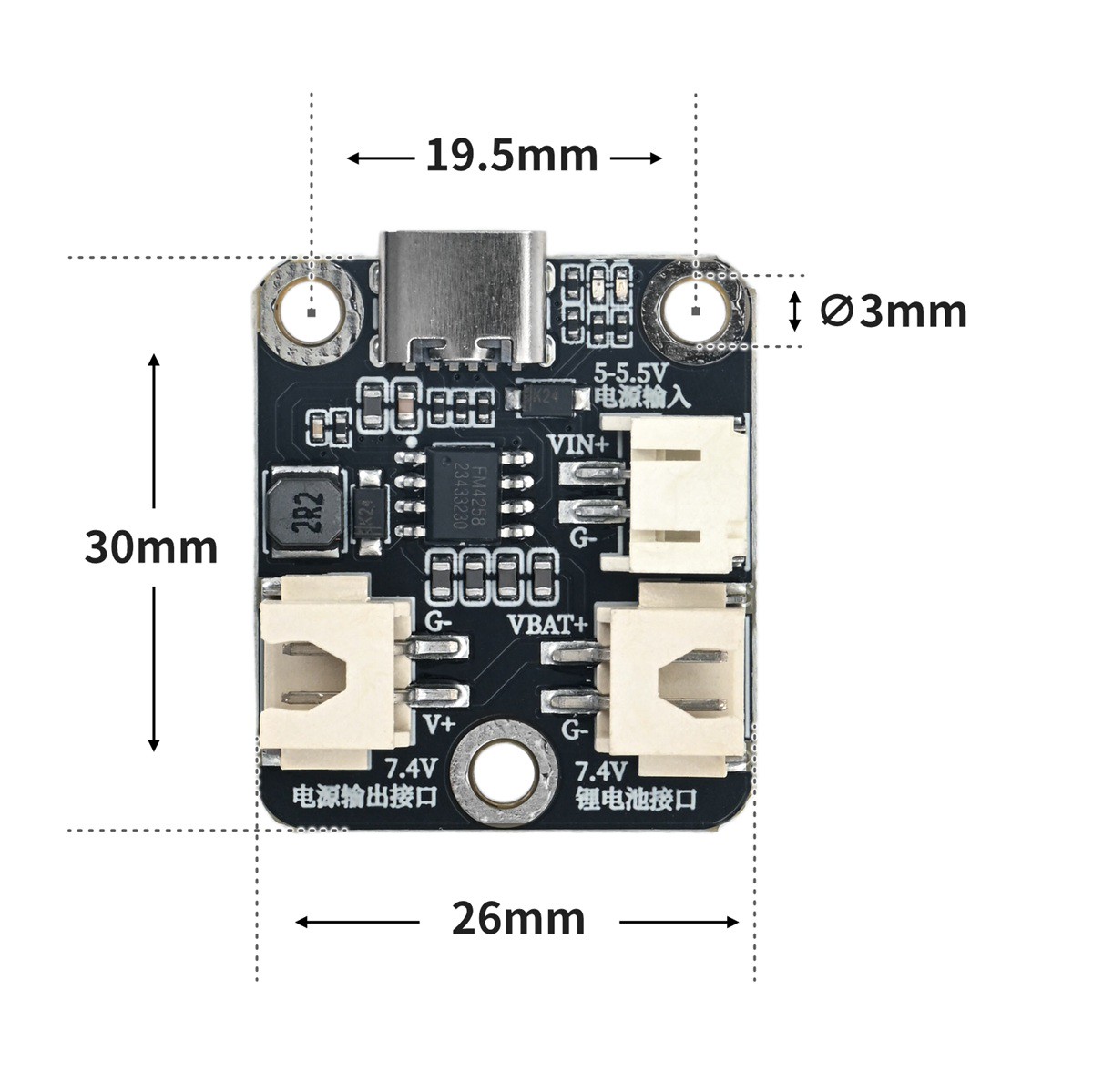

4、회로판 크기
5、기술 파라미터
이름: 7.4V 리튬이온 배터리 충전 모듈
型号：HS-P08
인터페이스 유형：Type-C 인터페이스, PH2.0 연결자
모듈 크기：30mm*26mm
호일 지름：3mm
호일 간격：19.5mm
설치 방식：부속품 / 티빈 고정
작업 온도：-20℃~60℃
전원 지시 불燈：5V 전원 연결 시 불이 지속적으로 들깨임
충전 중：충전 지시 불이 켜짐
충전 완료：충전 지시 불이 꺼짐

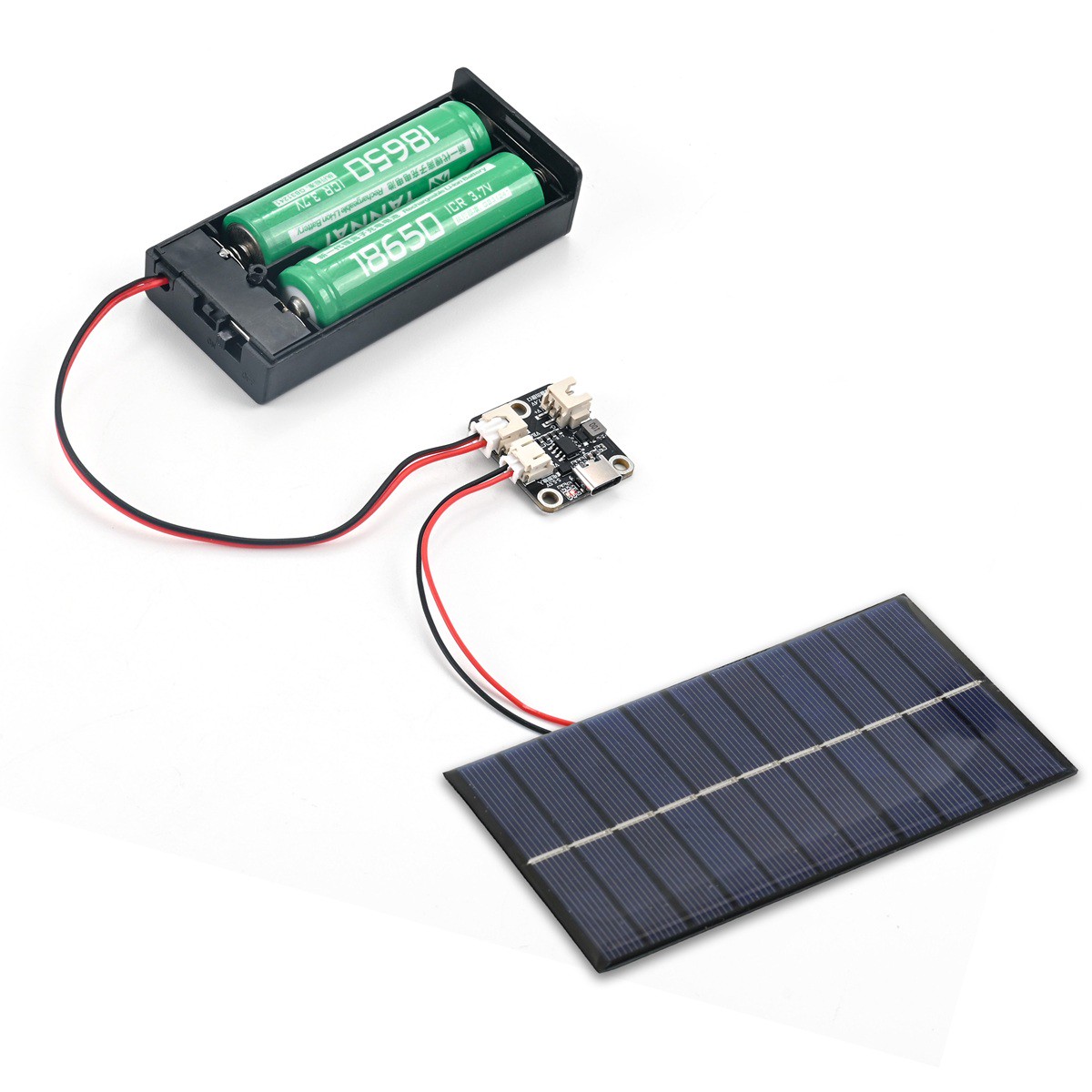

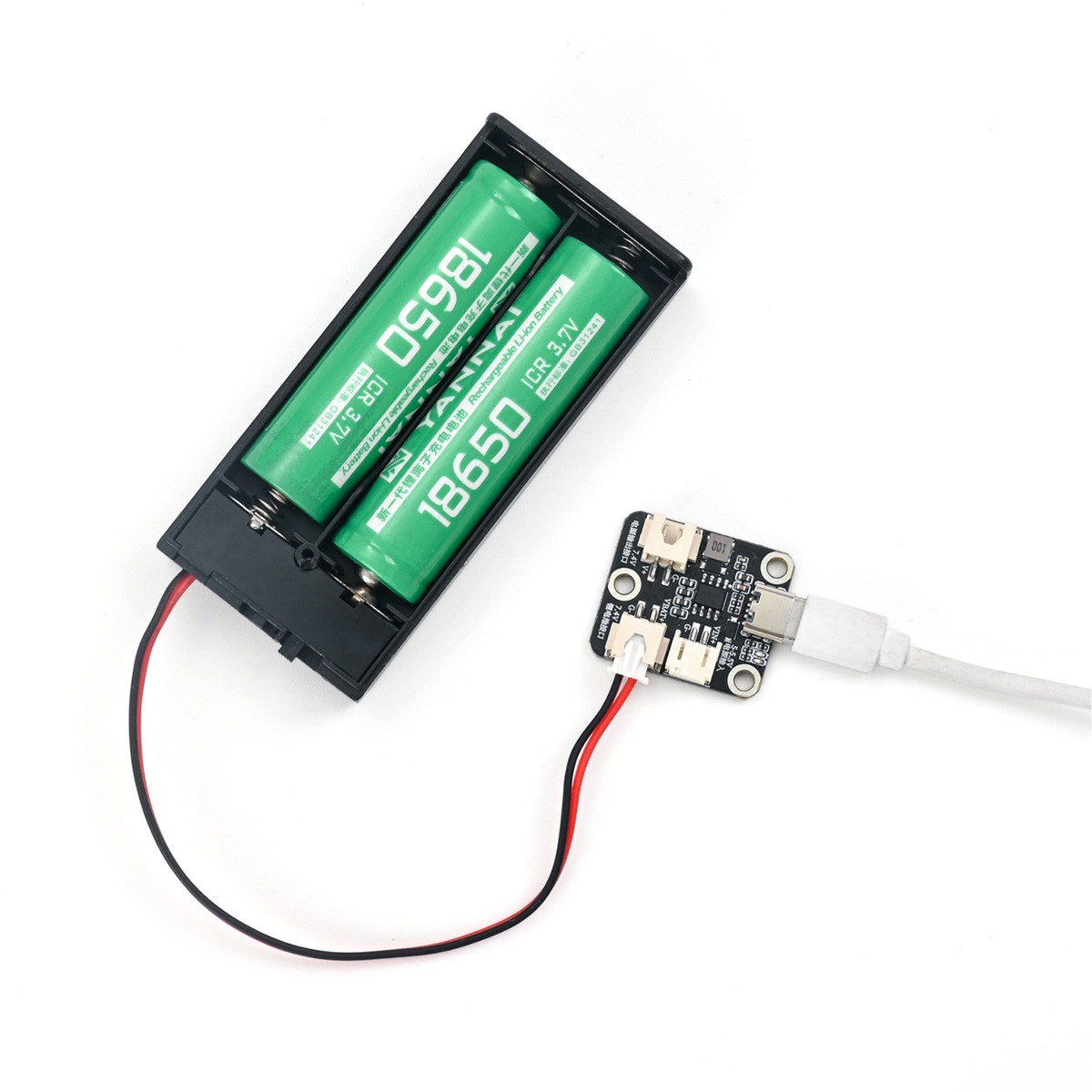

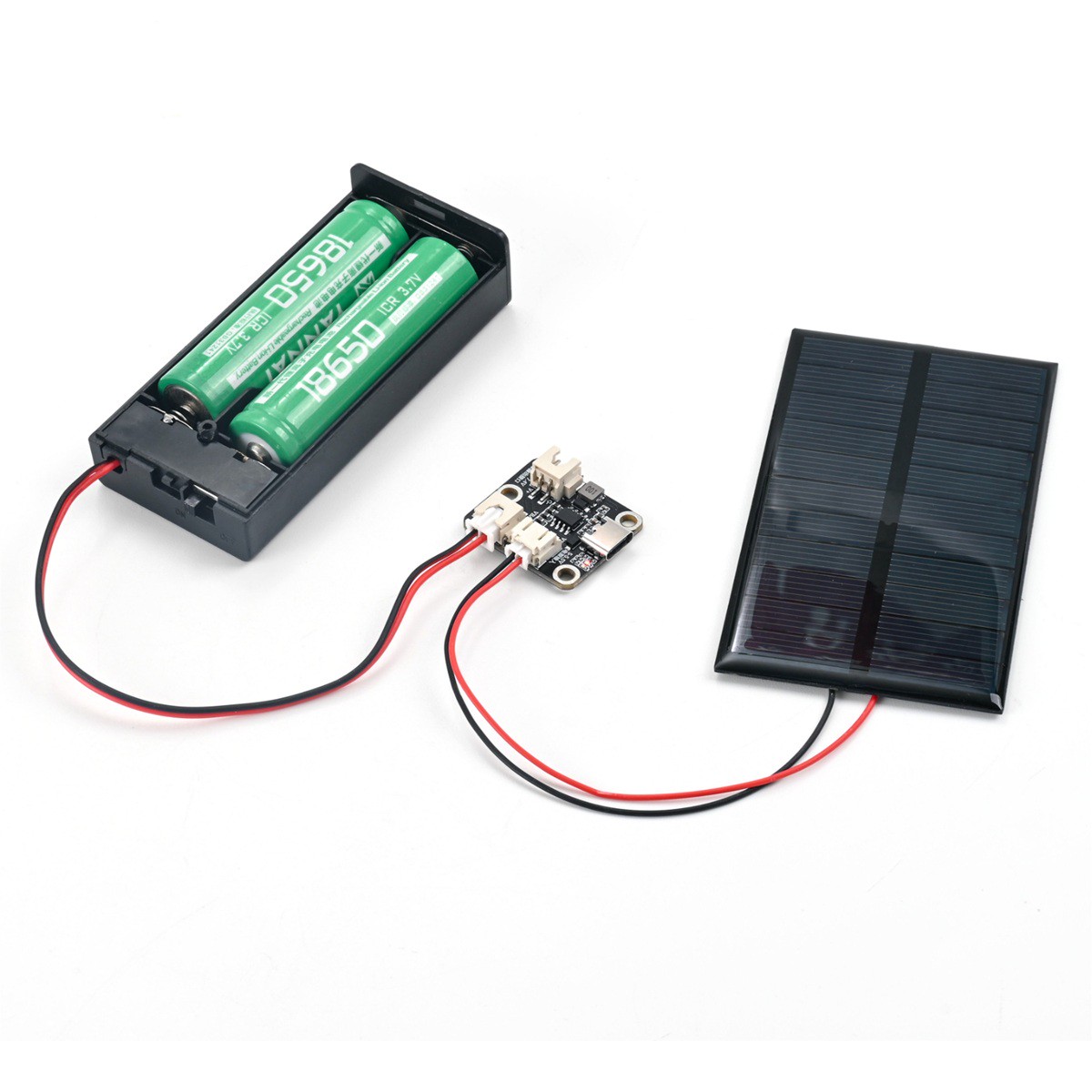

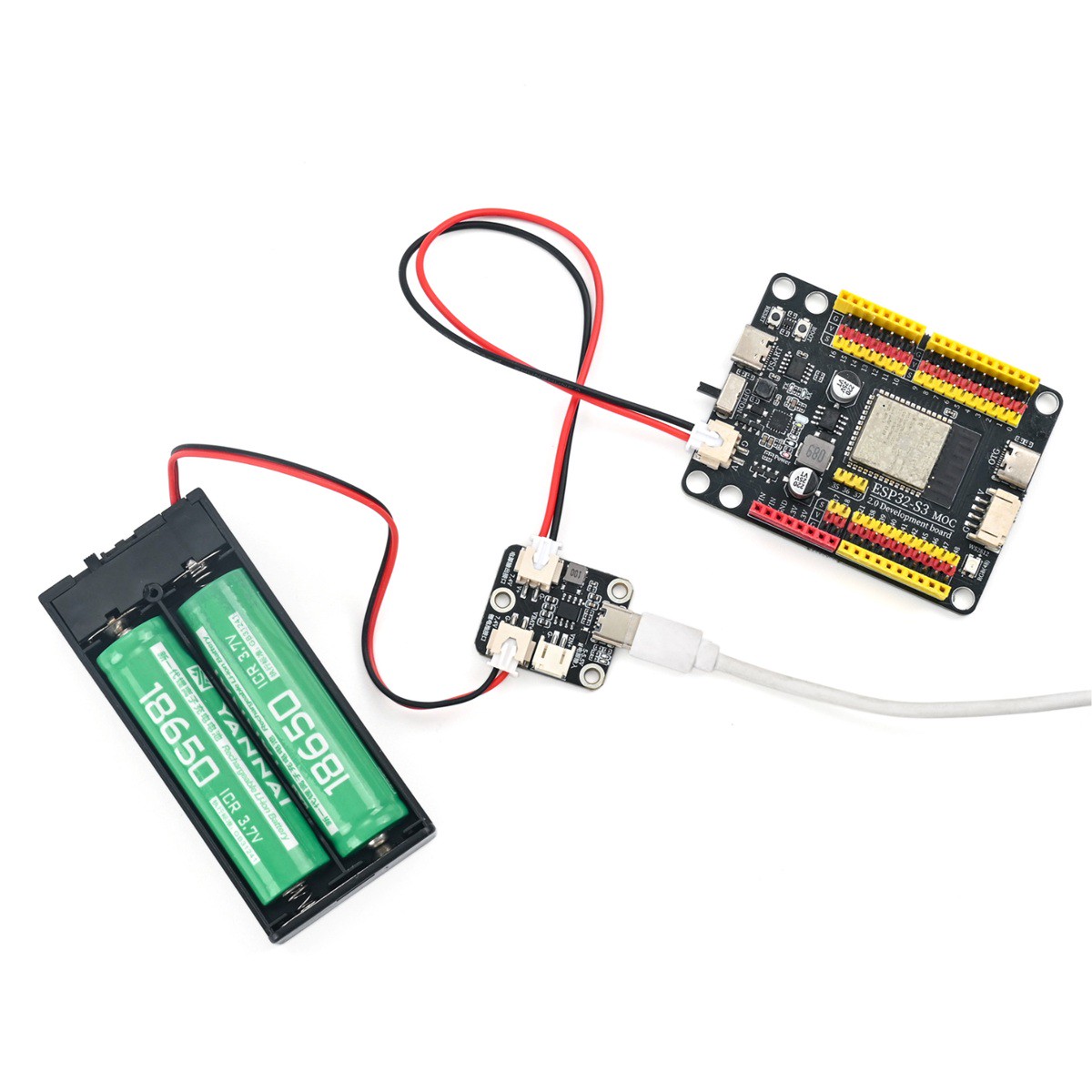

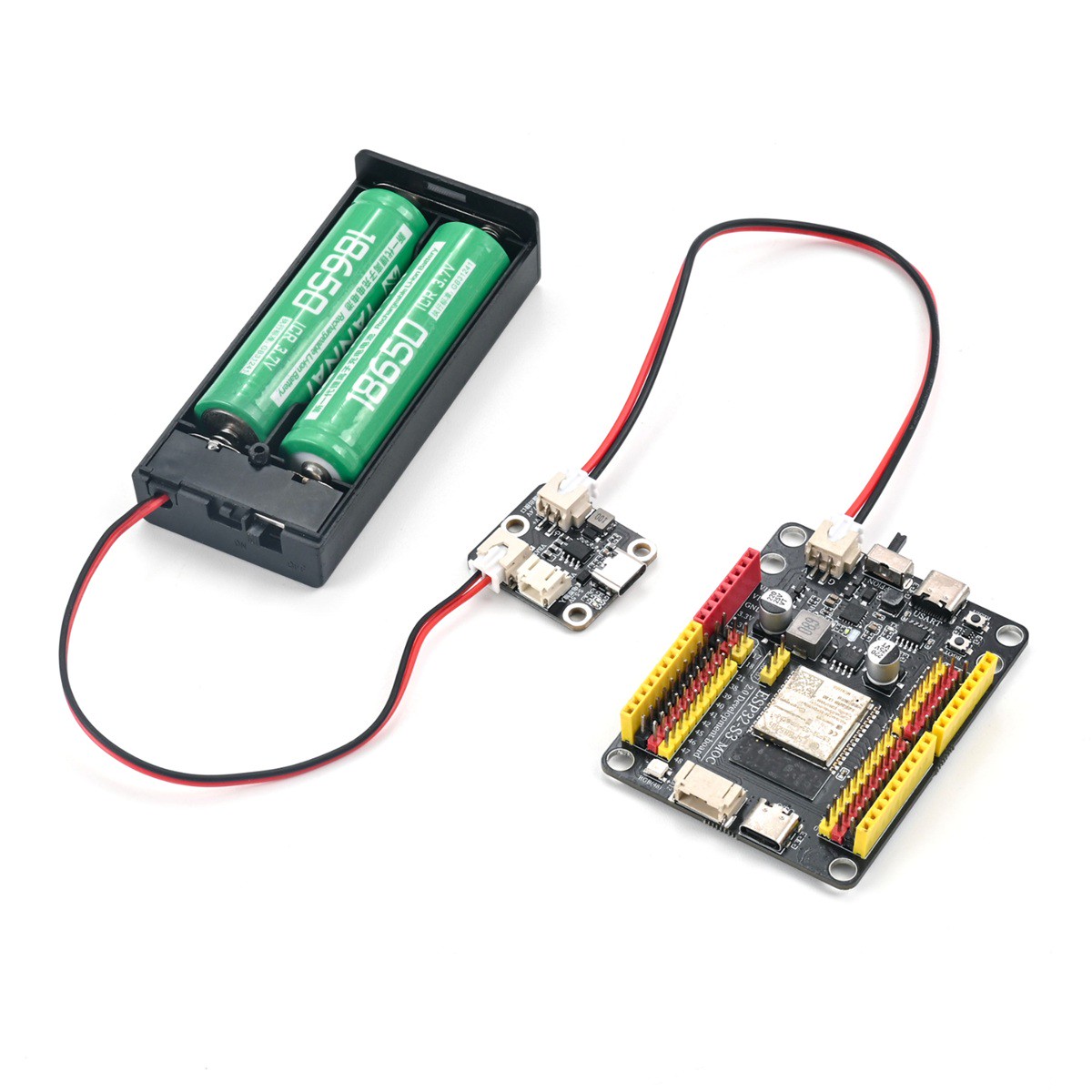

6、환경 설정
환경 설정
