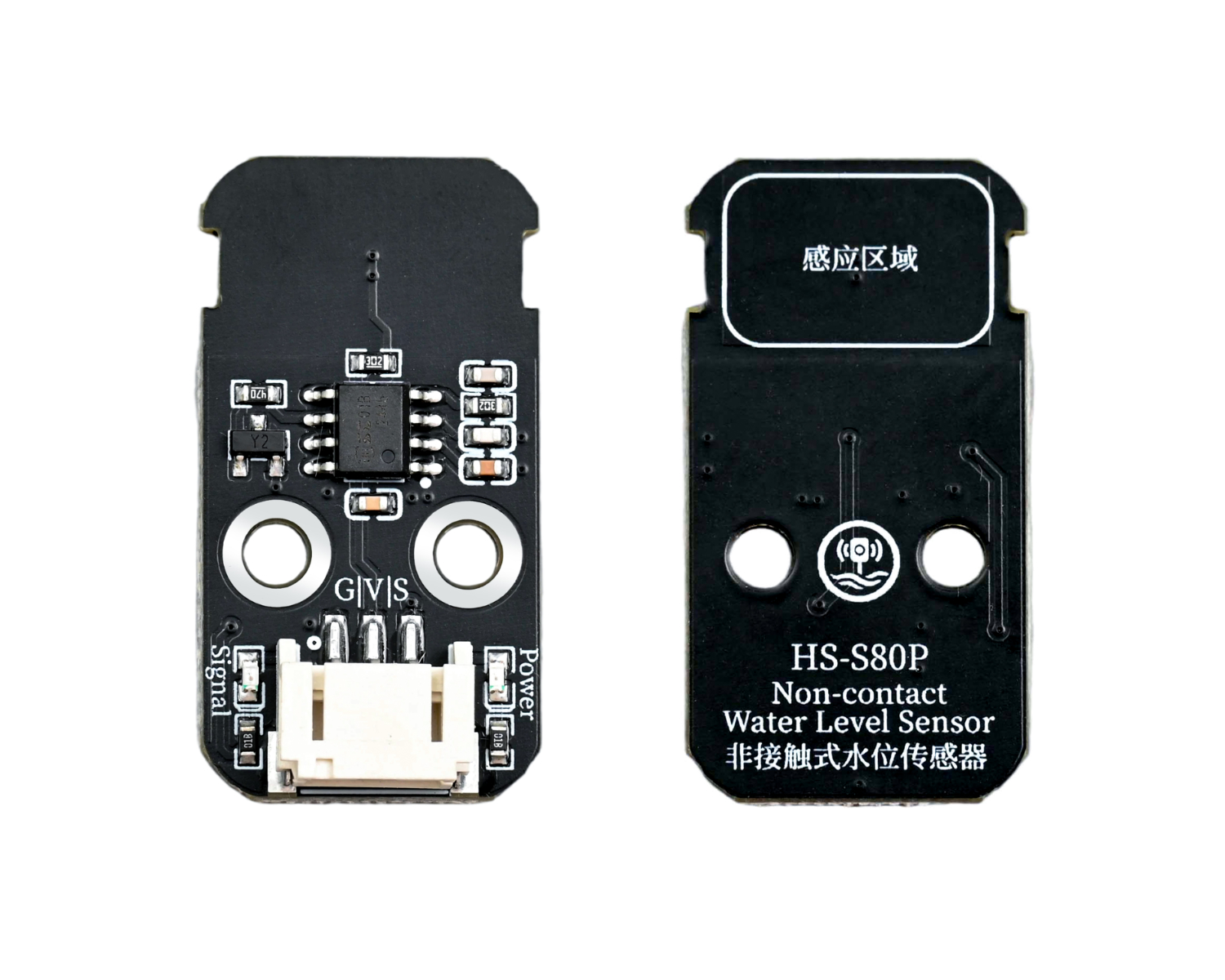

HS-S80-P 非接触式水位传感器
1、介绍 点这里回到目录
水位传感器专为水深检测而设计，无需与被测水体直接接触，透过玻璃、塑料、陶瓷等非金属容器壁，即可精准检测容器内水位有无、液位高度、水位阈值报警，是该传感器最核心的功能，解决接触式传感器易腐蚀、结垢、堵塞的痛点。如需知道水深，我们直接将传感器感应区域放探测部分容器的外壁中，在模块移动过程中检测到有水的位置时模拟值为0，无时模拟值为1，以此来测出水位。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0 3P端子线
- 安装方式：双螺丝固定

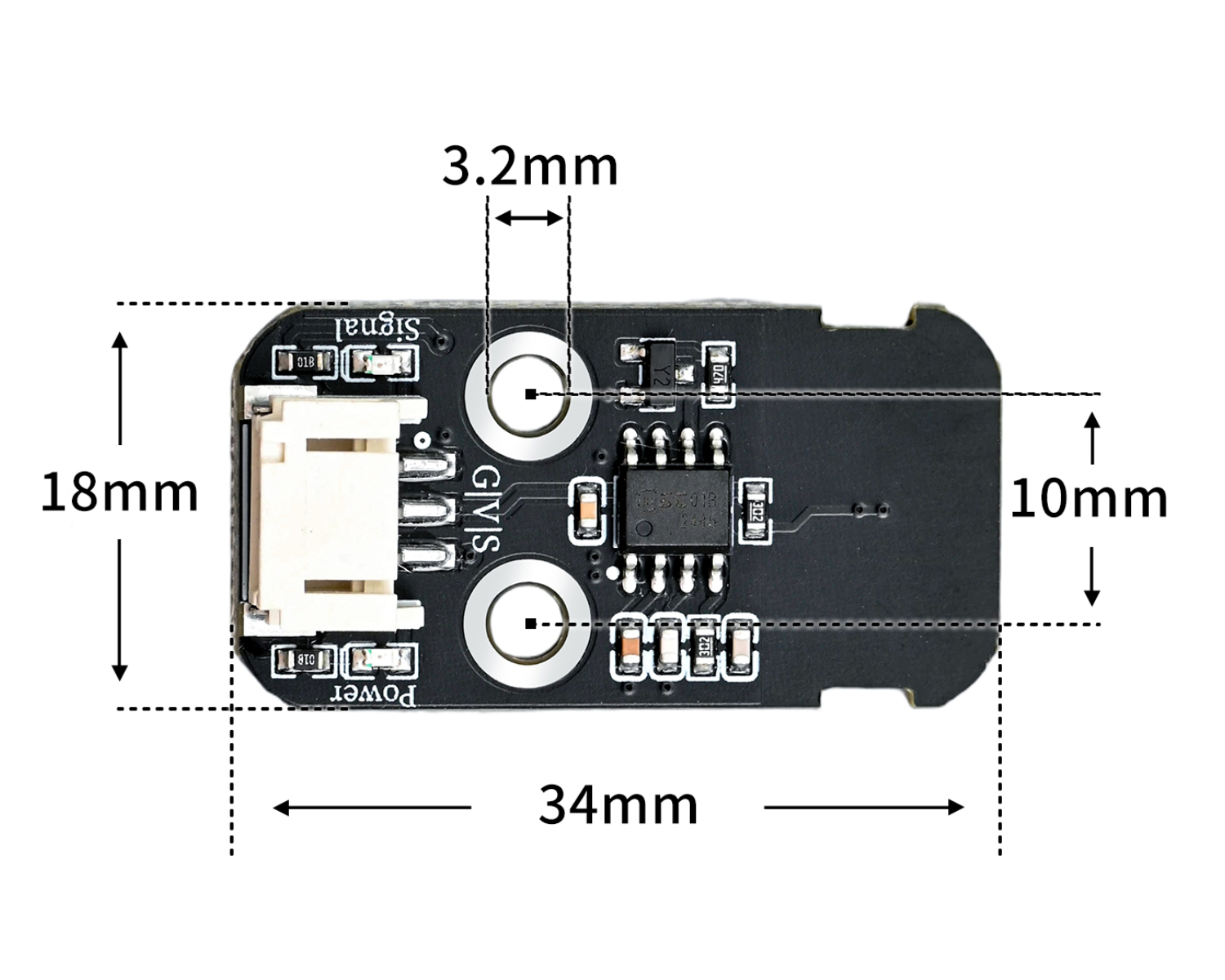

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板）：点击下载
void setup(){
pinMode(2, INPUT);
Serial.begin(9600);
}
void loop(){
Serial.println(digitalRead(2));
delay(500);
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：

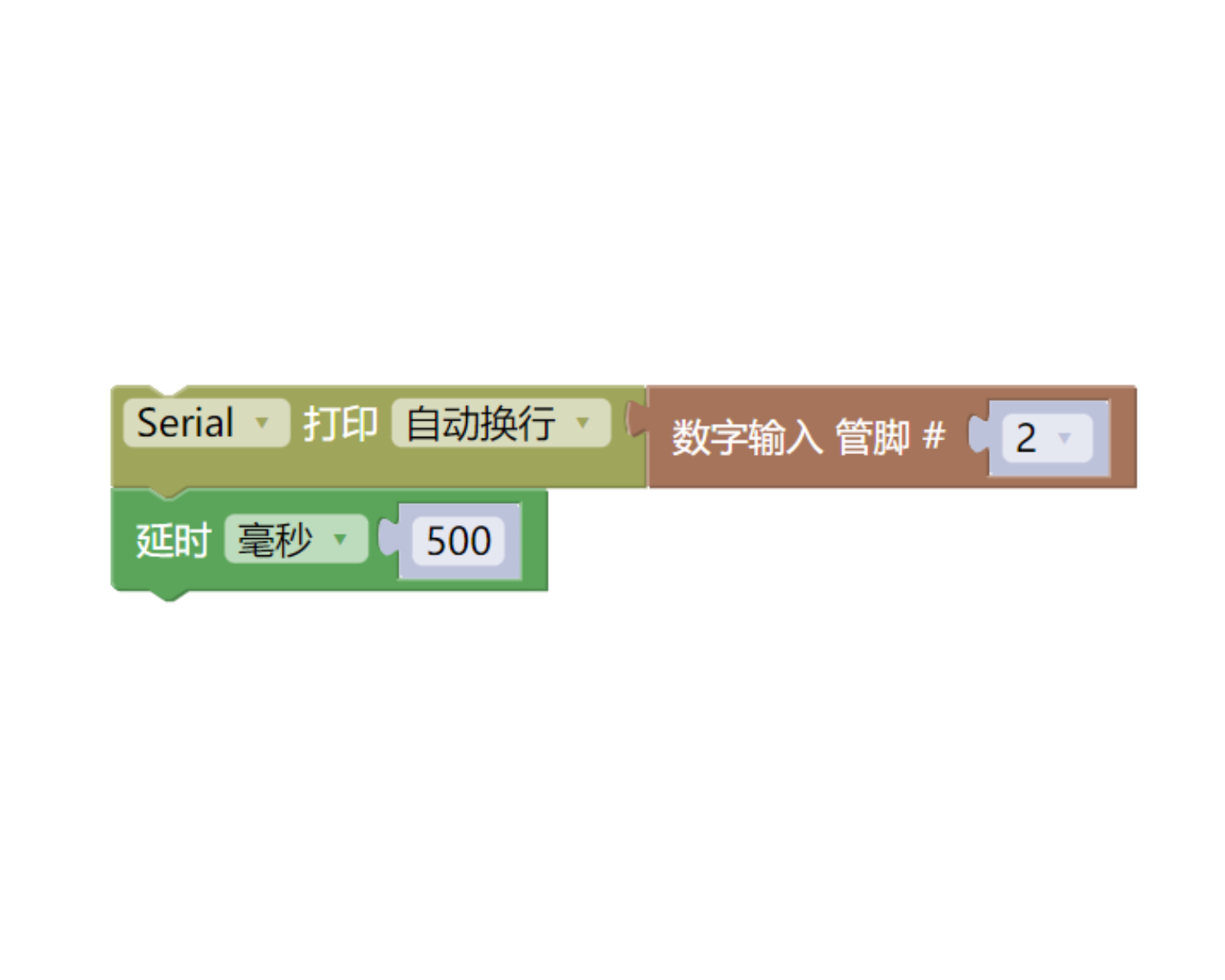

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序（UNO开发板）：点击下载
示例程序（ESP32开发板）：点击下载
7、测试环境搭建 点这里回到目录
Arduino环境搭建
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- LED灯模块（HS-F80-P）*1
- PH2.0 3P端子转杜邦线 *1 或 PH2.0 3P双头端子线 *1

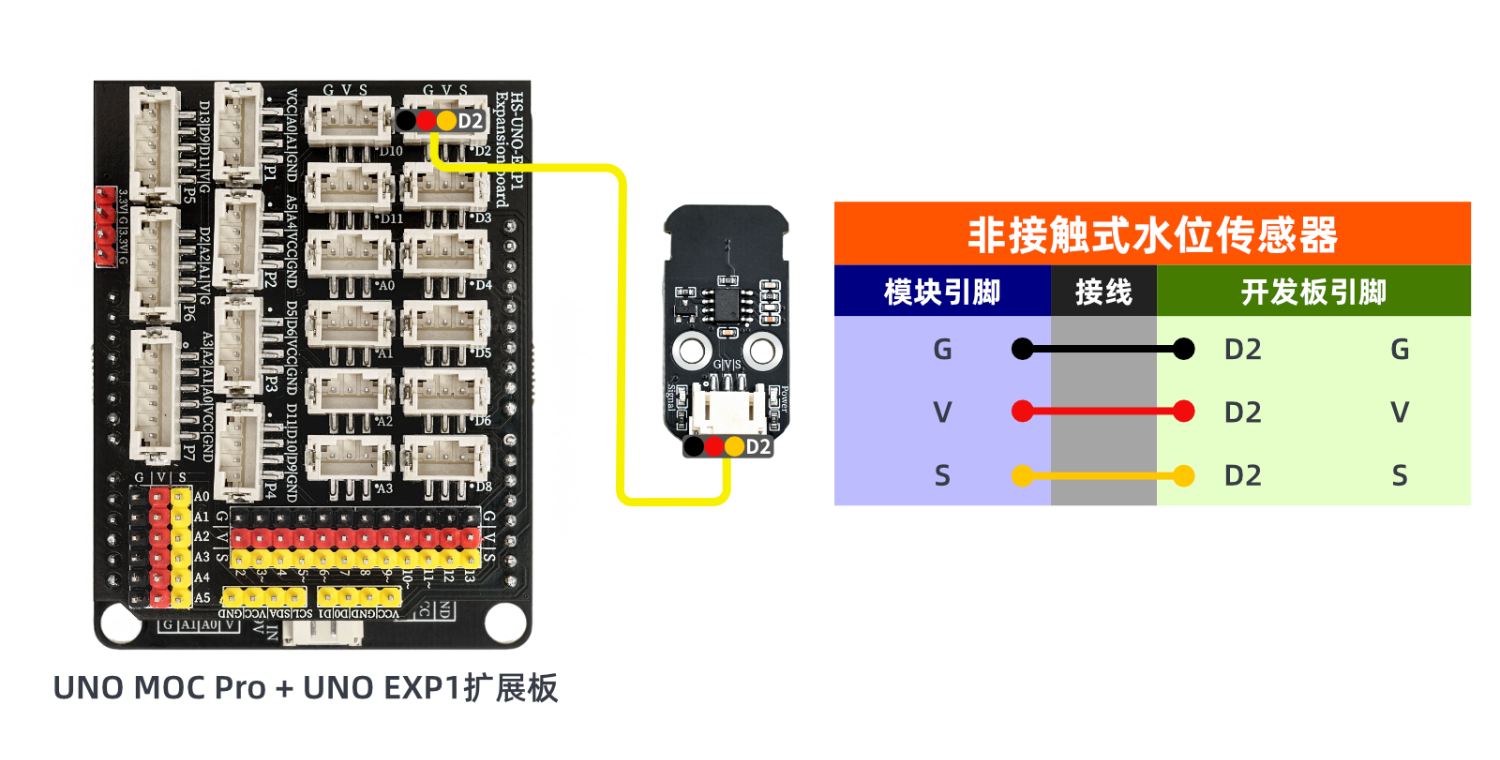

电路接线图：
Micropython环境搭建
准备配件：
电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录

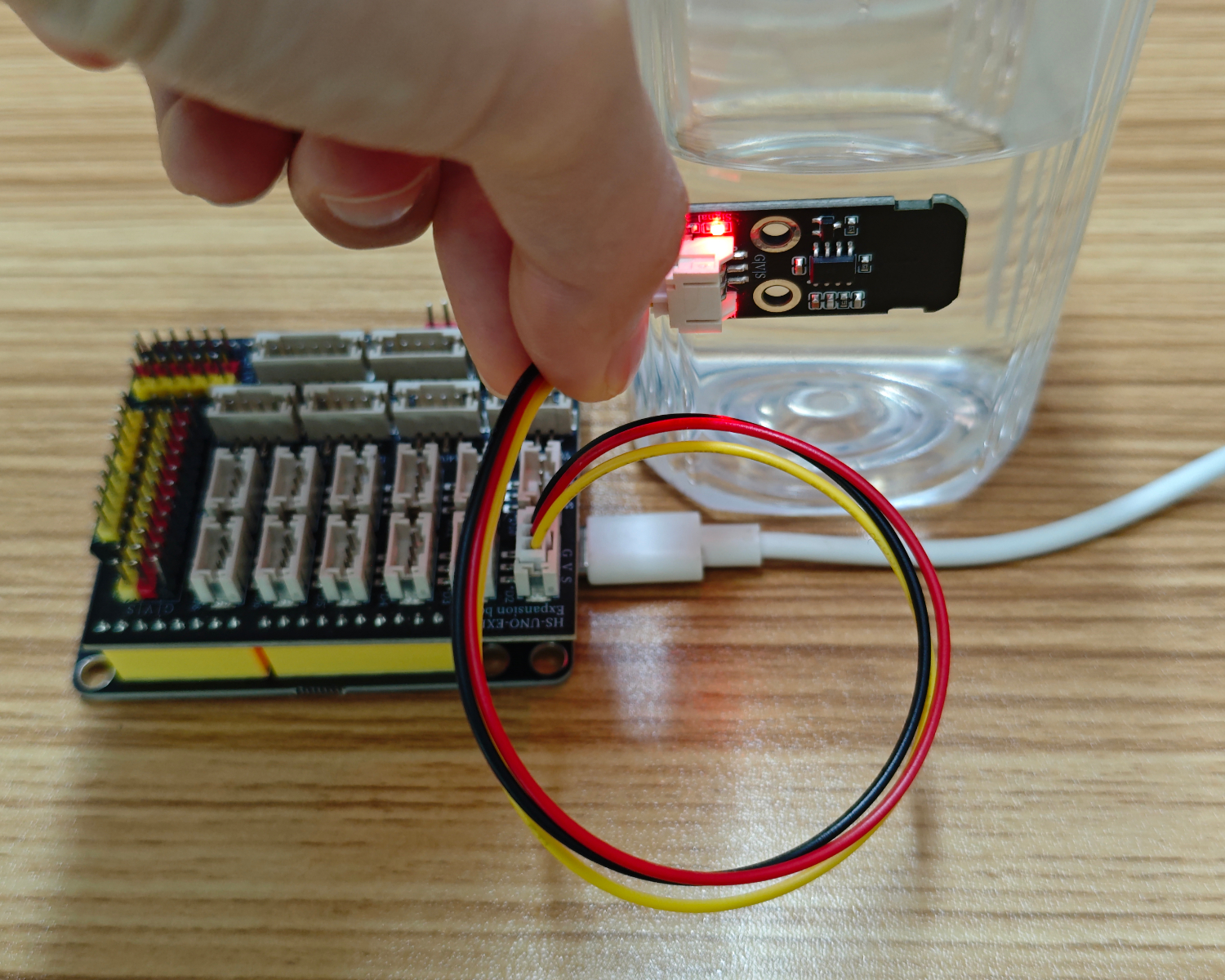

器件连接好线之后，将上述程序上传到 UNO R3 PRO 开发板之后，当模块接触到液面时，灯会亮起。
