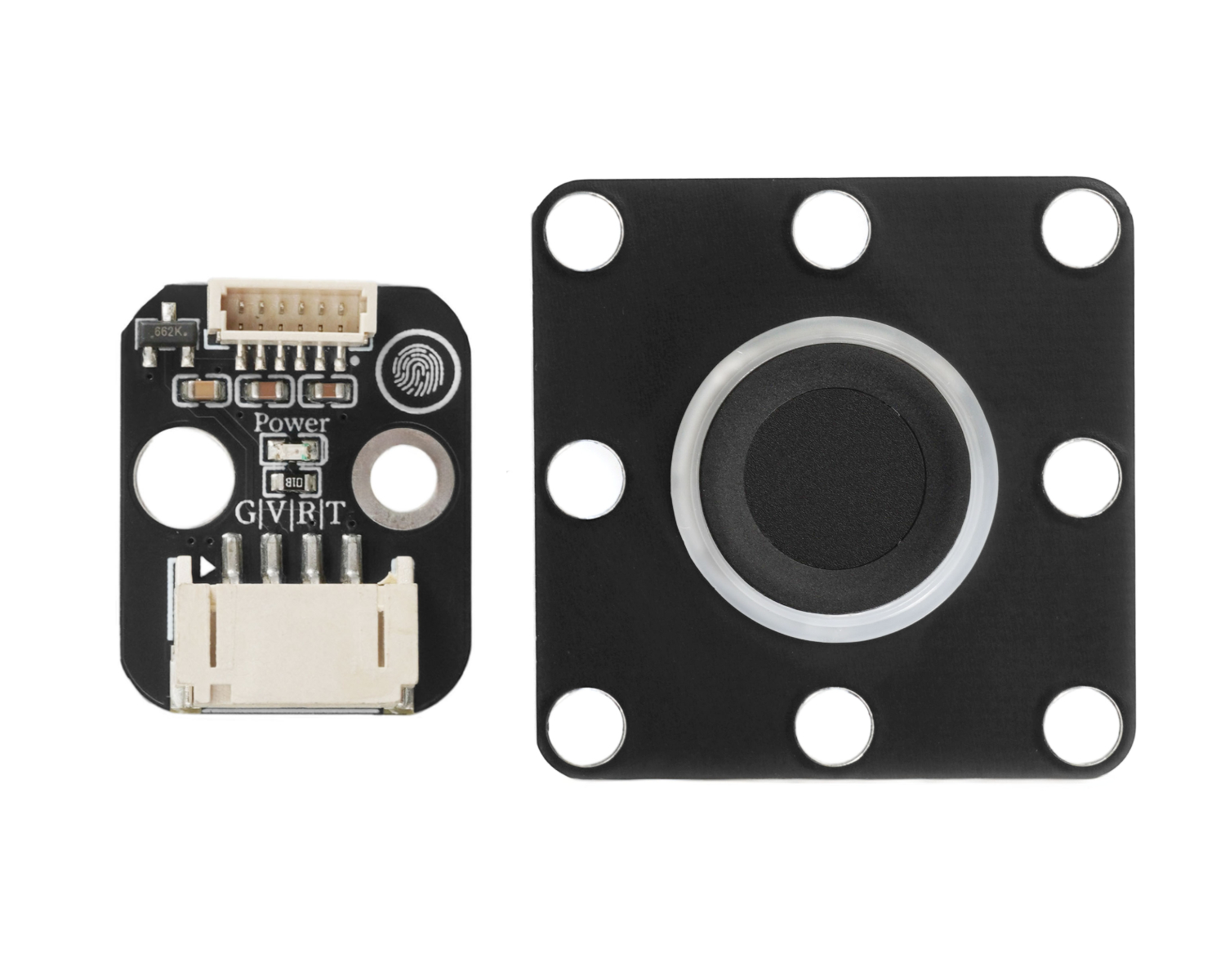

HS-S74-PL指纹传感器

目 录 （点击目录列表可以跳转到相应位置）

1. 介绍
2. 原理图
3. 模块参数
4. 电路板尺寸
5. 添加Arduino库文件
6. 添加Micropython库文件
7. ArduinoIDE 和Python语言示例程序
8. 米思齐 Mixly 示例程序（图形化语言）
9. Arduino测试环境搭建
10. 视频教程
11. 测试结论

---

1、介绍 点这里回到目录

指纹传感器是一种通过采集、识别人体指纹独特纹理信息，实现身份验证或指令触发的电子器件，核心是利用指纹 “唯一性”（每个人、每个手指的指纹纹理均不同）和 “稳定性”（成年后指纹基本不变）的生物特征，完成精准身份识别，广泛应用于安防、消费电子、智能家居等领域。

---

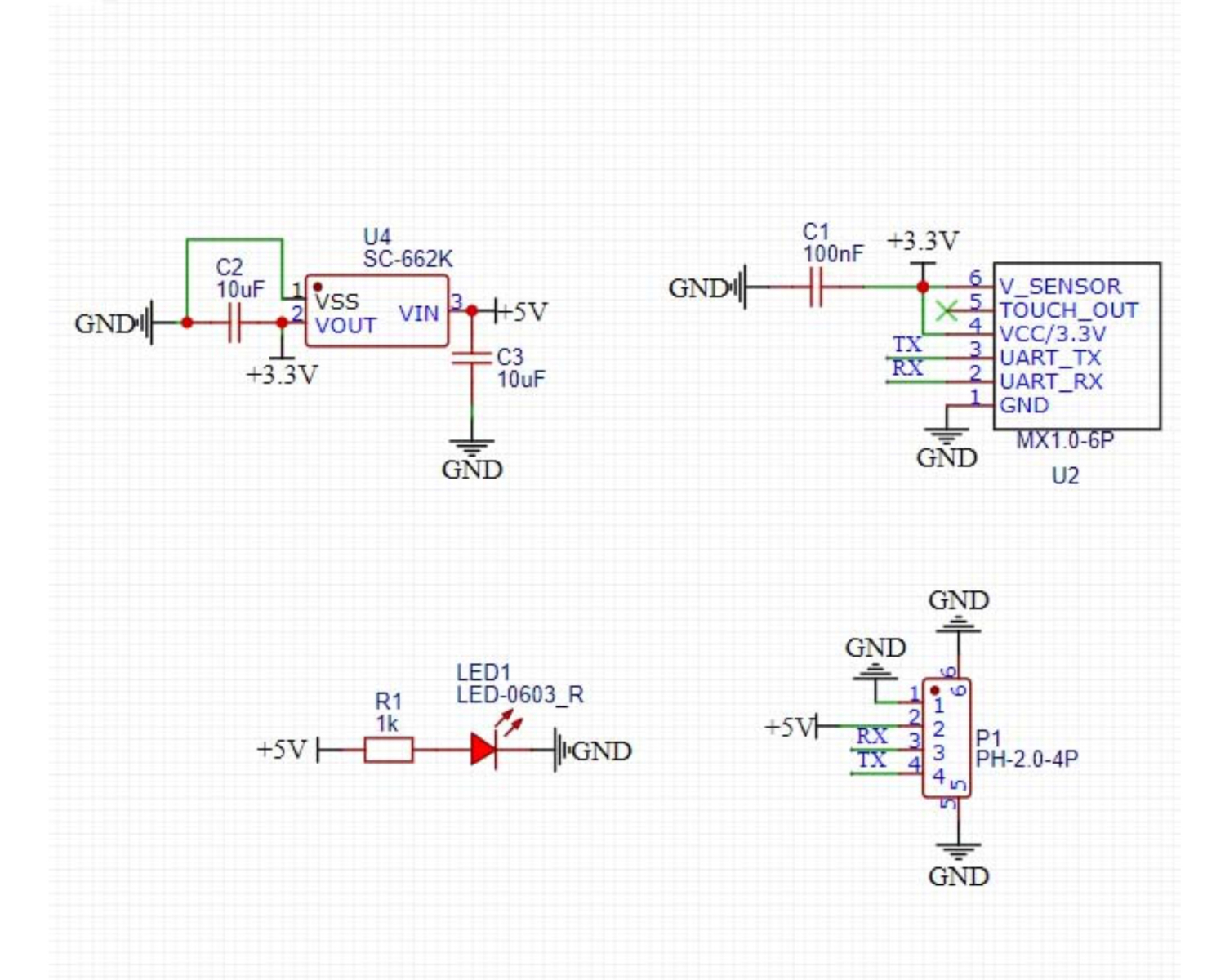

2、原理图 点这里回到目录

3、模块参数 点这里回到目录

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
R	指纹模块数据接口引脚
SCL	指纹模块数据发送引脚

• 供电电压： 3.3V-5V

• 连接方式：PH2.0 4P端子线

• 安装方式：积木固定/螺丝固定

---

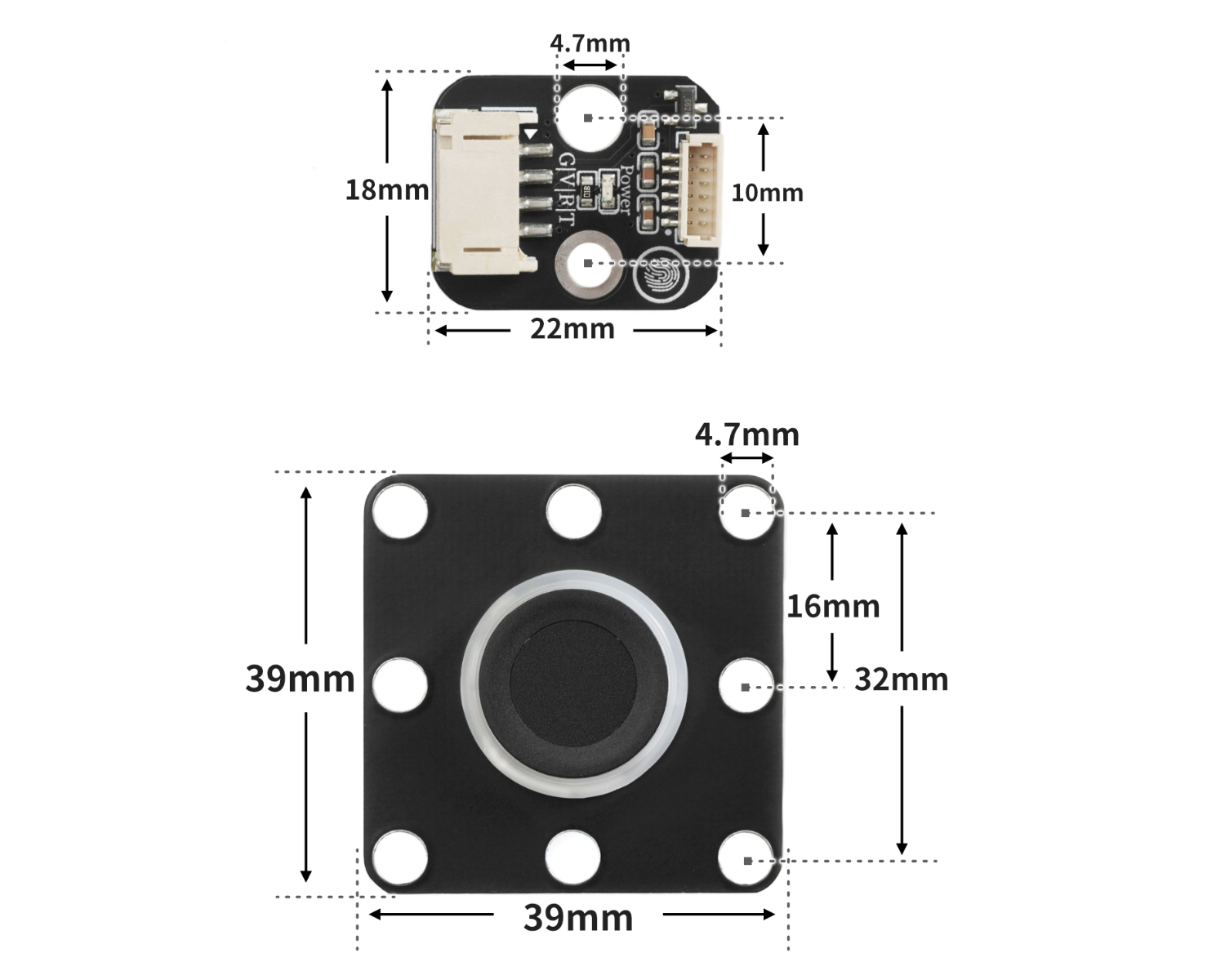

4、电路板尺寸 点这里回到目录

---

5、添加Arduino库文件

不会使用库文件的参考这里：库文件安装使用

库文件下载：点击下载

米思齐UNO开发板库文件安装步骤（使用代码前先下载安装米思齐库文件）：参考链接

---

6、添加MicroPython环境库文件 点这里回到目录

米思齐ESP32开发板库文件下载安装步骤（使用代码前先下载安装米思齐库文件）：参考链接

---

7、Arduino IDE示例程序 点这里回到目录

示例程序（UNO开发板)：点击下载

String item;

#include "Hello_STEM_ZW101.h"

FingerprintZW101 finger;

void setup(){
  finger.begin(5,6,57600);
  Serial.begin(57600);
  item = "";
  //两个波特率需需保持一致
  delay(100);
  Serial.println("发送：1=录入  2=搜索  3=清空");
}

void loop(){
  if (Serial.available()) {
    item = Serial.readString();
    if (item == "1") {
      Serial.println("正在录入指纹");
      if (finger.registerFinger()) {
        Serial.println("录入成功");

      } else {
        Serial.println("录入失败");

      }

    } else if (item == "2") {
      Serial.println("正在验证指纹");
      if (finger.searchFinger()) {
        Serial.println("搜索成功");

      } else {
        Serial.println("搜索失败");

      }
    } else if (item == "3") {
      Serial.println("正在清空指纹库");
      if (finger.clearLibrary()) {
        Serial.println("清空成功");

      } else {
        Serial.println("清空失败");

      }
    }

  }

}

示例程序(ESP32开发板)：

---

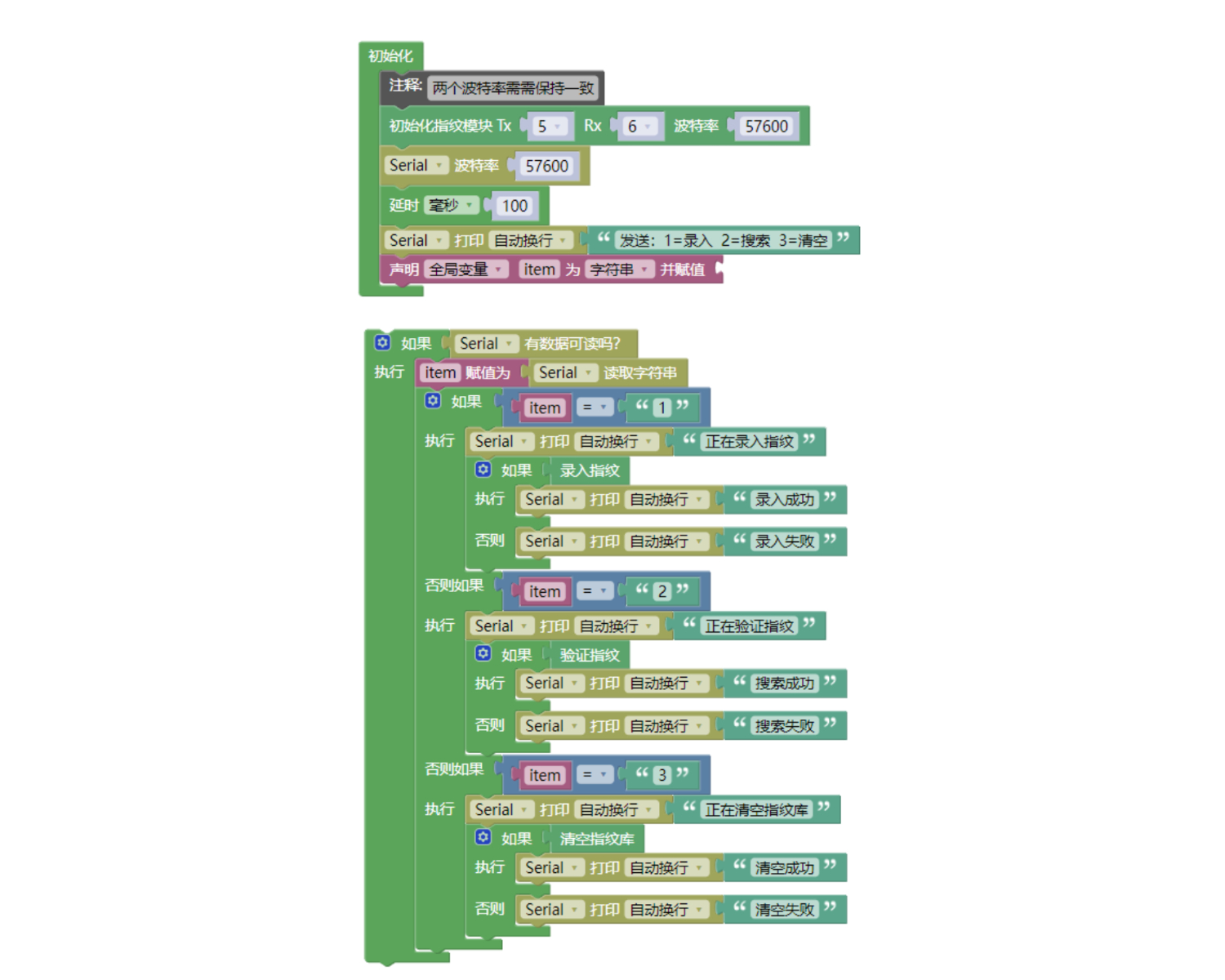

8、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

示例程序（UNO开发板)：点击下载

示例程序(ESP32开发板)：点击下载

---

9、测试环境搭建 点这里回到目录

Arduino UNO 测试环境搭建

准备配件：

• UNO-R3 开发板 *1
• UNO-R3 EXP 扩展板 *1
• USB type-c 数据线 *1
• HS-S74-PL指纹传感器 *1
• PH2.0 4P 双头端子线 *1

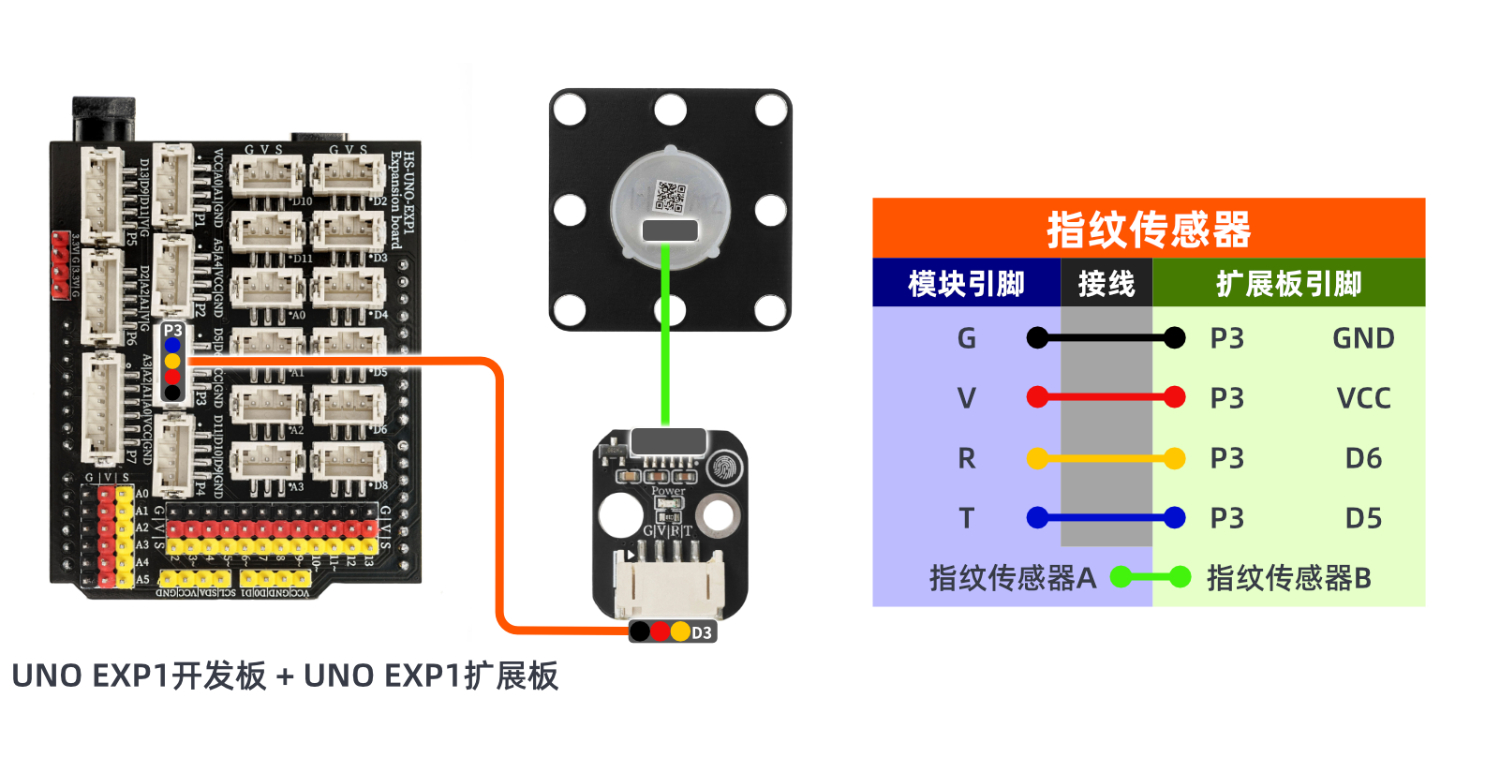

电路接线图：

ESP32 Python 测试环境搭建

---

10、视频教程 点这里回到目录

Arduino UNO视频教程：点击查看

ESP32 Python视频教程：

---

11、测试结论 点这里回到目录

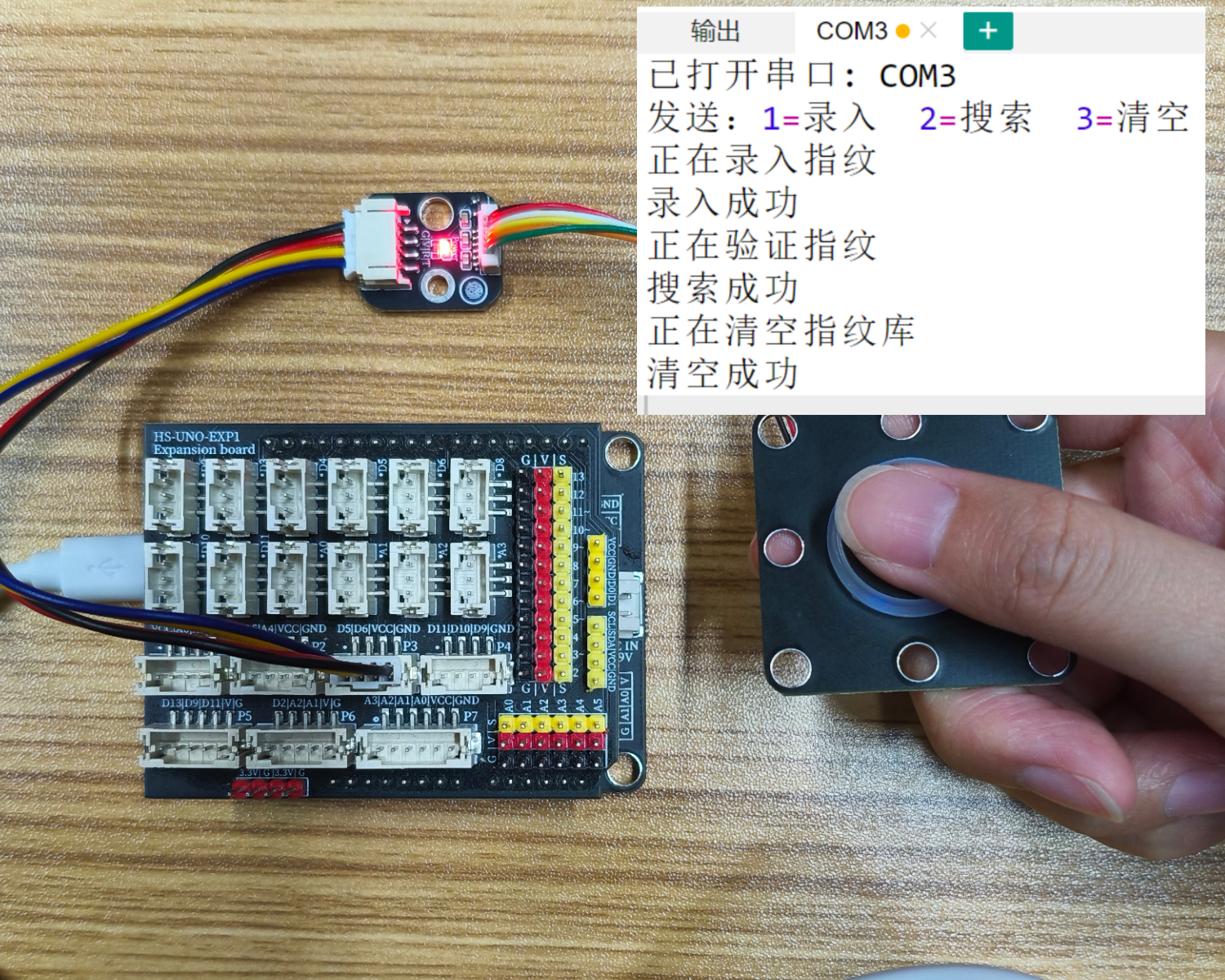

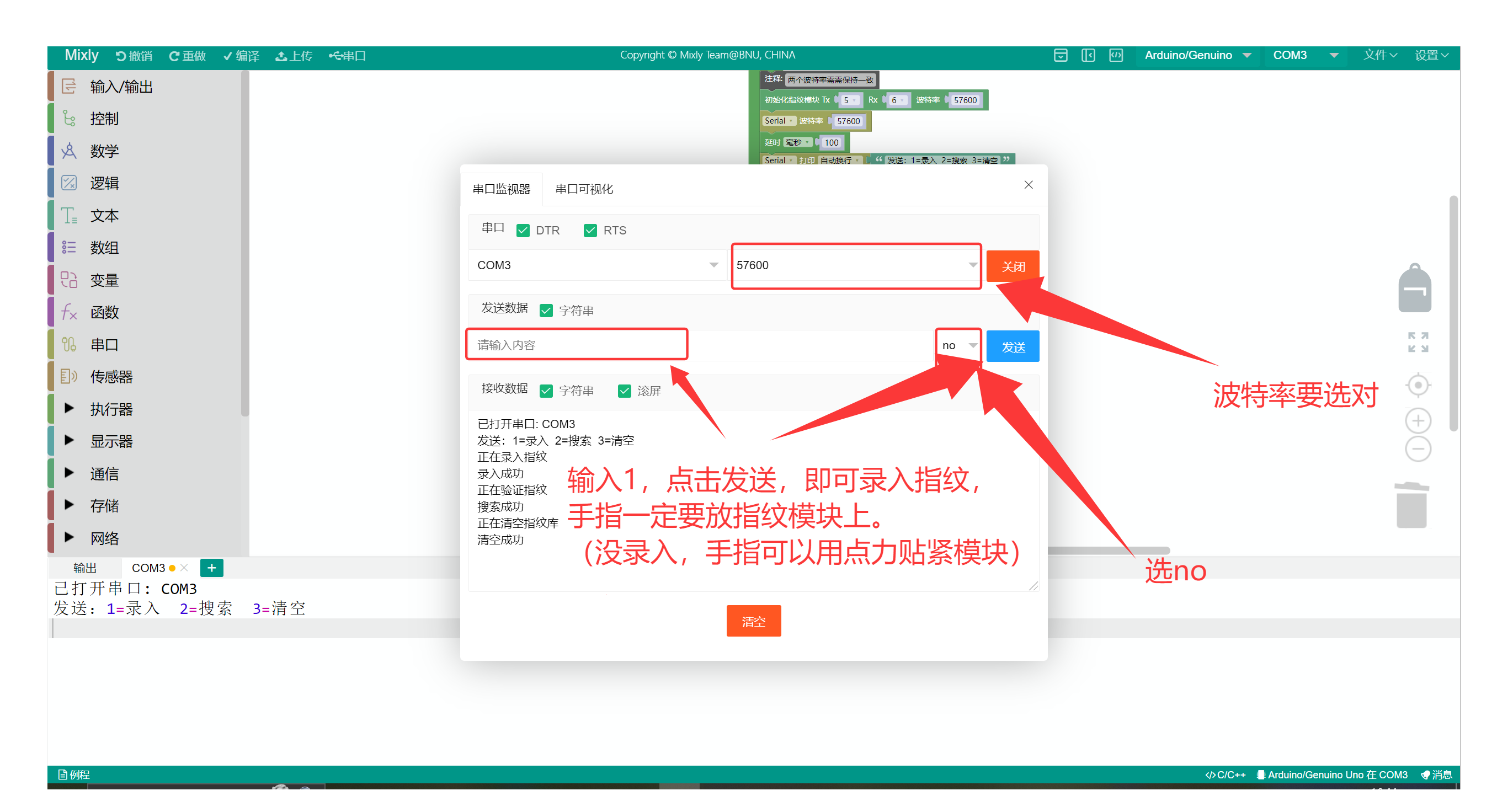

Arduino UNO测试结论：

通过串口发送对应数字，即可对模块进行对应操作。

---

点这里回到目录
