HS-S79-PL TSD水质传感器模块
- 介绍
- 原理图
- 模块参数
- 电路板尺寸
- 添加Arduino库文件
- 添加Micropython库文件
- ArduinoIDE 和Python语言示例程序
- 米思齐 Mixly 示例程序（图形化语言）
- Arduino测试环境搭建
- 视频教程
- 测试结论

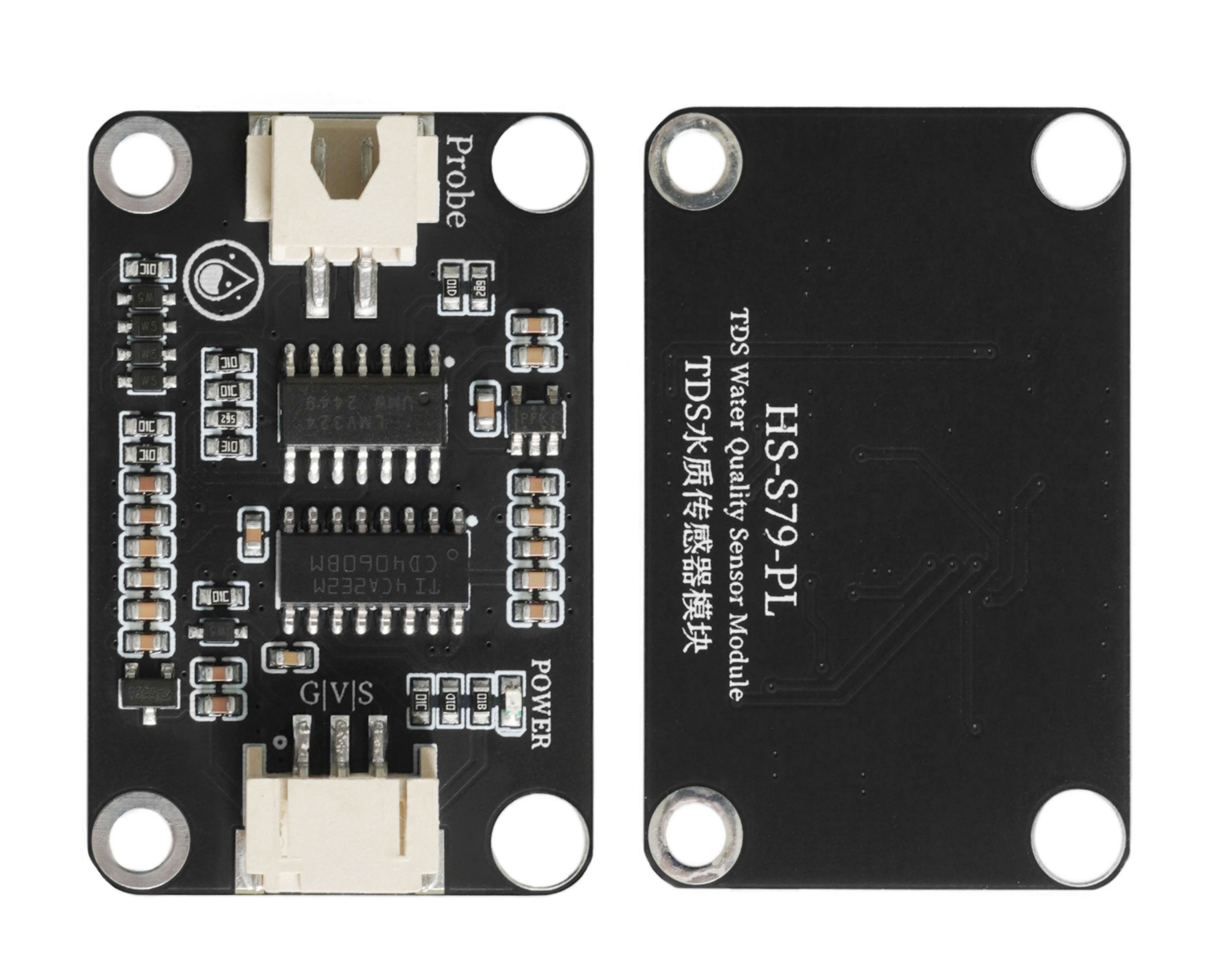

1、介绍 点这里回到目录
这是一款 arduino 兼容的 TDS 传感器，用于测量水的 TDS 值，TDS 数值可反应水的洁净程度，可应用于生活用水、水培等领域的水质检测。
TDS总溶解固体，又称溶解性固体总量，表明 1 升水中溶有多少毫克溶解性固体。一般来说，TDS 值越高，表示水中含有的溶解物越多，水就越不洁净。因此，TDS 值的大小，可作为反映水的洁净程度的依据之一。

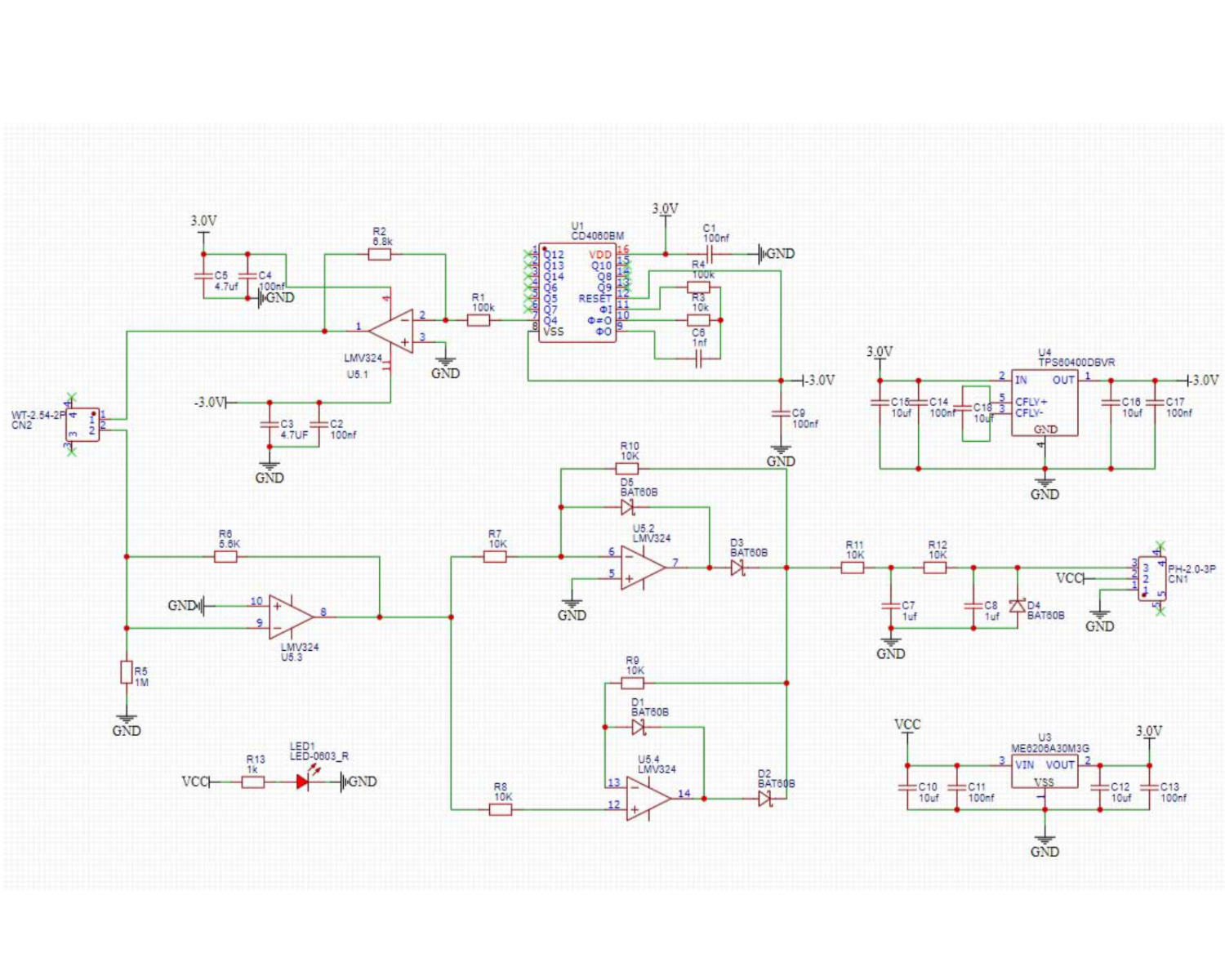

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 模拟信号 |
-
供电电压： 3.3V-5V
-
连接方式：PH2.0 3P端子线
-
安装方式：螺丝/积木固定

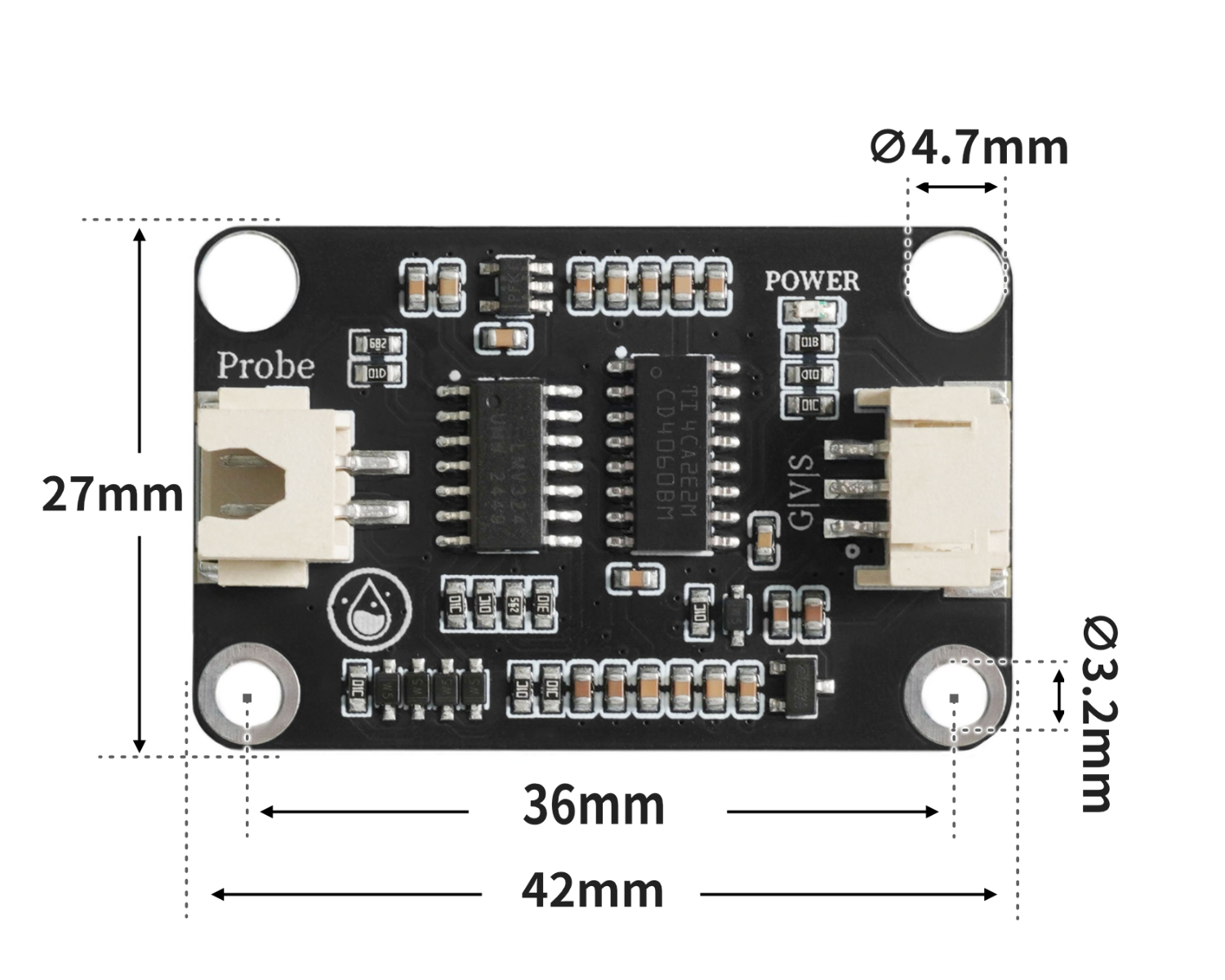

4、电路板尺寸 点这里回到目录
5、添加Arduino库文件
不会使用库文件的参考这里：库文件安装使用
库文件下载：点击下载
米思齐UNO开发板库文件安装步骤（使用代码前先下载安装米思齐库文件）：参考链接
6、添加MicroPython环境库文件 点这里回到目录
不会安装库文件的请点击这里：参考链接
7、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板)：点击下载
#include "GravityTDS.h"
#define TdsSensorPin A1
GravityTDS gravityTds;
volatile float item;
void setup(){
gravityTds.setPin(TdsSensorPin);
gravityTds.setAref(5.0);
gravityTds.setAdcRange(1024);
gravityTds.begin();
item = 0;
Serial.begin(9600);
}
void loop(){
gravityTds.update();item = gravityTds.getTdsValue();
Serial.println(String("TDS：") + String(item) + String("ppm"));
delay(1000);
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：

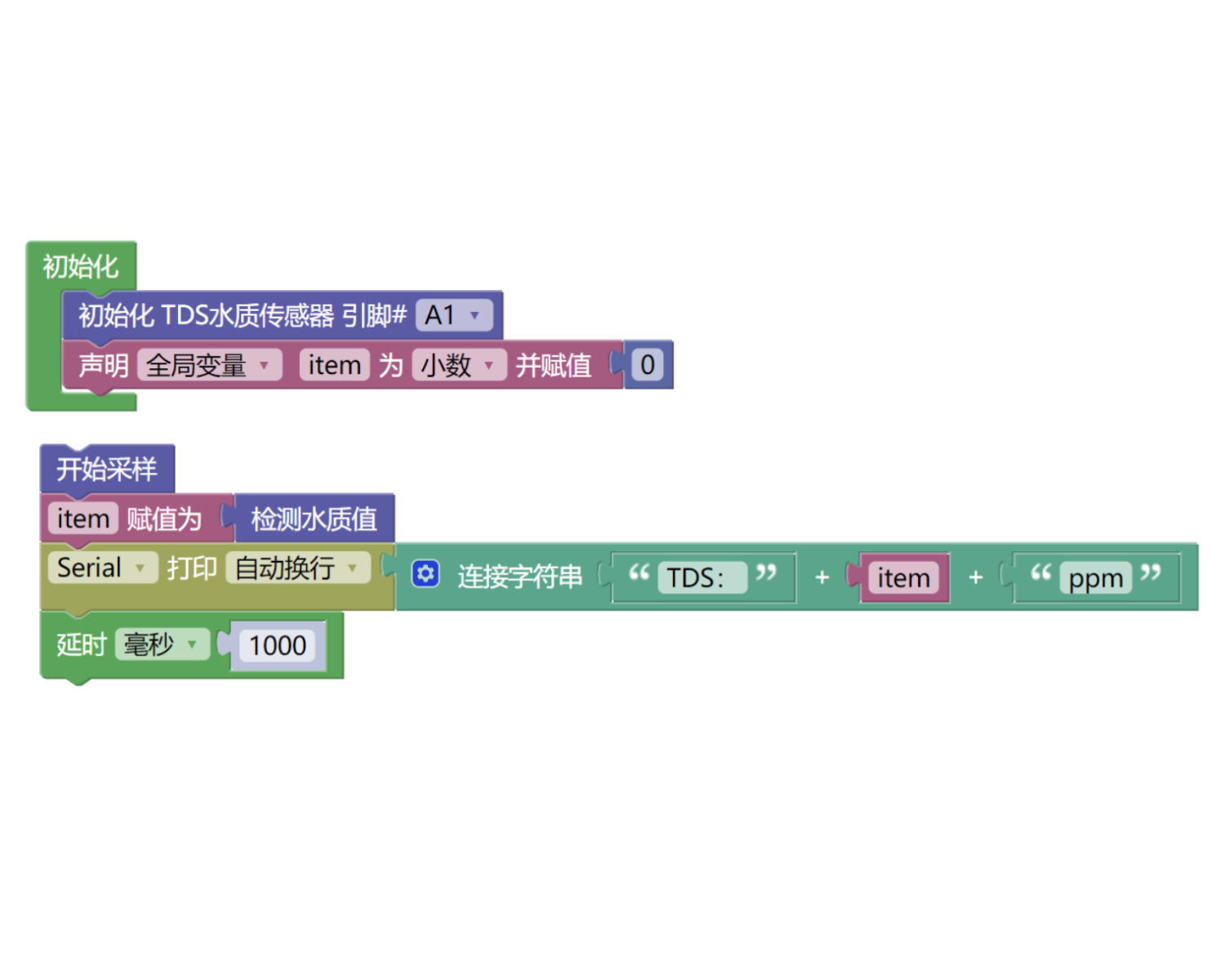

8、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序（UNO开发板)：点击下载
示例程序(ESP32开发板)：点击下载

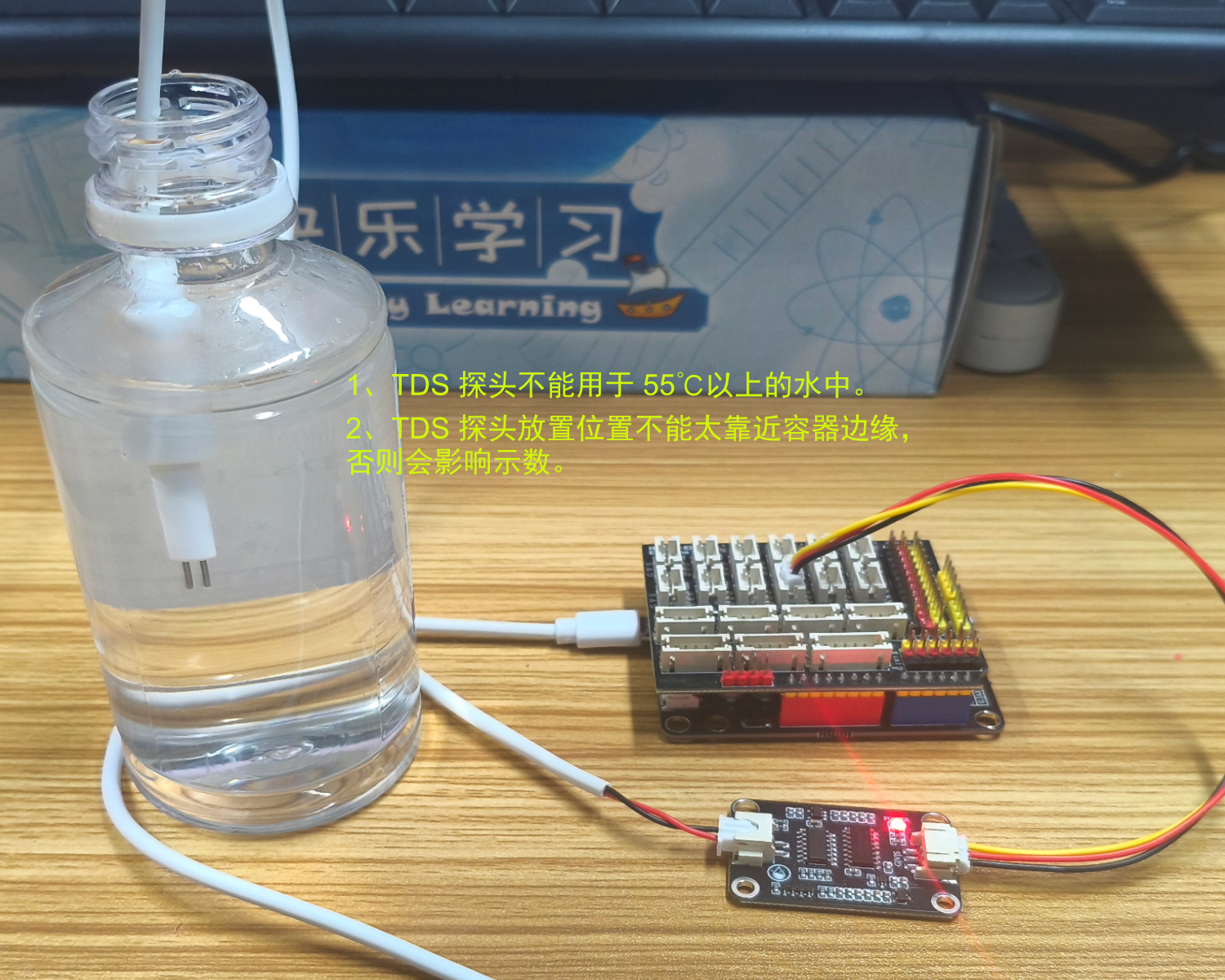

9、测试环境搭建 点这里回到目录
Arduino UNO 测试环境搭建
准备配件：
- UNO-R3 开发板 *1
- UNO-R3 EXP 扩展板 *1
- USB type-c 数据线 *1
- HS-S79-PL TSD水质传感器模块*1
- PH2.0 3P双头端子线 *1

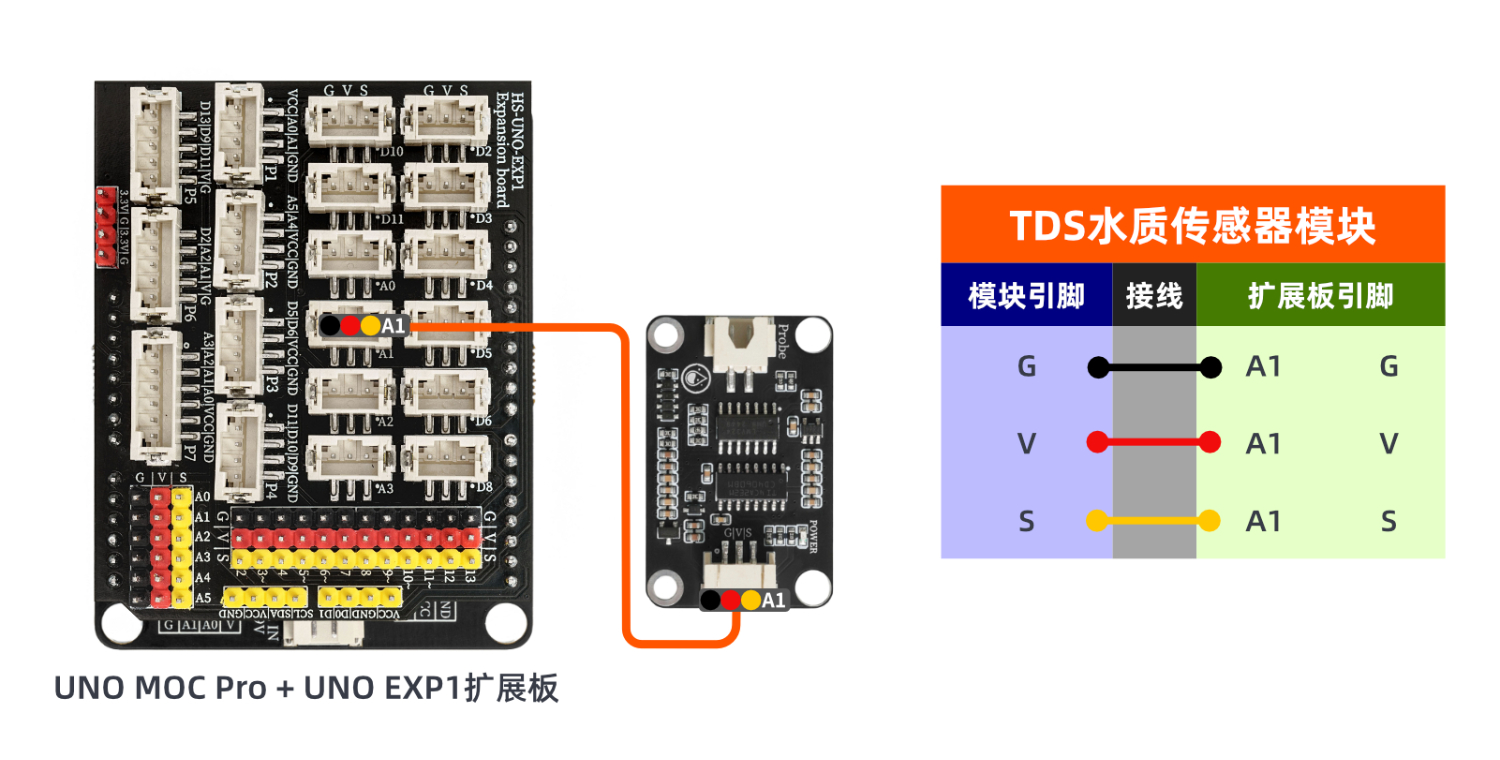

电路接线图：
ESP32 Python 测试环境搭建
10、视频教程 点这里回到目录
Arduino UNO视频教程：点击查看
ESP32 Python视频教程：
11、测试结论 点这里回到目录
Arduino UNO测试结论：
下入代码，即可在电脑串口看到水质PPM值。注意温度影响水的电导率会导致计算的值不准。
