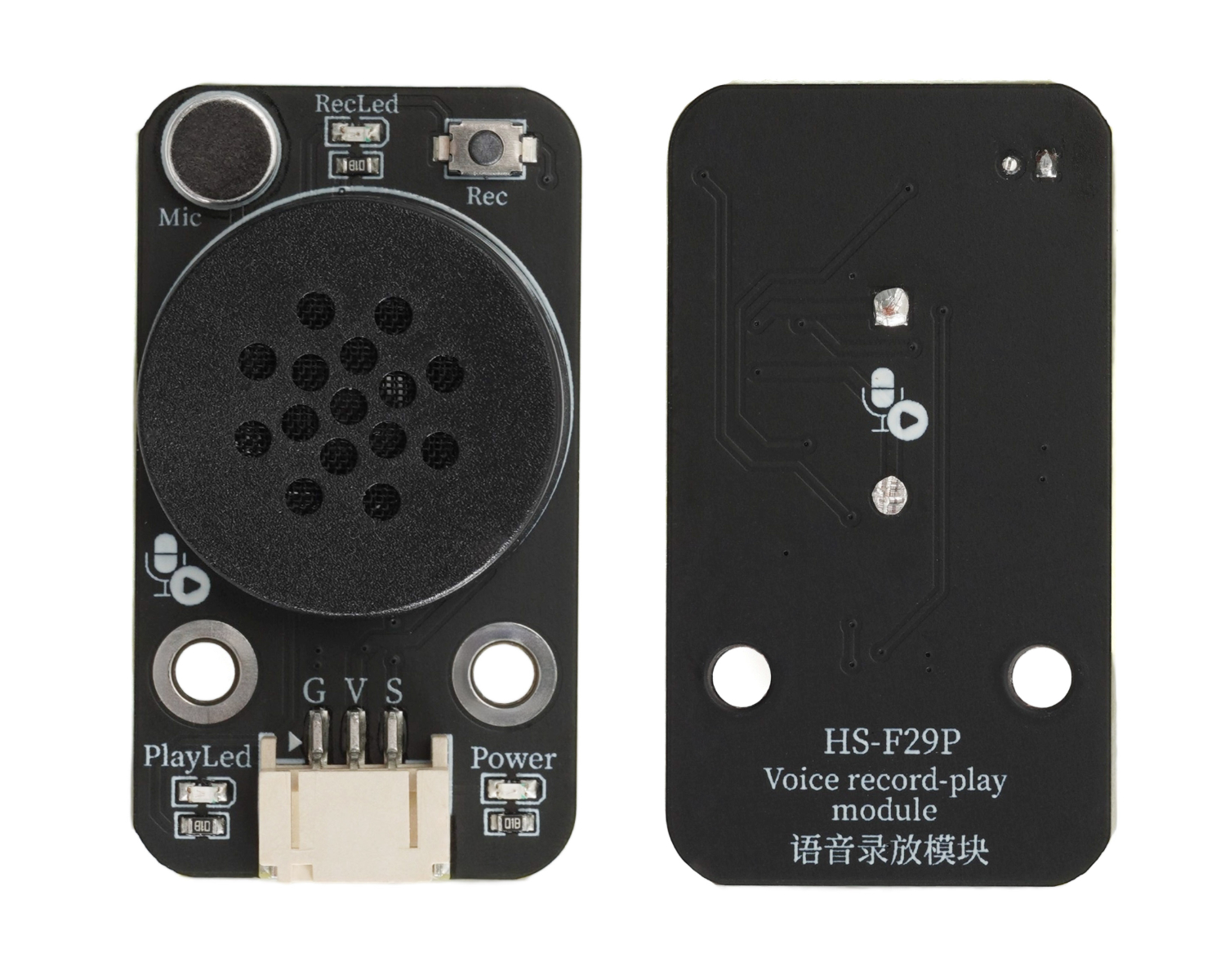

HS-F29-P 语音录放模块
1、介绍 点这里回到目录
语音录放模块是一种集成了语音信号采集、存储与播放功能的电子模块，模块上具备按键，便于开始录结束录音。板载麦克风，可以直接录音。凭借其强大的语音处理能力，在智能设备、安防系统、教育产品等领域广泛应用。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0端子线
-
安装方式：螺丝固定

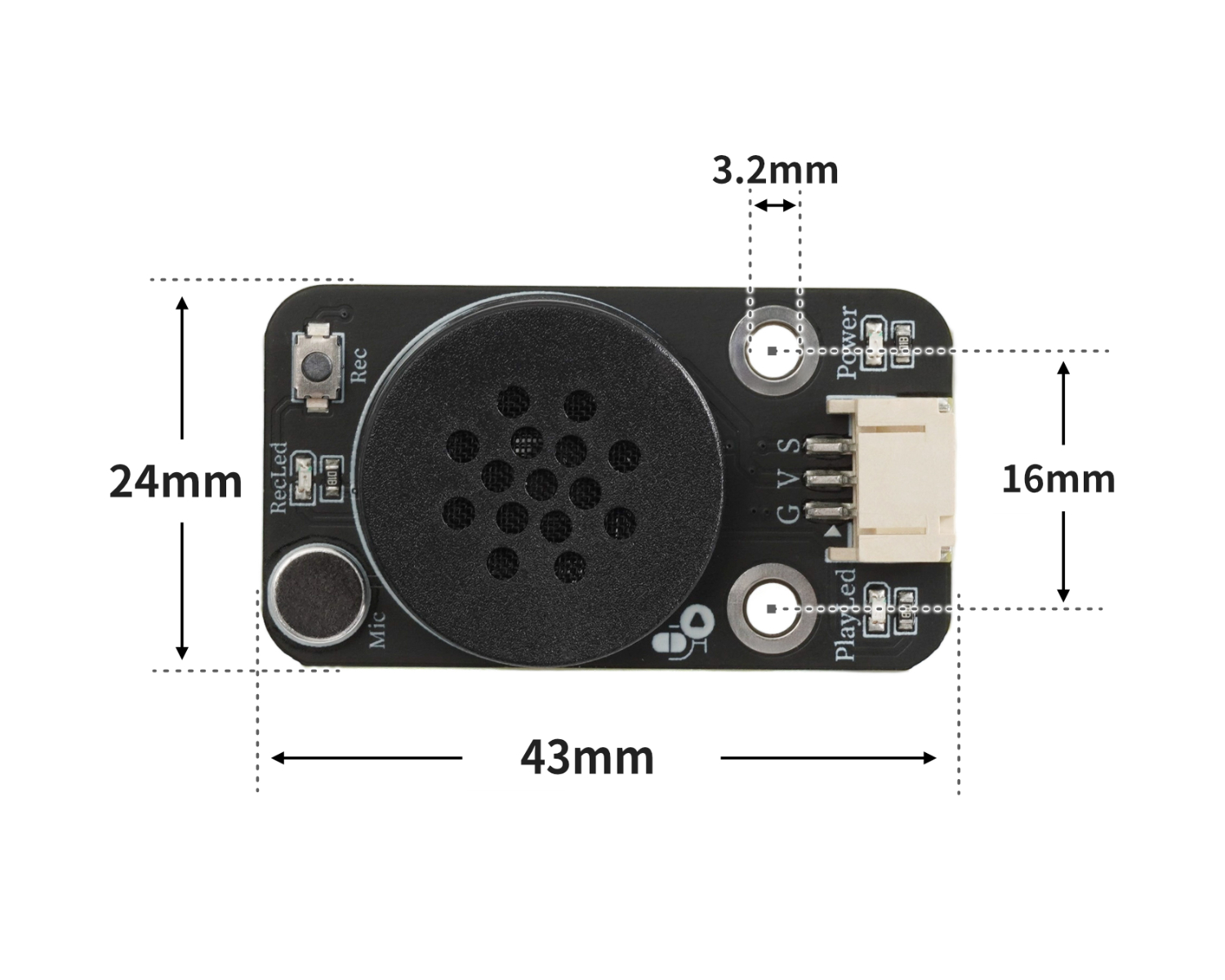

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
Arduino UNO 示例（适用于Mixly IDE、Arduino IDE）：
void setup(){
pinMode(2, INPUT);
pinMode(3, OUTPUT);
}
void loop(){
if (digitalRead(2) == LOW) {
digitalWrite(3,HIGH);
} else {
digitalWrite(3,LOW);
}
}
ESP32 Python 示例（适用于Mixly IDE /米思齐）
（开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 )：
import machine
pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
while True:
if pin4.value() == 0:
pin12.value(0)
else:
pin12.value(1)
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

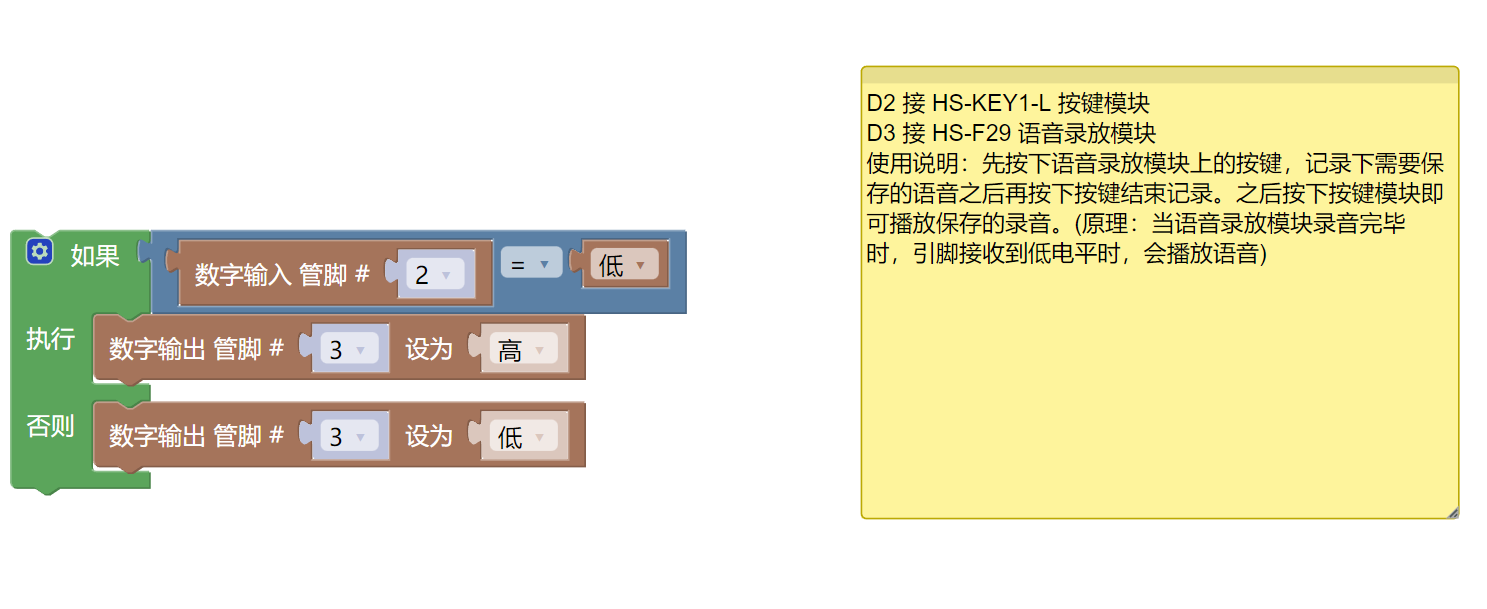

示例程序（UNO开发板）：点击下载

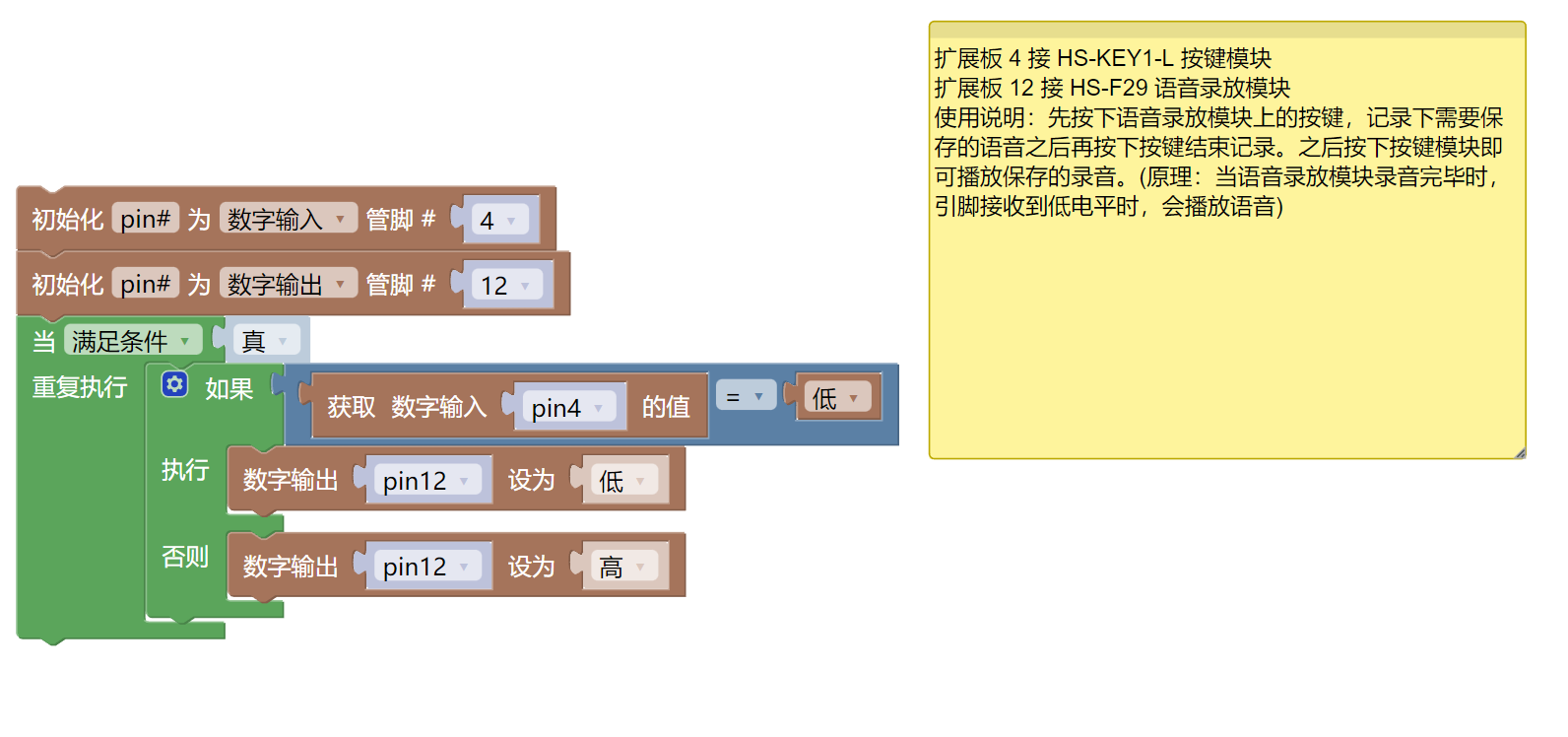

示例程序（ESP32开发板）：点击下载
7、测试环境搭建 点这里回到目录
Arduino UNO 测试环境搭建
准备配件：
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- 语音录放模块（HS-F29P）*1
- 按键开关模块（HS-KEY1p) *1
- PH2.0 3P杜邦线 *2

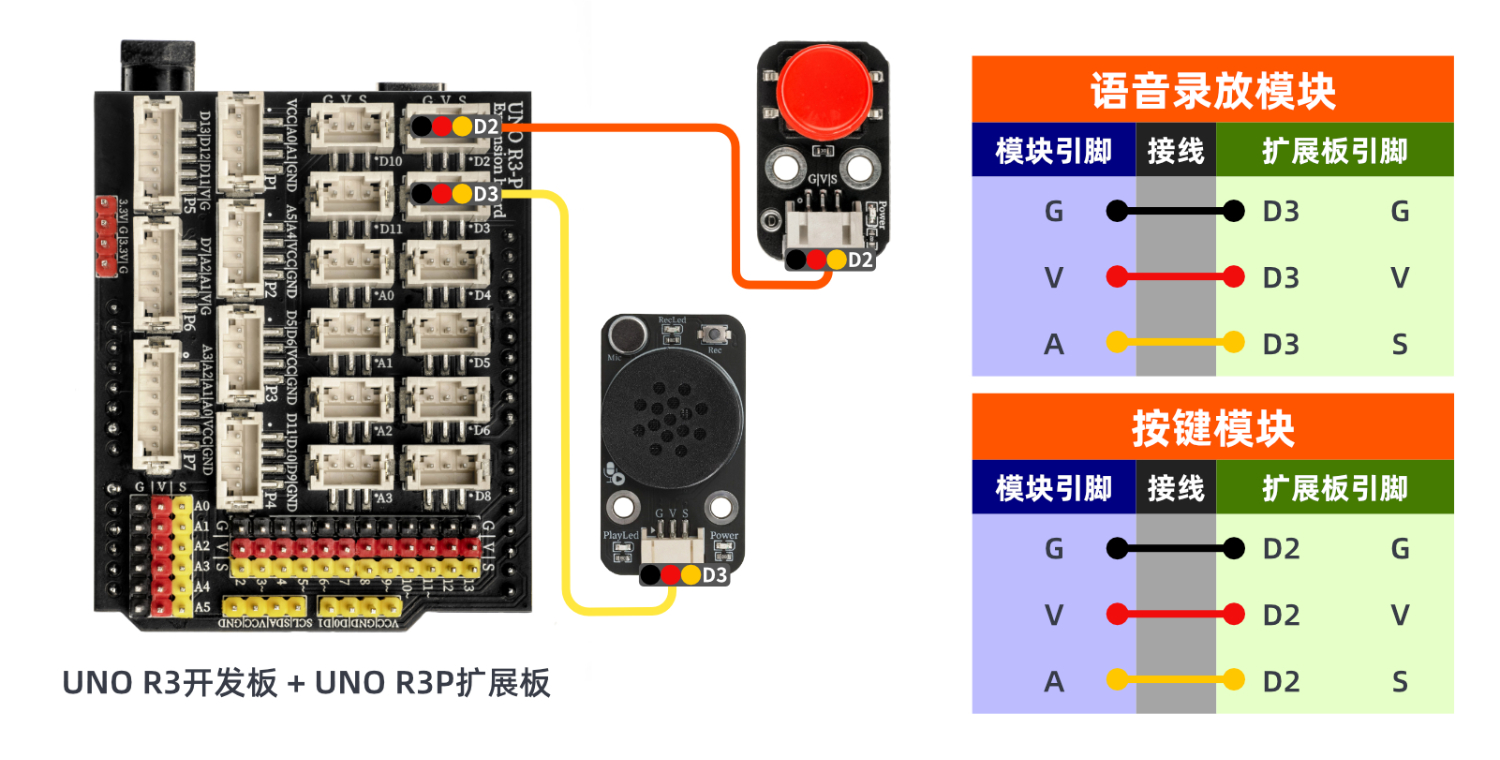

电路接线图：
ESP32 Python 测试环境搭建
8、视频教程 点这里回到目录
Arduino UNO视频教程：点击查看
ESP32 Python视频教程：
9、测试结论 点这里回到目录
Arduino UNO测试结论：
器件连接好线之后，将上述程序烧录到开发板之后，先按下语音录放模块上的按键，记录下需要保存的语音之后再按下按键结束记录。之后按下按键模块即可播放保存的录音。
ESP32 Python测试结论：
器件连接好线之后，将上述程序烧录到开发板之后，先按下语音录放模块上的按键，记录下需要保存的语音之后再按下按键结束记录。之后按下按键模块即可播放保存的录音。器
