HS-P03 3.7V 锂电池充放电模块
1、介绍 点这里回到目录
该模块按下开关可以显示锂电池电量，充电时，充电指示红灯会亮起，直观显示充电状态。当电池充满电时，充满电指示蓝灯亮起，提示充电完成。支持多种充电输入方式，能接受直流 4 - 6V 输入。配备 Type - C 5V 充电口，且设有 USB 充电 5V 接口 。能提供多种电压输出，有 3.3V 和 5V 输出接口，可满足不同用电设备的需求。3.3V 单独输出最大电流约 1A，5V 单独输出最大电流约 1.5A ，同时输出时最大电流约 1.5A ，不过部分电池因自身限制，实际输出可能达不到最大值。

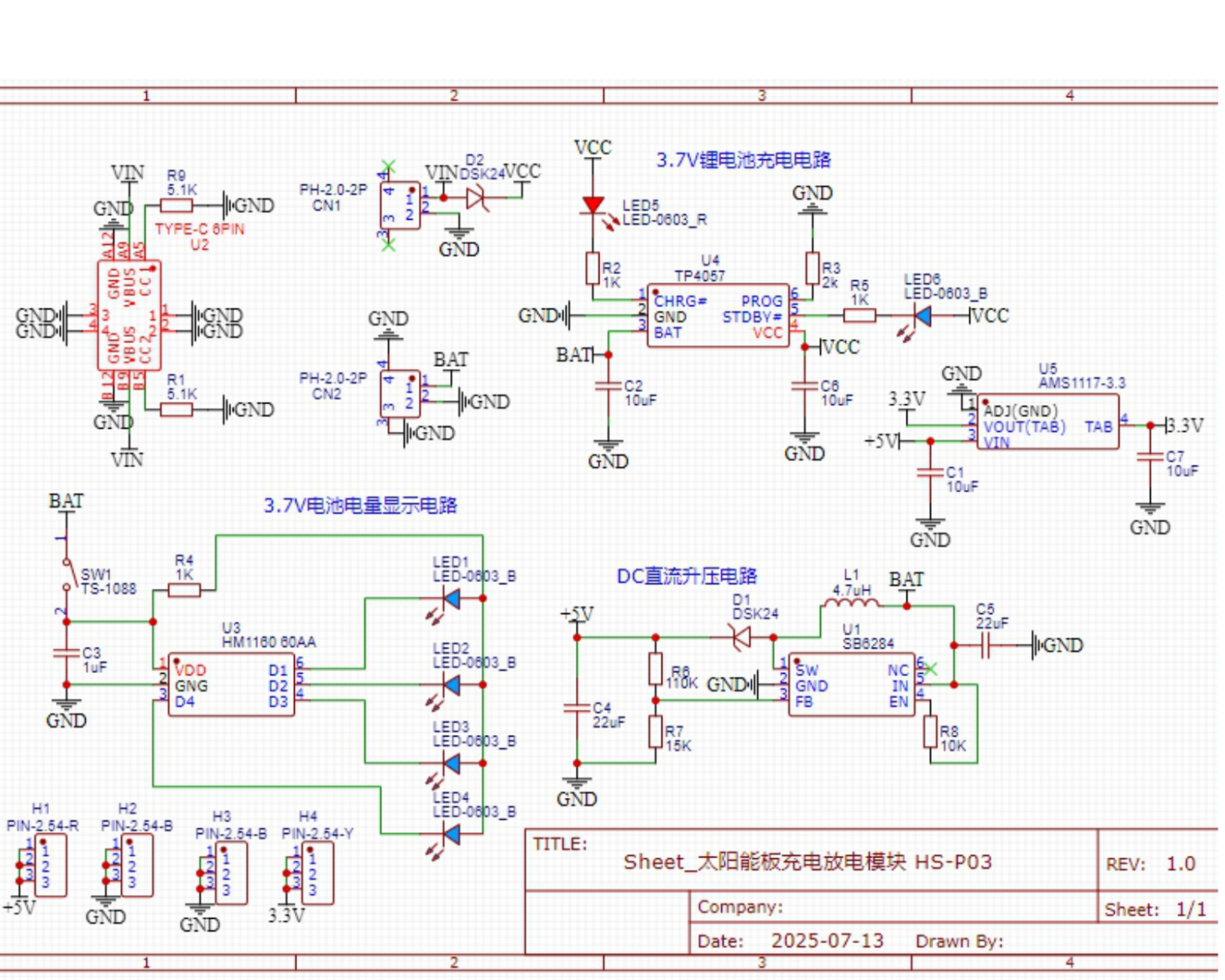

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输出负极） |
| 5V | VCC（电源输输出正极） |
| 3.3V | VCC（电源输出正极） |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0端子线
- 安装方式：螺丝固定
-
工作温度：40°~80℃
- 充电时：红灯指示灯亮起
-
充电完毕：蓝色指示灯亮起

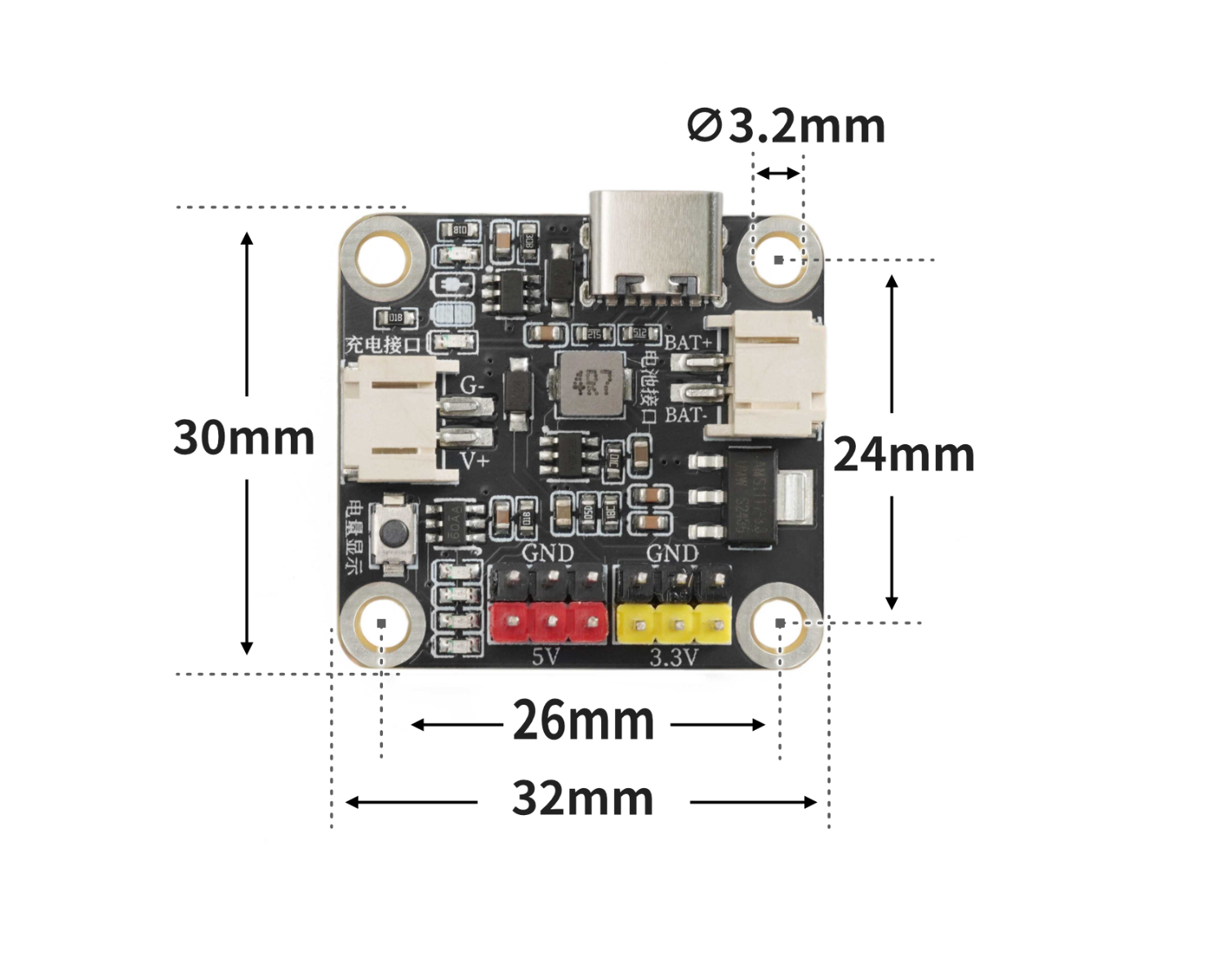

4、电路板尺寸 点这里回到目录
5、测试环境搭建 点这里回到目录
测试环境搭建

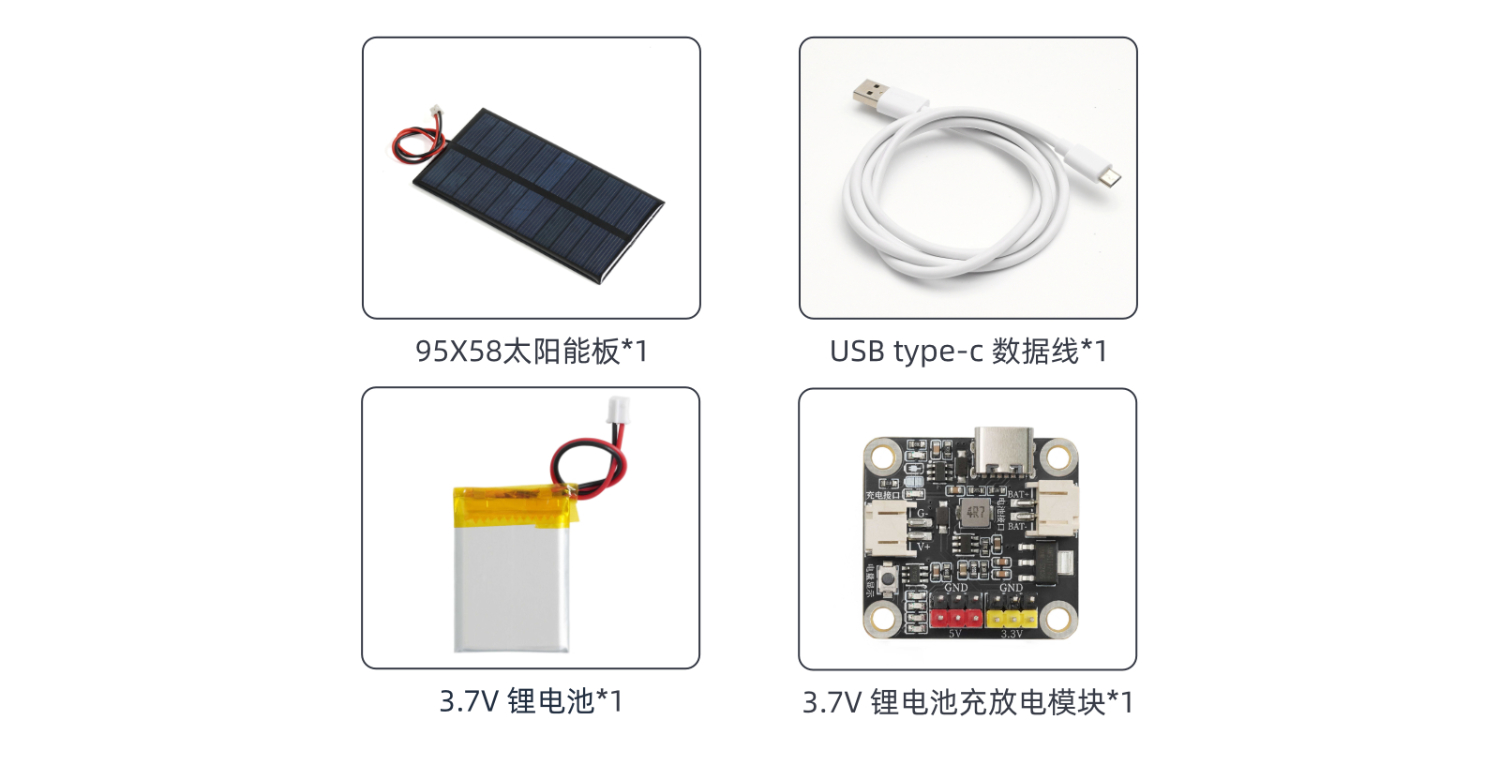

准备配件：
- 磁吸式电磁铁模块（HS-P03）*1
- 3.3v电池包
- 太阳能光伏板
配件：
6、视频教程 点这里回到目录
视频教程：点击查看
7、测试结论 点这里回到目录
测试结论：

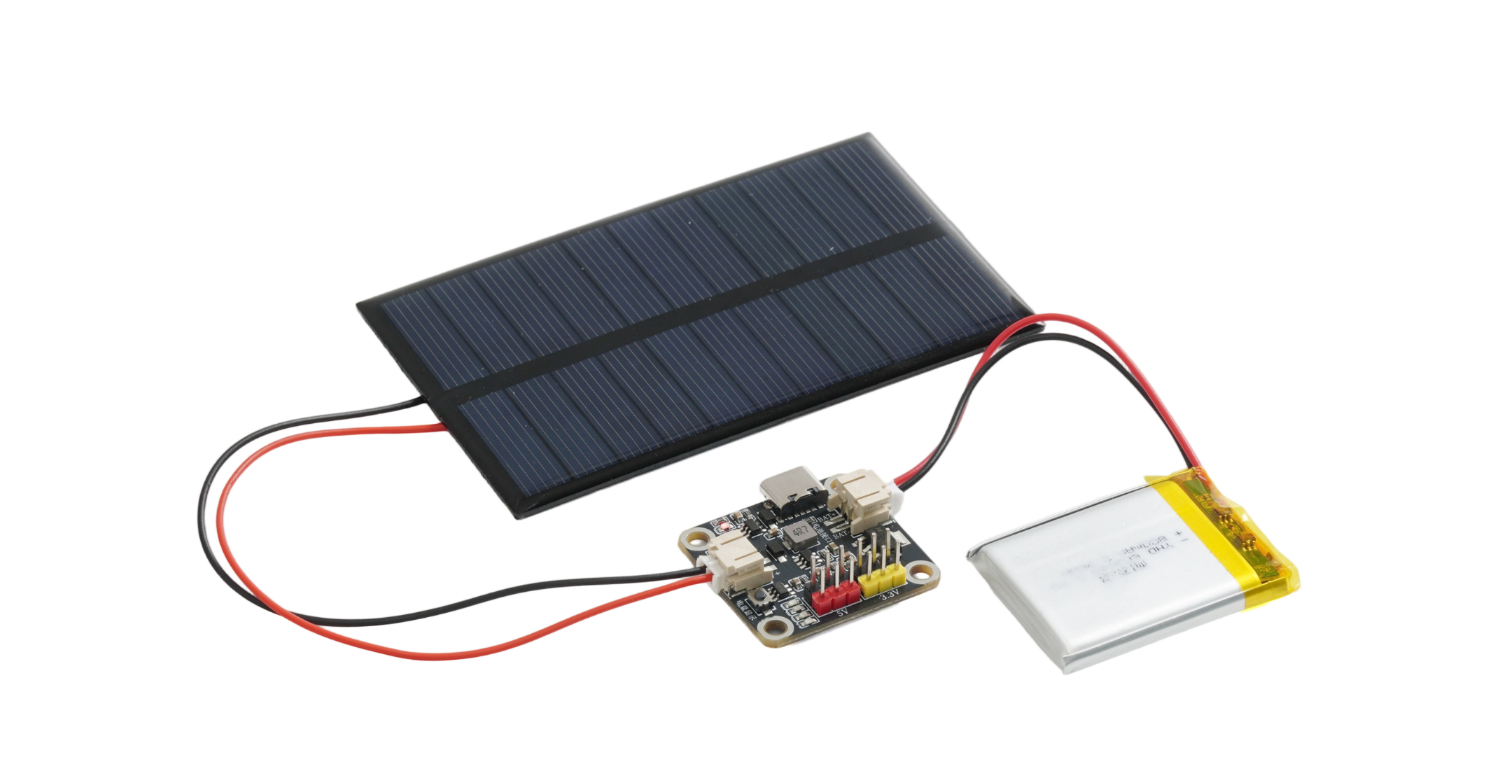

将光伏板线和电池包接上时，放置太阳底下直射（一定要太阳直射），过一会即可观察到红灯指示灯亮起，表明充电成功。
