HS-S62A-PL 射频感应读写模块

目 录 （点击目录列表可以跳转到相应位置）

1. 介绍

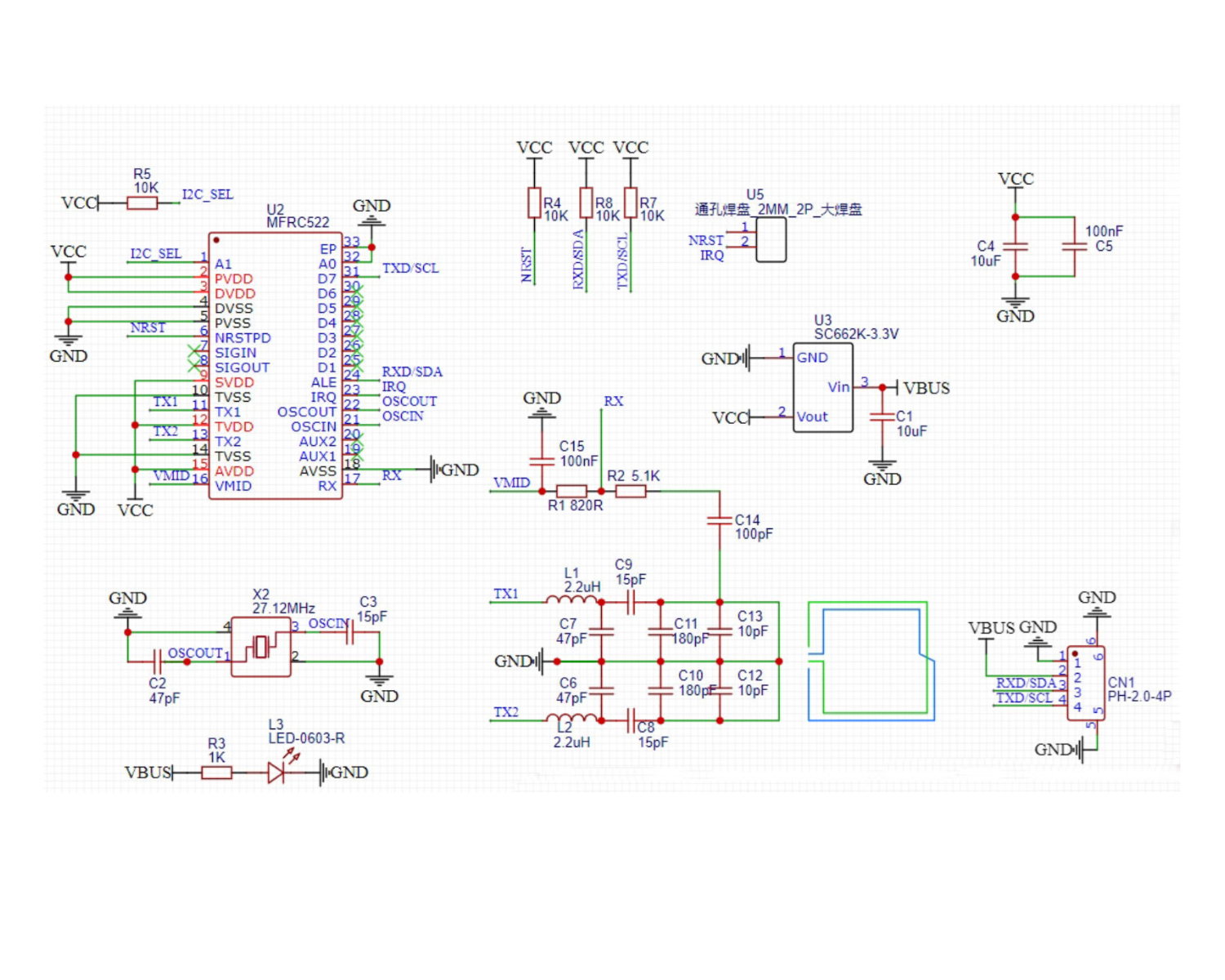

2. 原理图
3. 模块参数

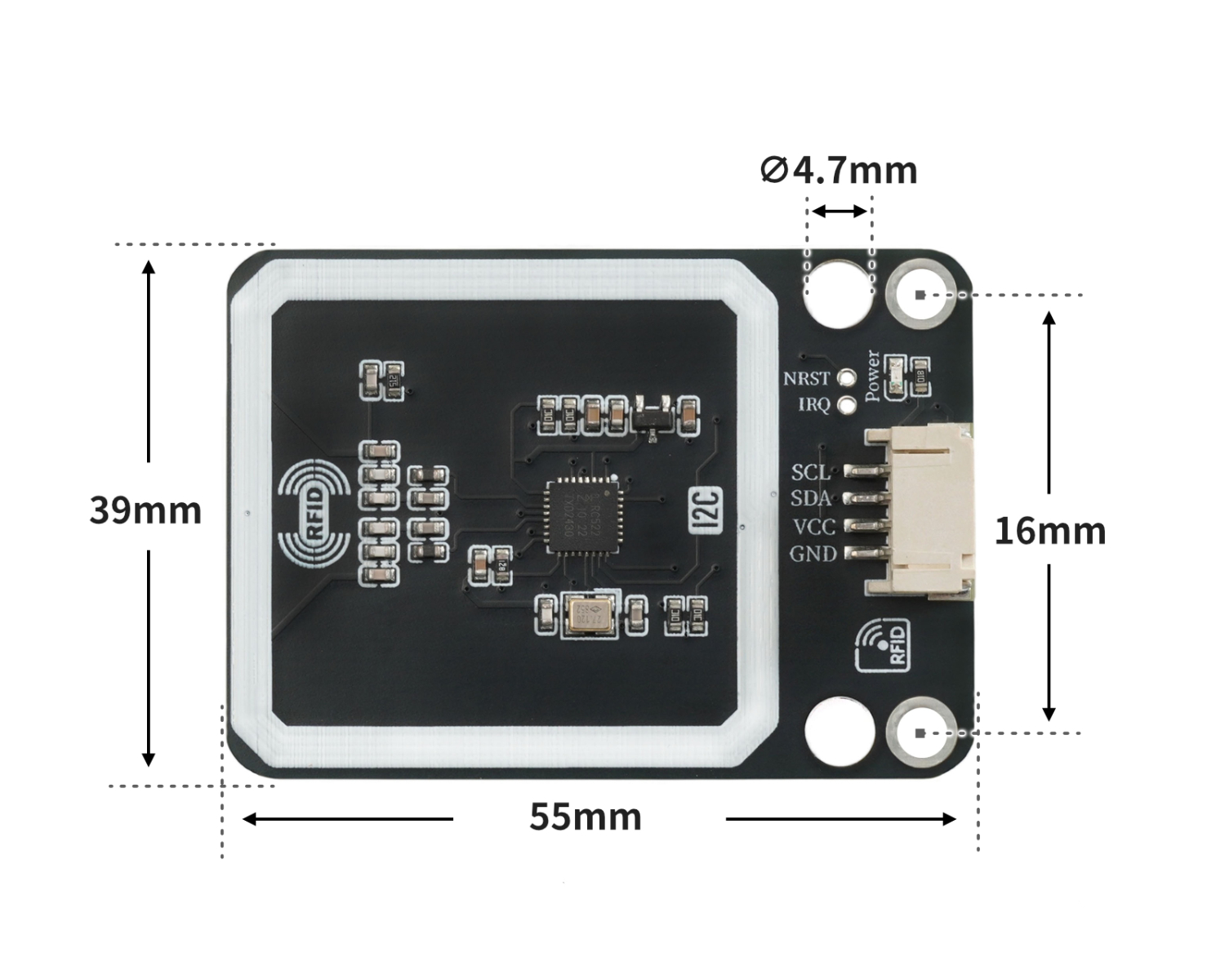

4. 电路板尺寸
5. 添加Arduino库文件
6. 添加Micropython库文件
7. ArduinoIDE 和Python语言示例程序
8. 米思齐 Mixly 示例程序（图形化语言）
9. Arduino测试环境搭建
10. 视频教程
11. 测试结论

---

1、介绍 点这里回到目录

NFC感应读写模块一般基于射频感应原理，当带有对应识别介质（如 RFID 标签、NFC 标签等）的物体进入到其有效感应范围（感应距离根据模块类型和功率有所不同，从几厘米到数米不等）内时，能自动检测识别到该物体，触发后续的数据交互操作，常用于自动门禁系统，当人员携带授权的感应卡片靠近读卡器一定距离时，门禁自动打开。

---

2、原理图 点这里回到目录

3、模块参数 点这里回到目录

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
SDA	数据引脚
SCL	时钟引脚

• 供电电压： 3.3V-5V

• 连接方式：PH2.0 4P端子线

• 安装方式：积木固定

---

4、电路板尺寸 点这里回到目录

---

5、添加Arduino库文件

不会使用库文件的参考这里：库文件安装使用

库文件下载：点击下载

米思齐UNO开发板库文件安装步骤（使用代码前先下载安装米思齐库文件）：参考链接

---

6、添加MicroPython环境库文件 点这里回到目录

米思齐ESP32开发板库文件下载安装步骤（使用代码前先下载安装米思齐库文件）：参考链接

---

7、Arduino IDE示例程序 点这里回到目录

示例程序（UNO开发板)：点击下载

#include "Hello_STEM_RFID.h"
#include "Wire.h"

MFRC522 mfrc522(0x28);

void setup(){
  Wire.begin();
  Serial.begin(115200);
  mfrc522.PCD_Init();
  Serial.begin(9600);
  pinMode(13, OUTPUT);
}

void loop(){
  //2133f67b
  //b6c2d896

  if ((mfrc522.PICC_IsNewCardPresent() && mfrc522.PICC_ReadCardSerial())) {
    Serial.println(String("Card UID：") + String(mfrc522.Read_Uid()));
    if (mfrc522.Read_Uid() == "2133f67b") {
      digitalWrite(13,HIGH);

    } else if (mfrc522.Read_Uid() == "b6c2d896") {
      digitalWrite(13,LOW);
    }

  }

}

示例程序(ESP32开发板)：

---

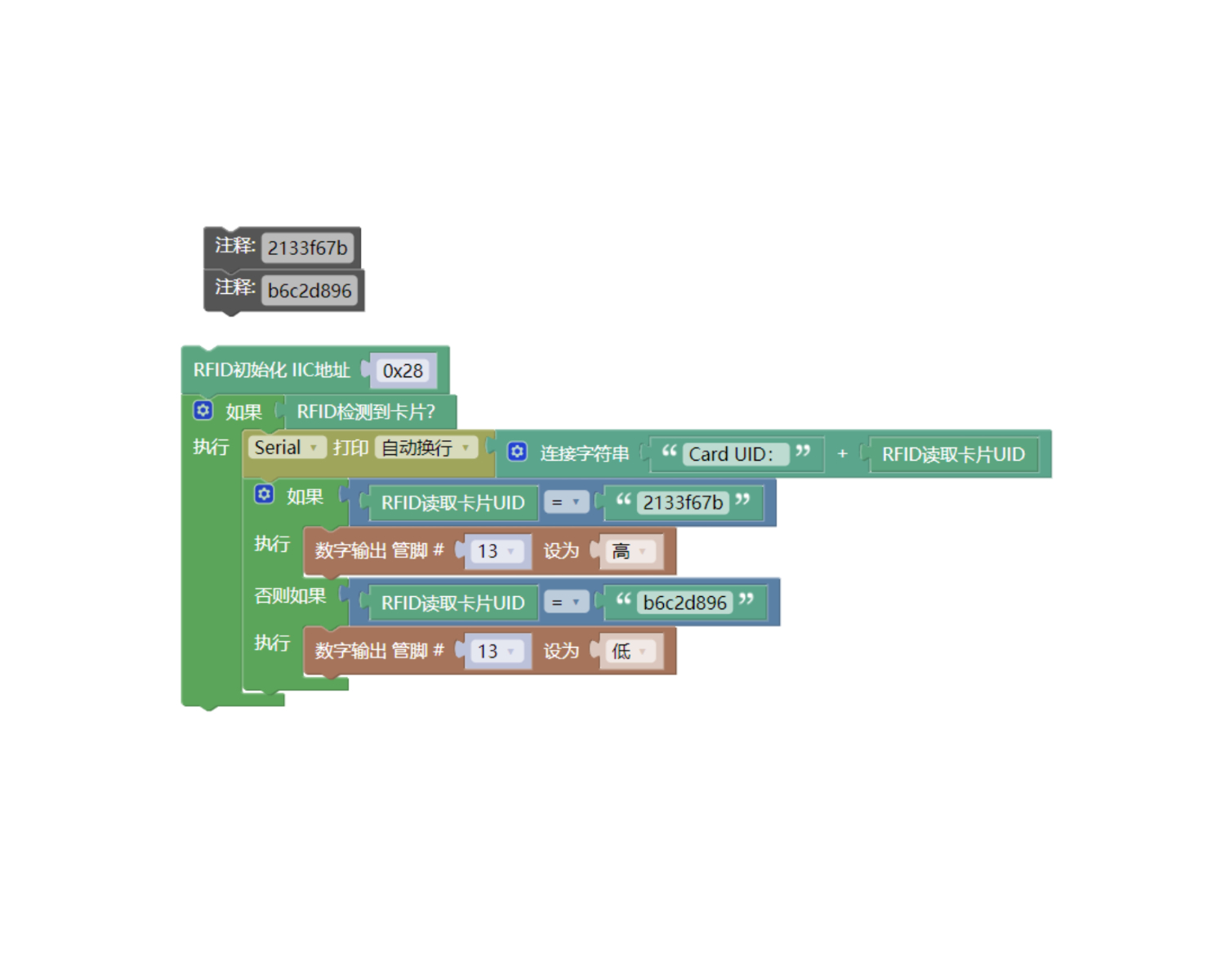

8、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

示例程序（UNO开发板)：点击下载

示例程序(ESP32开发板)：点击下载

---

9、测试环境搭建 点这里回到目录

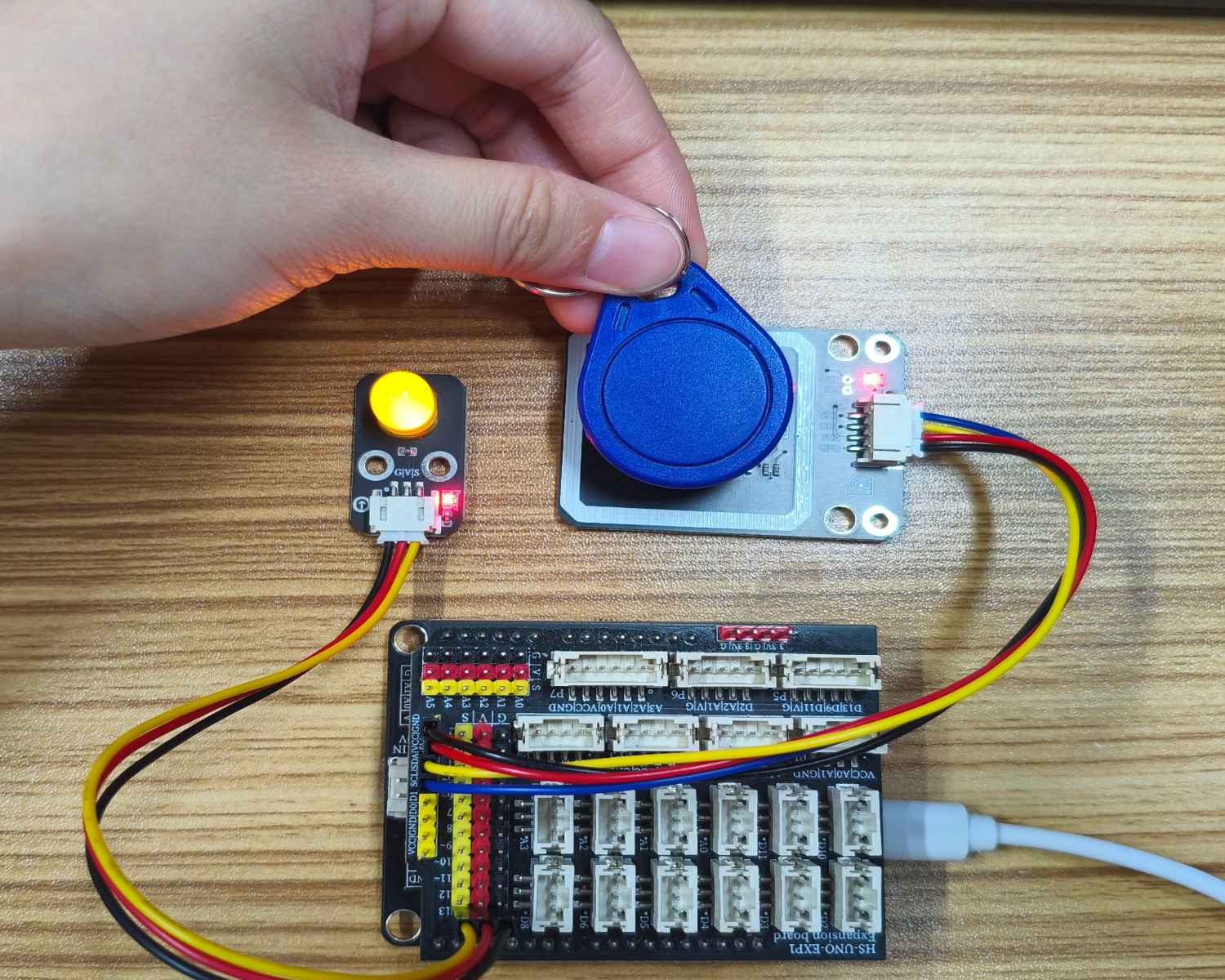

Arduino UNO 测试环境搭建

准备配件：

• UNO-R3 开发板 *1
• UNO-R3 EXP 扩展板 *1
• USB type-c 数据线 *1
• HS-S62A-PL 射频感应读写模块 *1
• LED灯模块 *1
• PH2.0 4P端子线转杜邦 *1

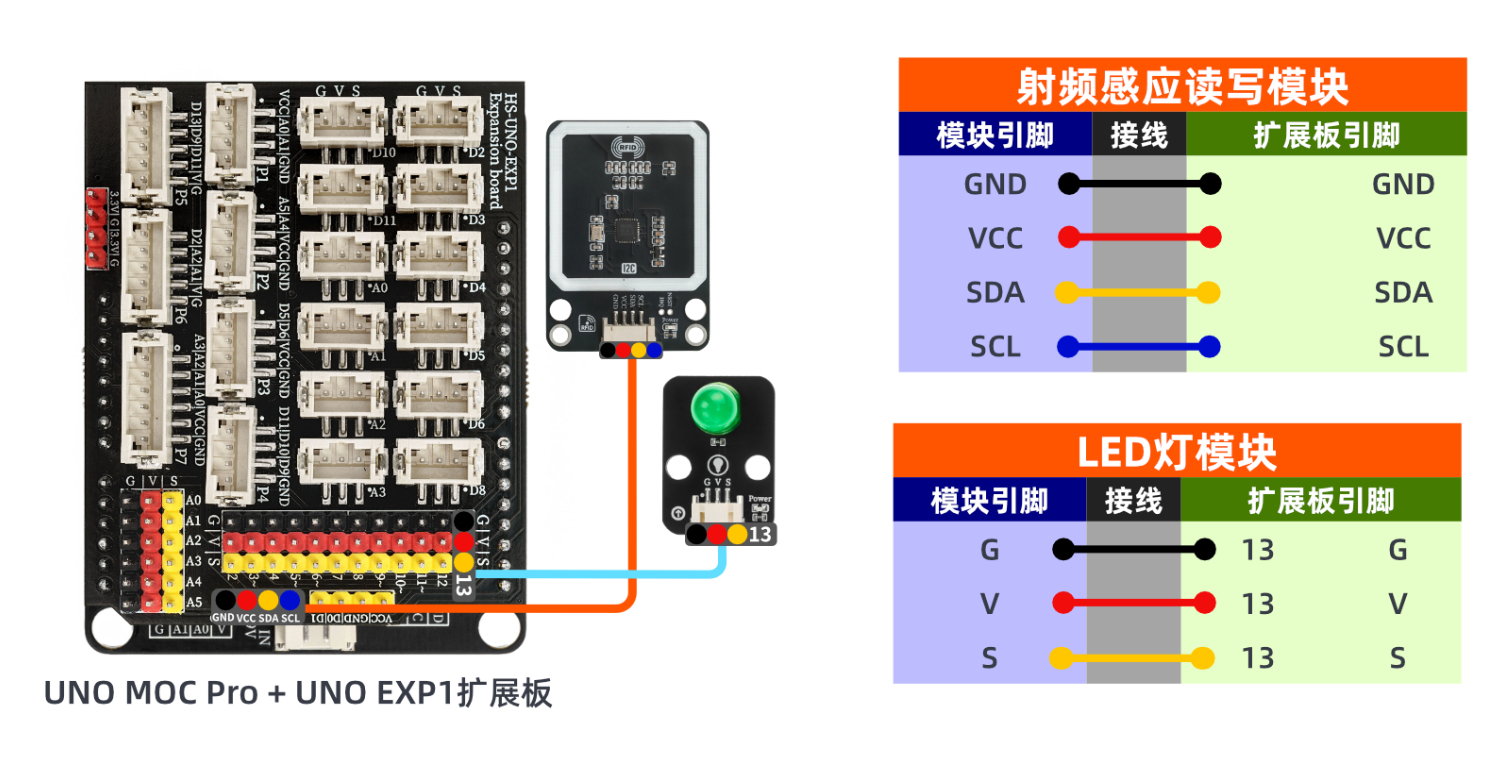

电路接线图：

ESP32 Python 测试环境搭建

---

10、视频教程 点这里回到目录

Arduino UNO视频教程：点击查看

ESP32 Python视频教程：

---

11、测试结论 点这里回到目录

Arduino UNO测试结论：

发现串口显示总线电压、分流电压、电流值、功率值。

---
