HS-F32-PL 音频放大器模块
1、介绍 点这里回到目录
经过放大后的音频信号驱动扬声器工作，扬声器将电信号转换为声音信号，从而发出声音。通过调节蓝色旋钮，能够改变放大电路的某些参数（如增益等），进而调整输出声音的音量大小。可以通过设置不同频率（音符），可以依次播放不同音调，组成简单的音乐旋律，用于制作简单的电子音乐装置，比如电子琴、音乐盒等。可以将其当作无源蜂鸣器使用，模块上的电位器可以通过螺丝刀手动调节其音量。

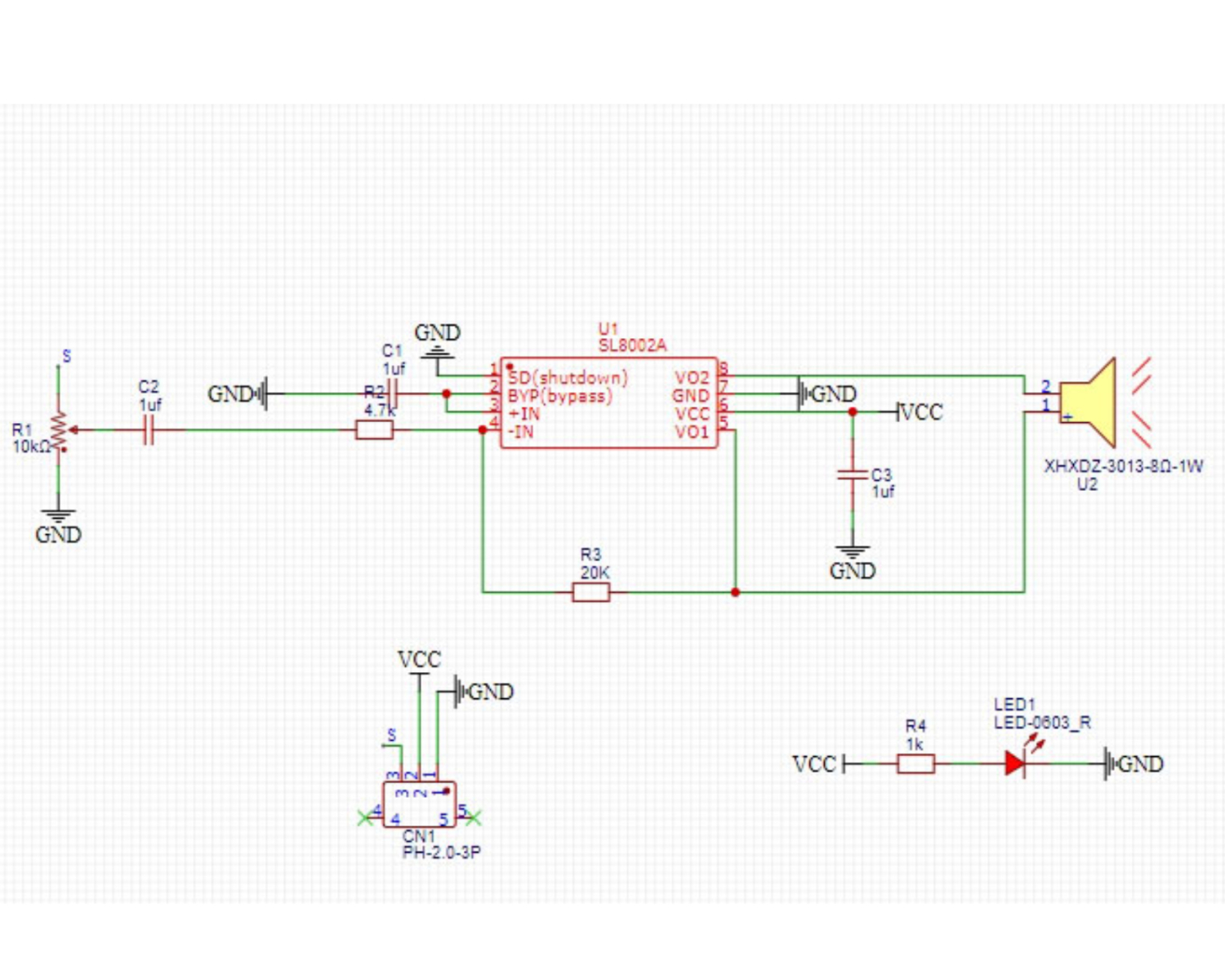

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0 3P端子
-
安装方式：双螺丝或者乐高积木固定

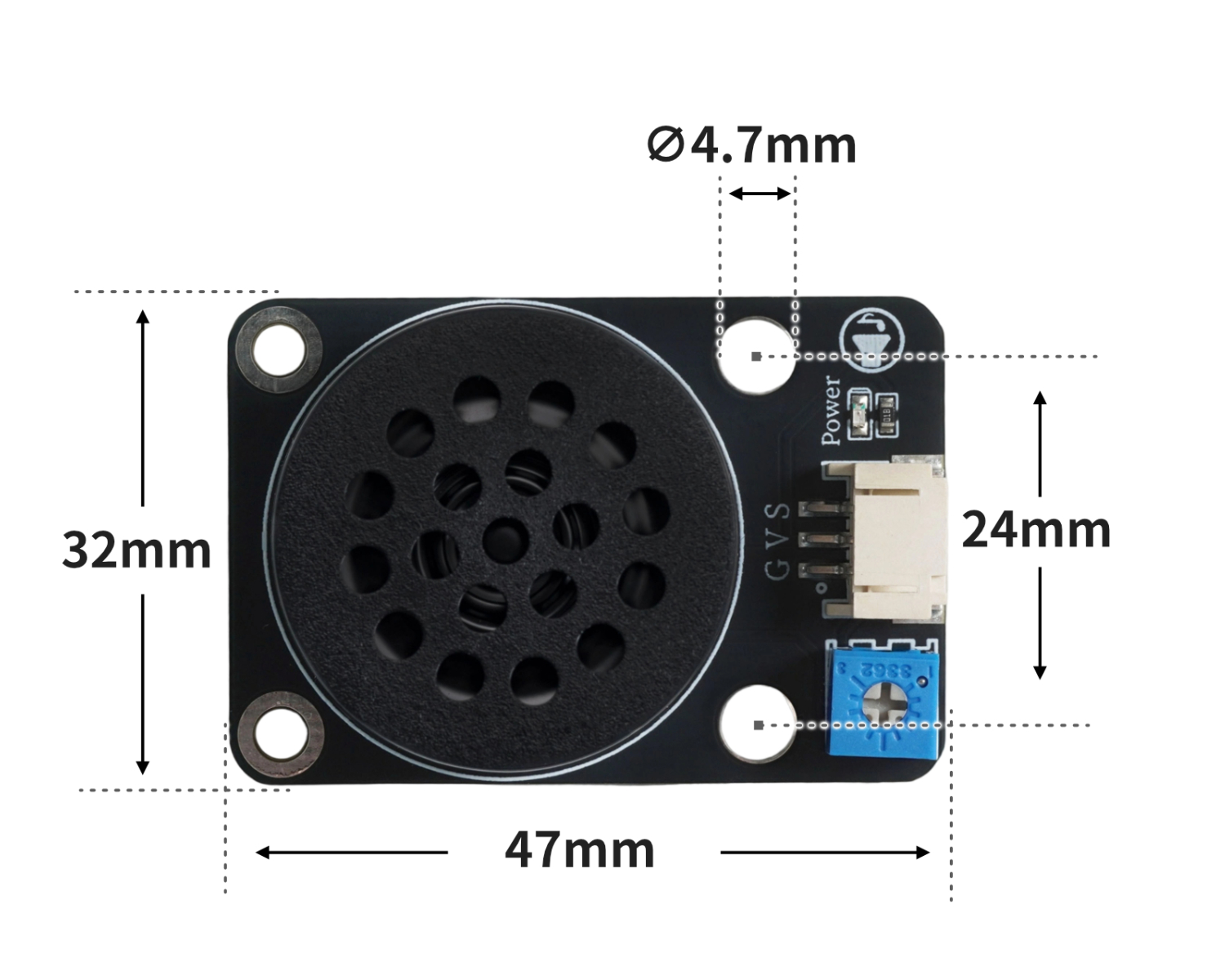

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
Arduino UNO 示例（适用于Mixly IDE、Arduino IDE）：
void setup(){
pinMode(8, OUTPUT);
}
void loop(){
tone(8,131);
delay(500);
tone(8,147);
delay(500);
tone(8,165);
delay(500);
tone(8,175);
delay(500);
tone(8,196);
delay(500);
tone(8,220);
delay(500);
tone(8,247);
delay(500);
}
ESP32 Python 示例（适用于Mixly IDE /米思齐）
（开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 )：
import music
midi = music.MIDI(4)
while True:
midi.play(midi.DADADADUM)
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

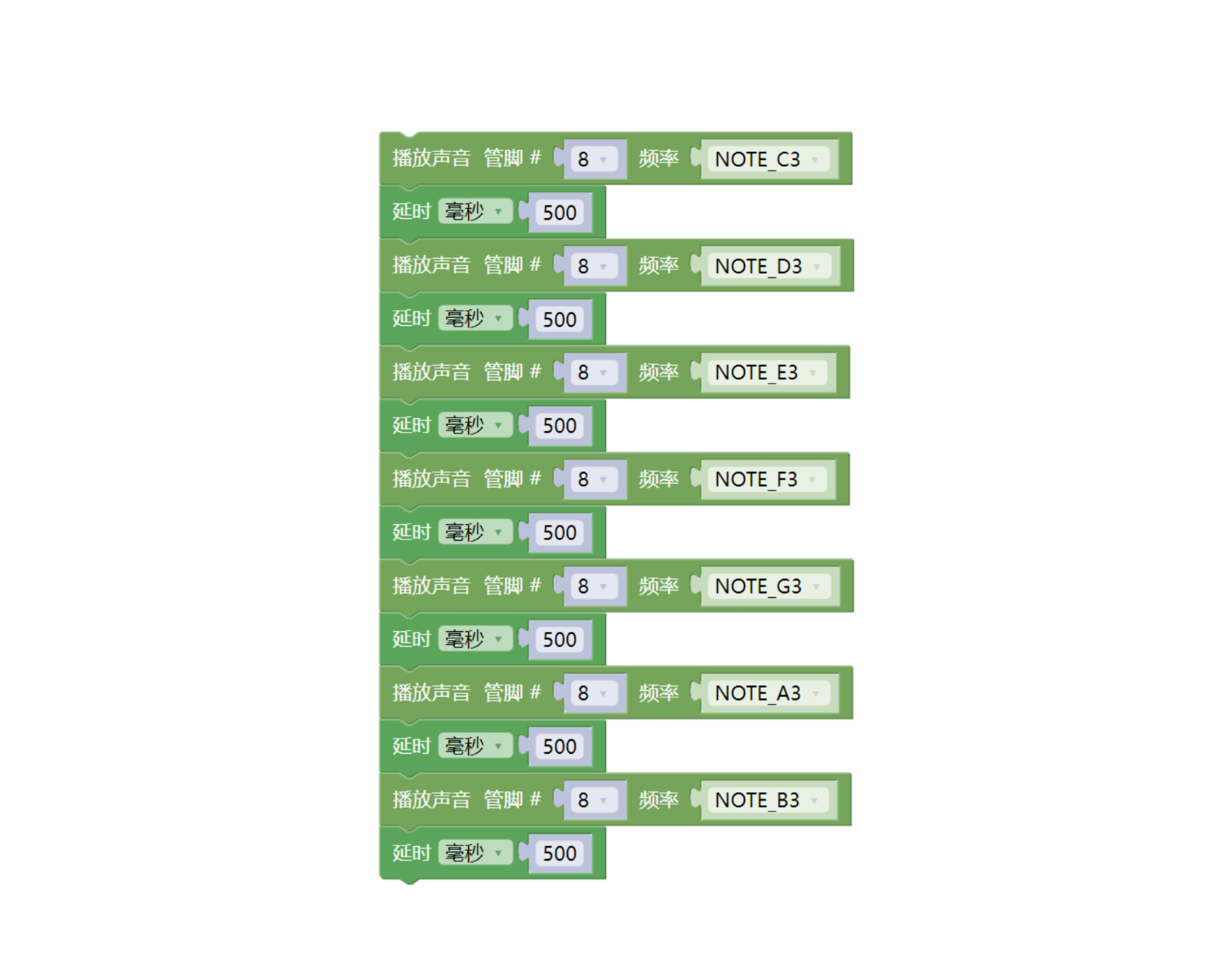

Arduino UNO 图形化示例程序：点击下载

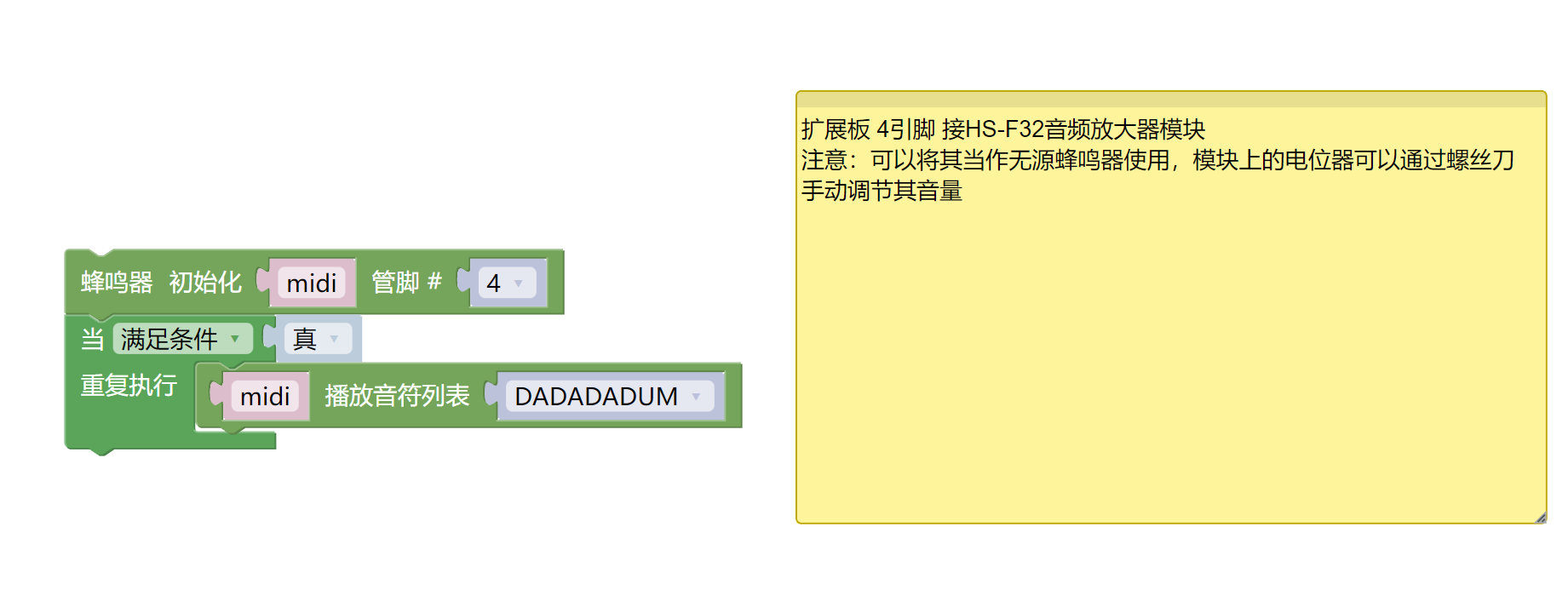

ESP32 Python图形化示例程序：点击下载
7、测试环境搭建 点这里回到目录

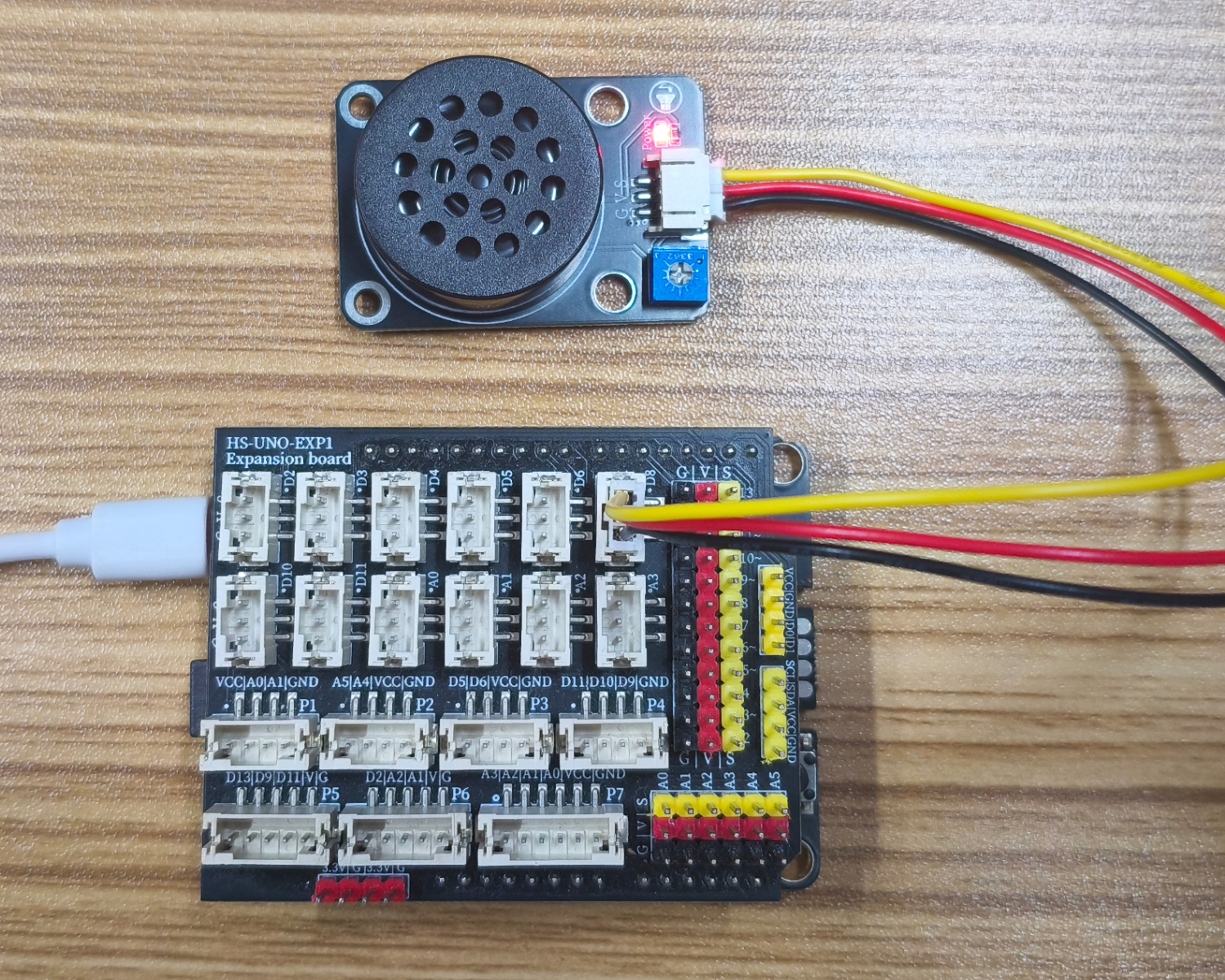

Arduino UNO 测试环境搭建
准备配件：
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- 音频放大模块（HS-F32-PL）*1
- PH2.0 3P双头端子线*1

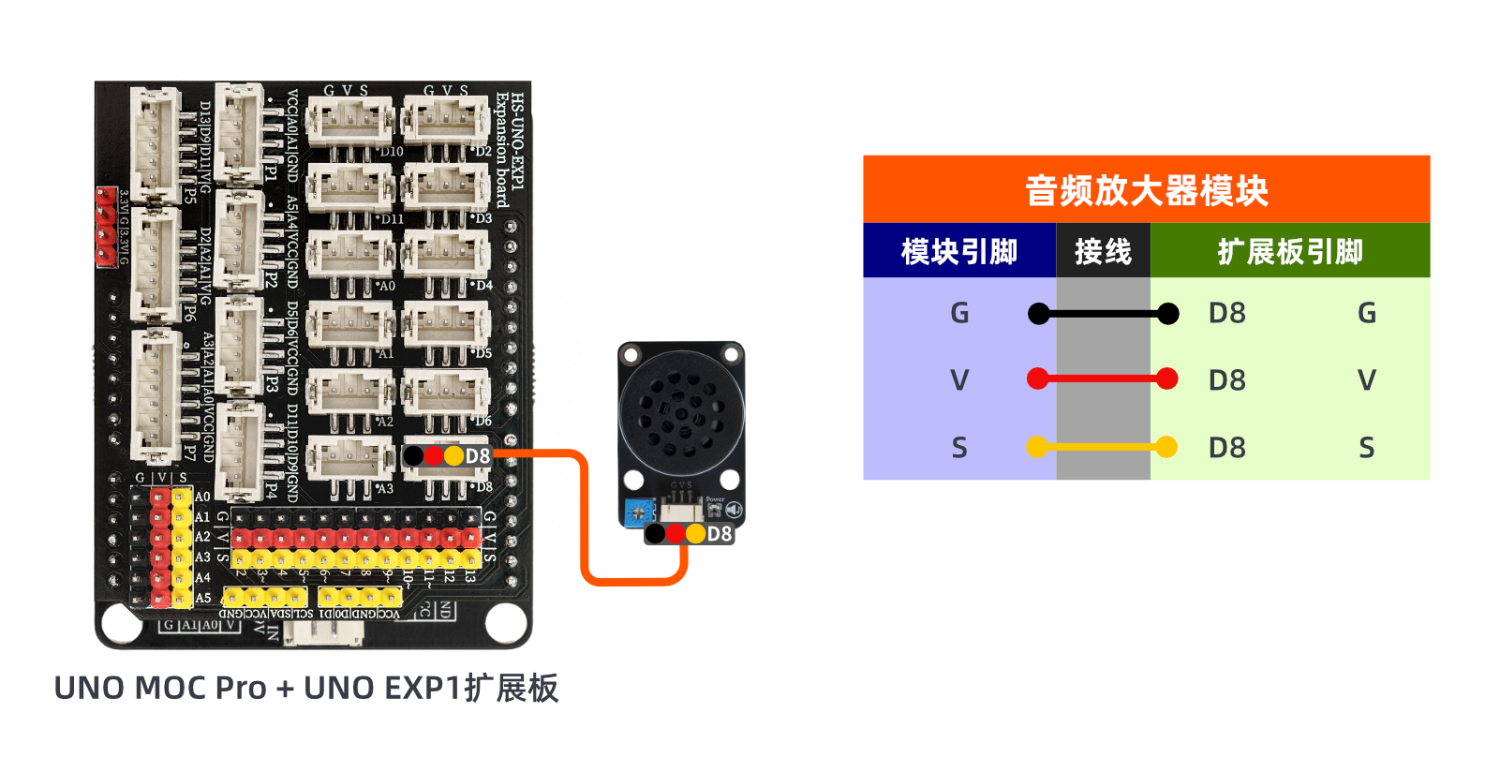

电路接线图：
ESP32 Python 测试环境搭建
8、视频教程 点这里回到目录
Arduino UNO视频教程：
ESP32 Python视频教程：
9、测试结论 点这里回到目录
Arduino UNO测试结论：
器件连接好线之后，将上述程序烧录到Arduino UNO 开发板之后，会听到蜂鸣器发出不同频率的声音。
ESP32 Python测试结论：器件连接好线之后，将上述程序烧录到ESP32开发板之后，会听到蜂鸣器发出不同频率的声音。
