HS-F30-PL 2.66寸电子墨水屏
- 介绍
- 原理图
- 模块参数
- 电路板尺寸
- 添加Arduino库文件
- 添加Micropython库文件
- ArduinoIDE 和Python语言示例程序
- 米思齐 Mixly 示例程序（图形化语言）
- Arduino测试环境搭建
- 视频教程
- 测试结论
1、介绍 点这里回到目录
电子水墨屏采用 “微胶囊电泳显示” 技术，其基本原理是悬浮在液体中的带电纳米粒子受到电场作用而产生迁移，在环境光下通过反射形成接近传统印刷纸张的显示效果，从而使屏幕上呈现出黑白等颜色的图案和文字。显示颜色主要为黑、白两色，能够提供清晰、高对比度的图像显示，接近纸质的显示质感。注意：UNO开发性能不够无法驱动墨水屏。

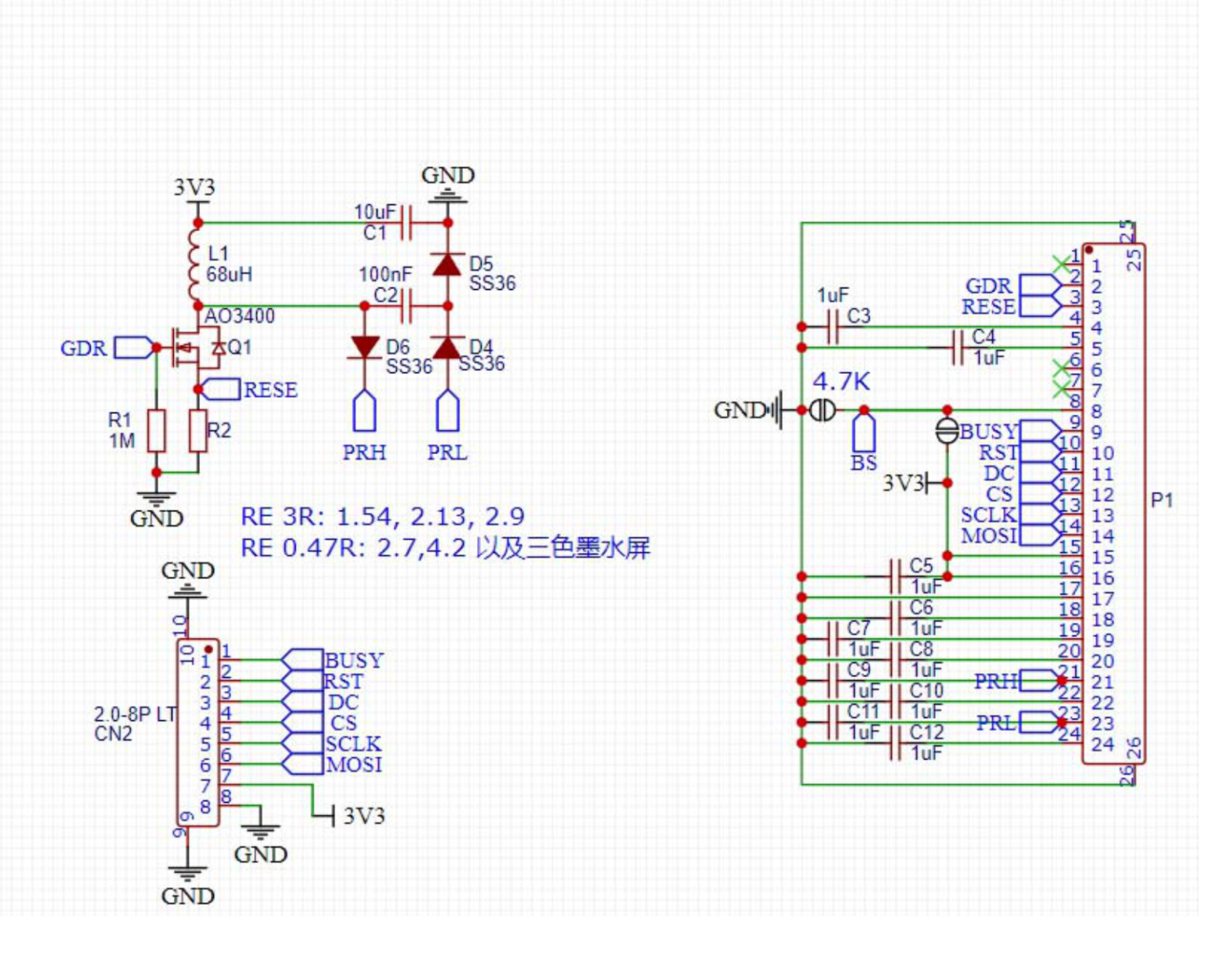

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| SDA | SPI数据引脚 |
| SCL | SCL串行时钟引脚 |
| CS | 片选引脚 |
| DC | 数据引脚 |
| RST | 外部复位引脚 |
| BUSY | 忙态输出引脚 |
-
供电电压： 3.3V
-
连接方式：PH2.0 4P端子线
- 分辨率：152(H) X 296(V)pixel
- 驱动芯片：SSD1680
-
安装方式：积木固定

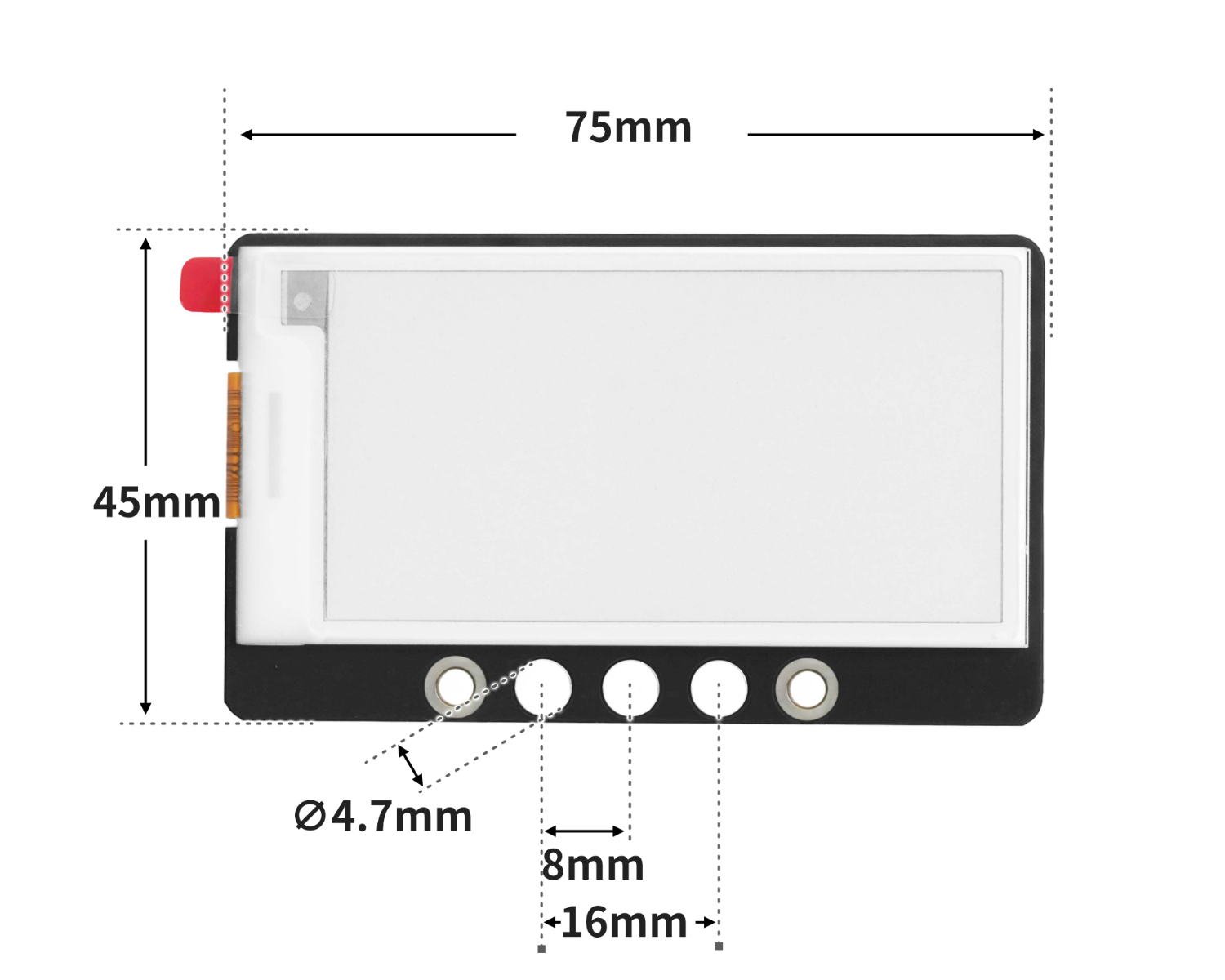

4、电路板尺寸 点这里回到目录
5、添加Arduino库文件
不会使用库文件的参考这里：库文件安装使用
库文件下载：点击下载
将下载好的Arduino 库文件解压到桌面后，将其放入Arduino 的libraries文件夹下。
6、添加MicroPython环境库文件 点这里回到目录
不会安装库文件的请点击这里：参考链接
7、Arduino IDE示例程序 点这里回到目录
示例程序（ESP32开发板)：点击下载
#include "DEV_Config.h"
#include "EPD.h"
#include "GUI_Paint.h"
#include <stdlib.h>
void setup(){
EPD_SetPin(13,14,15,26,27,25);
DEV_Module_Init();
EPD_2IN66_Init();
DEV_Delay_ms(500);
UBYTE *BlackImage;
UWORD Imagesize = ((EPD_2IN66_WIDTH % 8 == 0)? (EPD_2IN66_WIDTH / 8 ): (EPD_2IN66_WIDTH / 8 + 1)) * EPD_2IN66_HEIGHT;
if((BlackImage = (UBYTE *)malloc(Imagesize)) == NULL) {
printf("Failed to apply for black memory...\r\n");
while(1);
}
Paint_NewImage(BlackImage, EPD_2IN66_WIDTH, EPD_2IN66_HEIGHT, 270, WHITE);
Paint_Clear(WHITE);
Paint_DrawString_EN(0, 20, "1234", &Font8,BLACK,WHITE );
Paint_DrawString_EN(0, 60, "1234", &Font8,BLACK,WHITE );
EPD_2IN66_Display(Paint.Image);
}
void loop(){
}
示例程序（ESP32-S3开发板)：点击下载

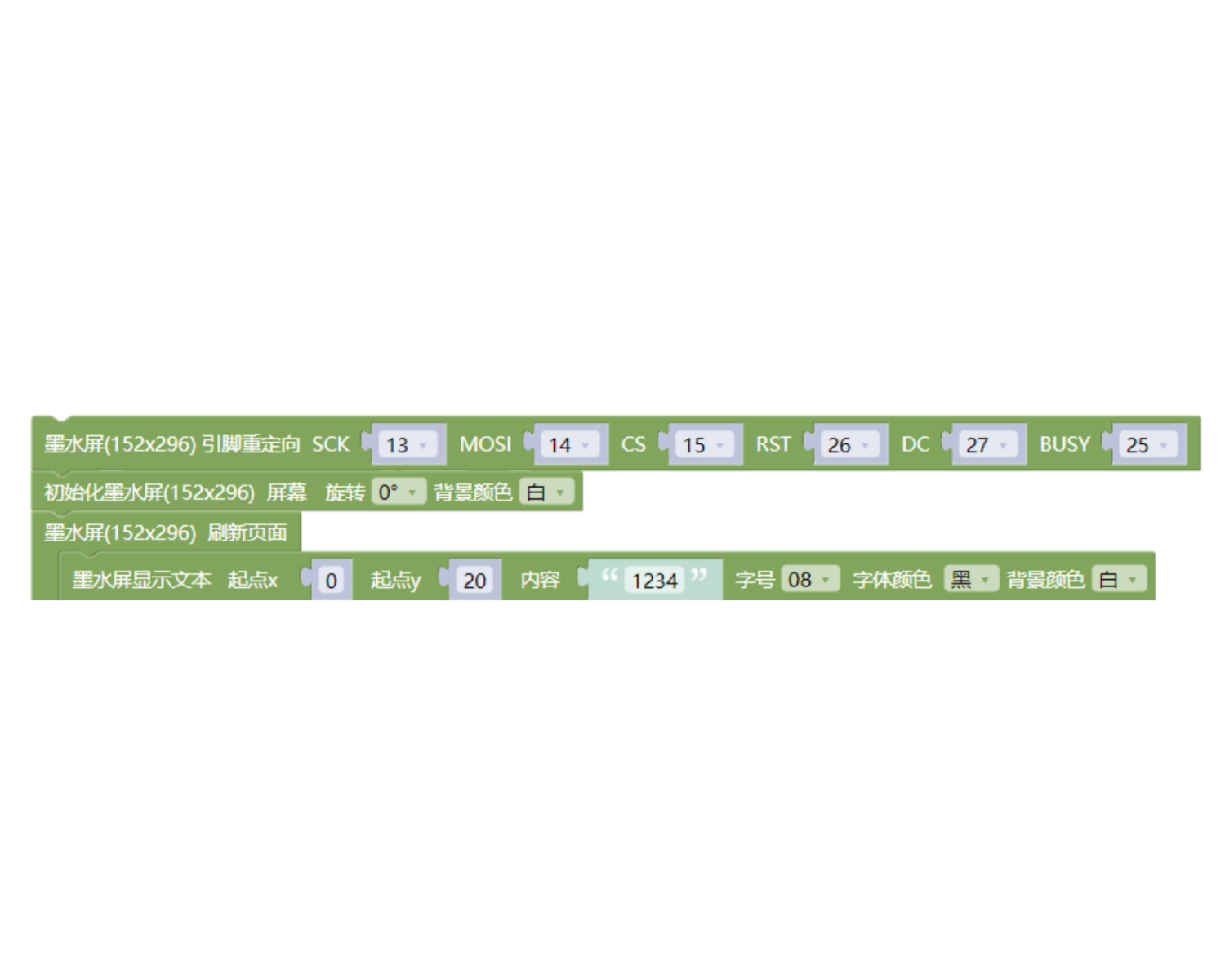

8、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
米思齐 Mixly库文件(ESP32开发板-c语言版本)：点击下载
示例程序(ESP32开发板-c语言版本)：点击下载

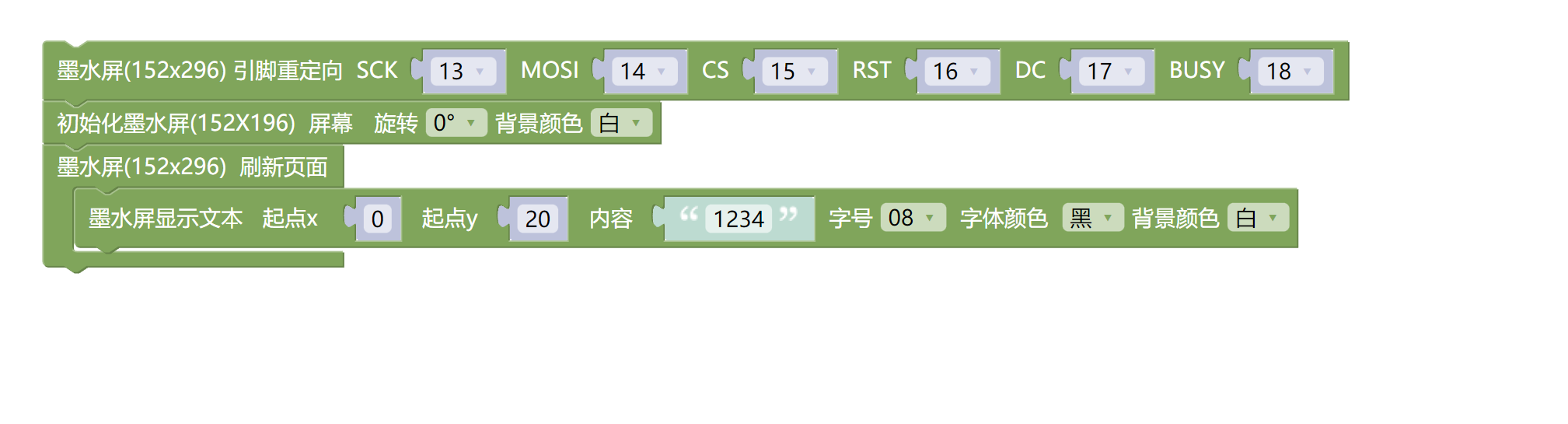

米思齐 Mixly库文件(ESP32-S3开发板-c语言版本)：点击下载
示例程序(ESP32-S3开发板-c语言版本)：点击下载

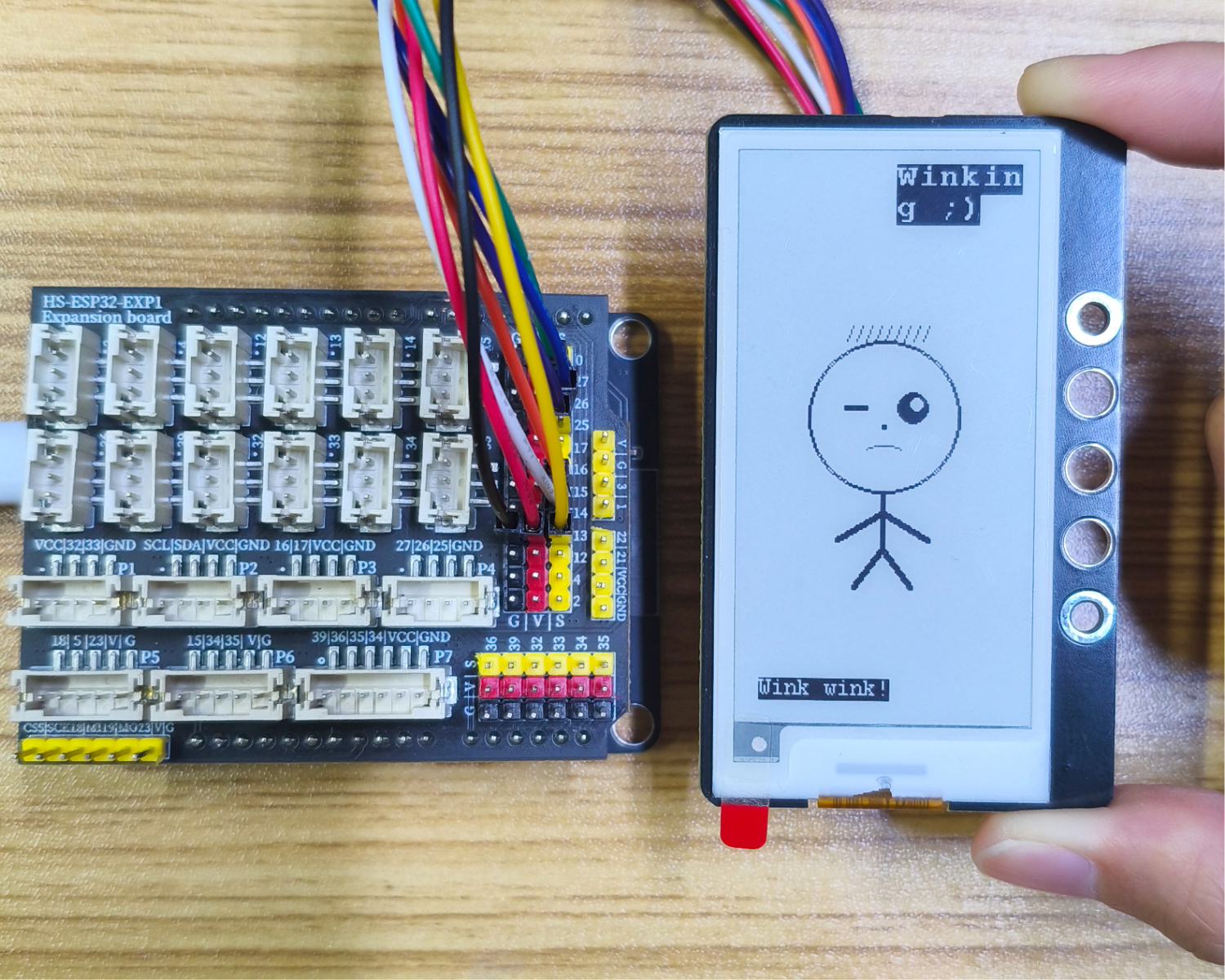

9、测试环境搭建 点这里回到目录
Arduino ESP32 测试环境搭建
准备配件：
- ESP32 开发板 *1
- ESP32 EXP1 扩展板 *1
- USB type-c 数据线 *1
- HS-F30-L 称重传感器*1
- PH2.0 8P PH2.0转杜邦线 *1

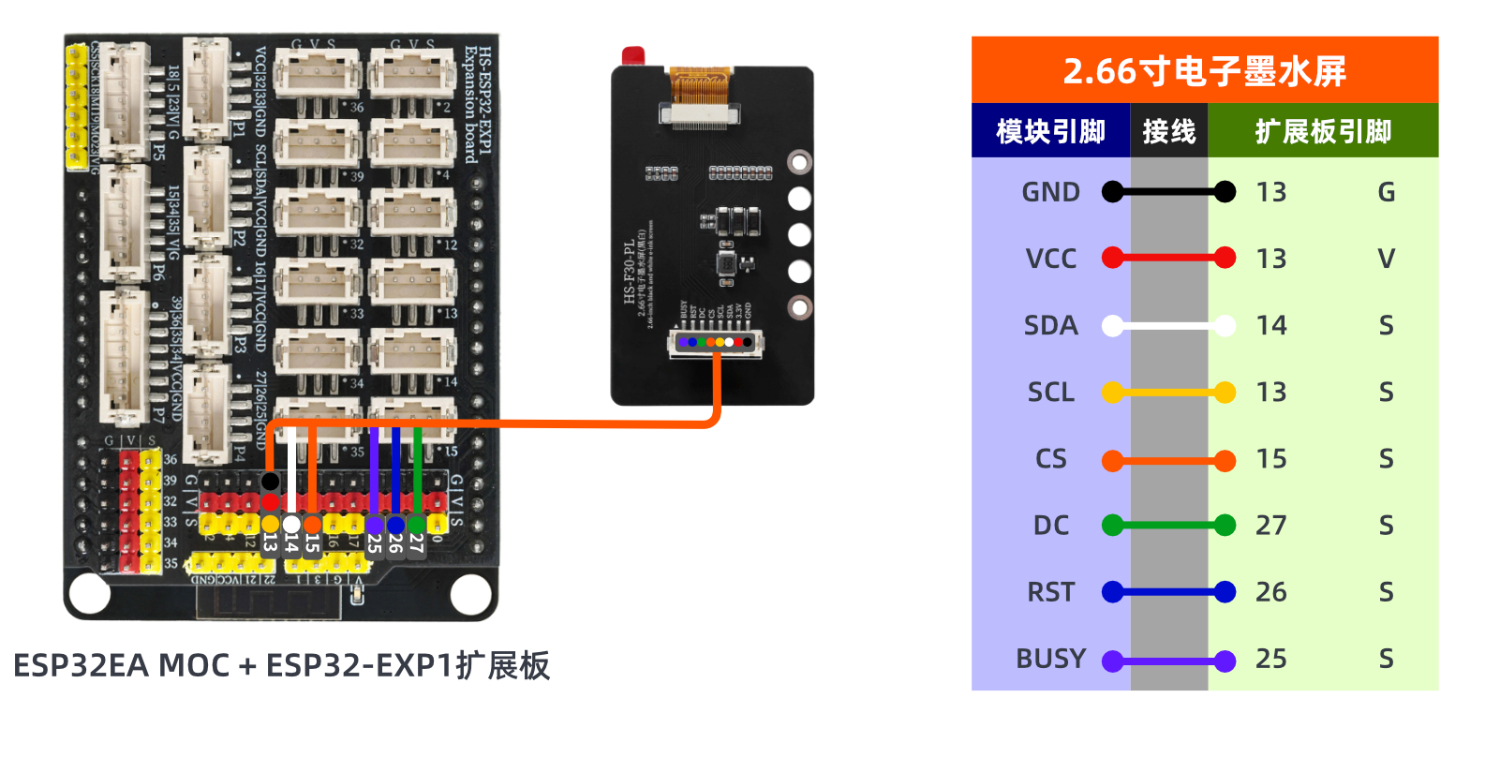

电路接线图：
ESP32 Python 测试环境搭建
10、视频教程 点这里回到目录
Arduino UNO视频教程：点击查看
ESP32 Python视频教程：
11、测试结论 点这里回到目录
Arduino UNO测试结论：
下入代码，之后将将物体放在感应称上，通过电脑串口即可读出物体重量。
