HS-KEY3-L 3P按键模块
1、介绍 点这里回到目录
独立按键也称之为轻触开关，使用时以满足操作力的条件向开关操作方向施压，开关闭合接通；当撤销压力时开关即断开，其内部结构是靠金属弹片受力变化来实现通断的。如下三脚线路图我们可以很清晰的发现，正常情况下，按键的 1 和 2、3 脚是相连的；当我们按下按键时，三个脚相互接通；松开按键时，恢复正常状态。利用数字 I/O 可以实现按键控制，数字 I/O 端口的含义是INPUT 和 OUTPUT 接口，现在让我们尝试在 Arduino 中使用 I / O 的 INPUT 功能，即该功能是在本实验中从外部设备读取输出值。我们使用按键和 LED 灯来完成使用 INPUT 和 OUTPUT 作为组合的实验。我们的按键模块当按键被按下时输出低电平，当松开时，输出是高电平。

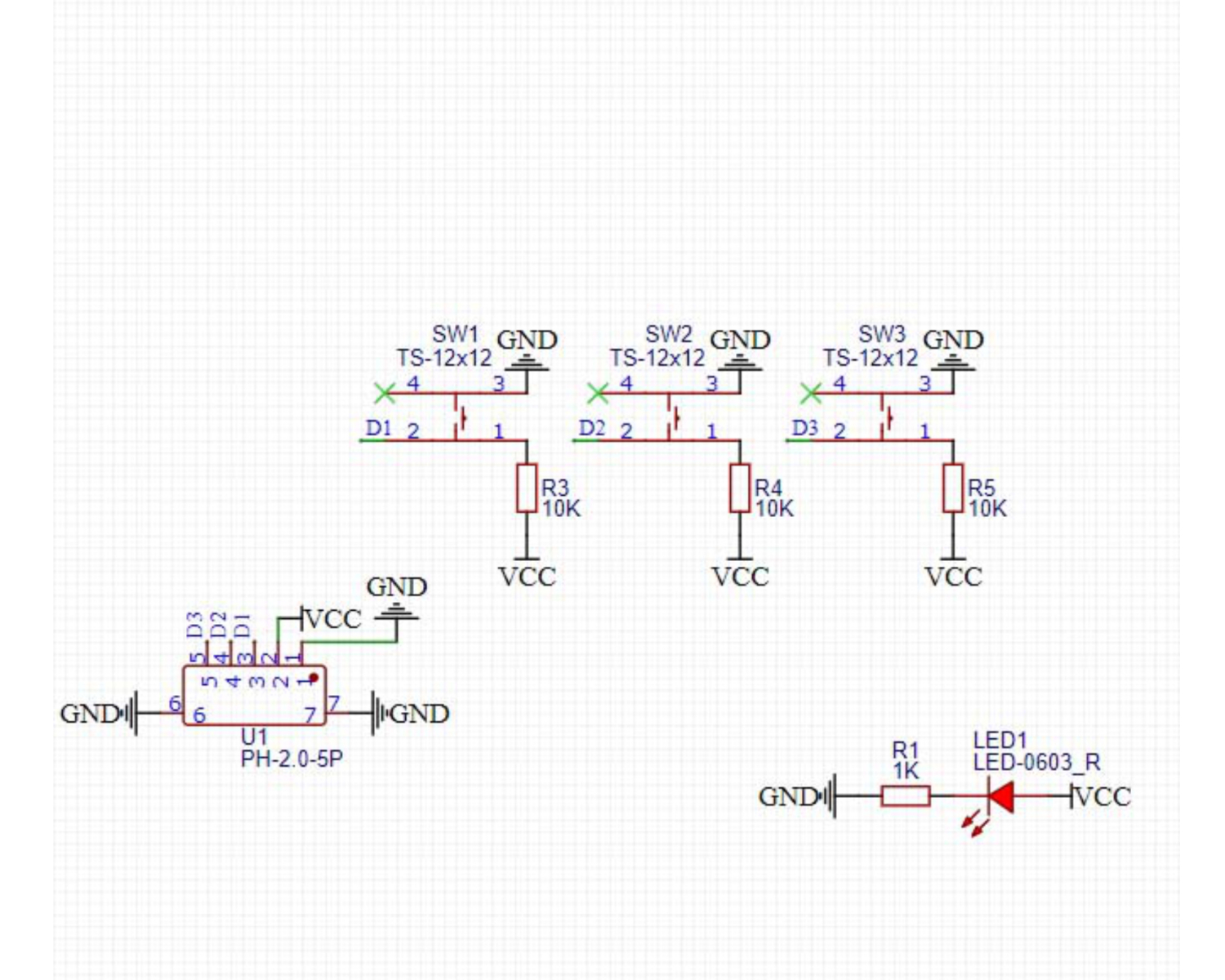

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| 1 | 数字信号引脚 |
| 2 | 数字信号引脚 |
| 3 | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0端子线
-
安装方式：积木固定
4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序(UNO开发板)：点击下载
volatile int light;
void setup(){
light = 0;
pinMode(6, OUTPUT);
analogWrite(6, 0);
pinMode(11, INPUT);
pinMode(9, INPUT);
pinMode(13, INPUT);
}
void loop(){
//led灯接D6引脚：四位按键模块1~4分别接开发板11，9，13
//
//
if (digitalRead(11) == 0) {
light = 0;
} else if (digitalRead(9) == 0) {
light = 20;
} else if (digitalRead(13) == 0) {
light = 255;
}
delay(10);
analogWrite(6, light);
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序：点击下载
示例程序(ESP32开发板)：点击下载
7、测试环境搭建 点这里回到目录
Arduino环境搭建
准备配件：
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- LED灯模块（HS-F08L）*1
- 3位模拟按键模块（HS-KEY3-L）*1
- PH2.0 5P双头端子线 *1
PH2.0 3P双头端子线 *1
电路接线图：
Micropython环境搭建
准备配件：
电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录

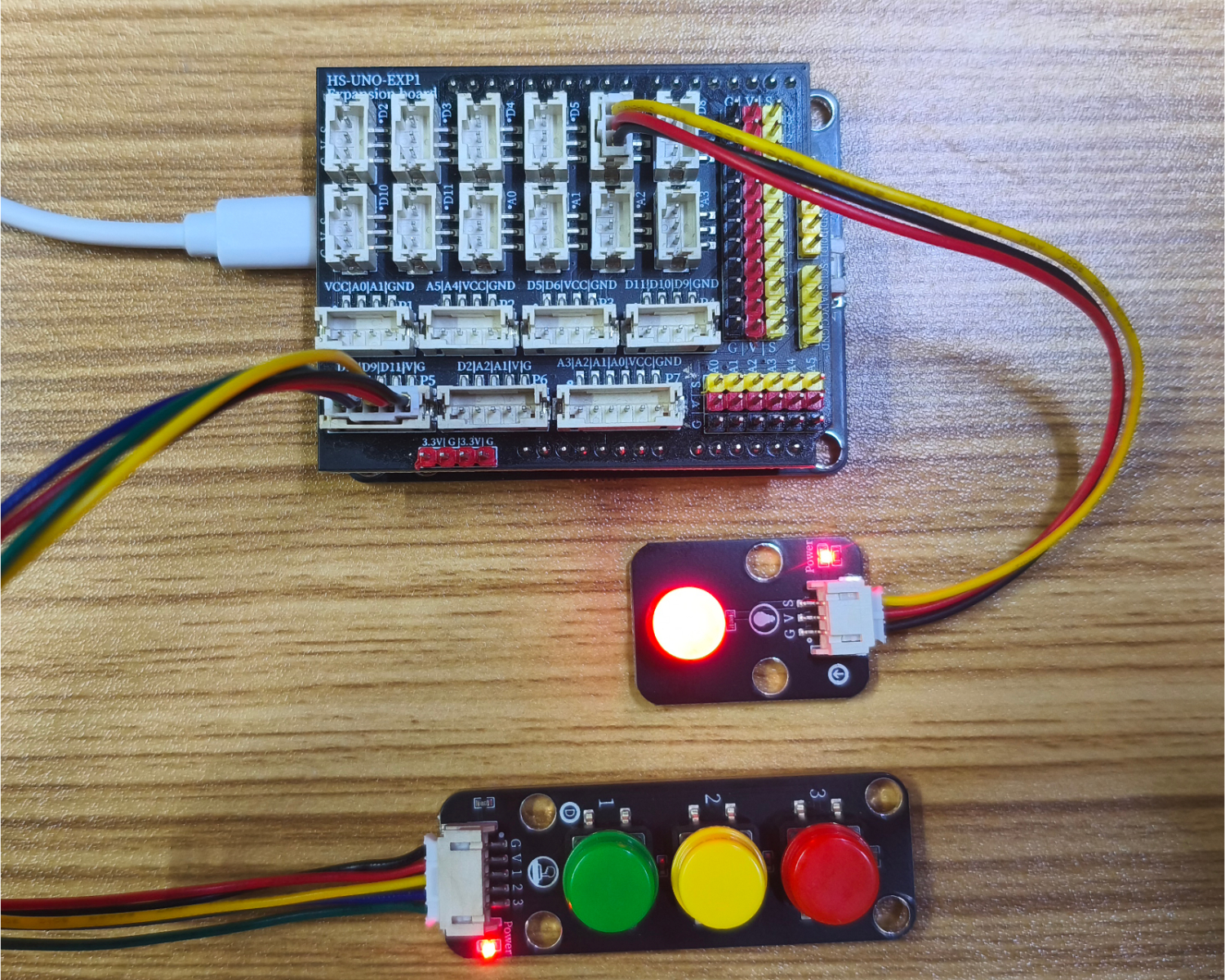

器件连接好线之后，将上述程序烧录到UNO-R3 PRO开发板之后，接通电源。按下不同按键后，led的亮度也会有不同。
