HS-E34按键钢琴
HS-E34按键钢琴
产品简介：
按键钢琴是一款由碰撞传感器、RGB-LED条形灯 、无源蜂鸣器等配件组合而成的智能套件。本款套件可实现：分别按下七个碰撞传感器产生不同频率的方波至无源蜂鸣器模块，让其发出do、re、mi、fa、so、la、si的音阶效果来模拟钢琴的演奏方式，并且不同按键对应不同音频和亮不同灯光颜色。同时，它兼容 Arduino IDE、Mixly（米思齐）等主流编程软件，使用者既可直接调用示例程序快速上手，也可自主编写个性化程序，灵活定制按键钢琴的运行逻辑，充分满足创意实践与编程学习的双重需求。
通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制按键钢琴。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
准备工具及组装注意事项：
自备组装工具：3毫米直径十字螺丝刀、剪刀。
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、UNO-R3开发板、typc数据线1条，产品需要脱机工作请自备或者购买DC头6V-12V电源。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或寻找在线客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池，将电池妥善保管!
示例程序下载：点击下载
（文件解压密码请查看您购买的商品外包装产品合格证管理码，商品管理码（90开头数字）为解压密码 )
产品安装视频请移步“Hello STEM”公众号
视频安装在线观看链接：点击观看视频
STEP：1

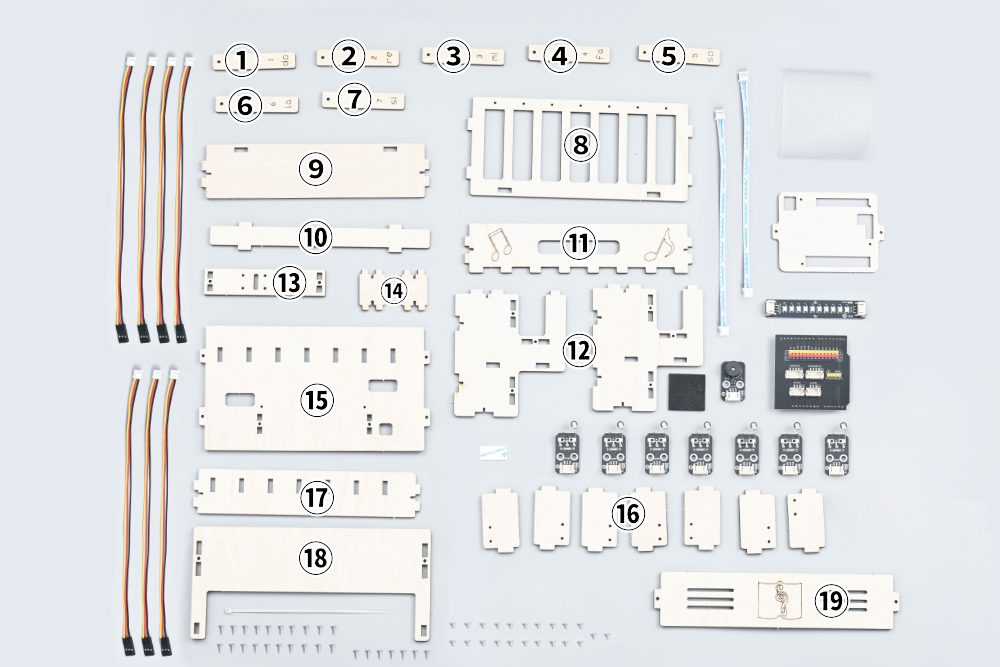

准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。
STEP：2

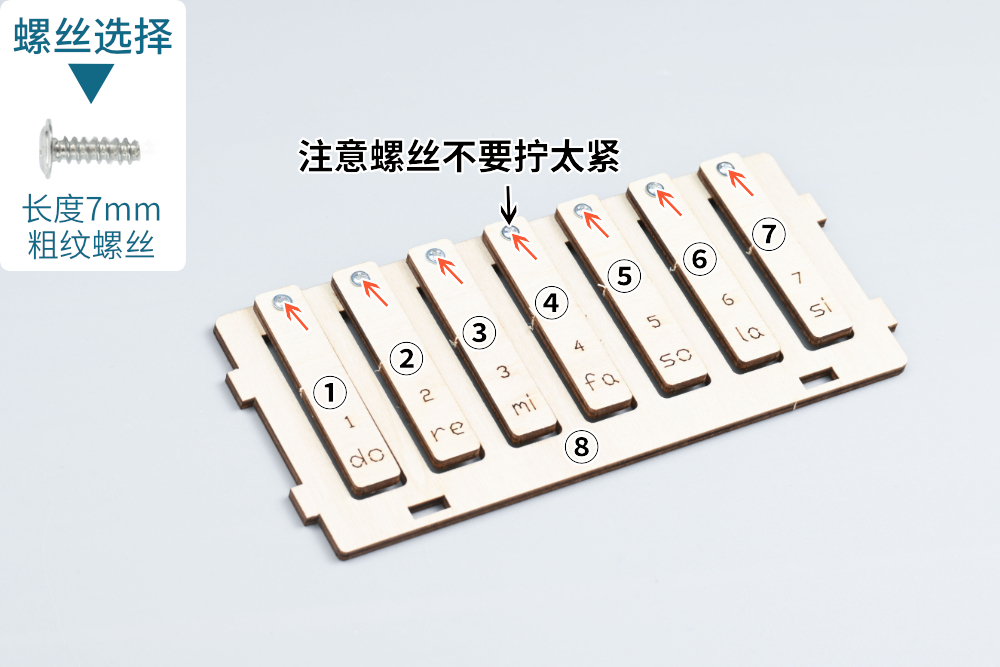

用7mm粗纹螺丝把①、②、③、④、⑤、⑥、⑦号板安装在⑧号板上。
STEP：3

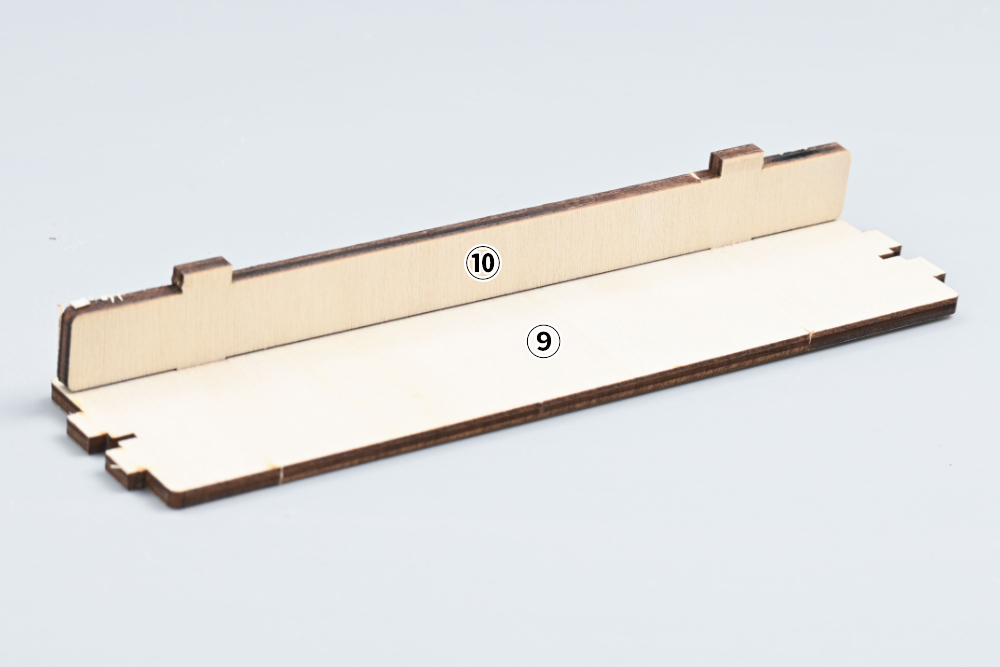

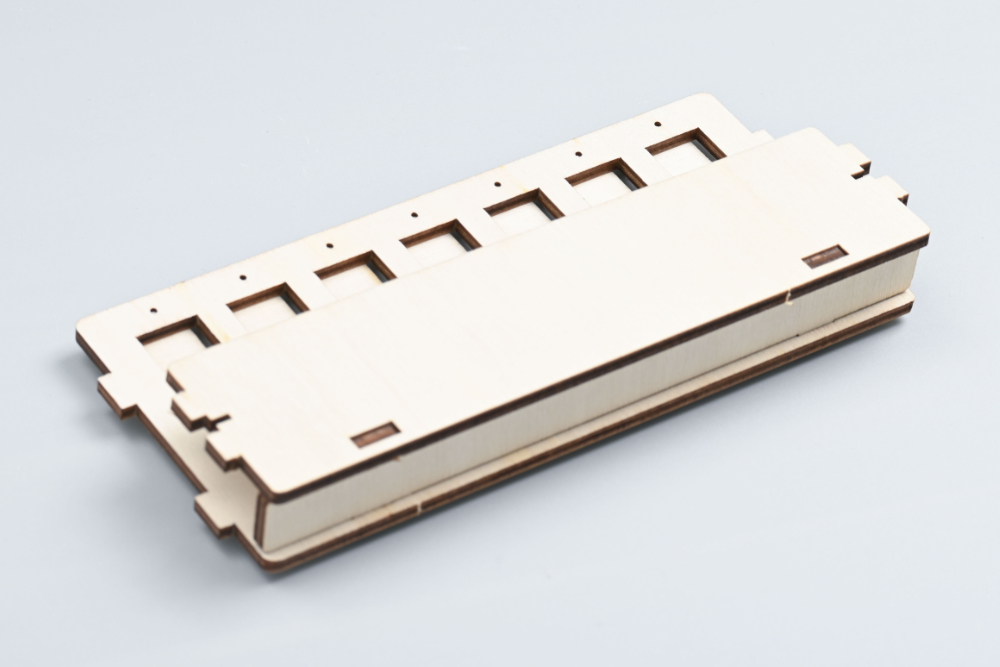

把⑩号板安装在⑨号板上。
STEP：4
把⑩号板安装在⑧号板上。
STEP：5

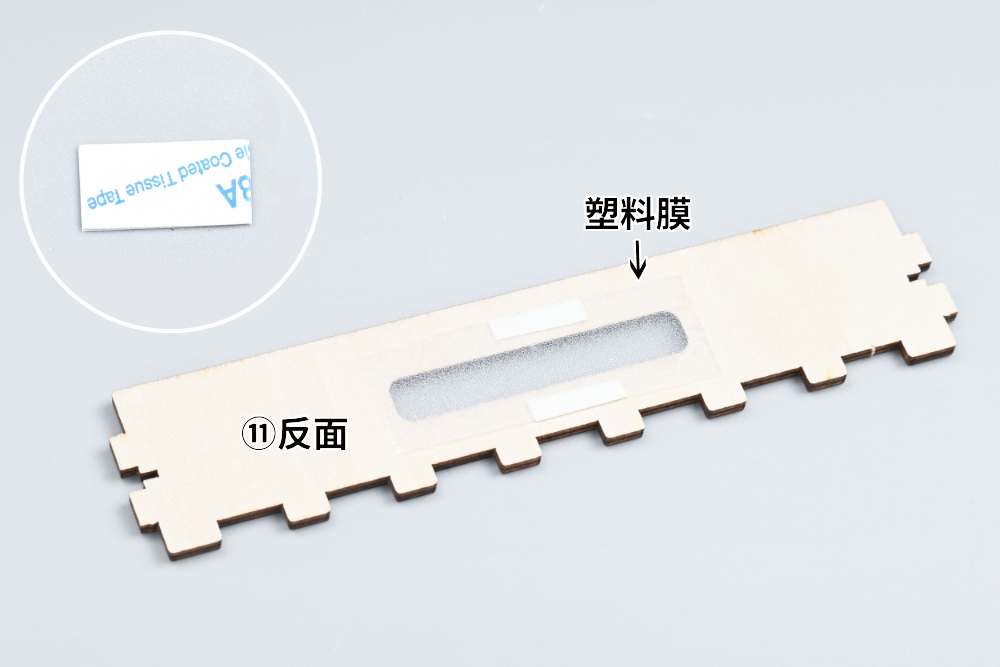

首先用小剪刀把塑料膜修剪成小长方形，然后把双面胶剪成两小段，最后用双面胶把塑料膜粘在⑪号板反面。注意：使用剪刀时请小心，做好安全防范，孩子务必在大人的陪同下使用剪刀。
STEP：6

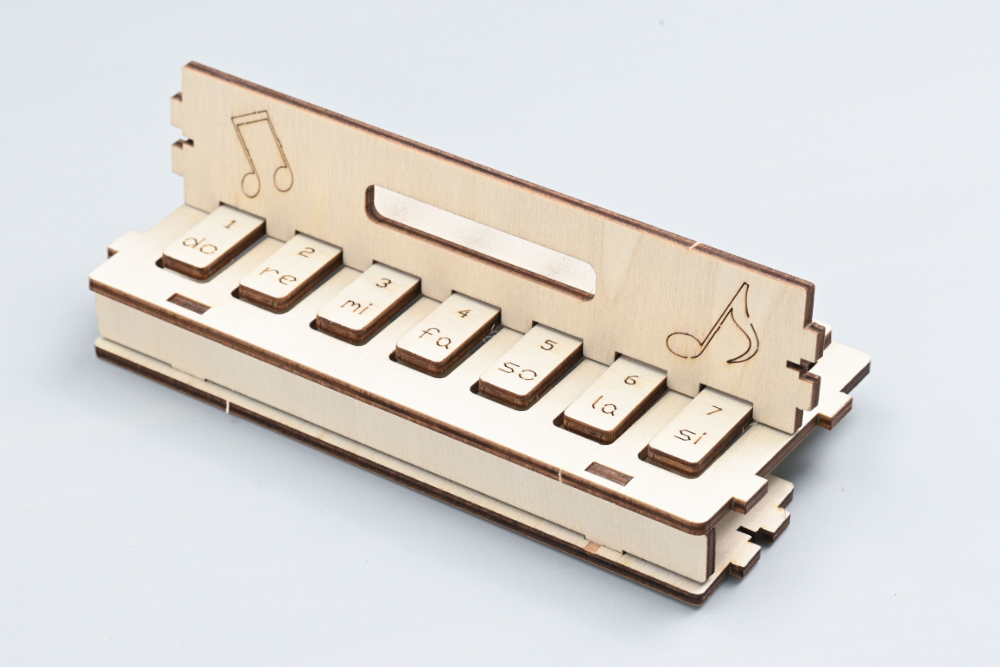

参照上图，把⑪号板卡在①、②、③、④、⑤、⑥、⑦号板上。
STEP：7

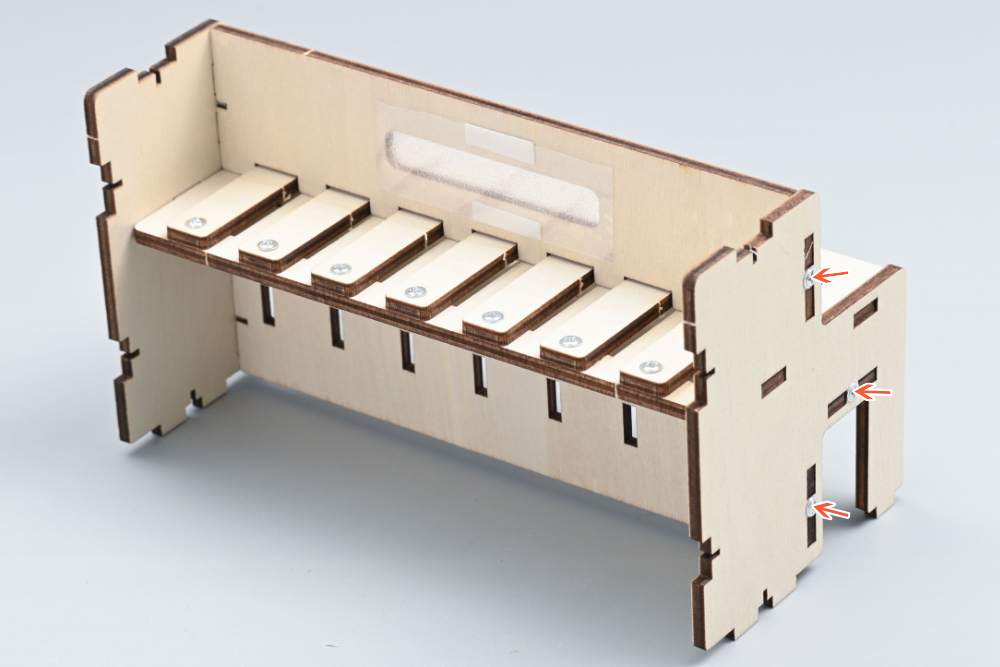

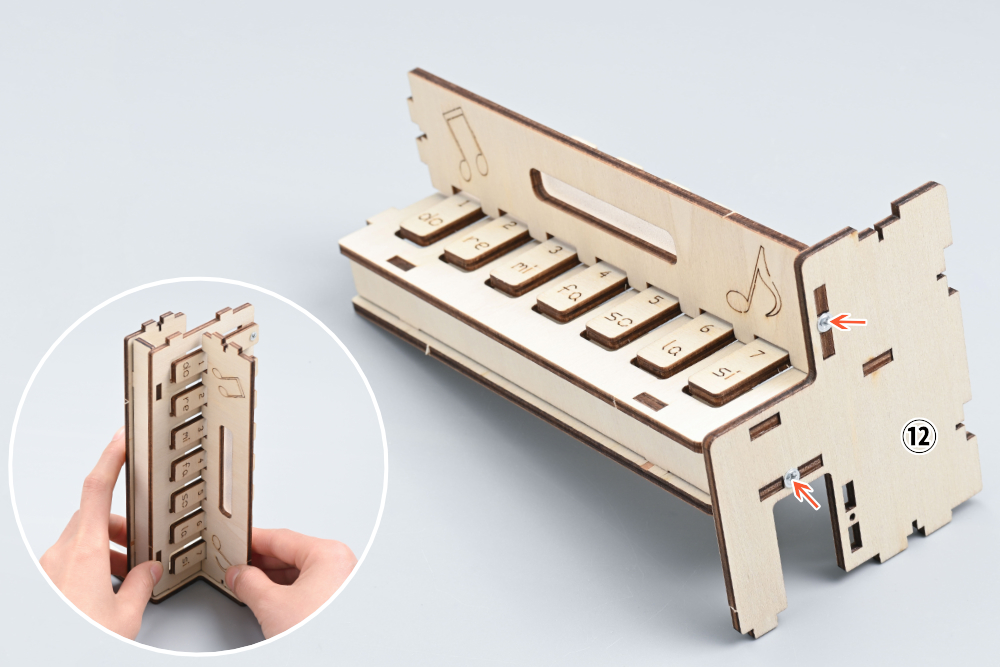

用7mm粗纹螺丝把⑫号板安装在⑧、⑨、⑪号板上。
STEP：8

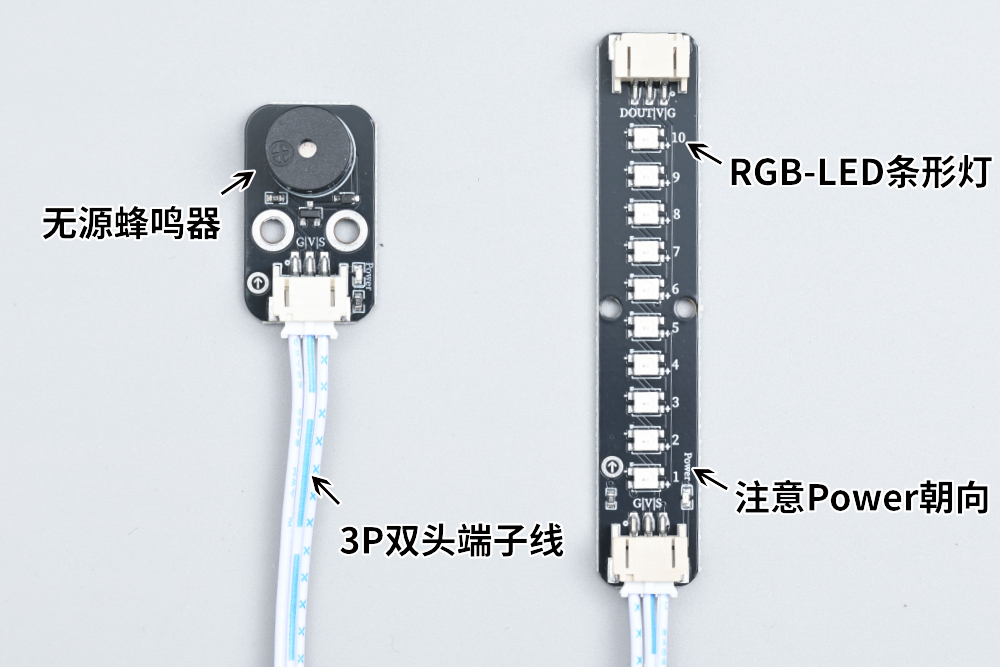

把两条3P双头端子线分别插入无源蜂鸣器和RGB-LED条形灯。
STEP：9

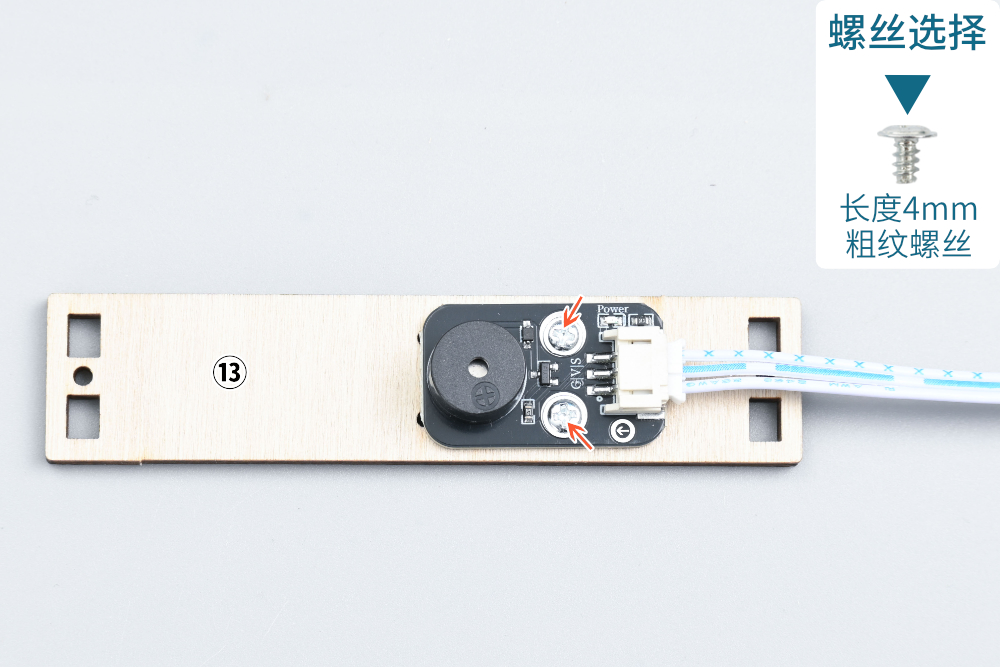

用4mm粗纹螺丝把无源蜂鸣器安装在⑬号板上。
STEP：10

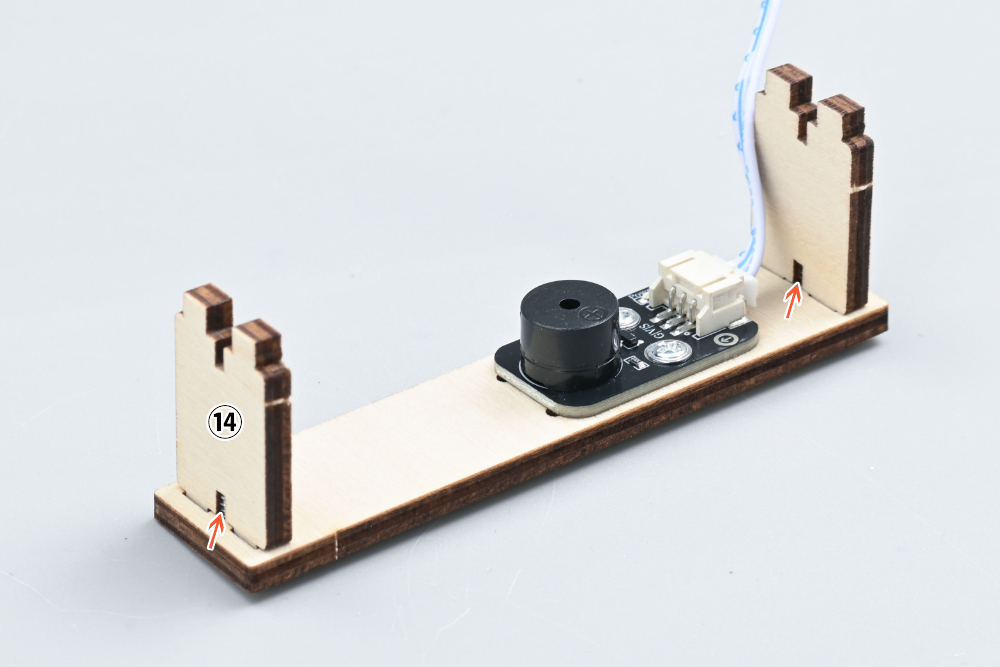

用7mm粗纹螺丝把⑭号板安装在⑬号板上。
STEP：11

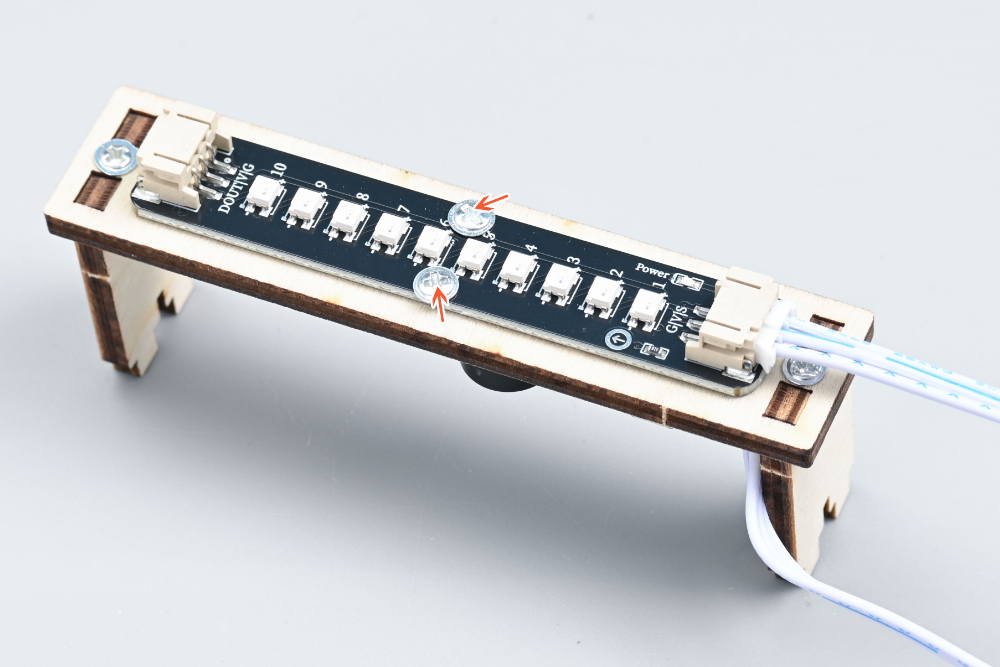

用4mm粗纹螺丝把RGB-LED条形灯安装在⑬号板另一面。
STEP：12

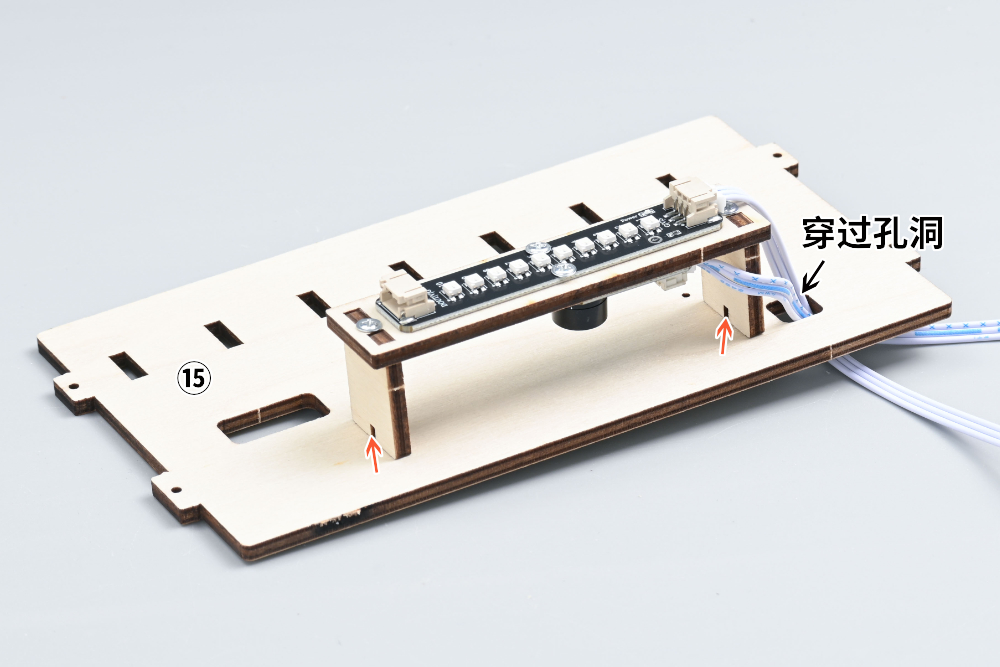

首先用7mm粗纹螺丝把两块⑭号板安装在⑮号板上，然后把RGB-LED条形灯和无源蜂鸣器双头端子线另一端穿过⑮号板的孔洞。
STEP：13

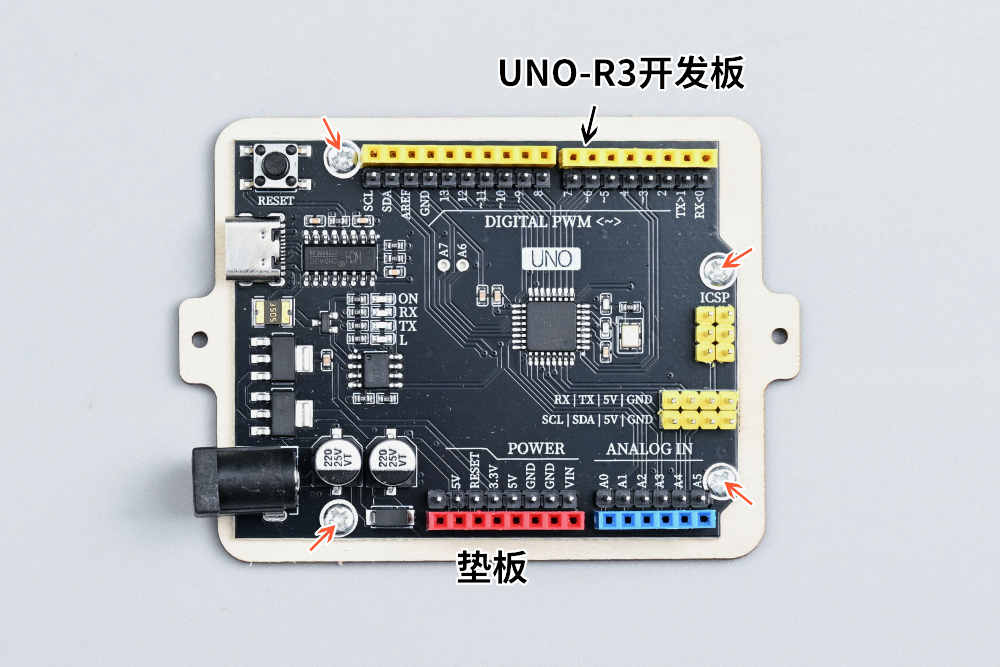

用4mm粗纹螺丝把UNO-R3开发板安装在垫板上。
STEP：14

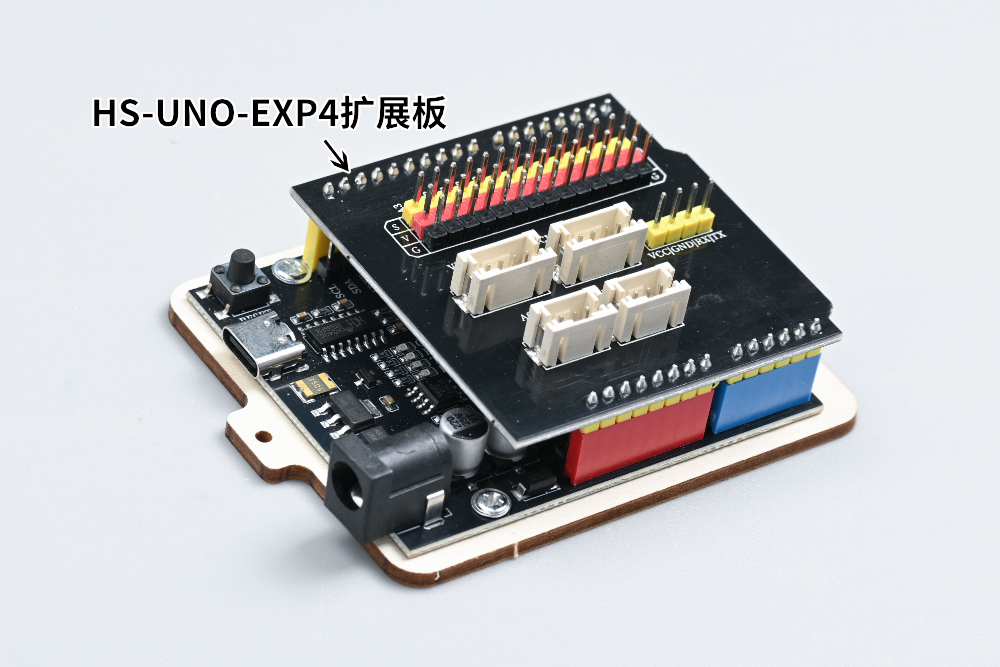

把HS-UNO-EXP4扩展板插入UNO-R3开发板上。
STEP：15

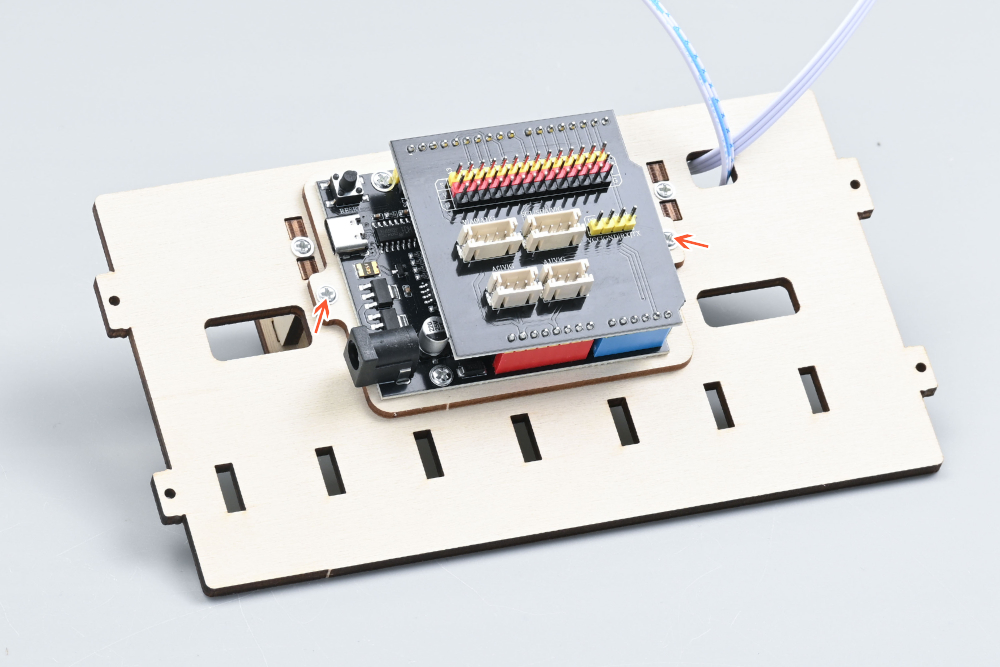

用7mm粗纹螺丝把垫板安装在⑬号板另一面。
STEP：16

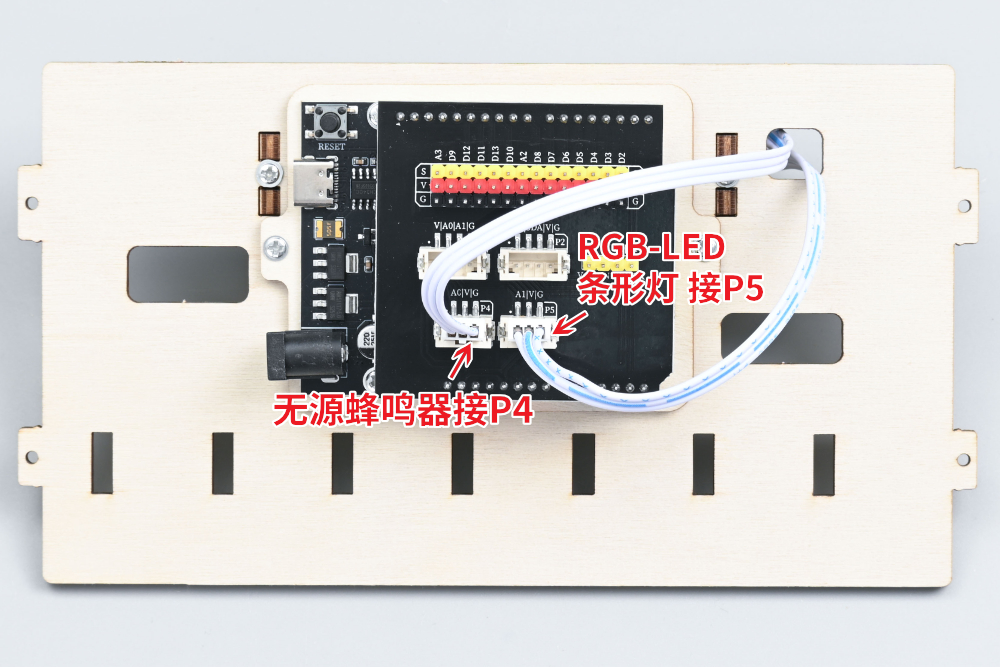

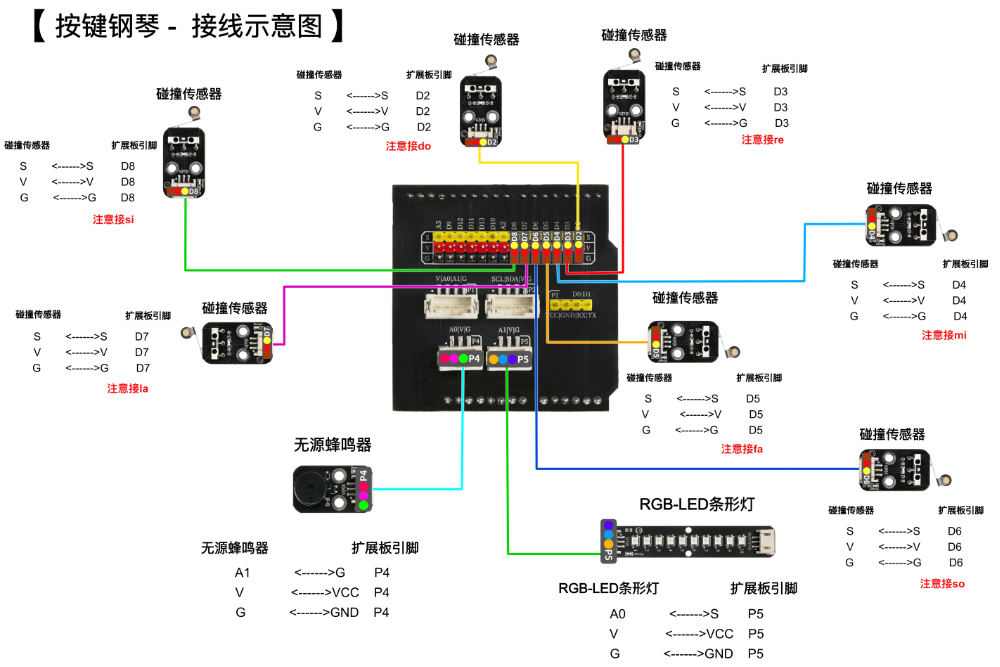

参考【按键钢琴-接线示意图】把无源蜂鸣器和RGB-LED条形灯的导线插入HS-UNO-EXP4扩展板上。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：17

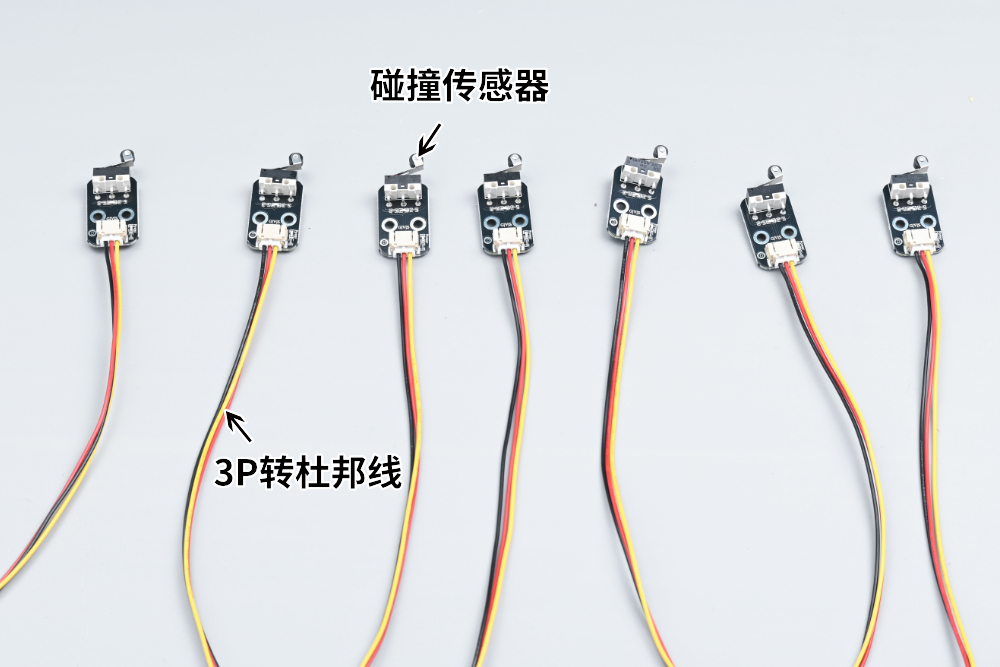

把七条3P转杜邦线分别插入七个碰撞传感器上。
STEP：18

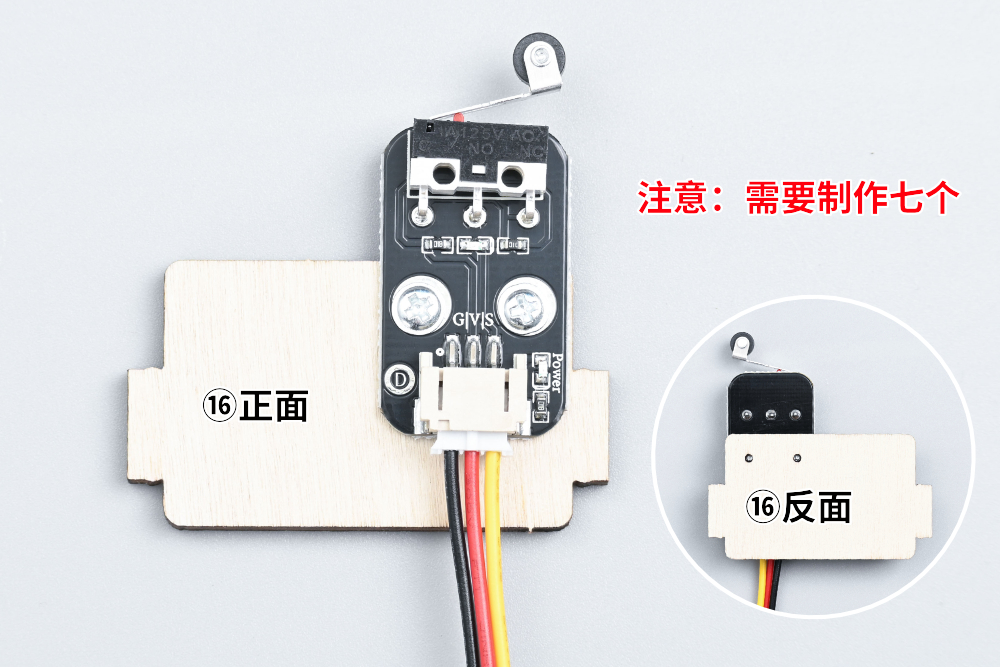

用4mm粗纹螺丝把七个碰撞传感器分别安装在七块⑯号板上。注意：需要制作七个。
STEP：19

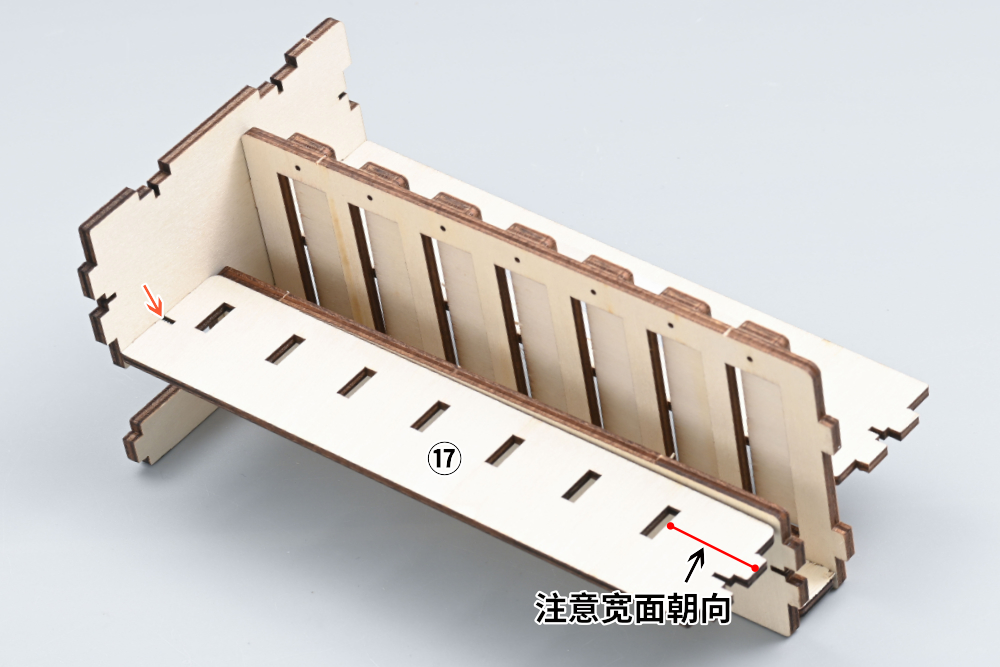

用7mm粗纹螺丝把⑰号板安装在⑫号板上。
STEP：20
用7mm粗纹螺丝把另一块⑫号板安装在⑧、⑨、⑪、⑰号板上。
STEP：21

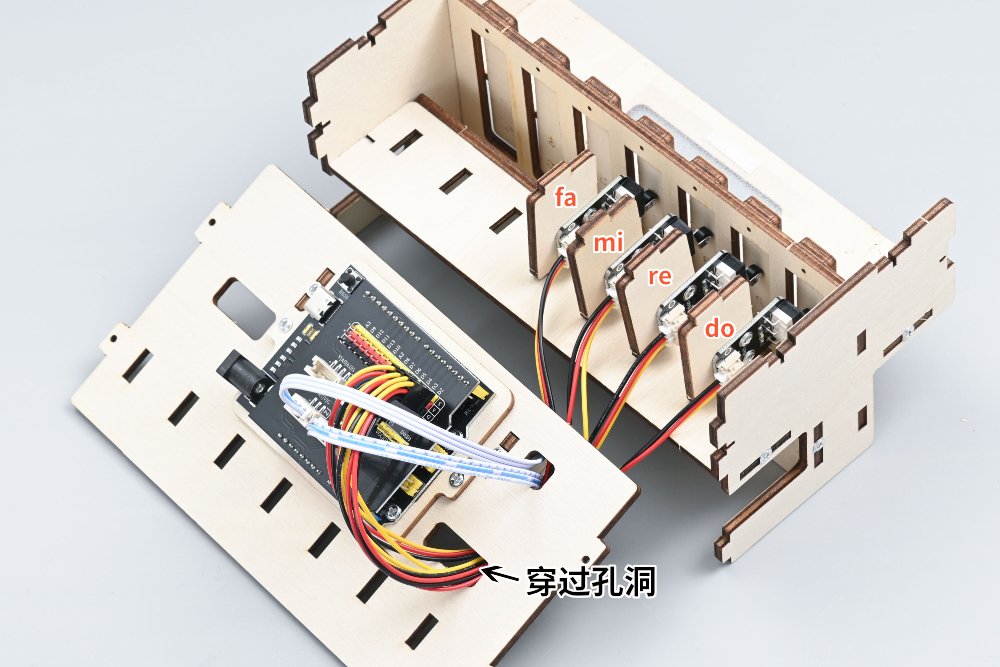

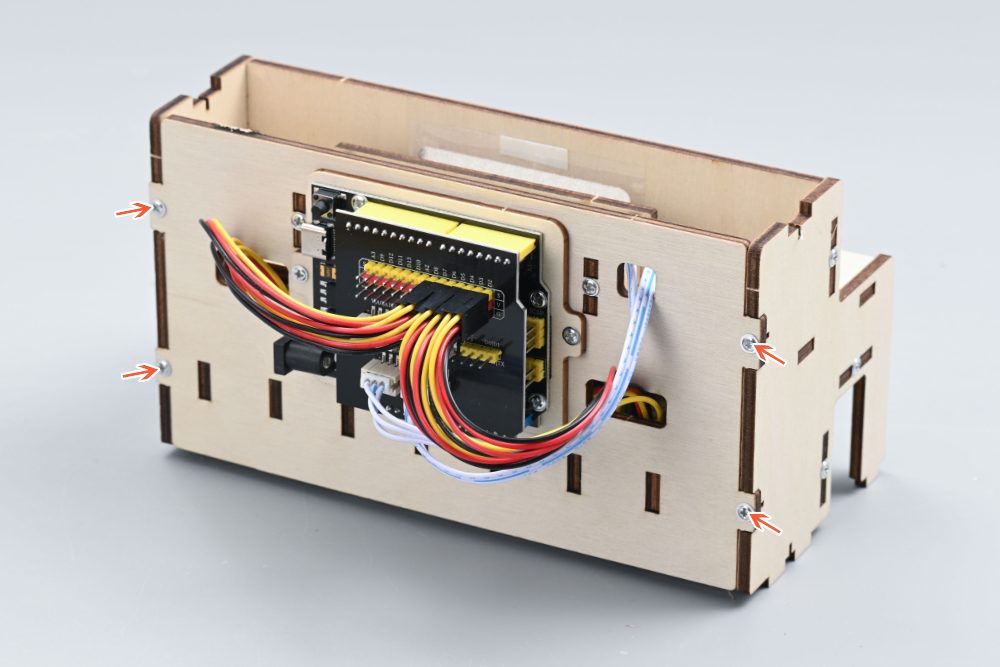

首先把四块⑯号板安装⑰号板上（注意这四块⑯号板需要对应钢琴键的do、re、mi、fa四个按键下面），然后把碰撞传感器的导线另一端穿过⑰号板的孔洞，最后参考【按键钢琴-接线示意图】把碰撞传感器另一端的导线插入HS-UNO-EXP4扩展板上。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：22

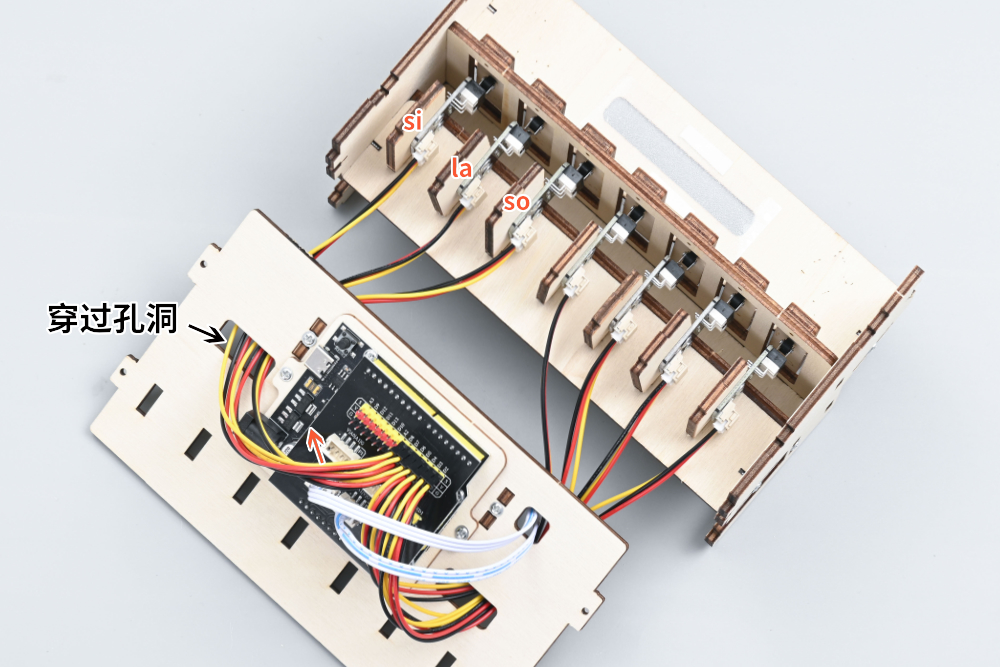

首先把另外三块⑯号板安装⑰号板上（注意这三块⑯号板需要对应钢琴键的so、la、si三个按键下面），然后把碰撞传感器的导线另一端穿过⑰号板的孔洞，最后再参考【按键钢琴-接线示意图】把碰撞传感器另一端的导线插入HS-UNO-EXP4扩展板上。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：23
用7mm粗纹螺丝把⑮号板安装在两块⑫号板上。
STEP：24

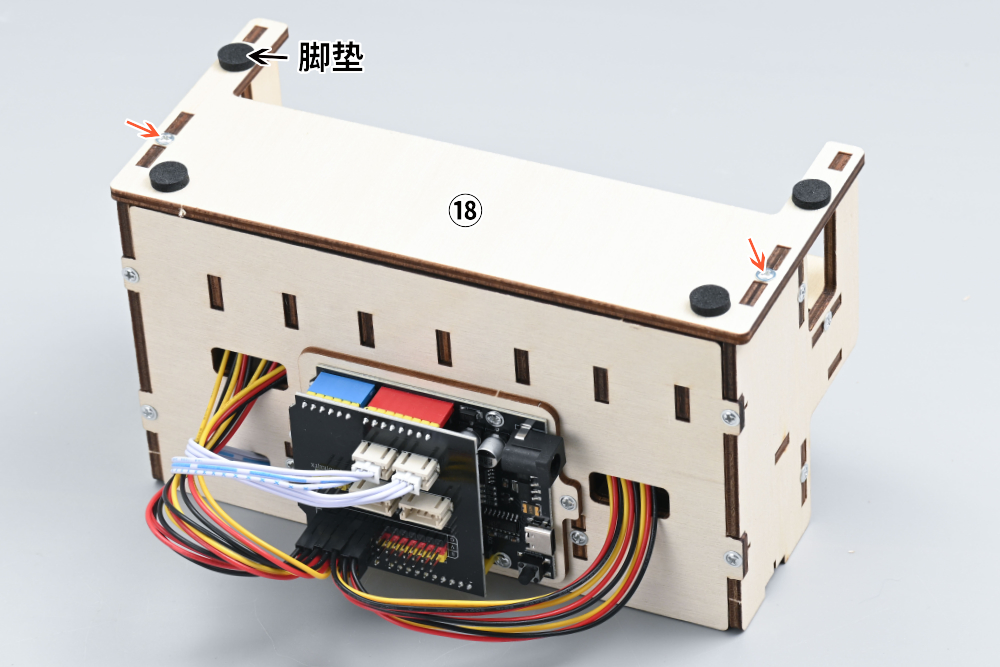

首先用7mm粗纹螺丝把⑱号板安装在两块⑫号板上，然后在⑱号板底部粘上四个脚垫。
STEP：25

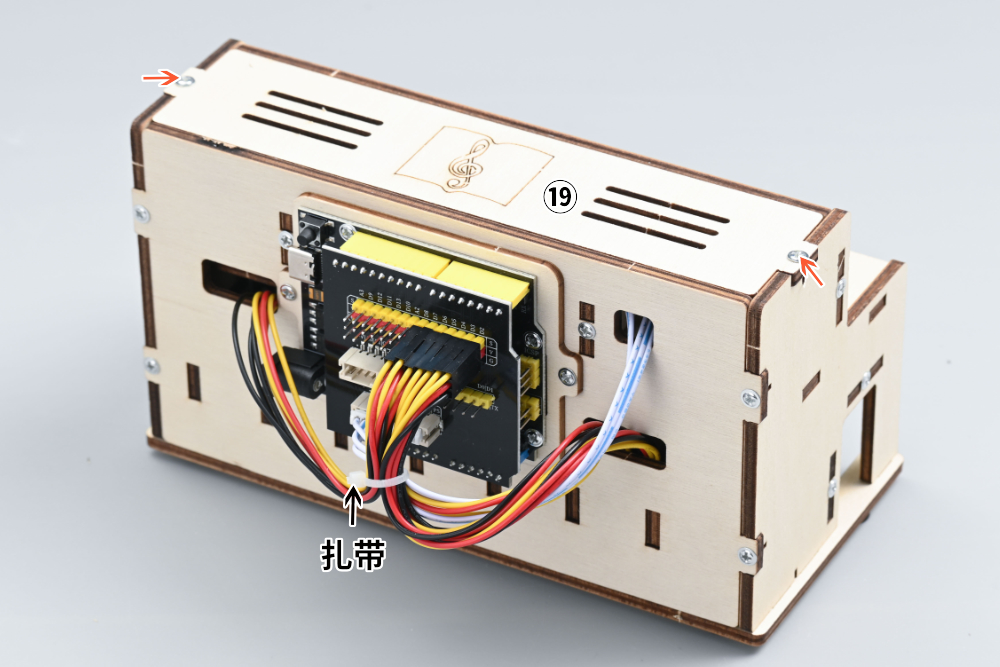

首先用7mm粗纹螺丝把⑲号板安装在两块⑫号板上，然后使用扎带把导线扎好，最后剪掉多余的扎带。
STEP：26

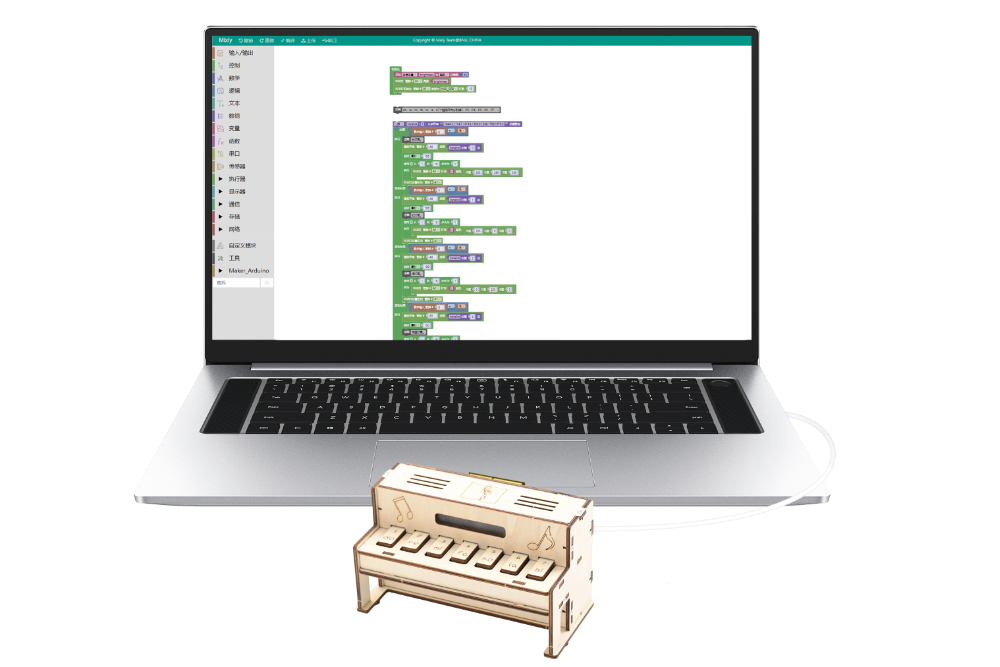

使用米思齐Mixly软件将该套件的按键钢琴示例程序上传至UNO-R3开发板，即可实现分别按下七个碰撞传感器产生不同频率的方波至无源蜂鸣器模块，让其发出do、re、mi、fa、so、la、si的音阶效果来模拟钢琴的演奏方式，并且不同按键对应不同音频和亮不同灯光颜色。警告:不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败!你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制按键钢琴。
示例程序下载：点击下载
（文件解压密码请查看您购买的商品外包装产品合格证管理码，商品管理码（90开头数字）为解压密码 )
STEP：52

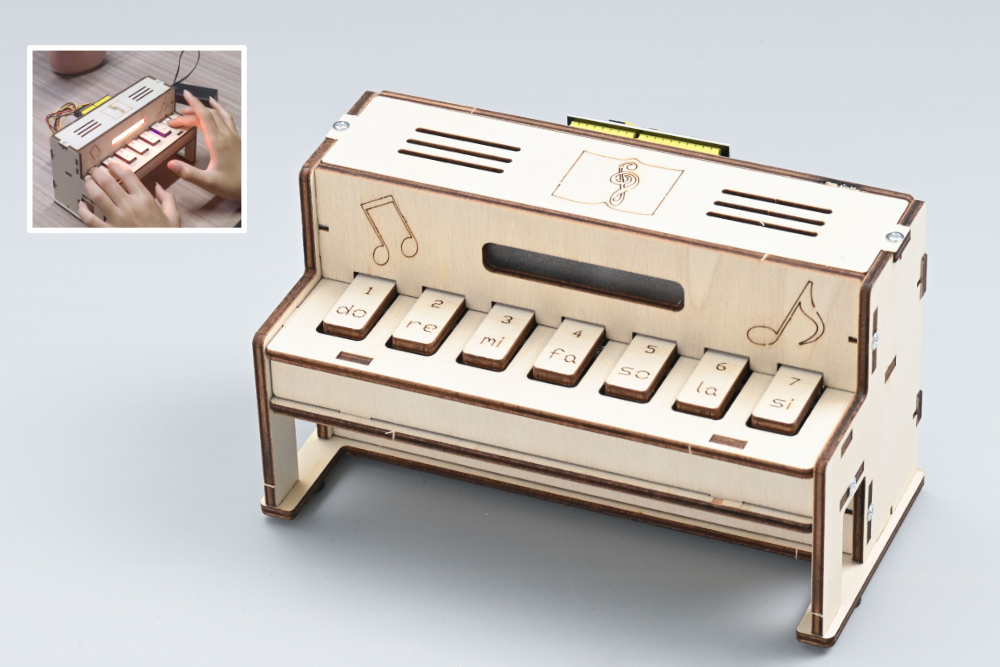

按键钢琴制作完成，打开电源后，就可以开始弹奏啦！注意：按键钢琴如果需要脱机工作，请自备或者购买DC头电池盒及14500尖头锂电池。（DC口输入电压：6V-12V电源）。
