HS-E32 火焰追踪警报灭火装置
HS-E32 火焰追踪警报灭火装置
产品简介：
火焰追踪警报灭火装置是一款由Led灯、红外信号接收传感器、有源蜂鸣器、电机模块和舵机等配件组合而成的智能套件。
本款套件可实现：这套装置能自动检测火焰并定点灭火：按下扩展板板载按键，按键启动舵机扫描，火焰舵机就会在 10° 到 170° 之间慢慢转动扫描。找到火苗，风扇舵机转到对准火苗的角度，风扇就会启动灭火啦！灭火的时候，指示灯会一闪一闪报警，蜂鸣器会报警，还会通过串口告诉大家实时情况。你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制火焰追踪警报灭火装置。
通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制火焰追踪警报灭火装置。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
准备工具及组装注意事项：
自备组装工具：3毫米直径十字螺丝刀。
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、UNO-R3开发板、typc数据线1条，产品需要脱机工作请自备或者购买DC头6V-12V电源。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或寻找在线客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池，将电池妥善保管!
示例程序下载：点击下载
（文件解压密码请查看您购买的商品外包装产品合格证管理码，商品管理码（90开头数字）为解压密码 )
产品安装视频请移步“Hello STEM”公众号
视频安装在线观看链接：点击观看视频
STEP：1

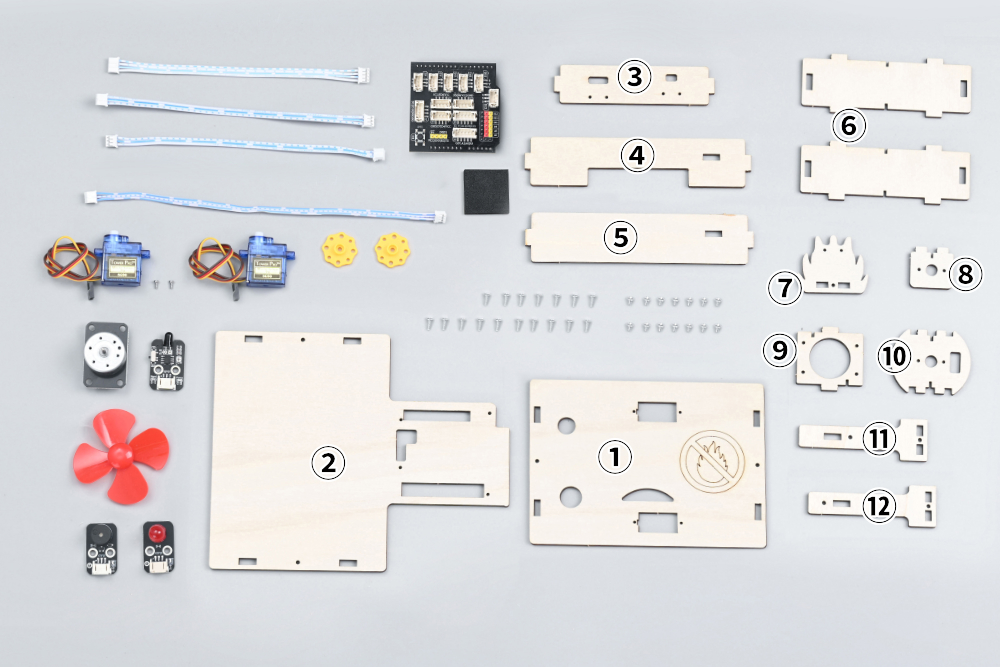

准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。注意：材料的颜色以实物为准。
STEP：2

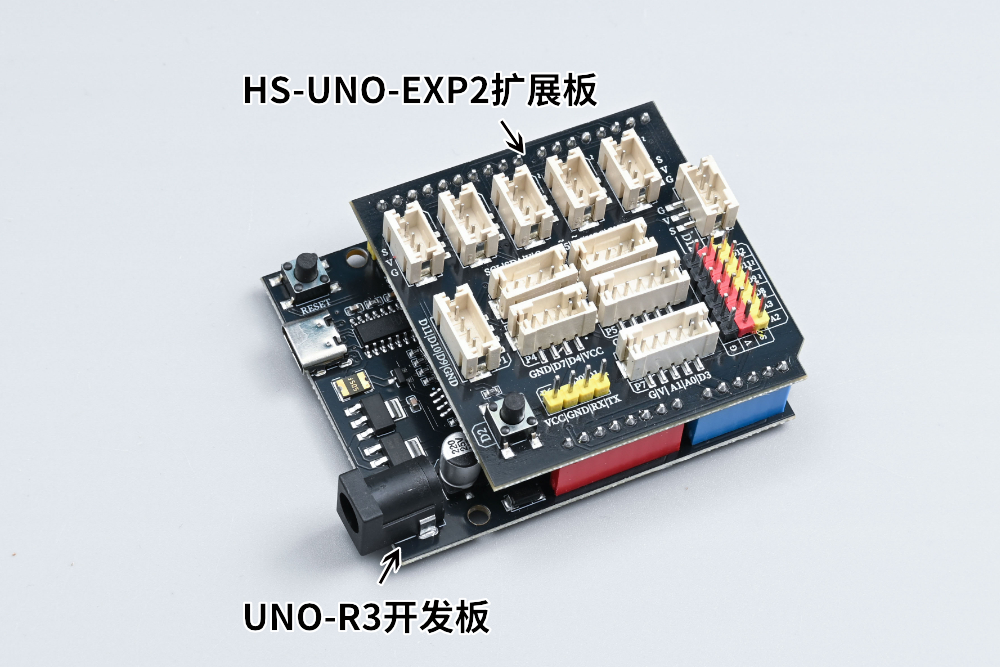

把HS-UNO-EXP2扩展板插入UNO-R3开发板上。
STEP：3

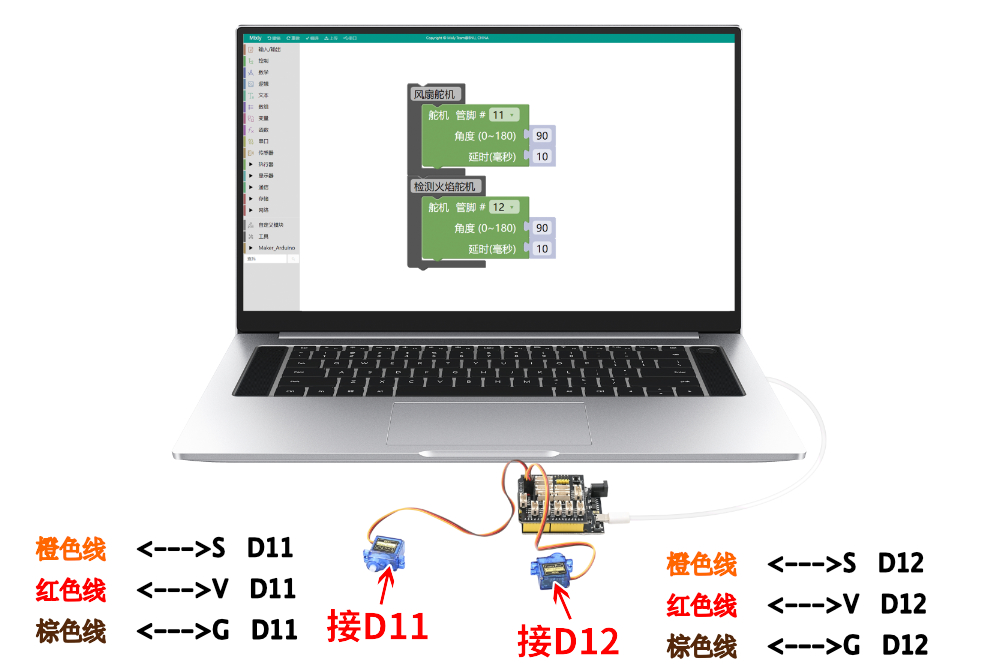

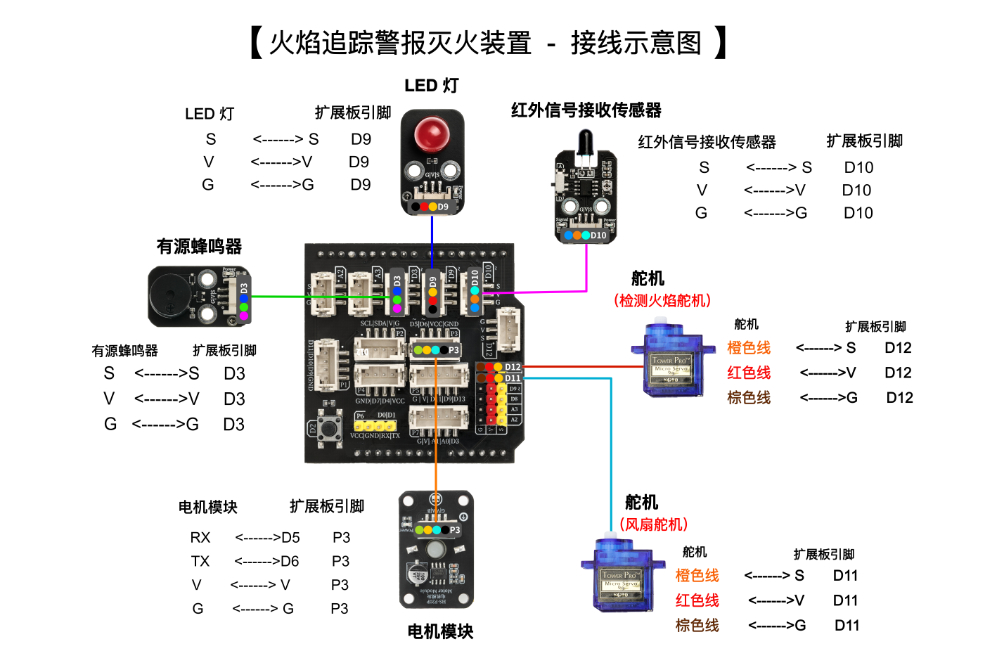

参考【火焰追踪警报灭火装置-接线示意图】把两个舵机分别插入HS-UNO-EXP2扩展板的D11和D12接口上，然后使用米思齐Mixly 软件将该套件的初始化程序上传至UNO-R3开发板上。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载） 警告：不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败！注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：4

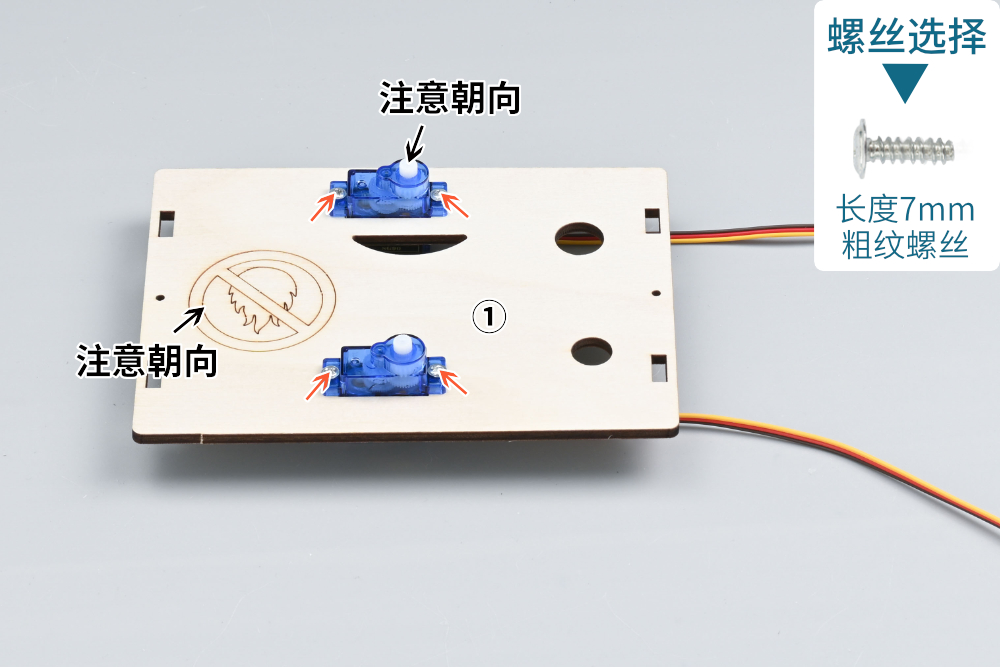

首先把两个舵机从HS-UNO-EXP2扩展板上拔下来，然后把HS-UNO-EXP2扩展板从UNO-R3开发板拔下来，最后用7mm粗纹螺丝把两个舵机安装在①号板上。
STEP：5

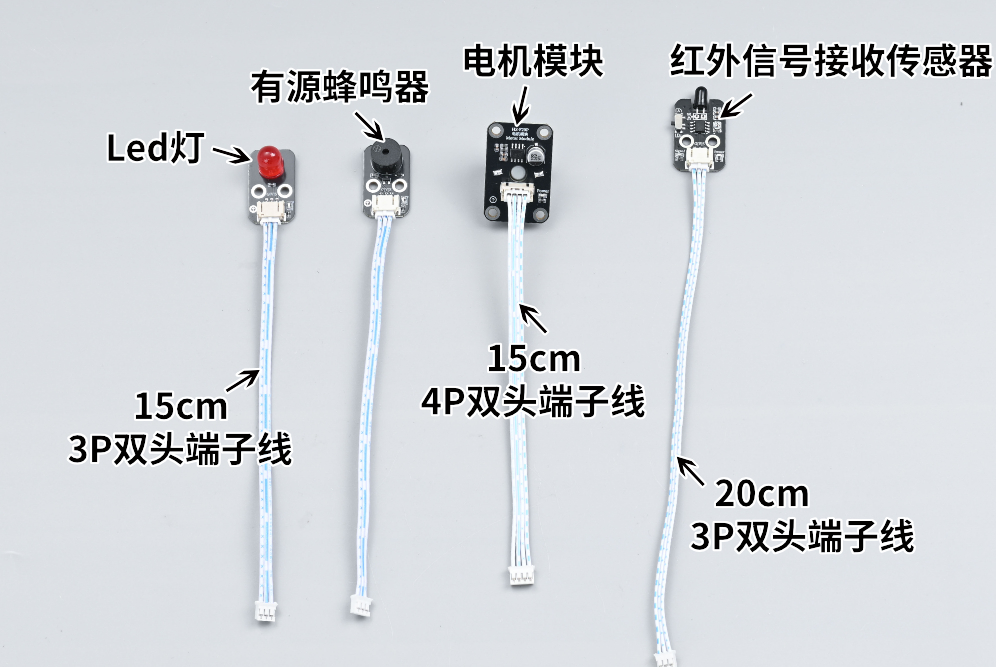

首先把两条15cm的3P双头端子线分别插入Led灯和有源蜂鸣器上，然后把15cm的4P双头端子线插入电机模块，最后把20cm的3P双头端子线插入红外信号接收传感器。
STEP：6

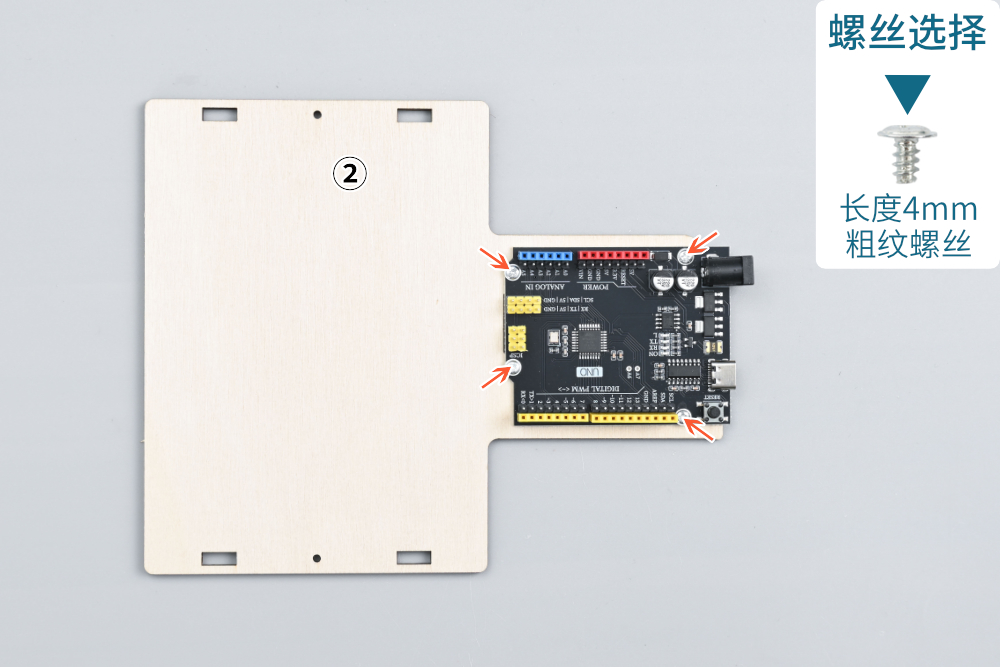

用4mm粗纹螺丝把UNO-R3开发板安装在②号板上。
STEP：7
把HS-UNO-EXP2扩展板插入UNO-R3开发板上。
STEP：8

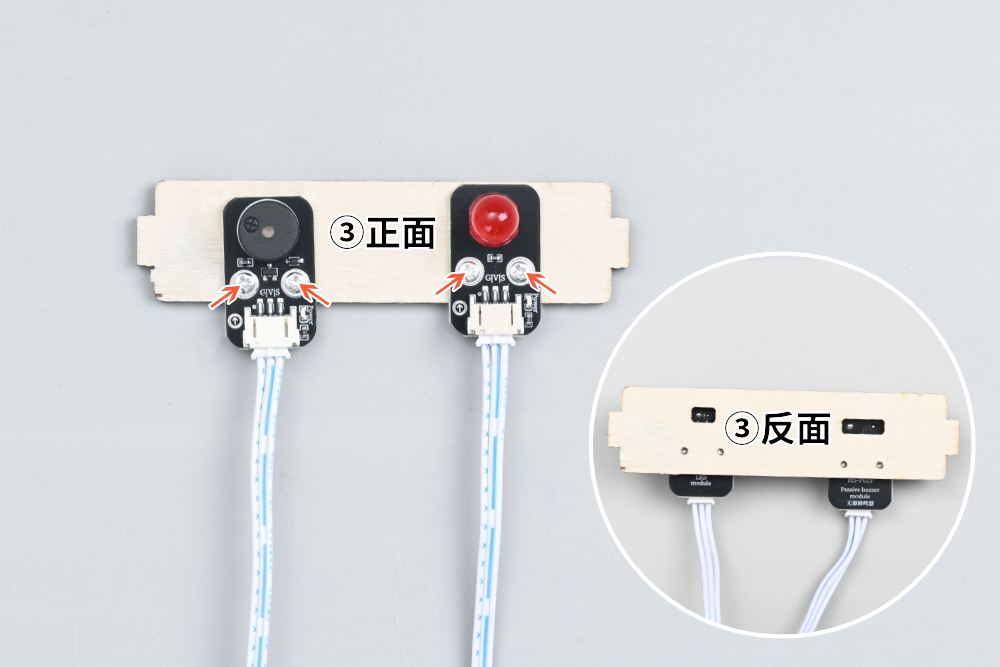

用4mm粗纹螺丝把Led灯和有源蜂鸣器安装在③号板上。
STEP：9

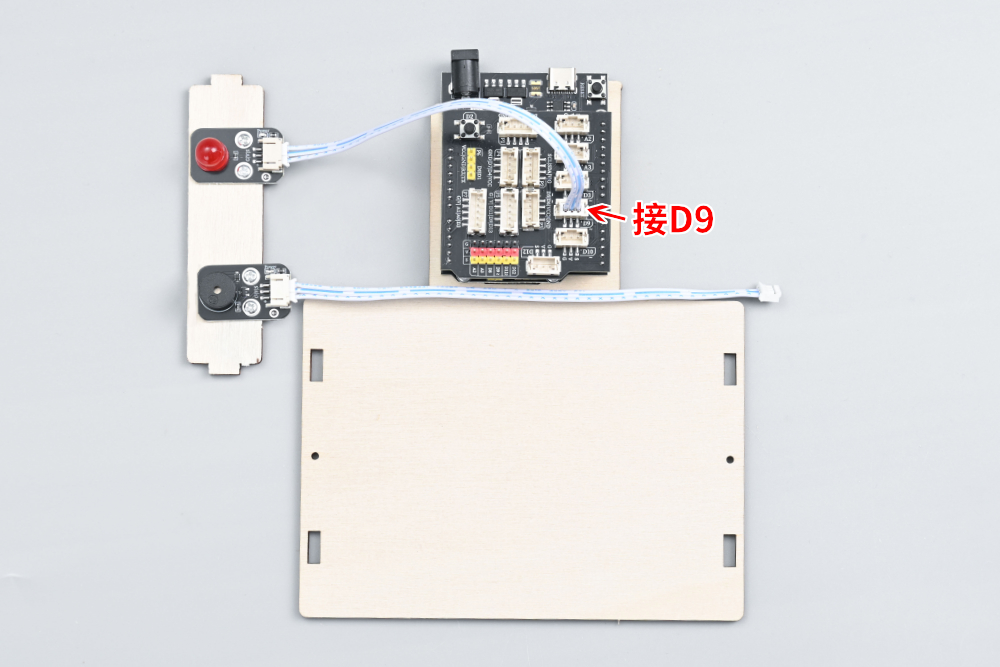

参考【火焰追踪警报灭火装置-接线示意图】把Led灯的双头端子线另一端插入HS-UNO-EXP2扩展板上的【D9】接口上。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：10

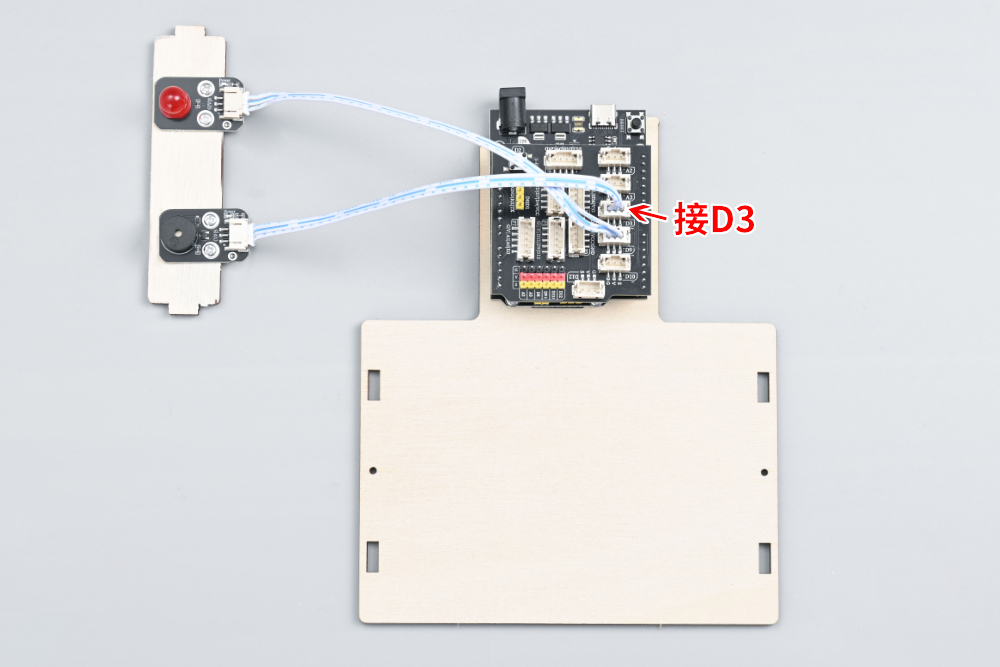

参考【火焰追踪警报灭火装置-接线示意图】把有源蜂鸣器的双头端子线另一端插入HS-UNO-EXP2扩展板上的【D3】接口上。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：11

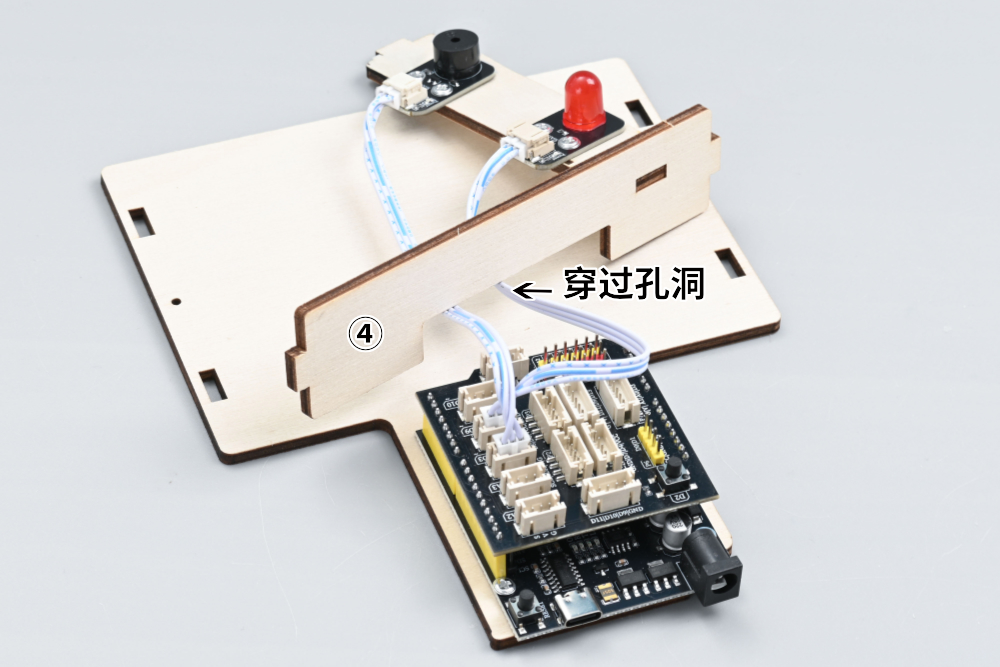

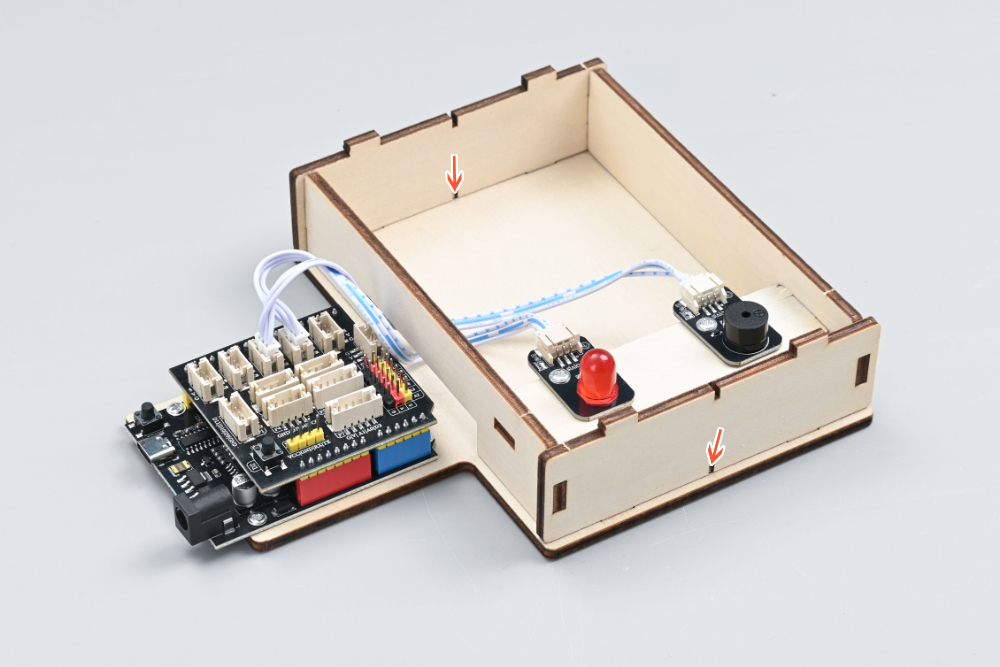

把④号板安装在③号板上。
STEP：12

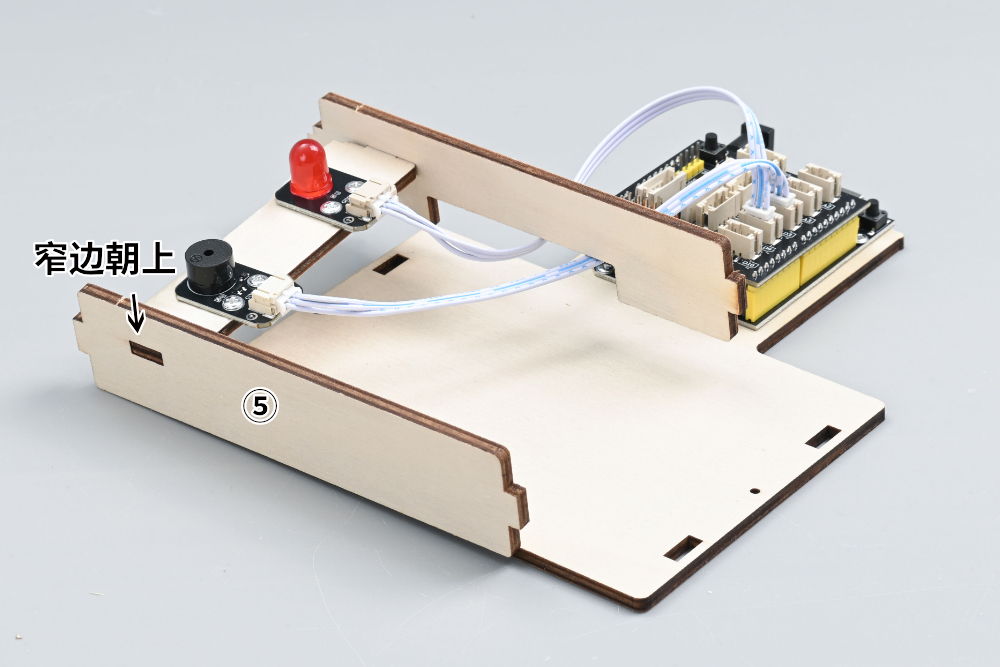

把⑤号板安装在③号板上。
STEP：13

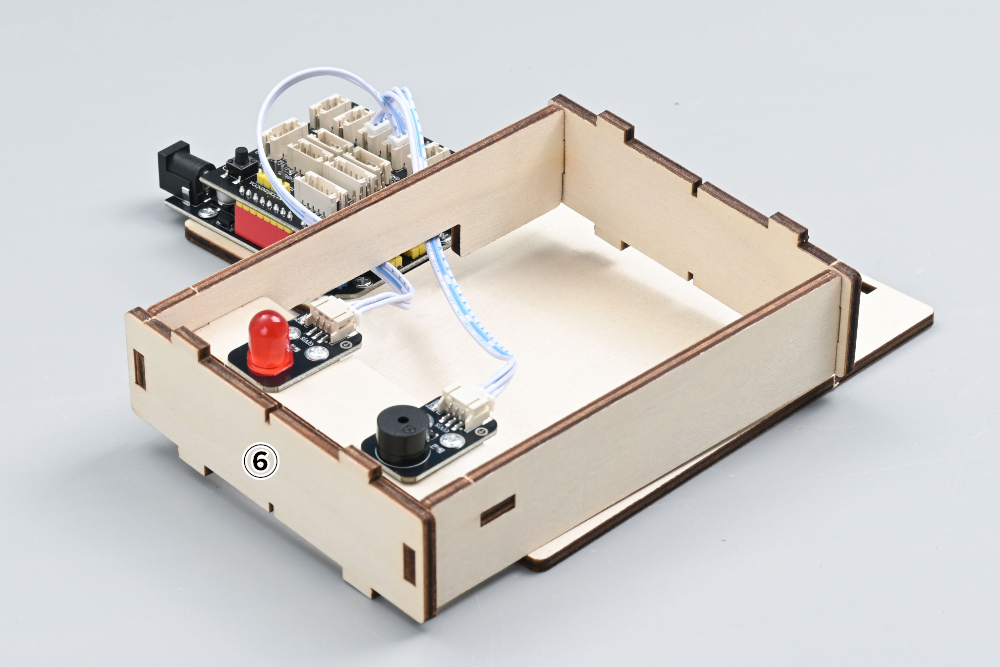

把两块⑥号板安装在④、⑤号板上。
STEP：14
用7mm粗纹螺丝把两块⑥号板安装在②号板上。
STEP：15

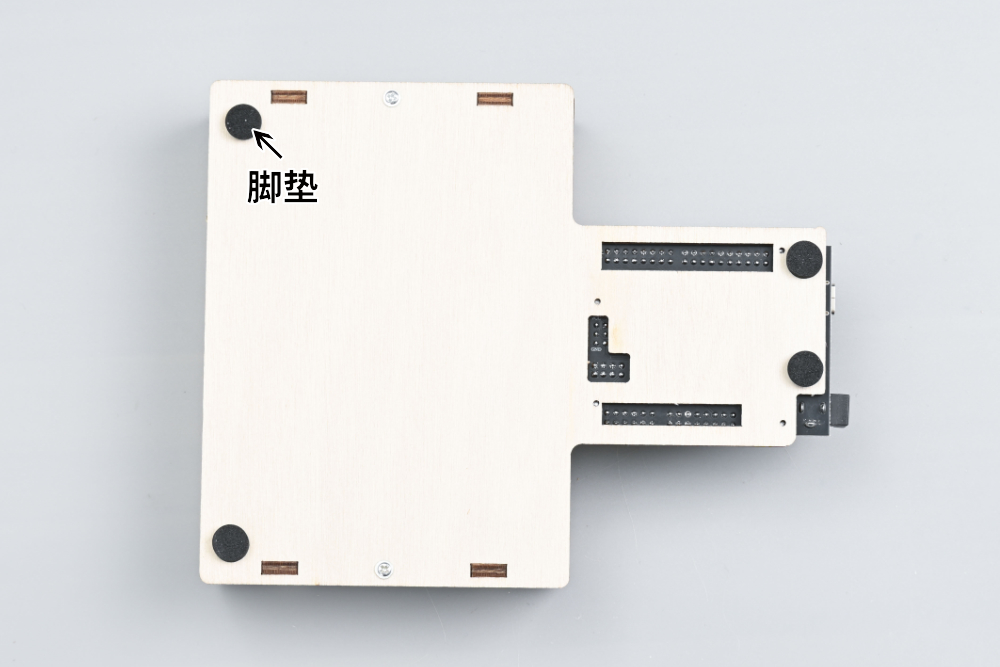

在②号板底部粘上四个脚垫。
STEP：16

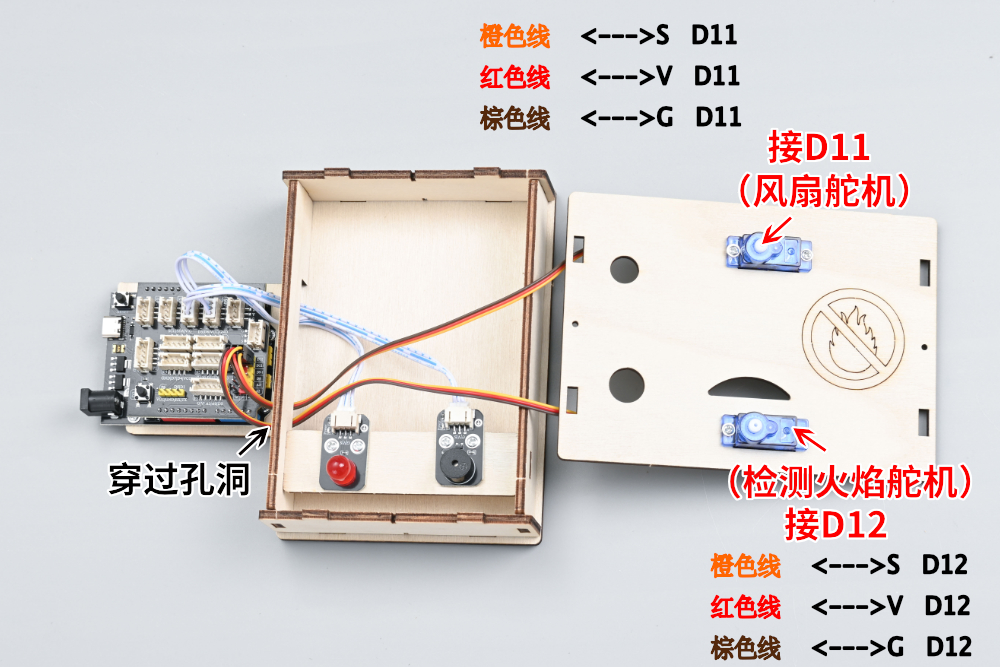

首先把两条舵机导线穿过④号板孔洞，然后参考【火焰追踪警报灭火装置-接线示意图】把两个舵机导线分别插入HS-UNO-EXP2扩展板的D11和D12接口上。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：17

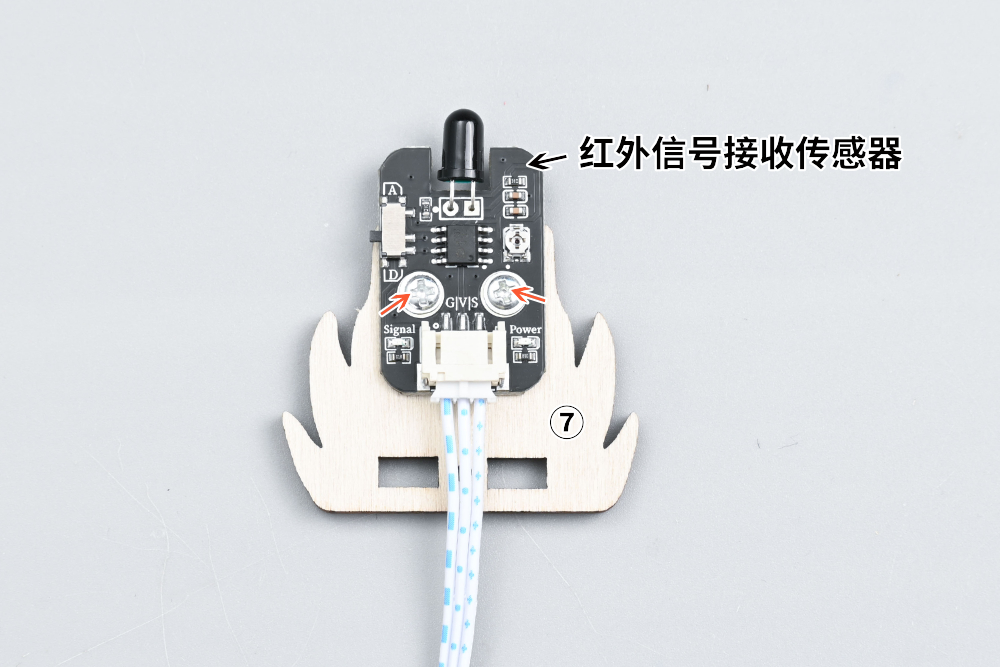

用4mm粗纹螺丝把红外信号接收传感器安装在⑦号板上。
STEP：18

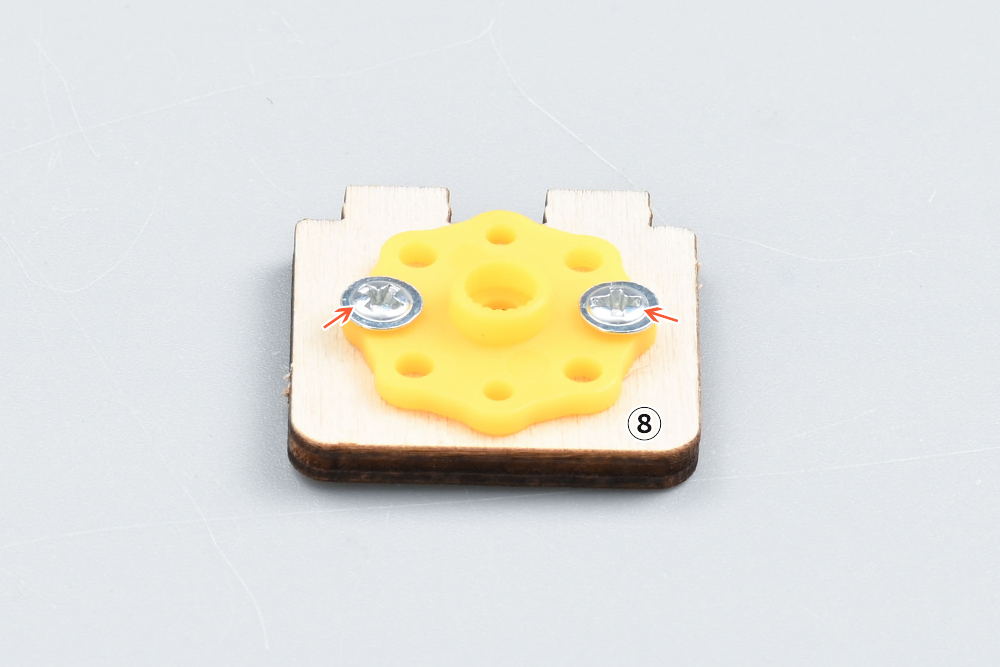

用7mm粗纹螺丝把舵机盘安装在⑧号板。
STEP：19

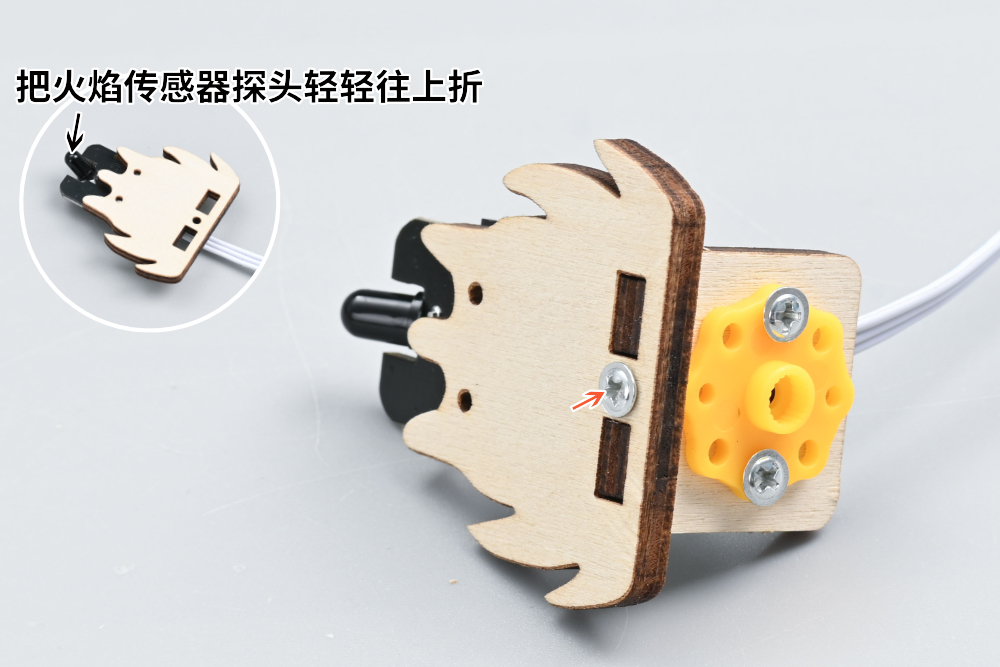

首先把火焰传感器探头轻轻往上折，然后用7mm粗纹螺丝把⑧号板安装在⑦号板上。
STEP：20

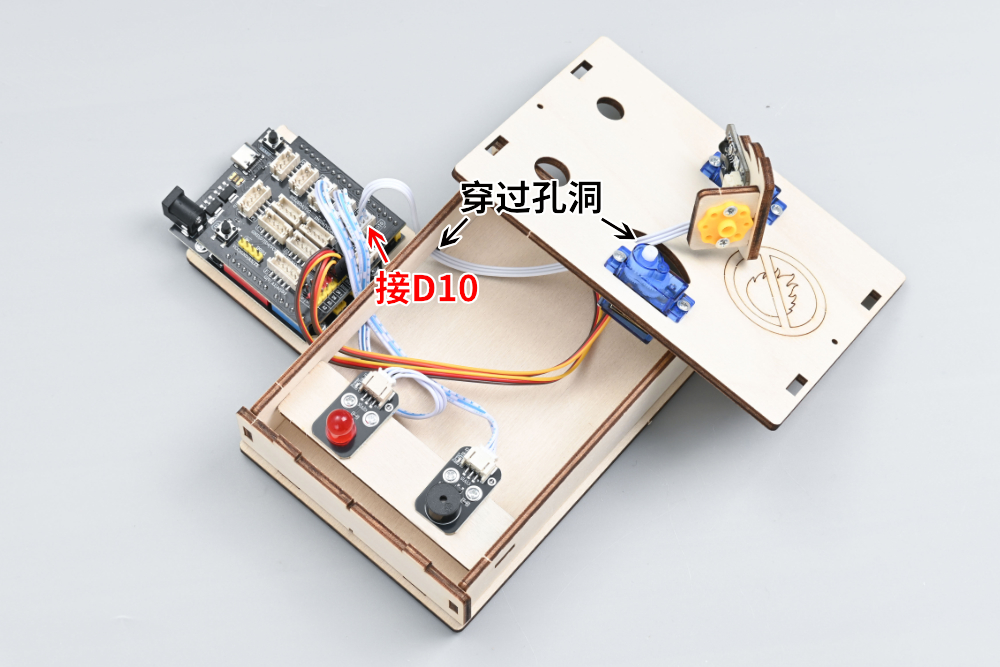

首先把红外信号接收传感器的双头端子线穿过①、④号板的孔洞，然后参考【火焰追踪警报灭火装置-接线示意图】把有红外信号接收传感器的双头端子线另一端插入HS-UNO-EXP2扩展板上的【D10】接口上。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：21

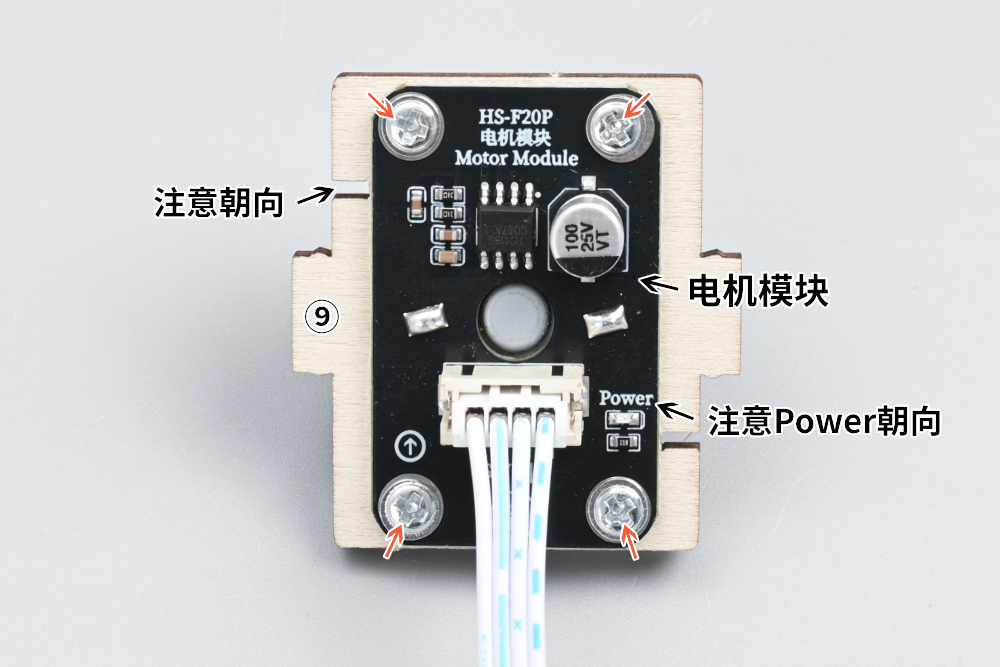

用4mm粗纹螺丝把电机模块安装在⑨号板上。
STEP：22

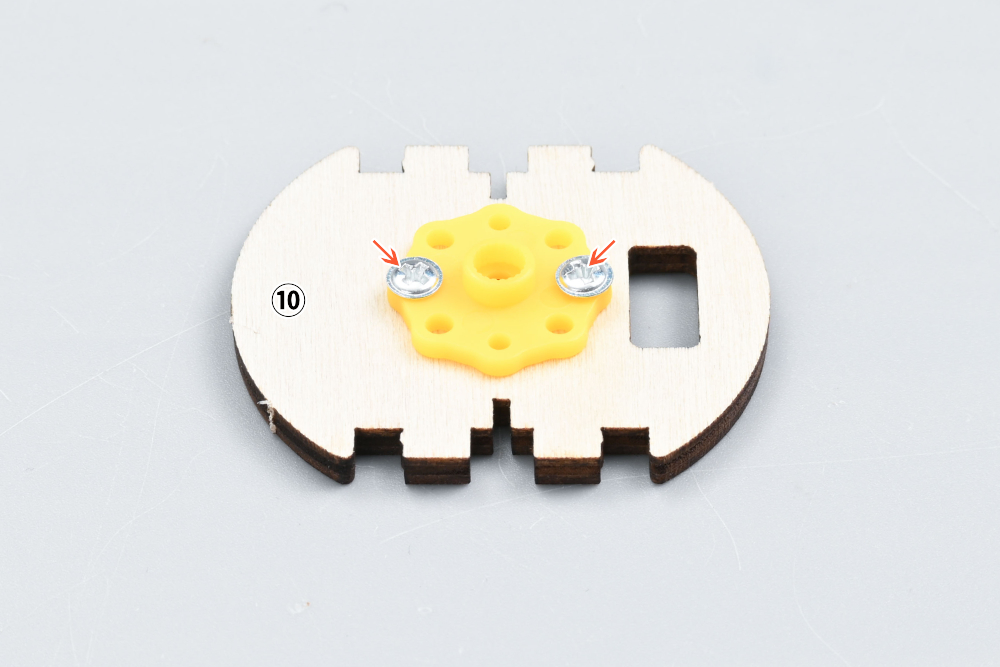

用7mm粗纹螺丝把舵机盘安装在⑩号板上。
STEP：23

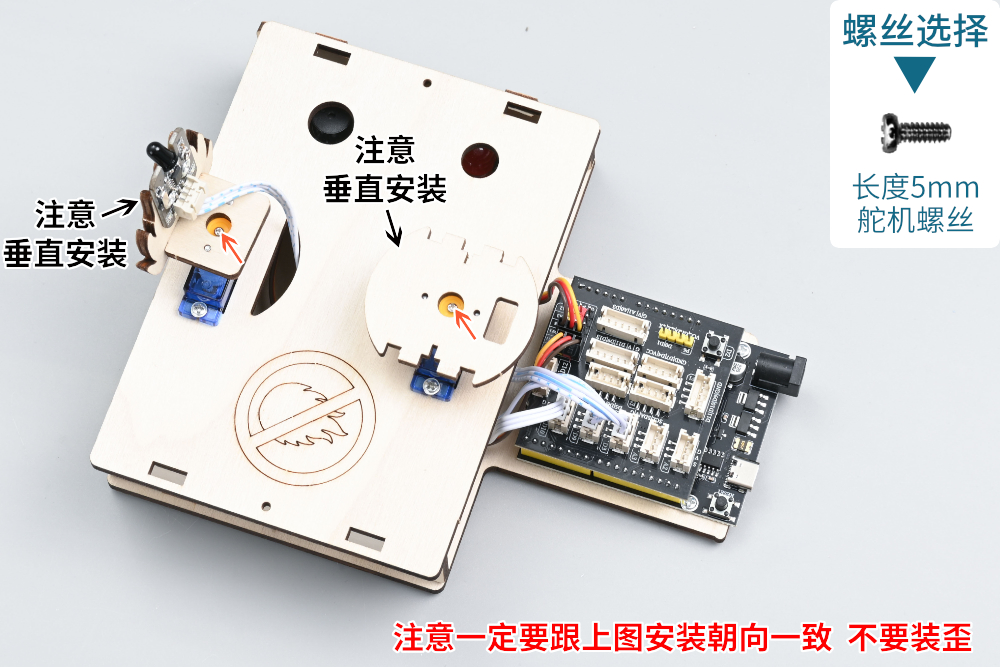

参照上图，首先用5mm舵机螺丝把⑧号板上的舵机盘安装在（检测火焰舵机)上，然后用另一颗5mm舵机螺丝把⑩号板上的舵机盘安装在（风扇舵机)上，（舵机螺丝在舵机袋子里）。注意：安装时不要转动舵机。注意：请务必断电情况下安装舵机盘（臂），舵机通电时候不要有机械阻力如拧螺丝、 掰 、 扯，阻力大于舵机扭力会发烫烧坏舵机。
STEP：24

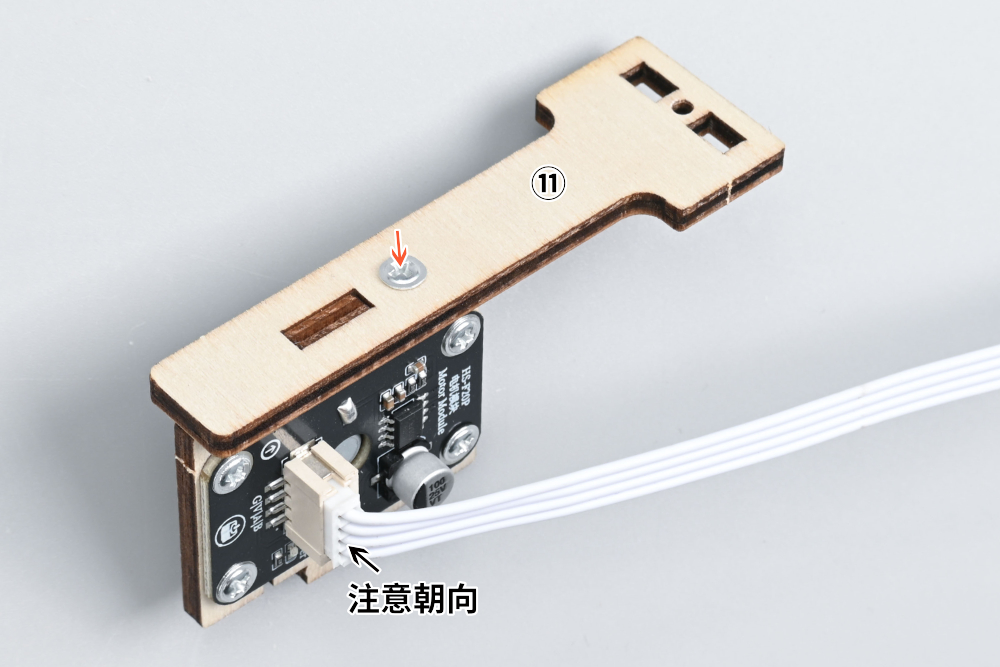

用7mm粗纹螺丝把⑪号板安装在⑨号板上。
STEP：25

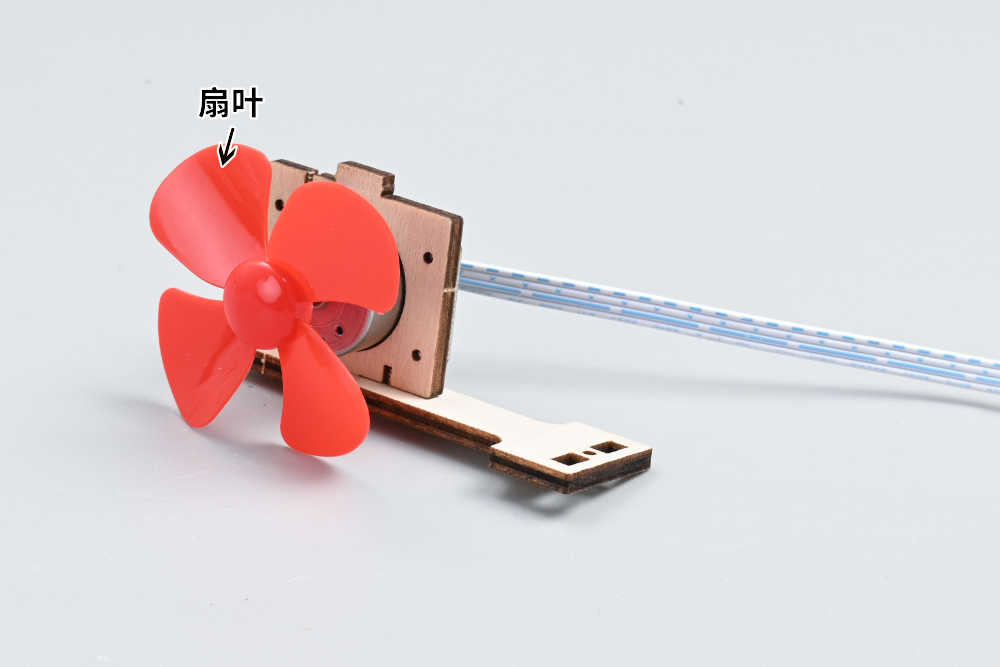

把扇叶安装在电机模块上。
STEP：26

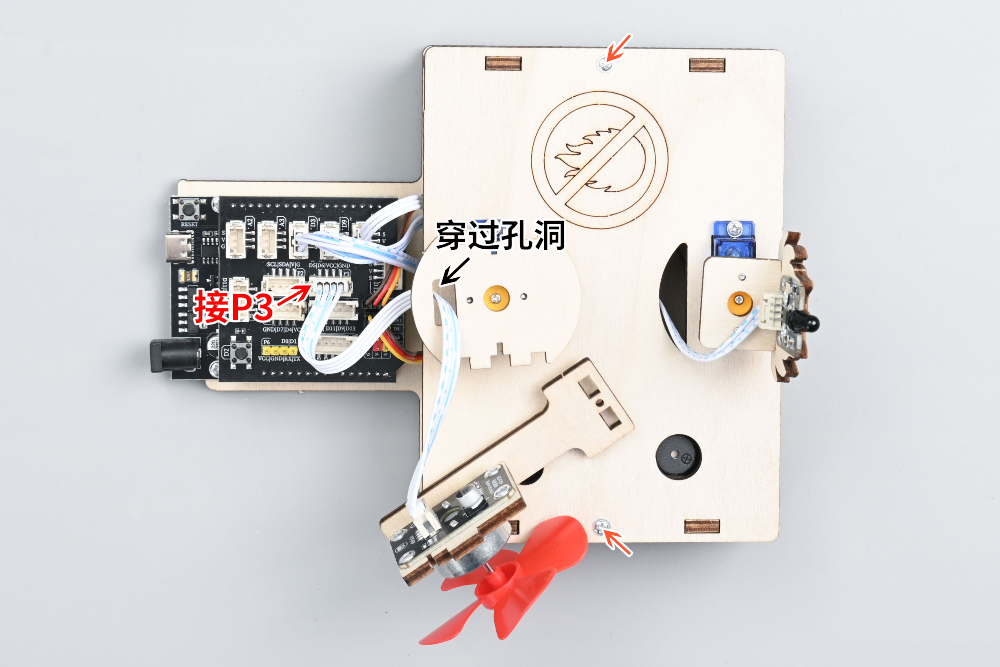

首先把电机模块上的双头端子线穿过⑩号板的孔洞，然后参考【火焰追踪警报灭火装置-接线示意图】把电机模块的双头端子线另一端插入HS-UNO-EXP2扩展板上的【P3】接口上，最后用7mm粗纹螺丝把①号板安装在两块⑥号板上。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：27
用7mm粗纹螺丝把⑪号板安装在⑩号板上。
STEP：28

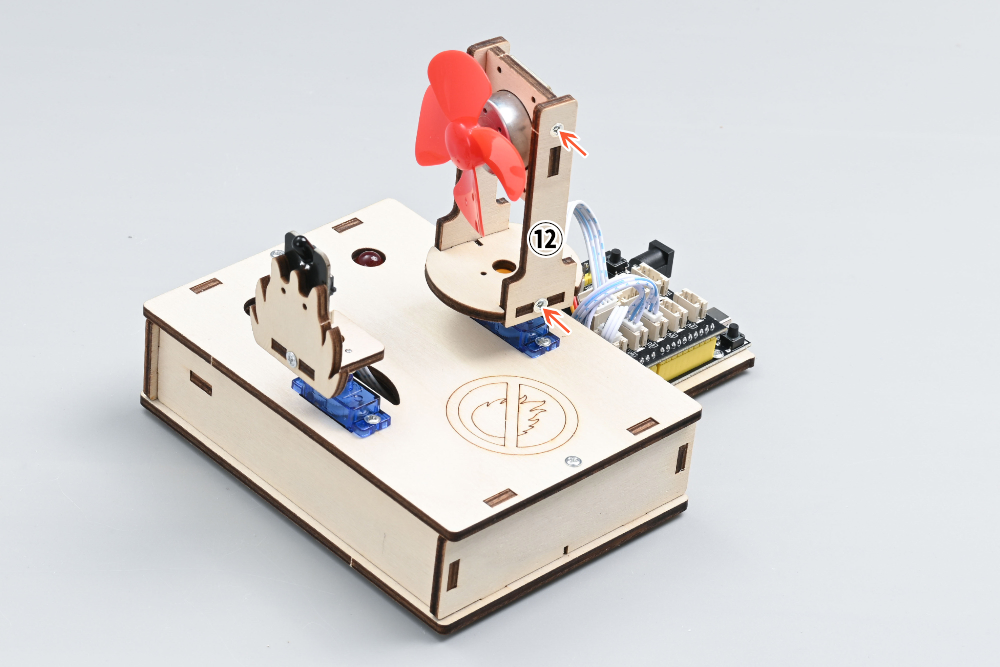

用7mm粗纹螺丝把⑫号板安装在⑨、⑩号板上。
STEP：29

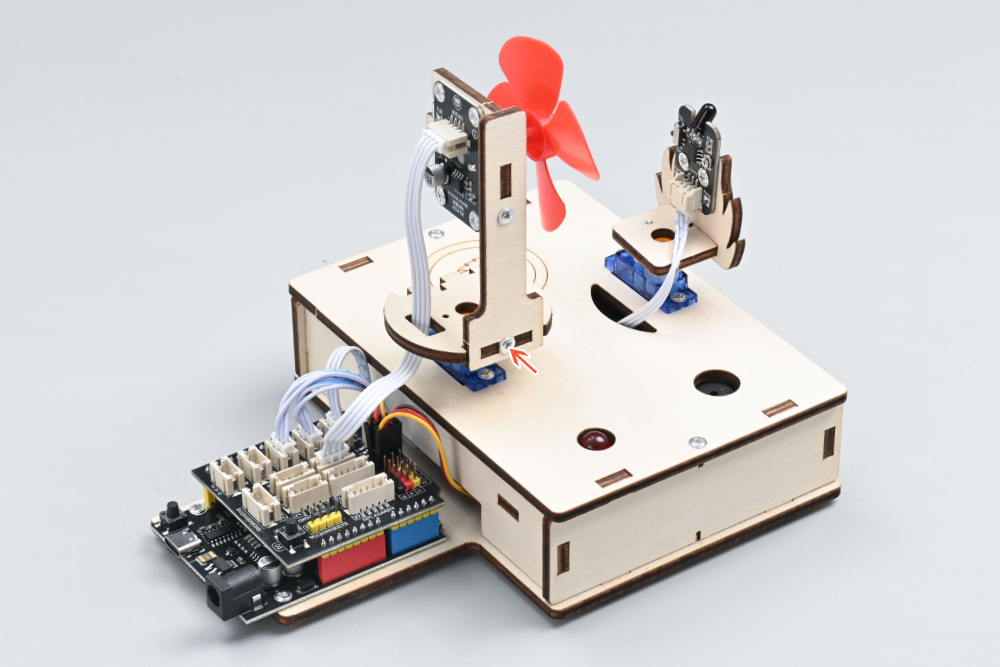

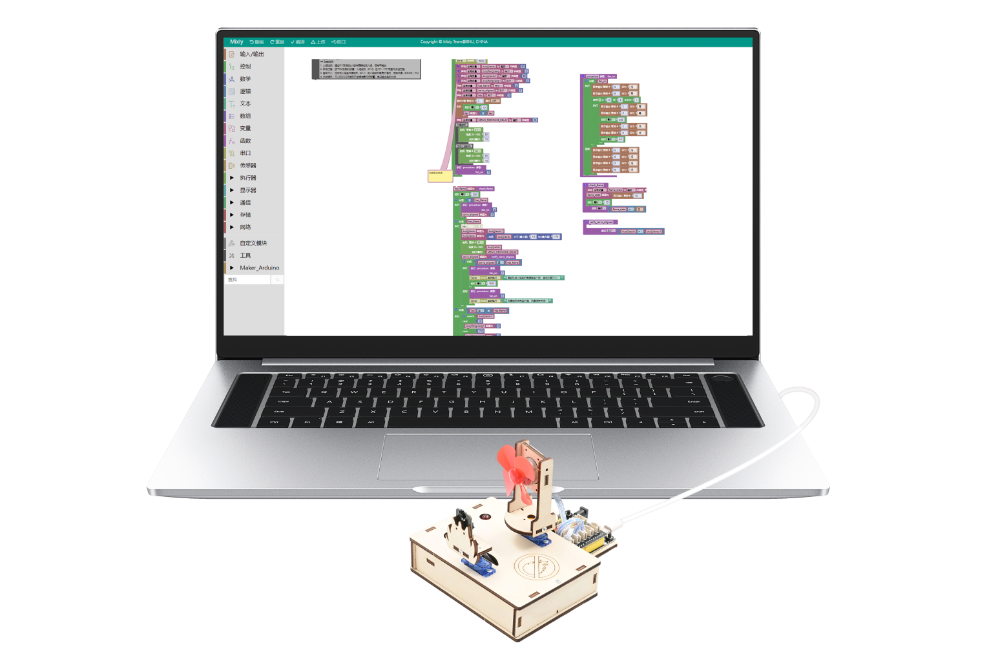

使用米思齐Mixly软件将该套件的火焰追踪警报灭火装置示例程序上传至UNO-R3开发板。你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制火焰追踪警报灭火装置。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）注意：使用火焰追踪警报灭火装置请自备或者购买双节14500尖头锂电池（DC6V~12V电源）。
STEP：30

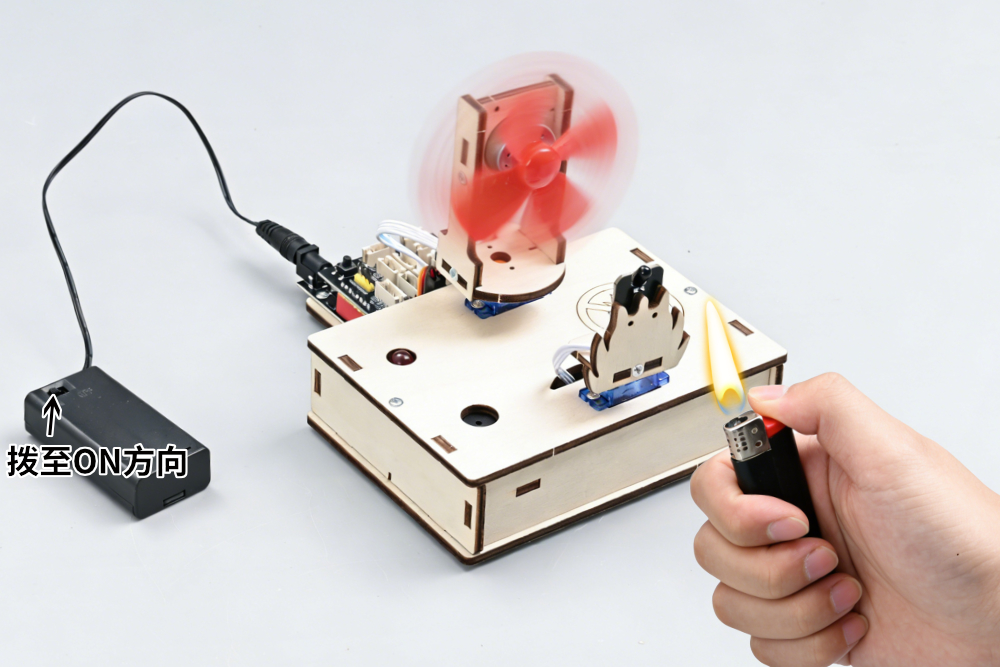

打开打火机，放在红外信号接收传感器旁边，能自动检测火焰并定点灭火：按下扩展板板载按键，按键启动舵机扫描，火焰舵机就会在 10° 到 170° 之间慢慢转动扫描。找到火苗，风扇舵机转到对准火苗的角度，风扇就会启动灭火啦！灭火的时候，指示灯会一闪一闪报警，蜂鸣器会报警。
（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）注意：使用火焰追踪警报灭火装置请自备或者购买双节14500尖头锂电池（DC6V~12V电源）。
示例程序下载：点击下载
（文件解压密码请查看您购买的商品外包装产品合格证管理码，商品管理码（90开头数字）为解压密码 )
