HS- E31电报机（摩斯密码）
HS- E31电报机（摩斯密码）
产品简介：

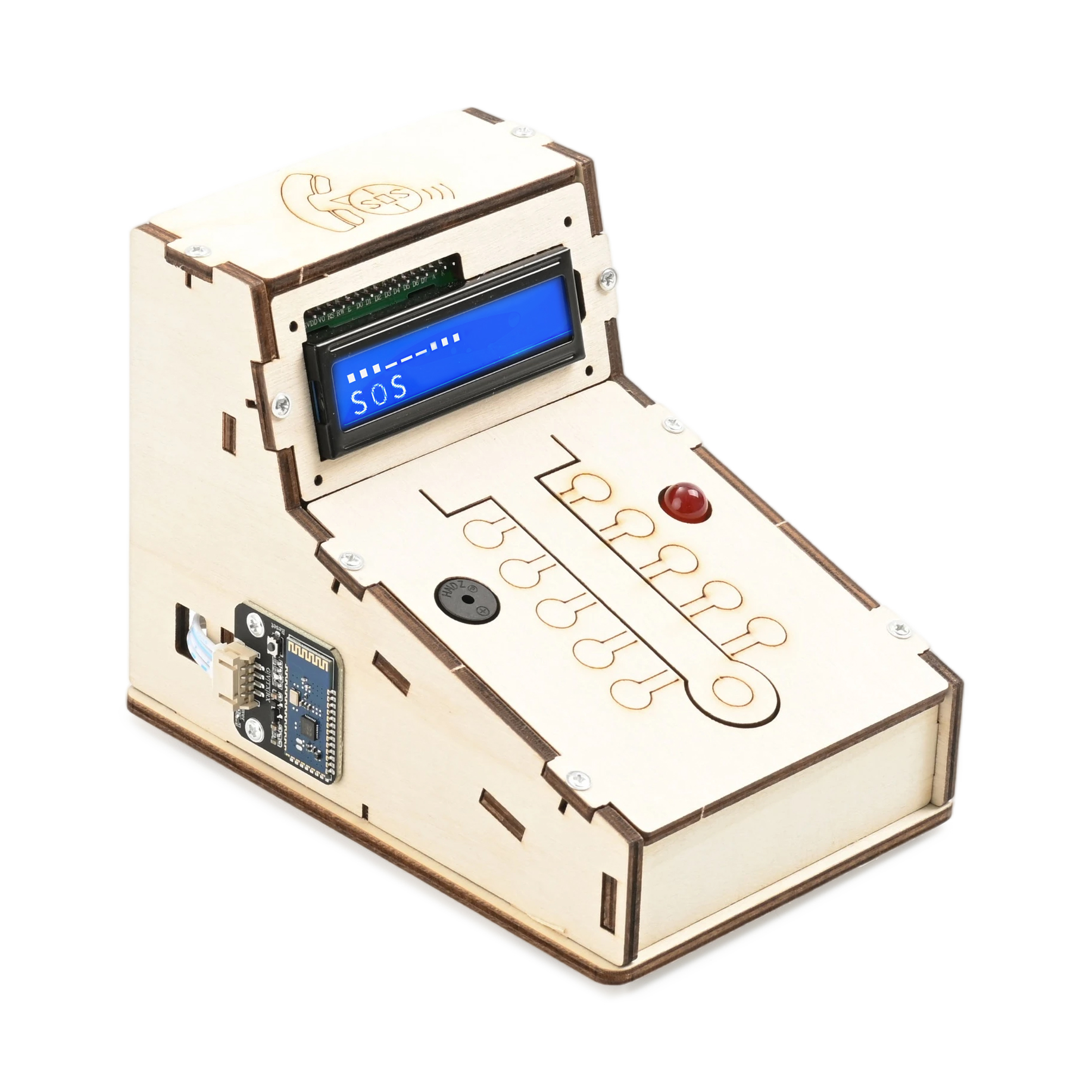

电报机（摩斯密码）是一款集成LED模块、按键模块、有源蜂鸣器和LCD显示屏等核心配件的多功能智能电子套件，支持灵活扩展蓝牙模块等外设（蓝牙模块为自备材料），实现多样化控制模式升级。
该套件具备核心操控功能：等待显示屏亮起，通过按键输入不同的信号代码，按键轻按一下为（•），长按三秒为 （一），显示屏会自动翻译出英文字母，每次只能翻译一个；有蓝牙模块支持通过手机APP连接蓝牙，然后在 APP对话窗口发送英文字母或单词，电报机会实时转换为摩斯电码。同时，它兼容 Arduino IDE、Mixly（米思齐）等主流编程软件，使用者既可直接调用示例程序快速上手，也可自主编写个性化程序，灵活定制电报机（摩斯密码）的运行逻辑，充分满足创意实践与编程学习的双重需求。
通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制电报机（摩斯密码）。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
准备工具及组装注意事项：
自备组装工具：3毫米直径十字螺丝刀、剪刀。
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、UNO-R3开发板、typc数据线1条、蓝牙模块，产品需要脱机工作请自备或者购买DC头6V-12V电源。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或寻找在线客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池，将电池妥善保管!
示例程序下载：点击下载
（文件解压密码请查看您购买的商品外包装产品合格证管理码，商品管理码（90开头数字）为解压密码 )
产品安装视频请移步“Hello STEM”公众号
视频安装在线观看链接：点击观看视频

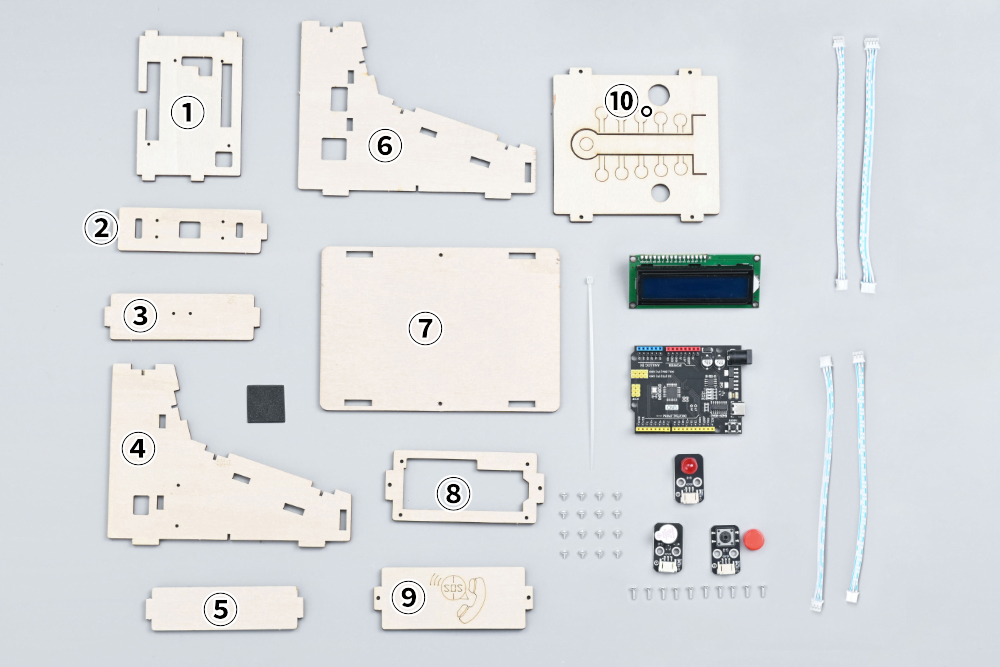

STEP：1
准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。注意：蓝牙模块和插入蓝牙模块的双头端子线为自备材料。

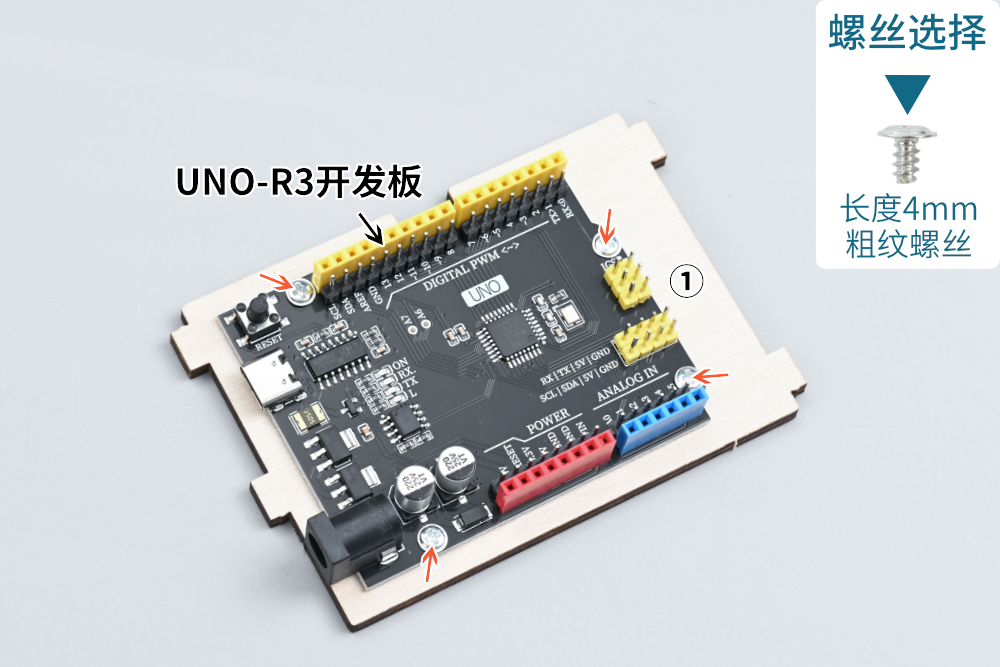

STEP：2
用4mm粗纹螺丝把UNO-R3开发板安装在①号板上。
STEP：3

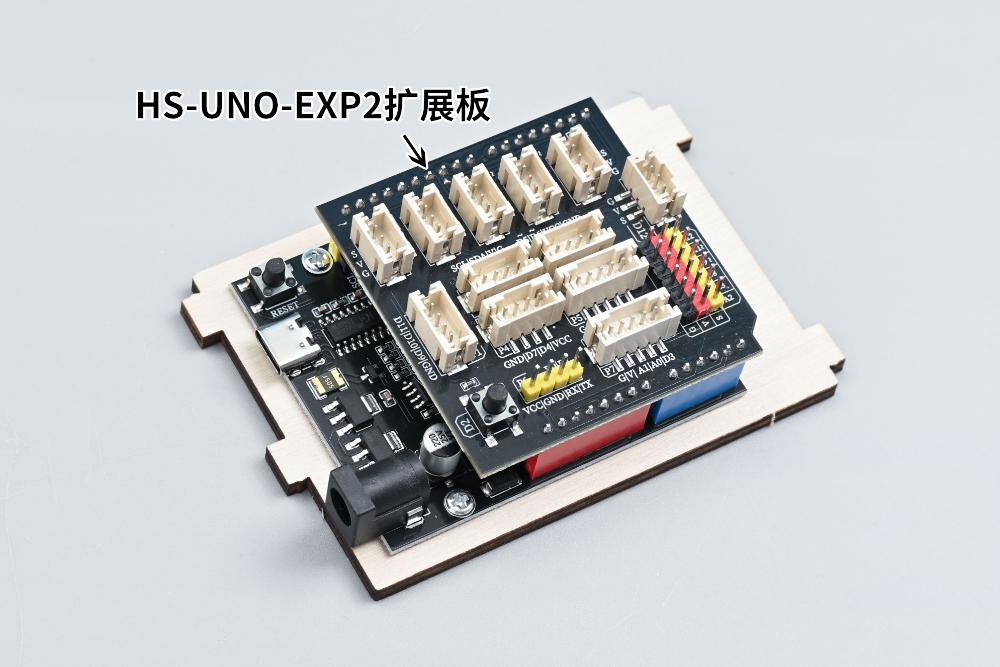

把HS-UNO-EXP2扩展板插入UNO-R3开发板上。
STEP：4

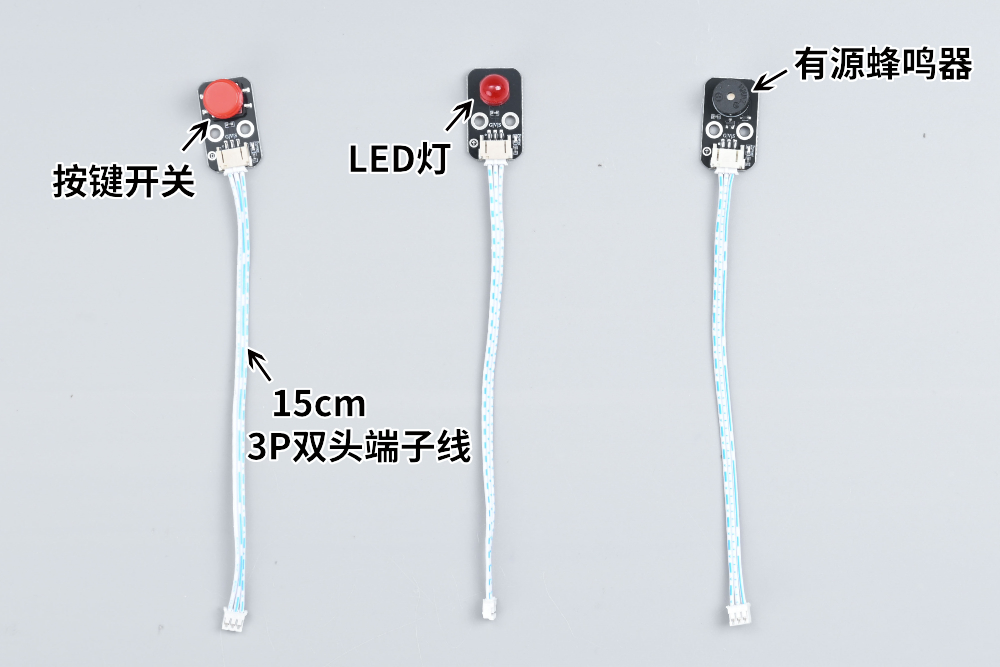

首先把按键帽安装在按键开关上，然后把三条15cm的3P双头端子线分别插入按键开关、LED灯和有源蜂鸣器。

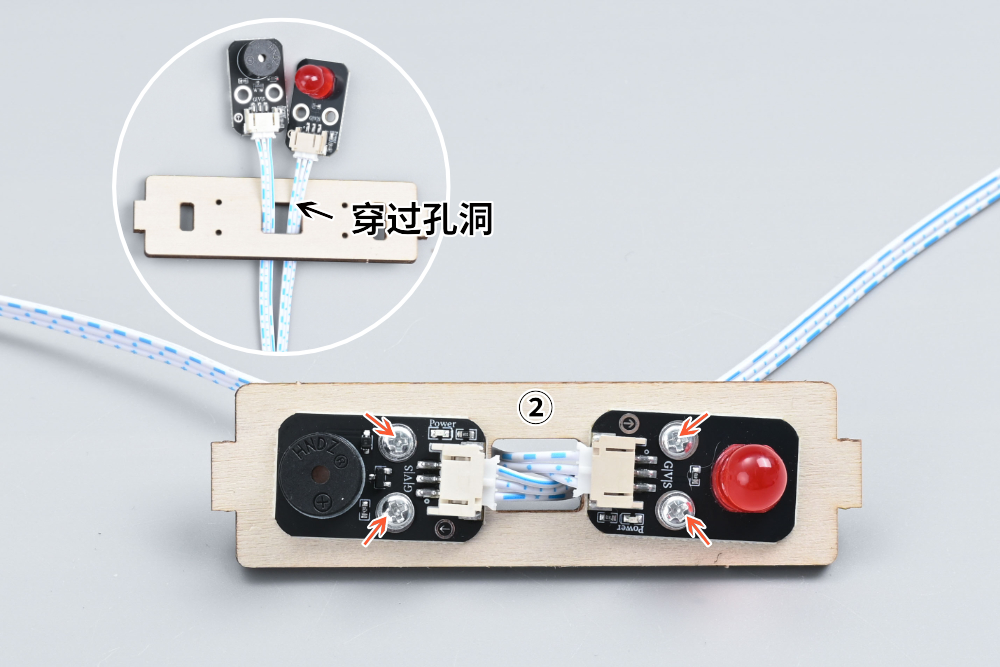

STEP：5

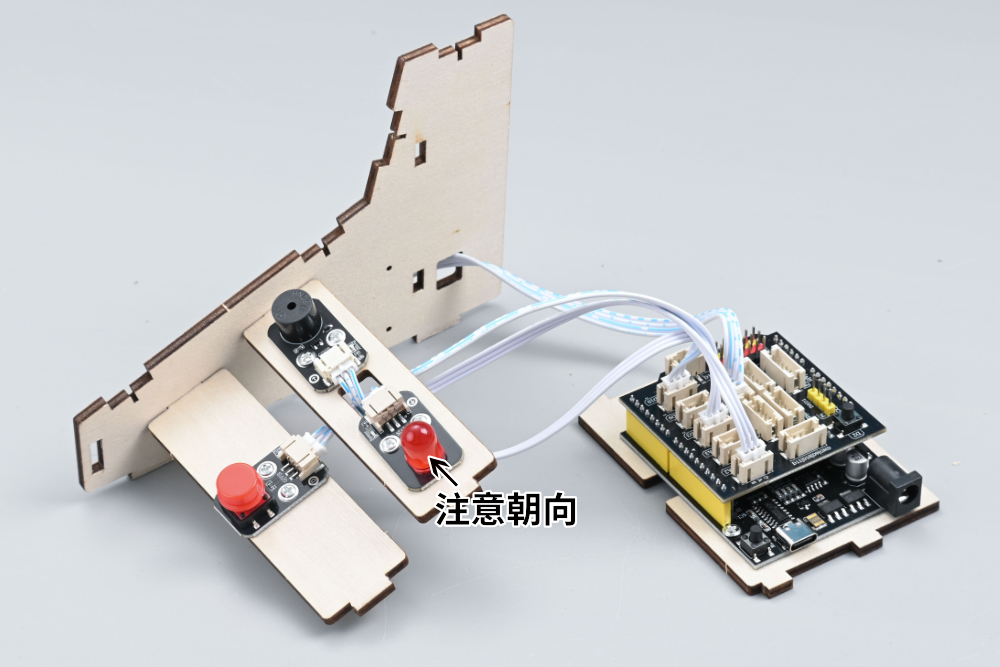

首先把LED灯和有源蜂鸣器的导线穿过②号板的孔洞，然后用4mm粗纹螺丝把LED灯和有源蜂鸣器安装在②号板上。
STEP：6
用4mm粗纹螺丝把按键模块安装在③号板上。

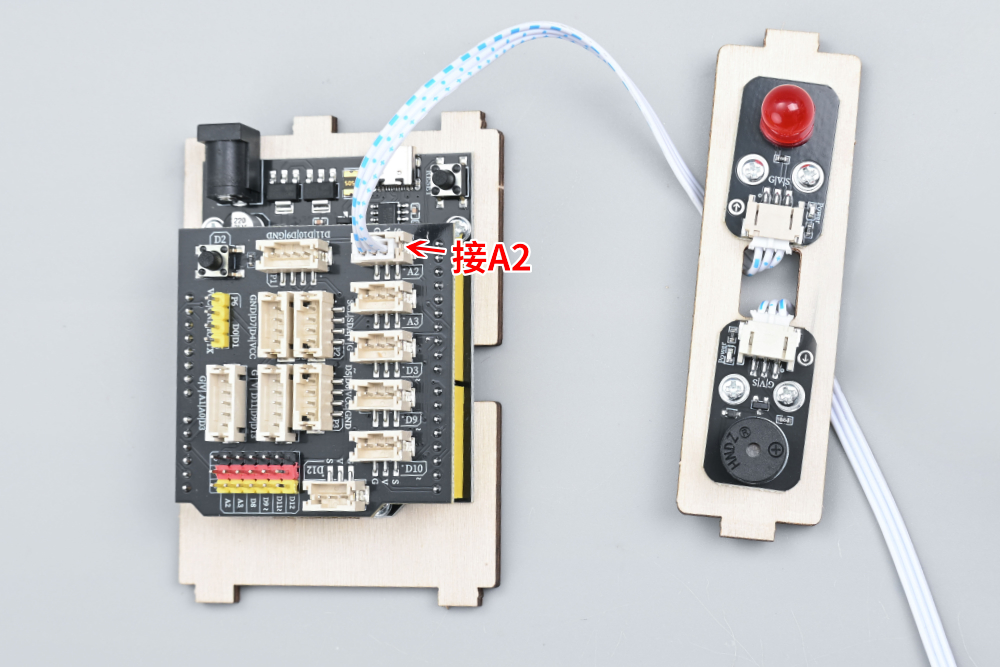

STEP：7
参照【电报机（摩斯密码）电路接线图】把LED灯上的双头端子线另一端插入HS-UNO-EXP2扩展板上的A2接口上。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。

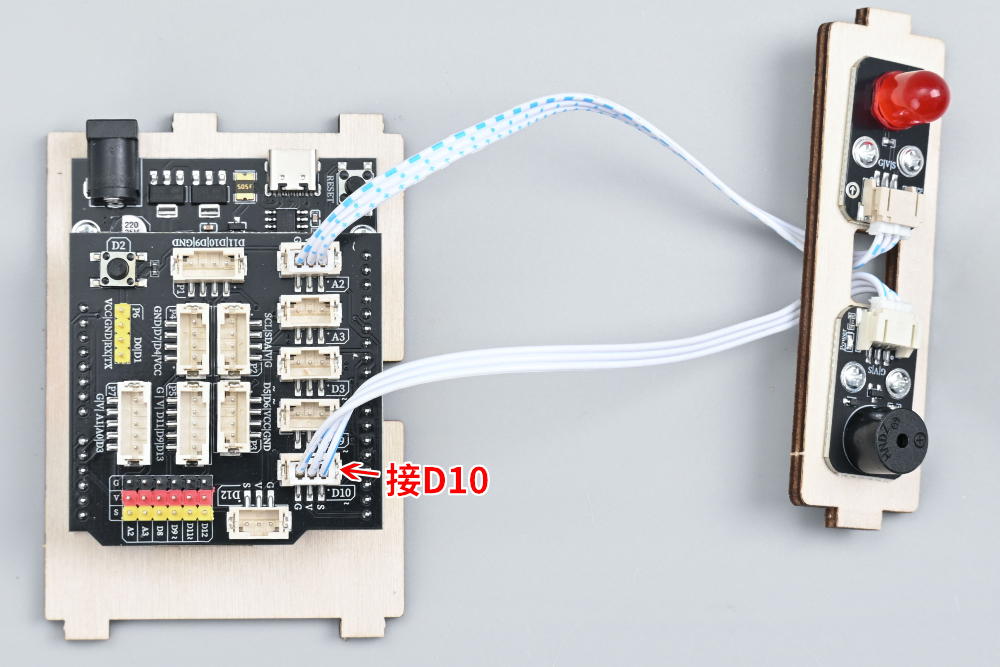

STEP：8
参照【电报机（摩斯密码）电路接线图】把有源蜂鸣器上的双头端子线另一端插入HS-UNO-EXP2扩展板上的D10接口上。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：9

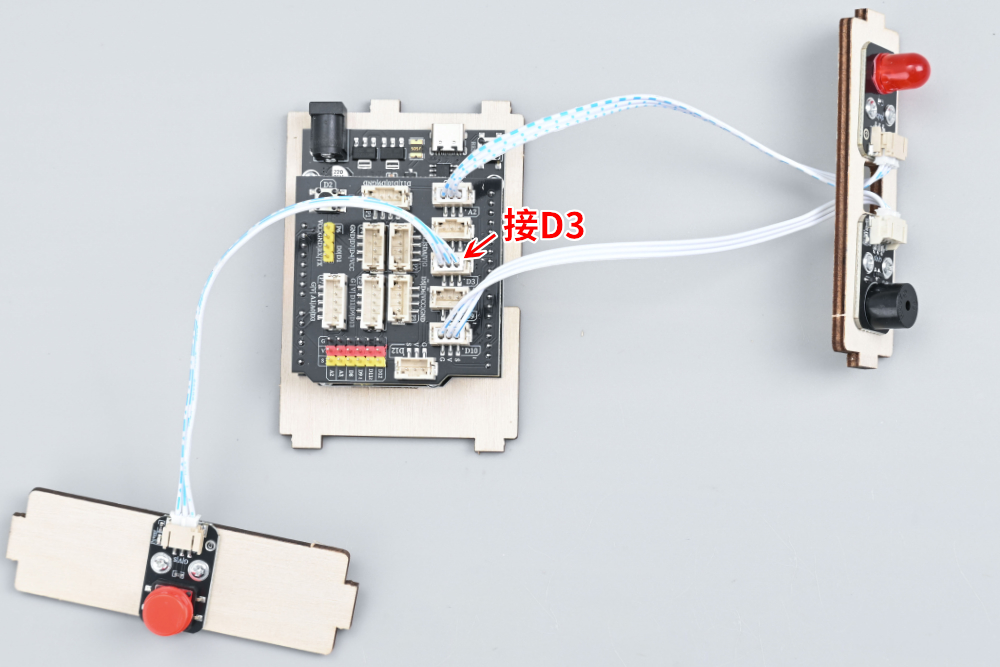

参照【电报机（摩斯密码）电路接线图】把按键模块上的双头端子线另一端插入HS-UNO-EXP2扩展板上的D3接口上。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。

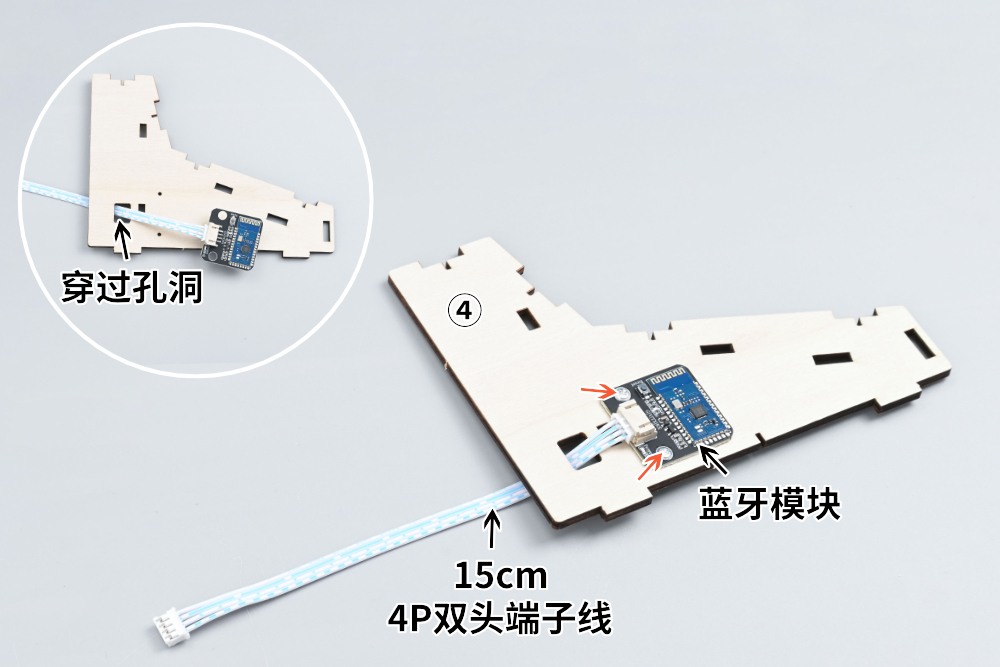

STEP：10
首先把蓝牙模块上的双头端子线穿过④号板的孔洞，然后用4mm粗纹螺丝把蓝牙模块安装在④号板上。注意：蓝牙模块和插入蓝牙模块的双头端子线为自备材料，如果没有购买蓝牙模块和双头端子线，请跳过STEP10步骤。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：11
把蓝牙模块上的双头端子线另一端插入HS-UNO-EXP2扩展板上的P3~接口上。注意：蓝牙模块和插入蓝牙模块的双头端子线为自备材料，如果没有购买蓝牙模块和双头端子线，请跳过STEP11步骤。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：12
把③号板安装在④号板上。
STEP：13
把②号板安装在④号板上。

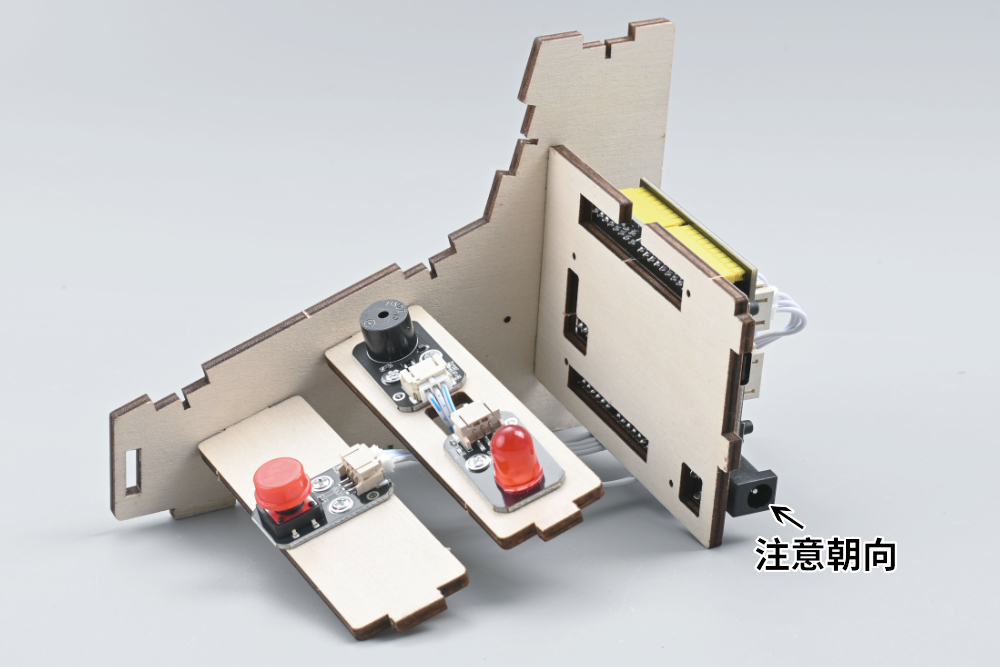

STEP：14
把①号板安装在④号板上。

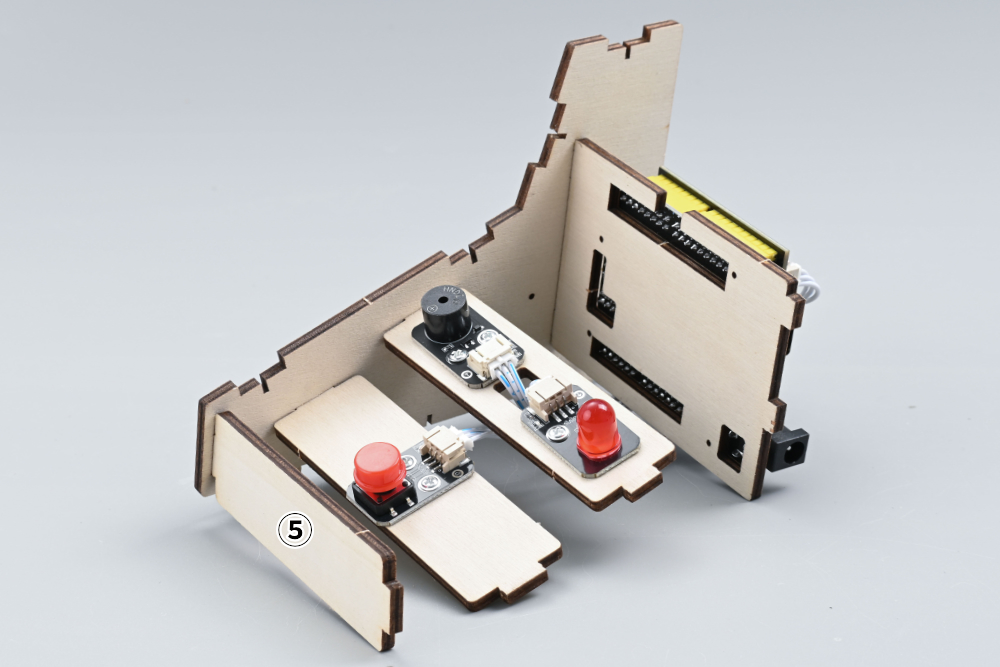

STEP：15
把⑤号板安装在④号板上。

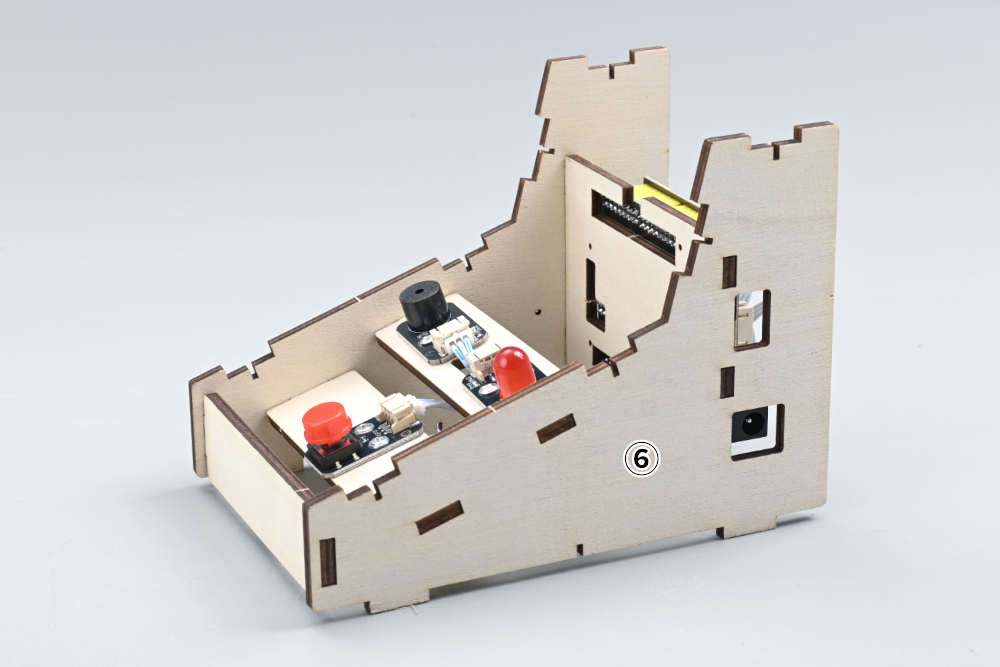

STEP：16
把⑥号板安装在①、②、③、⑤号板上。

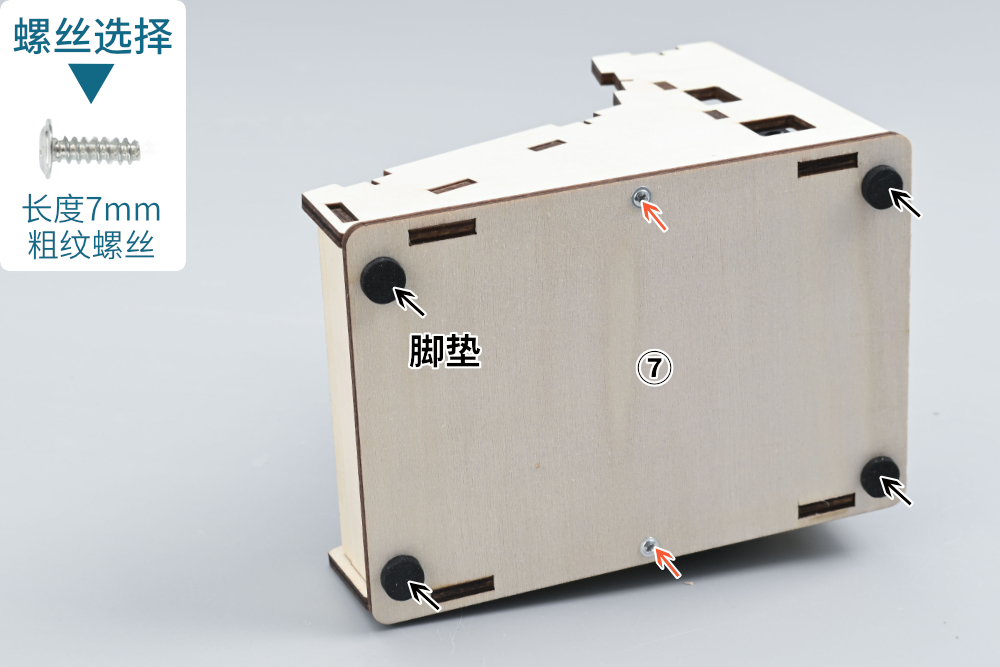

STEP：17
用7mm粗纹螺丝把⑦号板安装在④、⑥号板上，然后在⑦号板底部粘上四个脚垫。
STEP：18

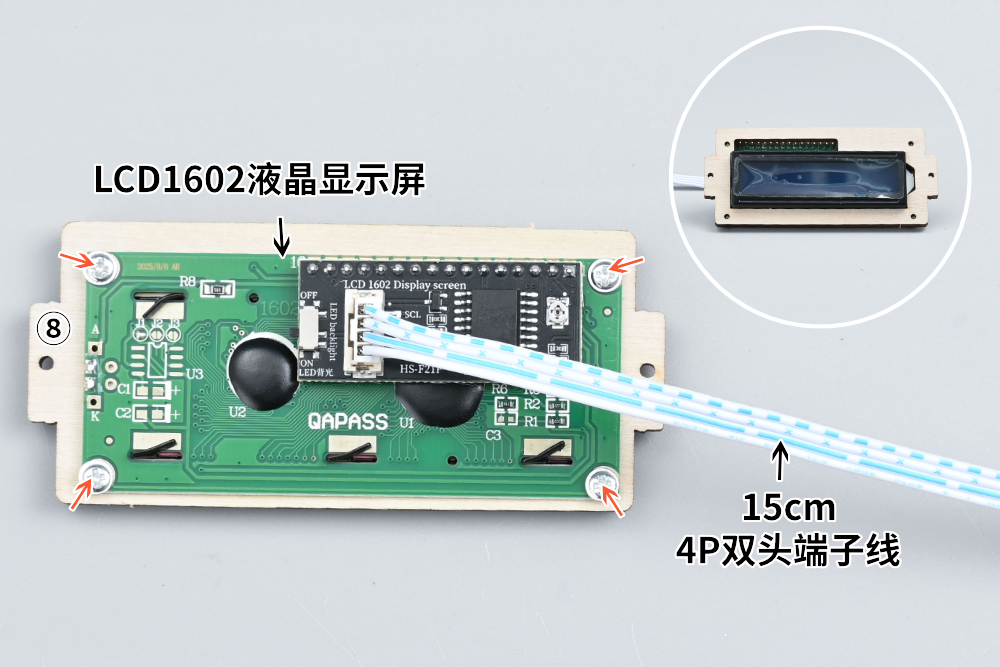

首先用4mm粗纹螺丝把LCD1602液晶显示屏安装在⑧号板上，然后把15cm的4P双头端子线插入LCD1602液晶显示屏上。

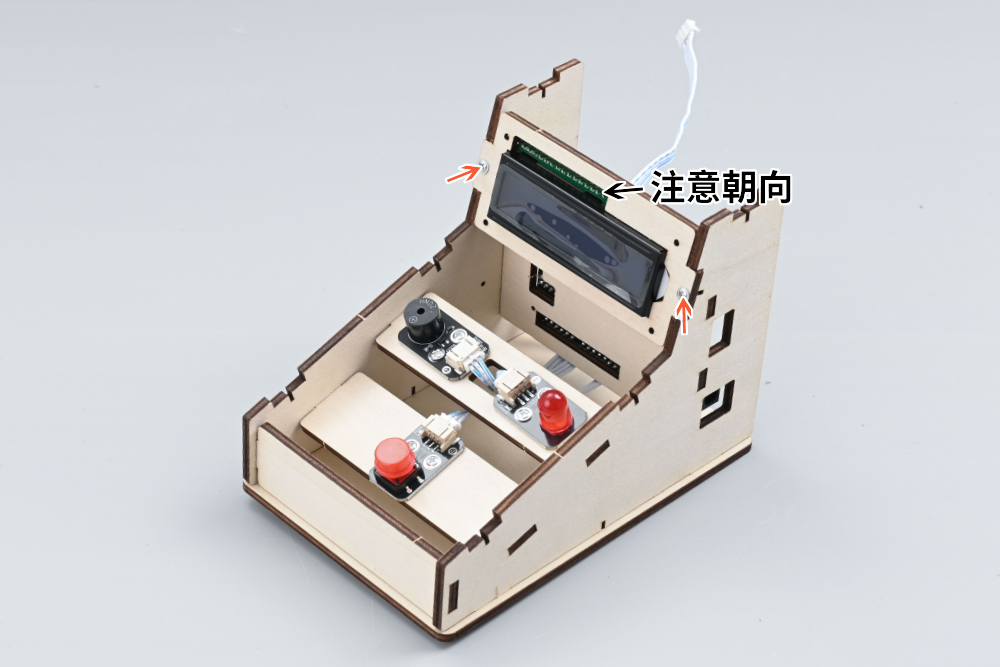

STEP：19
用7mm粗纹螺丝把⑧号板安装在④、⑥号板上。

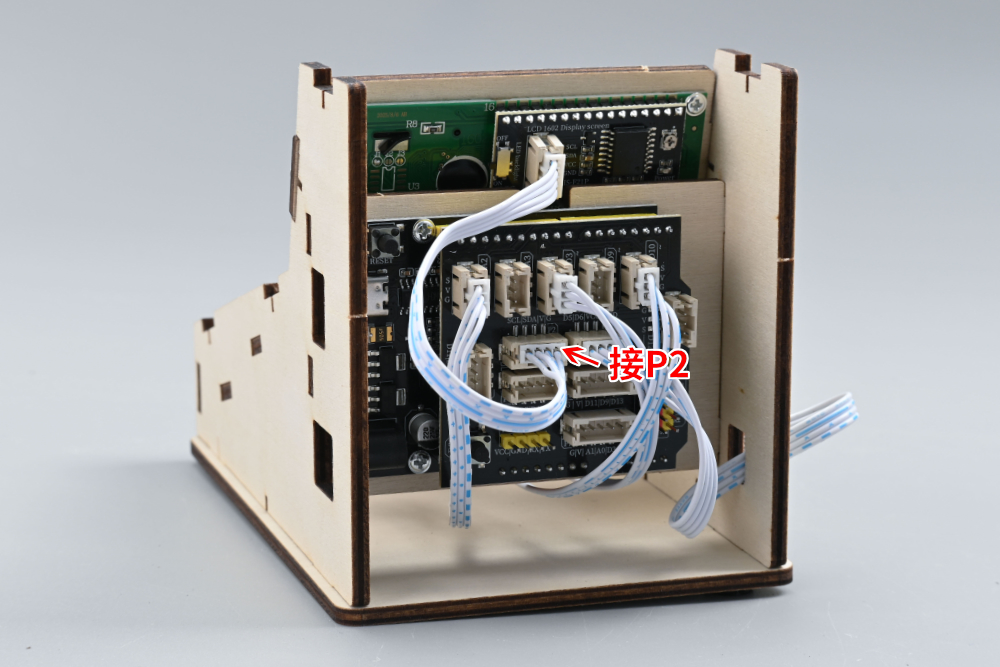

STEP：20
参照【电报机（摩斯密码）电路接线图】把LCD1602液晶显示屏上的双头端子线另一端插入HS-UNO-EXP2扩展板上的P2接口上。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。

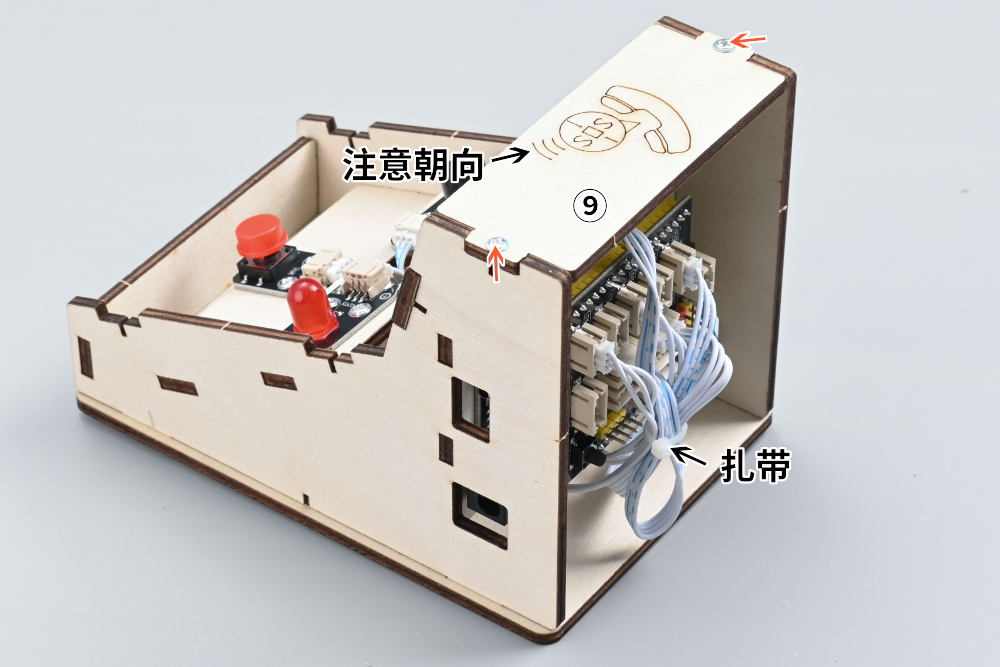

STEP：21
首先用7mm粗纹螺丝把⑨号板安装在④、⑥号板上，然后用扎带把导线扎好，剪掉多余的扎带。注意：使用剪刀时请小心，做好安全防范，孩子务必在大人的陪同下使用剪刀。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：22

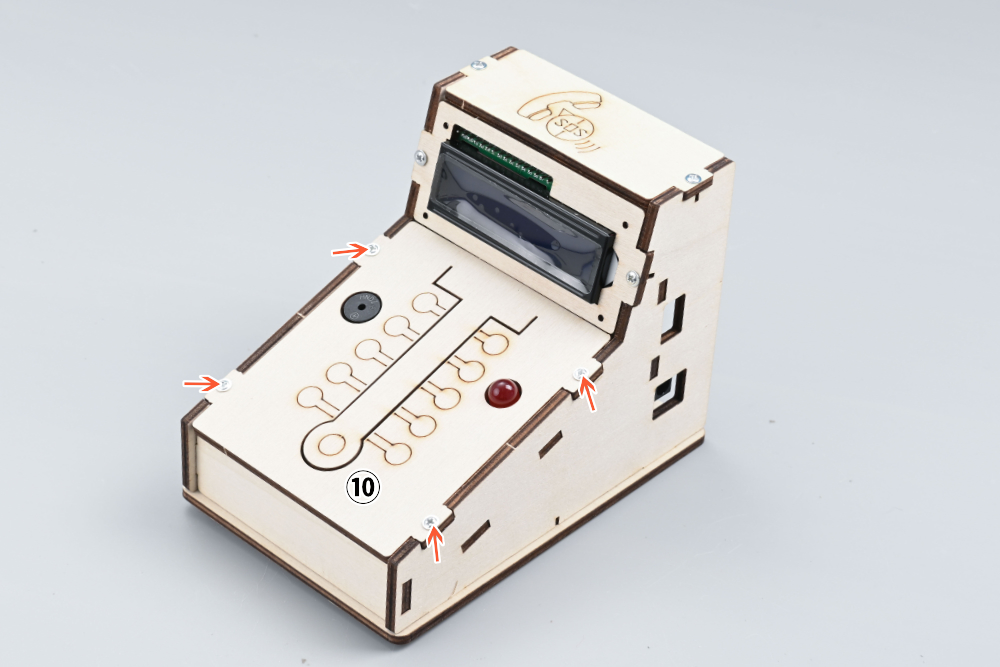

用7mm粗纹螺丝把⑩号板安装在④、⑥号板上。

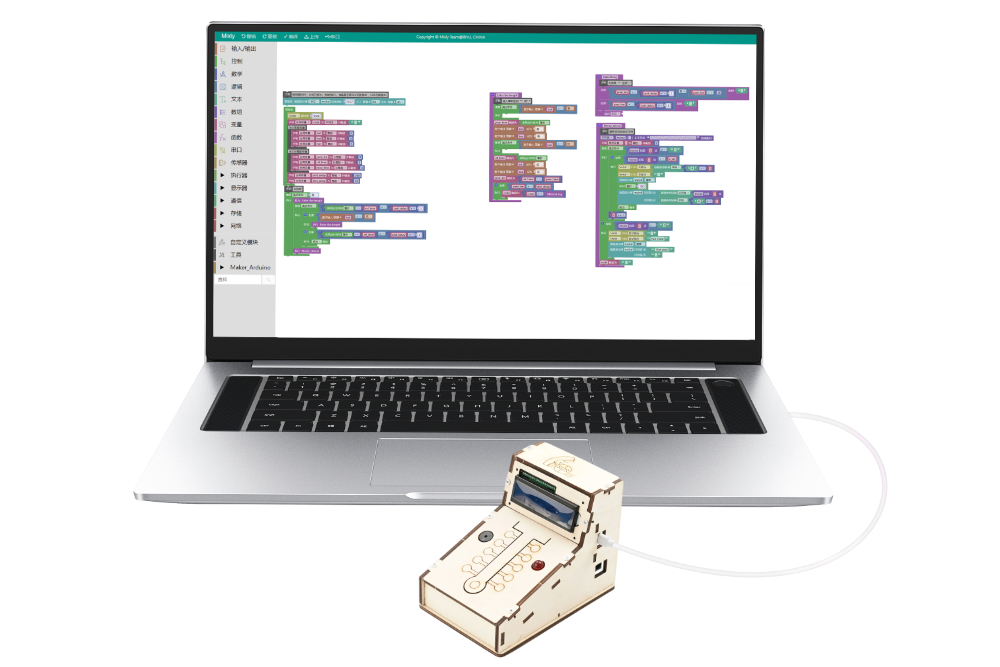

STEP：23
使用米思齐Mixly软件将该套件的电报机（摩斯密码）示例程序上传至UNO-R3开发板。
你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制电报机（摩斯密码）。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
警告:不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败!
示例程序下载：点击下载
（文件解压密码请查看您购买的商品外包装产品合格证管理码，商品管理码（90开头数字）为解压密码 )

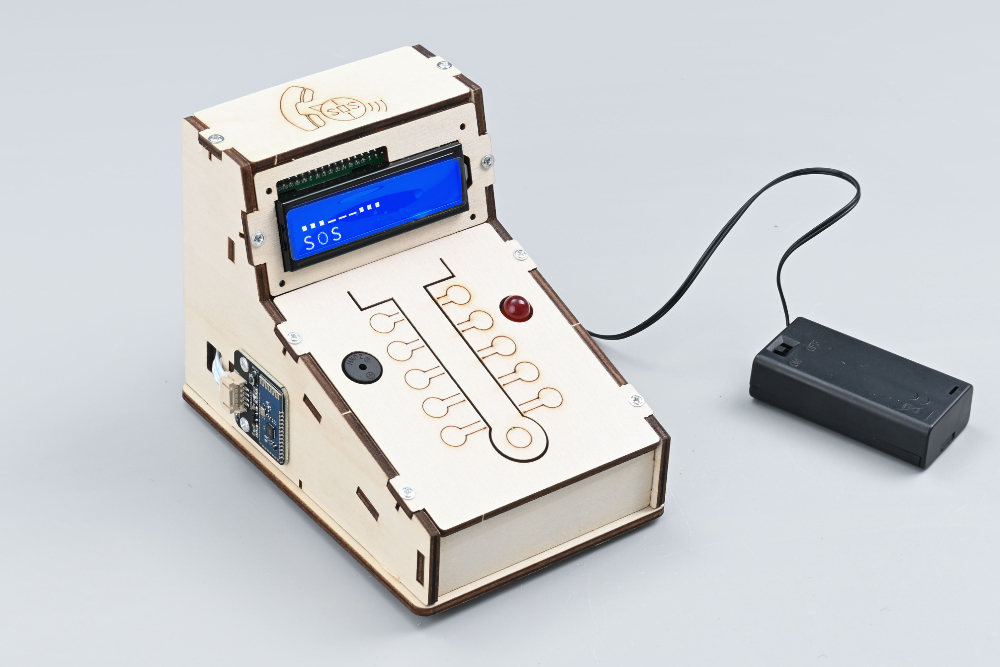

STEP：24
【显示摩斯密码程序】等待显示屏亮起，通过按键输入不同的信号代码，按键轻按一下为（•），长按三秒为 （一），显示屏会自动翻译出英文字母，每次只能翻译一个（参考STEP26摩斯密码表）。注意：电报机（摩斯密码）如果需要脱机工作，请自备或者购买DC头电池盒及14500尖头锂电池。（DC口输入电压：6V-12V电源）。

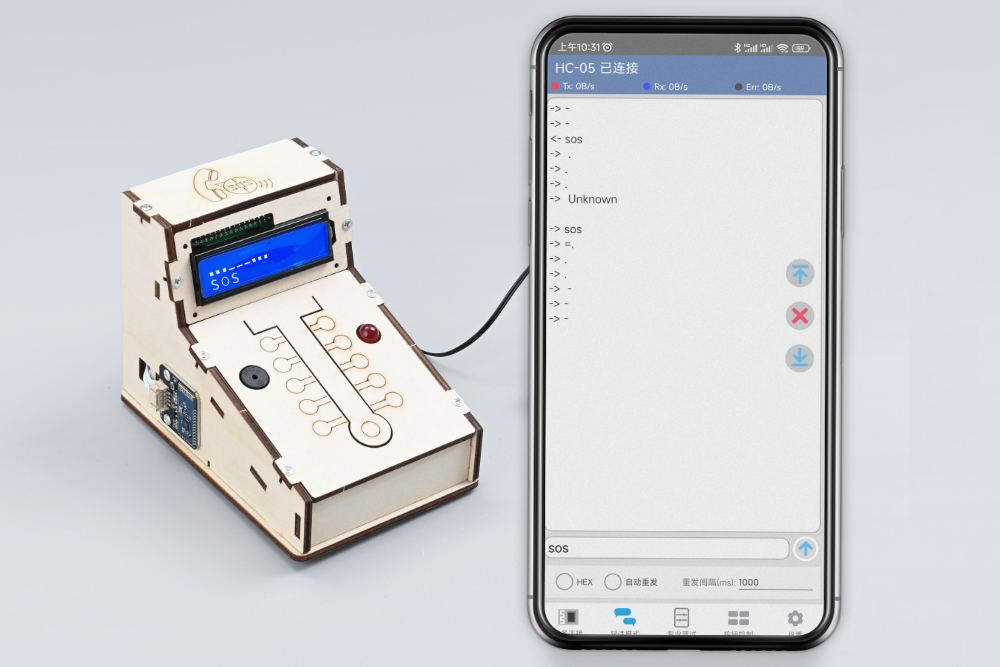

STEP：25
蓝牙模块可以使用【蓝牙对话框发送程序】通过手机APP连接蓝牙，然后在 APP对话窗口发送英文字母或单词，电报机会实时转换为摩斯电码（蓝牙模块使用方式请查看 http://www.hellostem.cn/?ljiliechuanganqipeijiandeng/277.html）。注意：蓝牙模块为自备材料，如果没有购买蓝牙模块请跳过STEP25步骤。

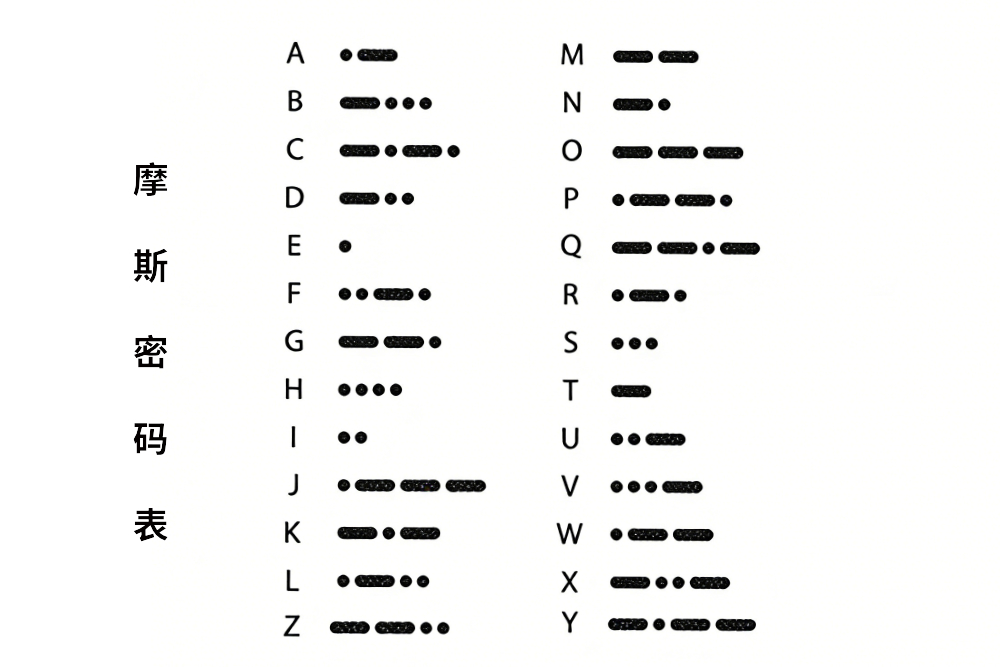

STEP：26
